للحفاظ على تبريد شاشات العرض الرقمي الخارجية، قيّم التعرض للشمس، واختر تصميماً حرارياً مناسباً، وحافظ على مسارات تصريف الحرارة، ثم تحقّق من الأداء بعد التركيب. قد لا تعالج إضافة المراوح وحدها سبب ارتفاع الحرارة.
يجب أن تتعامل شاشة LCD الخارجية مع الحرارة المتولدة أثناء التشغيل والحرارة الممتصة من البيئة، ولا سيما أشعة الشمس. وتعتمد قدرتها على تصريف الحرارة أيضاً على طريقة التثبيت والمنشآت المجاورة وظروف الهواء في الموقع.
لذلك قد تواجه الشاشة نفسها ظروفاً حرارية مختلفة عند تركيبها على جدار خارجي مكشوف، أو داخل كسوة تجميلية، أو بجوار أجهزة أخرى تولّد الحرارة.
يتمثل هدف المشترين والفنيين والمشغّلين في إبقاء لوحة العرض والمكونات الإلكترونية ضمن حدودها المحددة، مع الحفاظ على صورة مقروءة طوال ساعات التشغيل المخططة.
دليل سريع: الخطوات الأساسية للإدارة الحرارية للشاشات الخارجية
- قيّم التعرض للشمس ومصادر الحرارة القريبة. سجّل اتجاه الشاشة وفترات الشمس المباشرة ومخارج الهواء الساخن المجاورة.
- افهم مواصفات درجات الحرارة. حرارة الهواء المحيط والهواء الداخلي ولوحة العرض ودرجة تصفية البلورات السائلة مفاهيم مختلفة.
- تحقّق من كيفية خروج الحرارة من الجهاز. راجع التصميم الحراري الكامل بدلاً من مقارنة عدد المراوح.
- حافظ على مسافات التبريد والصيانة. أدرج المنشآت المحيطة ضمن مراجعة التركيب.
- افحص السطوع والحرارة معاً. يجب أن تبقى الشاشة مقروءة في الظروف الصعبة.
- حلّل الأعراض المتكررة بصورة منهجية. سجّل أوقات انخفاض السطوع أو ظهور مناطق داكنة أو إعادة التشغيل قبل اختيار المعالجة.
1. ابدأ بحرارة الشمس، لا بتوقعات الطقس وحدها
لا توضّح درجة الحرارة في توقعات الطقس مقدار سخونة سطح الشاشة تحت أشعة الشمس المباشرة.
يوضح NIST أن أجهزة قياس حرارة الهواء الخارجي تحتاج إلى الحماية من الإشعاع الشمسي، لأنه قد يسخّن الجهاز نفسه ويشوّه القراءة. وينطبق التمييز نفسه على الشاشات: حرارة الهواء المحيط وحرارة جسم معرّض للشمس ليستا قابلتين للاستبدال. NIST: كيف نقيس درجة حرارة الهواء بدقة؟
تعتمد الظروف الحرارية للشاشة الخارجية على عدة عوامل:
| العامل | ما يجب تقييمه |
|---|---|
| توليد الحرارة داخلياً | الإضاءة الخلفية ومزوّد الطاقة وإلكترونيات المعالجة والأجهزة الإضافية |
| الشمس المباشرة | اتجاه الشاشة ومدة التعرض والتغيرات الموسمية |
| مصادر الحرارة المحيطة | هواء الطرد من أنظمة التكييف والتهوية وعوادم المطابخ والأجهزة الأخرى |
| تصريف الحرارة | أسطح انتقال الحرارة المتاحة ومسارات الهواء ودرجة حرارته المحلية |
درست ورقة عُرضت في THERMINIC التسخين الشمسي مع الحرارة الكهربائية الداخلية في حاوية إلكترونية خارجية، وقارنت حلول التبريد بالمحاكاة والاختبارات الفعلية. تدعم الدراسة إدراج التعرض للشمس في التصميم الحراري، مع أن حاوية الاختبار لم تكن شاشة LCD تجارية. وانخيدي وآخرون: تقييم حلول تبريد الإلكترونيات الخارجية
خطوة عملية: صوّر الموقع المقترح في الأوقات التي تصل فيها الشمس إلى الشاشة. أدرج الاتجاه وساعات التشغيل المتوقعة ومصادر الحرارة القريبة في وصف المشروع.
قد لا تكشف الزيارة الصباحية الظروف التي تؤثر على الشاشة في وقت لاحق من اليوم.

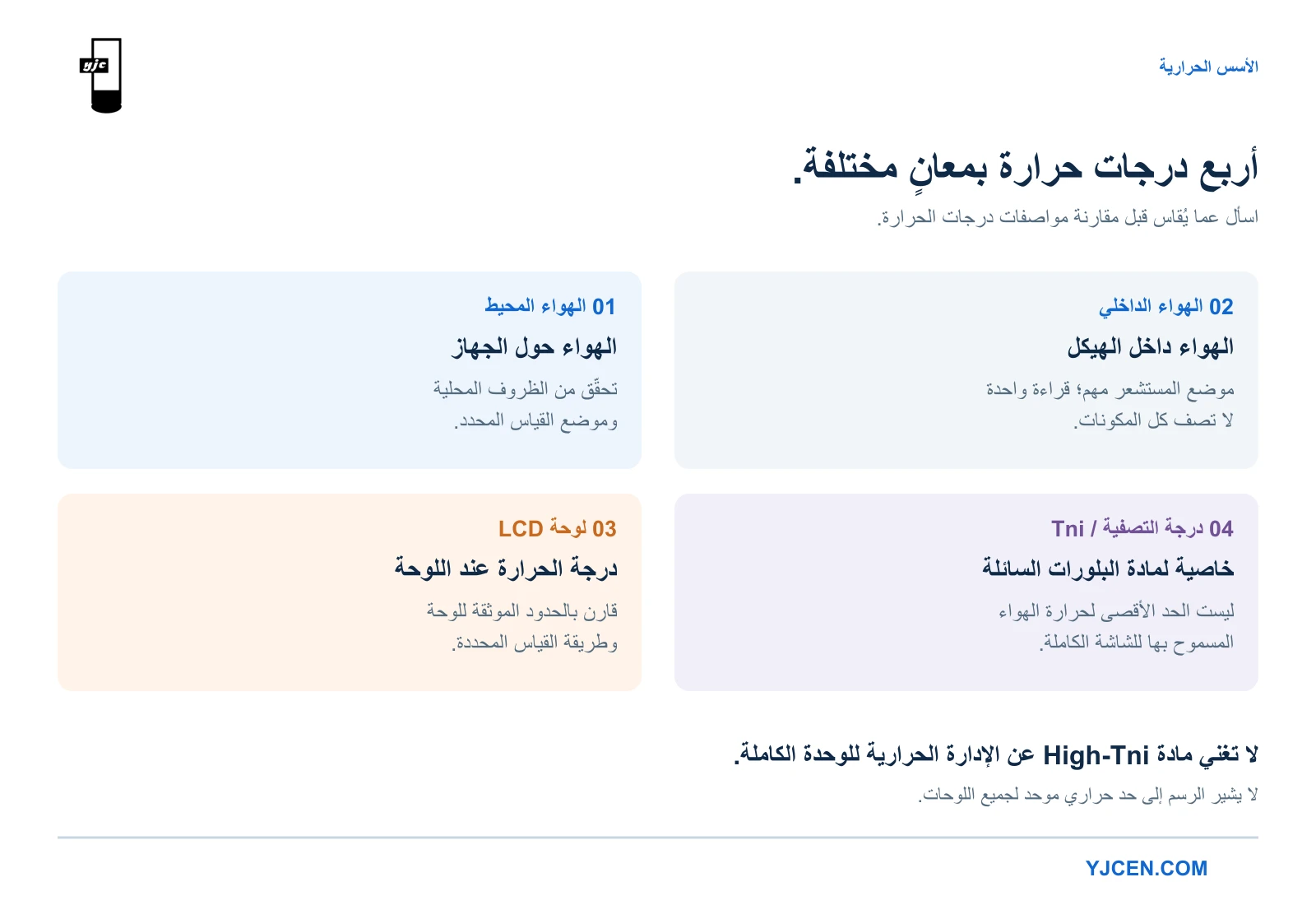

2. افهم درجة حرارة التشغيل ومواصفات لوحات High-Tni
لا تكون مواصفة الحرارة مفيدة إلا إذا فهمت ما تصفه.
قد تختلف حرارة الهواء المحيط والهواء الداخلي ولوحة LCD. ولكل مكوّن إلكتروني حدوده الخاصة.
| المواصفة أو القياس | ما تصفه | كيفية استخدامها |
|---|---|---|
| درجة حرارة التشغيل المحيطة | ظروف الهواء المحيط المسموح بها والمحددة للجهاز | مقارنتها بالموقع وتأكيد تعريف القياس لدى المصنّع |
| درجة حرارة الهواء الداخلي | الهواء في موضع محدد داخل الهيكل | تقييم الظروف حول الإلكترونيات الداخلية |
| درجة حرارة لوحة LCD | الحرارة عند لوحة العرض | مقارنتها بالحدود الموثقة للوحة |
| درجة تصفية البلورات السائلة، أو Tni | انتقال المادة من الطور النيماتي إلى الطور متساوي الخواص | مراعاتها عند تقييم اللوحات المعرضة للشمس |
| درجة حرارة المكوّن | حرارة جزء إلكتروني منفرد | مقارنتها بحد التشغيل الخاص به |
لا تفسّر الحد الأقصى لحرارة تشغيل الشاشة الكاملة على أنه حرارة سطح LCD المسموح بها أو درجة تصفية البلورات السائلة.
عند مقارنة الأجهزة، اسأل:
ما التعرض الشمسي وإعداد السطوع وترتيب التثبيت وموضع القياس التي تنطبق عليها هذه الدرجة المحددة؟
تأكّد أيضاً مما إذا كانت الظروف المذكورة تسمح بالسطوع المستمر المطلوب أو تتضمن تخفيضاً موثقاً في الأداء.
أهمية High-Tni للوحات LCD المعرضة للشمس
تشير Tni إلى درجة الحرارة التي تنتقل عندها البلورات السائلة النيماتية إلى طور متساوي الخواص، وتسمى عادةً درجة التصفية. يغيّر هذا الانتقال الخواص البصرية التي تعتمد عليها شاشة LCD. شاشات البلورات السائلة: مرجع تقني
في المواقع المعرضة للشمس المباشرة، اسأل عما إذا كانت اللوحة تستخدم بلورات سائلة ذات Tni مرتفعة واطلب حدودها الحرارية الموثقة. تذكر سامسونج لوحة High-TNI كميزة لمقاومة الاسوداد المرتبط بالشمس في سلسلة OMH. ويظل الحد الحراري خاصاً باللوحة المعنية. سلسلة Samsung OMH
ارتفاع درجة التصفية لا يغني عن تبريد الهيكل ولا يحدد حد حرارة تشغيل الشاشة الكاملة. يجب أيضاً أن تبقى الإضاءة الخلفية ومزوّد الطاقة وبقية الإلكترونيات ضمن حدودها الخاصة.
عند الشراء، اطلب القدرات الحرارية الموثقة للوحة وظروف تشغيل الوحدة الكاملة كلّاً على حدة.
3. اختر التبريد وفق الحمل الحراري والبيئة
يمكن للشاشات الخارجية استخدام طرق تبريد متعددة. يجب تقييم كل منها ضمن التصميم الكامل للهيكل.
| طريقة التبريد | كيفية نقل الحرارة | أهم معيار للاختيار |
|---|---|---|
| التبريد السلبي | يطرح الحرارة إلى البيئة عبر أسطح مصممة لهذا الغرض | مساحة السطح المتاحة وفرق الحرارة |
| التهوية بالهواء الخارجي | يمرّر الهواء المحيط عبر مسار تبريد مخصص | حرارة الهواء الداخل والملوثات والحماية من الطقس |
| التبادل الحراري بين الهواء والهواء | ينقل الحرارة بين تيارين منفصلين من الهواء الداخلي والخارجي | قدرة المبادل الحراري وفرق الحرارة |
| التبريد بدورة تبريد ميكانيكية | يستخدم منظومة تبريد لإزالة الحرارة | قدرة التبريد وطرح الحرارة خارجياً وإدارة ماء التكثف |
هذه طرق هندسية عامة، وليست ميزات متوفرة في كل شاشة خارجية.
تشير إرشادات شنايدر إلكتريك للحاويات إلى أن البيئة المحيطة عامل أساسي لتحديد إمكانية استخدام الهواء الخارجي في التبريد. لذلك يجب إدراج الغبار والرطوبة والظروف الأخرى في متطلبات التصميم الأولية. شنايدر إلكتريك: الإدارة الحرارية للحاويات الكهربائية
ما تستطيع المراوح فعله وما لا تستطيع
قد تحسّن المراوح دوران الهواء وانتقال الحرارة، لكن عددها ليس مقياساً لقدرة التبريد.
قد تعيد المروحة الداخلية توزيع الحرارة، مع استمرار الاعتماد على الهيكل أو جزء آخر لطرحها خارجاً. وتحتاج مروحة التهوية إلى هواء داخل مناسب ومسار خروج مفتوح.
تعتمد التهوية والتبادل التقليدي بين الهواء والهواء على فروق الحرارة. ولا يمكنهما وحدهما إبقاء الداخل باستمرار عند حرارة أقل من حرارة الهواء المحيط الداخل.
قبل إضافة مراوح، حدّد ما إذا كان القيد هو تدفق الهواء أو الحمل الحراري الزائد أو الهواء الداخل الساخن أو ضعف قدرة نقل الحرارة.
متى تكون دورة التبريد مناسبة؟
قد تكون ضرورية إذا تعذّر الحفاظ على الظروف الداخلية المطلوبة باستخدام التبريد السلبي أو الهواء المحيط المقترح.
تضيف هذه الطريقة متطلبات للتركيب والصيانة. يجب أن تطرح المنظومة الحرارة خارجاً وأن تدير ماء التكثف. تتناول تعليمات شنايدر إلكتريك تصريف ماء التكثف والتشغيل مع إغلاق أبواب الحاوية. شنايدر إلكتريك: إدارة ماء التكثف في وحدات التبريد
يجب أن يستند القرار إلى تقييم حراري. لا توجد ضرورة عامة لاستخدام التكييف مع كل شاشة خارجية.
4. افحص الإدارة الحرارية إلى جانب حماية IP66
يصف تصنيف IP حماية الهيكل من الدخول في ظروف اختبار محددة. يضع معيار IEC 60529 هذا التصنيف، لكنه لا يحدد قدرة تبريد الشاشة. IEC 60529: درجات الحماية التي توفرها الحاويات
يحتاج الحيّز الإلكتروني المحكم إلى وسيلة لنقل الحرارة إلى البيئة. ويمكن تحقيق ذلك دون مرور الهواء الخارجي عبر الحيّز المحمي.
عند تقييم شاشة خارجية، اطرح السؤالين:
- كيف يمنع الجهاز دخول الغبار والماء؟
- كيف تصرّف الوحدة الكاملة الحرارة أثناء التشغيل؟
نطاق التشغيل والتحكم الحراري الموثقان لدى YJCEN
تحدد YJCEN نطاق تشغيل من −45°C إلى +65°C لمنتجها شاشة العرض الخارجية IP66.
بالنسبة إلى الطراز YJC-550-OD09-A مقاس 55 بوصة، تتضمن ورقة المواصفات المنشورة أيضاً:
- التحكم الذكي في الإضاءة الخلفية.
- التحكم الذكي في درجة الحرارة.
- التحكم الذكي في المراوح.
- الحماية من ارتفاع الحرارة المفرط.
- الضبط التلقائي للسطوع حسب الإضاءة المحيطة.
هذه وظائف موثقة للإضاءة الخلفية والإدارة الحرارية. لا تحدد الورقة عتبات الحرارة أو الإجراءات الدقيقة للحماية؛ أكّد هذه التفاصيل عندما يتطلبها المشروع. مواصفات شاشة YJCEN الخارجية IP66 مقاس 55 بوصة
للأحجام أو التكوينات الأخرى، راجع المواصفات الخاصة بها بدلاً من افتراض تطابق وظائف التحكم.
يساعد التصميم المحكم على تقليل الحاجة لفتح الجهاز لتنظيف الغبار الذي يدخل إليه. وتظل الفحوص الخارجية والصيانة الخاصة بالطراز ضرورية.
من التطبيقات الفعلية تركيب شاشة خارجية IP66 مقاس 75 بوصة في قاعة موسيقى حية أوروبية. تستخدم القاعة شاشة بسطوع 3,000 نيت مثبتة رأسياً على الجدار الخارجي المواجه للشارع للترويج للفعاليات. في تركيب مماثل، قيّم الشمس وطريقة التثبيت مع ظروف تشغيل المنتج المعني.

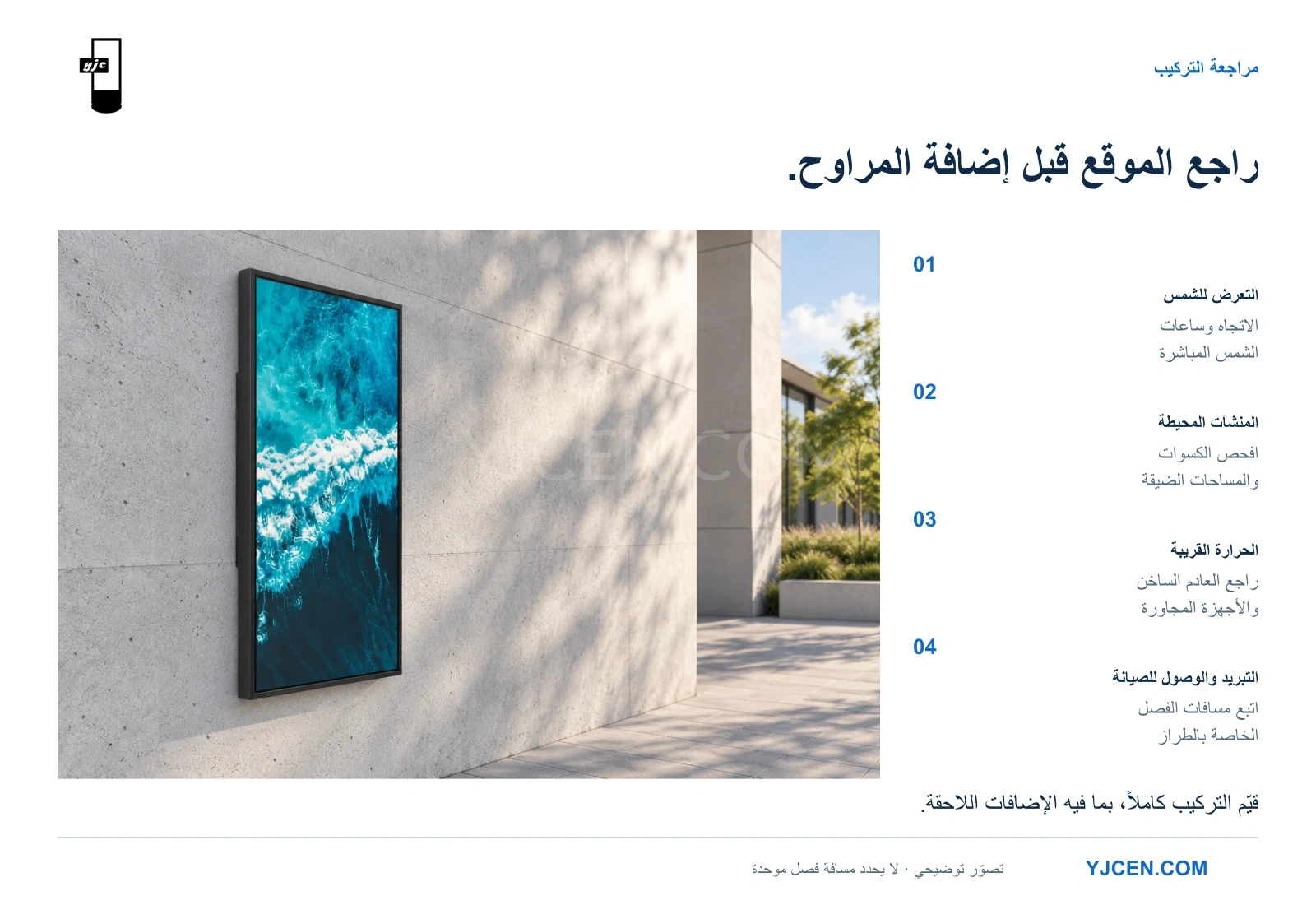

5. امنع التركيب من إعاقة تصريف الحرارة
يعتمد أداء التبريد على التركيب النهائي، بما فيه المنشآت المضافة حول الشاشة.
قد تغيّر الكسوة التجميلية والأغلفة الواقية والأجهزة المجاورة ظروف خروج الحرارة. وقد تزيد الإلكترونيات الإضافية الحمل الحراري أيضاً.
| مشكلة التركيب | الأثر المحتمل | الإجراء الموصى به |
|---|---|---|
| كسوة تجميلية ضيقة | تعيق نقل الحرارة أو تحبس الهواء الساخن | مراجعة الغلاف كاملاً مع المورّد |
| تغطية أسطح تبديد الحرارة | تقلّل مساحة التبريد المخصصة | إبقاء الأسطح المحددة مكشوفة |
| انسداد الفتحات، إن وجدت | يقيّد تدفق الهواء | اتباع رسم التركيب الخاص بالطراز |
| عودة الهواء المطرود إلى المدخل | ترفع حرارة الهواء الداخل | مراجعة الفصل بين المدخل والمخرج |
| تركيب عدة شاشات معاً | يسبب تفاعلاً بين الحرارة المطرودة من الوحدات | تقييم التخطيط الكامل |
| هواء عادم ساخن قريب | يرفع حرارة التشغيل المحلية | إعادة النظر في الموقع أو الأجهزة المجاورة |
| إضافة مشغّلات وسائط أو إلكترونيات أخرى | تضيف حملاً حرارياً | إدراجها في التقييم الحراري |
مسافات التبريد ومساحات الصيانة تؤدي أغراضاً مختلفة. تحافظ الأولى على نقل الحرارة، وتسمح الثانية بفتح الأبواب وعمل الفنيين. أكّد كليهما وفق تكوين الطلب.
استخدم مشروع لوحات قوائم خدمة السيارات مزدوجة الشاشة لمطعم أوروبي وحدتين قائمتين على الأرض بإجمالي أربع شاشات مقاس 55 بوصة. اختير التكوين وفق المحتوى وعرض المسار والمساحة المتاحة. في مشاريع مماثلة، أدرج مسافات التبريد والوصول للصيانة عند مراجعة التخطيط.
يتناول دليل تركيب لوحات قوائم خدمة السيارات التخطيط المرتبط ومتطلبات الوصول الخاصة بالطلب.
6. قلّل الحرارة غير الضرورية دون فقدان المقروئية
حيثما أمكن، قلّل الشمس المباشرة بتعديل الاتجاه أو استخدام تظليل مناسب.
تحقّق من الظل في الأوقات المطلوبة. قد تحجب مظلة شمس الظهيرة ثم تسمح بالشمس المنخفضة لاحقاً. يجب أن يحافظ تصميمها على الرؤية والملاءمة الإنشائية وتصريف الحرارة.
يستحق السطوع الاهتمام نفسه.
في أنظمة LCD، يقلّل خفض شدة الإضاءة الخلفية استهلاكها عادةً، لكن العلاقة تعتمد على التصميم. إذا توفر ضبط تلقائي، تأكد من خلو المستشعر من العوائق واستجابته المناسبة في التركيب النهائي.
تجنّب اتخاذ السطوع المنخفض حلاً دائماً يجعل المحتوى صعب القراءة.
يوضح عمل NIST عن المقروئية تحت الشمس أهمية الانعكاسات والتباين المحيط إلى جانب نصوع الشاشة. لذا قيّم السطوع من موضع المشاهدة المقصود وفي الإضاءة الفعلية. NIST: تأملات حول المقروئية تحت الشمس أو ضوء النهار
قيّم الحرارة والمقروئية معاً. تحافظ الإدارة الحرارية الناجحة على قدرة الشاشة على إيصال المحتوى خلال ساعات الخدمة المخططة.
7. شخّص العرض قبل تغيير نظام التبريد
قد يكون لانخفاض سطوع الصورة أو ظهور منطقة داكنة أو إعادة التشغيل أكثر من سبب. حدّد النمط قبل اختيار المعالجة.
| العَرَض | الفحوص الأولى | تجنّب افتراض |
|---|---|---|
| انخفاض سطوع الصورة | إعدادات السطوع وتعرض المستشعر وسلوك التحكم الحراري الموثق | أن لوحة العرض تعطلت |
| ظهور منطقة داكنة تحت الشمس المباشرة | تسجيل الوقت والمنطقة والتعرض؛ طلب مراجعة الحدود الحرارية للوحة وظروف التركيب من المورّد | أن كل بقعة داكنة ناتجة عن انتقال عند درجة التصفية، أو أن High-Tni وحده يحل المشكلة |
| إعادة تشغيل الشاشة بالكامل | استقرار التغذية والسجلات المتاحة ومعلومات الحرارة | أن ارتفاع الحرارة هو السبب الوحيد الممكن |
| ظهور الصورة باهتة | الانعكاسات وزاوية المشاهدة والسطوع | أن ضعف الرؤية يدل بالضرورة على ارتفاع الحرارة |
| بدء المشكلات بعد تعديل الموقع | كسوة جديدة أو أجهزة إضافية أو مسارات هواء معدلة | أن ظروف التركيب الأصلية لم تتغير |
اتبع التسلسل التالي:
- سجّل وقت حدوث المشكلة. دوّن مدة التشغيل والطقس واتجاه الشمس وتكرار المشكلة.
- صوّر التركيب كاملاً. أظهر المنشآت والأجهزة المجاورة، وليس الشاشة وحدها.
- افحص الظروف الخارجية التي يمكن الوصول إليها. قارن التركيب بالرسومات المعتمدة.
- راجع الإعدادات والسجلات المتاحة. استخدم أدوات التحكم والتشخيص التي يدعمها الطراز.
- رتّب فحصاً تقنياً عند الحاجة. يجب أن يجري المختصون المؤهلون الفحوص الداخلية والقياسات الكهربائية أو قياسات مكونات التبريد.
- تحقّق من التصحيح في ظروف مماثلة. التشغيل السليم بعد الغروب لا يثبت حل مشكلة تحدث بعد الظهر.
يوفر وصف مثل «يصبح الجانب الأيسر داكناً بعد ساعتين من شمس بعد الظهر» نقطة بداية مفيدة للتشخيص.
اتبع إجراءات الأعطال لدى المصنّع. قد تخفي إعادة التشغيل المتكررة أو فتح باب الخدمة أو تعديل الهيكل ارتجالياً السبب وتؤثر في ظروف التشغيل المقصودة.
8. تحقّق من التركيب النهائي وحافظ عليه
يفحص اختبار التشغيل داخل المبنى الوظائف الأساسية، لكنه لا يحاكي الظروف الحرارية للموقع الخارجي النهائي.
قبل التسليم، اتفق على تقييم يشمل:
- التثبيت النهائي وأي غلاف إضافي.
- إعدادات السطوع ومدة التشغيل المخططتين.
- فترات الشمس المباشرة ذات الصلة.
- قياسات الحرارة في المواضع المتفق عليها.
- المقروئية من موضع المشاهدة المقصود.
- أي استجابة حماية موثقة.
- إمكانية الوصول للفحص والصيانة.
استخدم حدود الطراز وظروف اختباره الخاصة. لا تضع حرارة آمنة عامة للوحة أو مسافة خلفية موحدة دون أساس.
إذا بدأ التشغيل في طقس معتدل، احتفظ بالتقييم الحراري وحدد متابعة في ظروف أشد حرارة.
بعد التسليم، افحص العناصر المرتبطة بالتصميم: أسطح التبادل الخارجية والفتحات والفلاتر إن وجدت، وموانع التسرب ومداخل الكابلات وأجهزة التبريد المعتمدة. حدّد دورية الفحص حسب الموقع وتعليمات المصنّع.
أعد التقييم بعد التغييرات. قد تغيّر كسوة جديدة أو مخرج عادم منقول أو إلكترونيات إضافية بيئة حرارية كانت مقبولة سابقاً.
للاطلاع على معايير شراء أوسع، راجع دليل اختيار شاشة عرض رقمي خارجية.
الأسئلة الشائعة
هل يمكن أن ترتفع حرارة شاشة خارجية رغم أن الهواء ضمن نطاق تشغيلها؟
نعم. قد تخلق الشمس أو إعاقة تصريف الحرارة أو الأجهزة الإضافية ظروفاً لا تعكسها حرارة الهواء وحدها. افحص شروط المواصفة والتركيب الكامل.
هل يعني IP66 أن الشاشة لا تحتاج إلى تبريد؟
لا. يتعلق IP66 بالحماية من الدخول. لا يزال الجهاز يحتاج إلى وسيلة فعالة لنقل حرارة التشغيل إلى البيئة.
هل تلغي لوحة High-Tni الحاجة إلى الإدارة الحرارية؟
لا. تتعلق درجة التصفية الأعلى بخاصية لمادة البلورات السائلة. ويجب أن تعمل الإضاءة الخلفية ومزوّد الطاقة والمكونات الأخرى ضمن حدودها الخاصة.
هل تحتاج كل شاشة خارجية إلى تكييف؟
لا. قد يلبي التبريد السلبي أو التهوية أو التبادل الحراري احتياجات تركيب معين. تُبحث دورة التبريد عندما يثبت التقييم الحراري الحاجة إليها.
هل تحل إضافة المراوح مشكلة ارتفاع الحرارة؟
فقط إذا عالجت القيد الفعلي. لا يعوّض المزيد من المراوح كل مزيج من الحمل الزائد والهواء الداخل الساخن ومسارات انتقال الحرارة المقيدة.
ما وظائف الإدارة الحرارية التي توثقها YJCEN؟
تذكر مواصفات الطراز IP66 YJC-550-OD09-A مقاس 55 بوصة التحكم الذكي بالإضاءة الخلفية والحرارة والمراوح والحماية من ارتفاع الحرارة، مع نطاق من −45°C إلى +65°C. أكّد المواصفة الملائمة للأحجام والطرازات الأخرى.
كم مساحة يجب تركها خلف الشاشة الخارجية؟
اتبع متطلبات الطراز والتركيب المحددين. أكّد مسافات التبريد منفصلة عن نطاق فتح الأبواب ومتطلبات الوصول للصيانة.
