Para manter a sinalização digital externa bem refrigerada, avalie a exposição solar, escolha um projeto térmico adequado, preserve os caminhos de dissipação e verifique o desempenho após a instalação. Adicionar ventiladores pode não resolver a causa do superaquecimento.
Um display LCD externo precisa lidar com o calor gerado durante a operação e com o absorvido do ambiente, principalmente do sol. A capacidade de dissipá-lo também depende da montagem, das estruturas próximas e das condições locais do ar.
Por isso, o mesmo display pode enfrentar condições térmicas diferentes em uma parede externa livre, dentro de um revestimento decorativo ou perto de equipamentos que geram calor.
Para compradores, instaladores e operadores, o objetivo é manter o painel e a eletrônica dentro dos limites especificados, preservando uma imagem legível durante todo o horário de operação previsto.
Guia rápido: etapas essenciais da gestão térmica de displays externos
- Avalie o sol e as fontes de calor próximas. Registre a orientação, os períodos de sol direto e as saídas de ar quente nas proximidades.
- Entenda as especificações de temperatura. Ar ambiente, ar interno, temperatura do painel e ponto de clareamento do cristal líquido representam grandezas diferentes.
- Verifique como o calor sai do equipamento. Analise o projeto térmico completo, em vez de comparar quantidades de ventiladores.
- Preserve os espaços para refrigeração e manutenção. Inclua as estruturas ao redor na avaliação da instalação.
- Verifique brilho e temperatura em conjunto. O display deve continuar legível em condições exigentes.
- Investigue os sintomas recorrentes de forma sistemática. Registre quando o brilho diminui, surgem áreas escuras ou ocorrem reinicializações antes de escolher uma solução.
1. Considere o calor solar, não apenas a previsão do tempo
A temperatura da previsão do tempo não indica quanto a superfície de um display vai aquecer sob sol direto.
O NIST explica que instrumentos de medição da temperatura do ar externo precisam de proteção contra a radiação solar, pois ela pode aquecer o próprio instrumento e distorcer a leitura. A mesma distinção vale para displays: a temperatura do ar ambiente e a de um objeto ao sol não são intercambiáveis. NIST: como medir a temperatura do ar com precisão?
As condições térmicas de um display externo dependem de diversos fatores:
| Fator | O que avaliar |
|---|---|
| Geração interna de calor | Retroiluminação, fonte de alimentação, eletrônica de processamento e equipamentos adicionais |
| Sol direto | Orientação da tela, duração da exposição e mudanças sazonais |
| Fontes de calor ao redor | Descarga de climatização e ventilação, exaustão de cozinha e outros equipamentos |
| Dissipação de calor | Superfícies de troca disponíveis, caminhos do ar e temperatura local |
Um estudo apresentado na THERMINIC analisou o aquecimento solar junto com o calor elétrico interno de um gabinete eletrônico externo. Comparou medidas de refrigeração por simulação e ensaios físicos. A pesquisa apoia a inclusão da exposição solar no projeto térmico, embora o gabinete ensaiado não fosse um display LCD comercial. Wankhede et al.: avaliação de soluções de refrigeração para eletrônica externa
Ação prática: fotografe o local previsto nos horários em que o sol atinge a tela. Inclua orientação, horários de operação e fontes de calor próximas no escopo do projeto.
Uma visita pela manhã pode não revelar as condições que afetarão o display mais tarde.

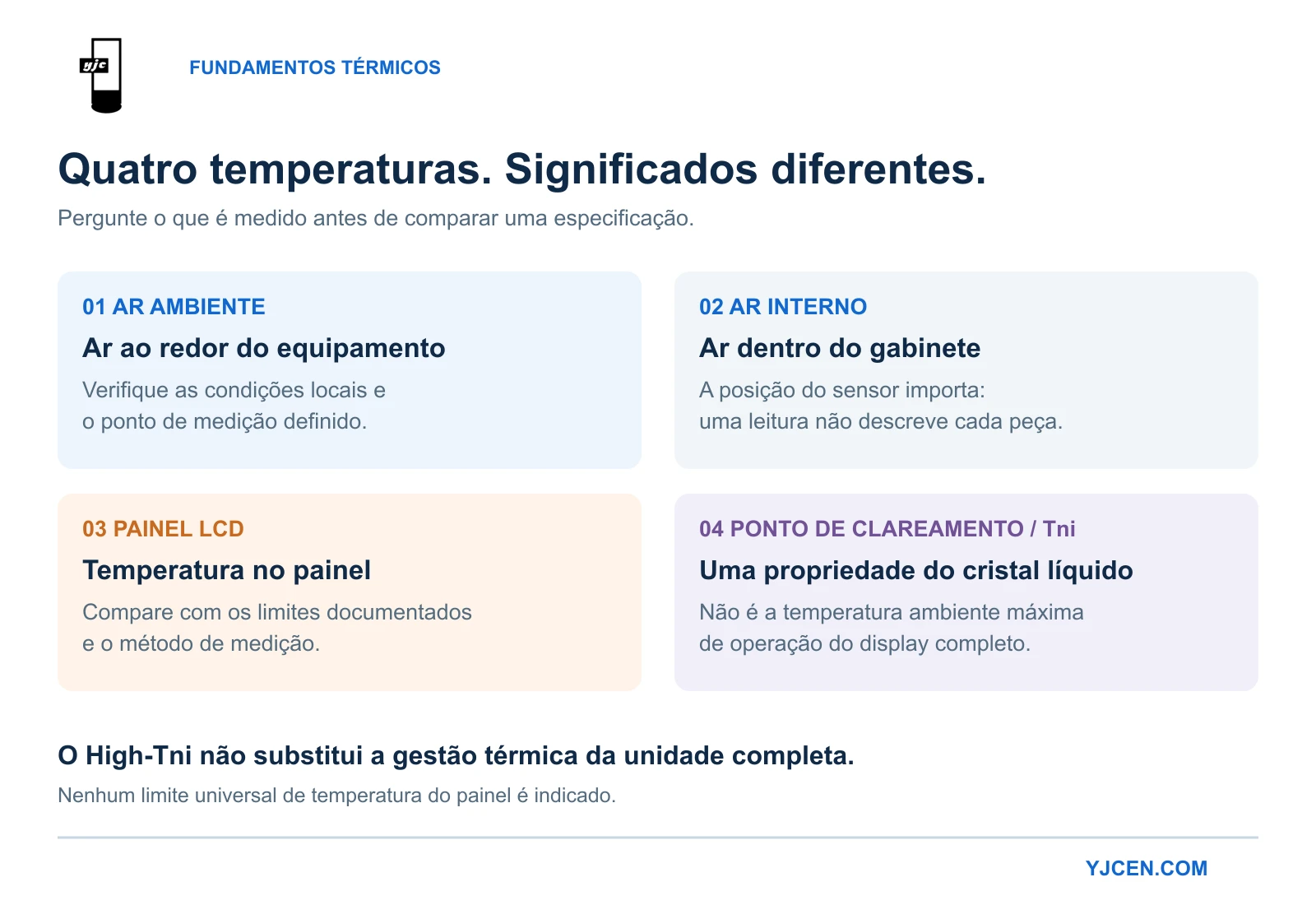

2. Entenda a temperatura de operação e as especificações High-Tni
Uma especificação de temperatura só é útil quando se entende o que ela descreve.
O ar ambiente, o ar interno e o painel LCD podem estar em temperaturas diferentes. Cada componente eletrônico tem seus próprios limites.
| Especificação ou medição | O que descreve | Como usar |
|---|---|---|
| Temperatura ambiente de operação | As condições permitidas do ar ao redor definidas para o equipamento | Comparar com o local e confirmar a definição de medição do fabricante |
| Temperatura do ar interno | O ar em um ponto específico do gabinete | Avaliar as condições ao redor da eletrônica interna |
| Temperatura do painel LCD | A temperatura no painel | Comparar com os limites documentados do painel |
| Ponto de clareamento do cristal líquido, ou Tni | A transição de um material da fase nemática para a isotrópica | Considerar na avaliação de painéis expostos ao sol |
| Temperatura de um componente | A temperatura de uma peça eletrônica individual | Comparar com o limite operacional desse componente |
Não interprete a temperatura máxima de operação do display completo como temperatura superficial LCD permitida ou ponto de clareamento do cristal líquido.
Ao comparar equipamentos, pergunte:
Quais condições de exposição solar, ajuste de brilho, montagem e ponto de medição se aplicam a essa classificação de temperatura?
Confirme também se as condições informadas permitem manter o brilho previsto continuamente ou envolvem alguma redução documentada de desempenho.
Por que o High-Tni importa em painéis LCD expostos ao sol
Tni é a temperatura na qual um cristal líquido nemático passa para uma fase isotrópica, geralmente chamada de ponto de clareamento. Essa transição altera as propriedades ópticas das quais o LCD depende. Displays de cristal líquido: referência técnica
Em instalações sob sol direto, pergunte se o painel usa cristal líquido com Tni elevado e solicite seus limites térmicos documentados. A Samsung identifica um painel High-TNI como recurso contra o escurecimento solar em sua série OMH. O limite aplicável continua sendo específico do painel. Série Samsung OMH
Um ponto de clareamento mais alto não substitui a refrigeração do gabinete nem define o limite de operação do display completo. Retroiluminação, fonte e demais circuitos também devem permanecer dentro dos respectivos limites.
Na compra, solicite separadamente a capacidade térmica documentada do painel e as condições operacionais da unidade completa.
3. Escolha a refrigeração pela carga térmica e pelo ambiente
Displays externos podem usar diferentes métodos de refrigeração. Cada um deve ser considerado como parte do projeto completo do gabinete.
| Método de refrigeração | Como transfere calor | Principal critério de escolha |
|---|---|---|
| Refrigeração passiva | Libera calor para o ambiente por superfícies projetadas para isso | Área disponível e diferença de temperatura |
| Ventilação com ar externo | Conduz ar ambiente por um caminho de refrigeração previsto | Temperatura do ar de entrada, contaminação e proteção contra intempéries |
| Troca térmica ar-ar | Transfere calor entre fluxos separados de ar interno e externo | Capacidade do trocador e diferença de temperatura |
| Refrigeração por circuito frigorífico | Usa um sistema frigorífico para remover calor | Capacidade frigorífica, rejeição externa de calor e gestão do condensado |
São abordagens gerais de engenharia, não recursos presentes em todos os displays externos.
As orientações da Schneider Electric sobre gabinetes apontam o ambiente como fator decisivo para determinar se o ar externo pode ser usado na refrigeração. Poeira, umidade e outras condições devem constar desde o planejamento inicial. Schneider Electric: gestão térmica de gabinetes elétricos
O que os ventiladores podem fazer e quais são seus limites
Ventiladores podem melhorar a circulação e a transferência de calor, mas sua quantidade não mede a capacidade de refrigeração.
Um ventilador interno pode redistribuir calor, mas continua dependendo do gabinete ou de outro conjunto para dissipá-lo. Um ventilador de ventilação precisa de condições adequadas de entrada e de um caminho livre de saída.
A ventilação e a troca ar-ar convencional dependem de diferenças de temperatura. Sozinhas, não conseguem manter o interior abaixo da temperatura do ar ambiente de entrada.
Antes de especificar mais ventiladores, identifique se a limitação está na vazão, no excesso de calor, no ar de entrada quente ou na capacidade insuficiente de troca térmica.
Quando um circuito frigorífico pode ser adequado
Pode ser necessário quando a solução passiva ou com ar ambiente proposta não consegue manter as condições internas exigidas.
Ele traz requisitos adicionais de instalação e manutenção. O sistema deve rejeitar calor para fora e gerenciar o condensado. As instruções da Schneider Electric abordam a drenagem e a operação com as portas do gabinete fechadas. Schneider Electric: gestão do condensado das unidades de refrigeração
A decisão deve decorrer de uma avaliação térmica. Nem todo display externo precisa de ar-condicionado.
4. Verifique a gestão térmica junto com a proteção IP66
Um grau IP descreve a proteção do gabinete contra ingresso em condições de ensaio definidas. A IEC 60529 estabelece essa classificação; não especifica a capacidade de refrigeração de um display. IEC 60529: graus de proteção de invólucros
Um compartimento eletrônico vedado ainda precisa transferir calor para o ambiente. Isso pode ocorrer sem a circulação de ar externo pelo compartimento protegido.
Ao avaliar um display externo, faça as duas perguntas:
- Como o equipamento impede a entrada de poeira e água?
- Como a unidade completa dissipa o calor durante a operação?
Faixa operacional e controles térmicos documentados da YJCEN
A YJCEN especifica uma faixa operacional de −45°C a +65°C para seu display externo IP66.
Para o modelo YJC-550-OD09-A de 55 polegadas, a ficha publicada também lista:
- Controle inteligente da retroiluminação.
- Controle inteligente de temperatura.
- Controle inteligente dos ventiladores.
- Proteção contra superaquecimento.
- Ajuste automático de brilho conforme a luz ambiente.
São controles documentados de retroiluminação e gestão térmica. A ficha não informa os limiares de temperatura nem as ações exatas da proteção contra superaquecimento; confirme esses detalhes quando o projeto exigir. Ficha técnica YJCEN do display externo IP66 de 55 polegadas
Para outros tamanhos ou configurações, confira a especificação aplicável em vez de presumir controles idênticos.
A construção vedada ajuda a reduzir a necessidade de abrir o equipamento para limpeza decorrente da entrada de poeira. Inspeções externas e manutenção específica do modelo continuam necessárias.
Uma aplicação real é nossa instalação de um display externo IP66 de 75 polegadas em uma casa de shows europeia. O local utiliza uma tela de 3.000 nits montada verticalmente na parede externa voltada para a rua para divulgar eventos. Em instalações semelhantes, avalie sol e montagem juntamente com as condições operacionais do produto.

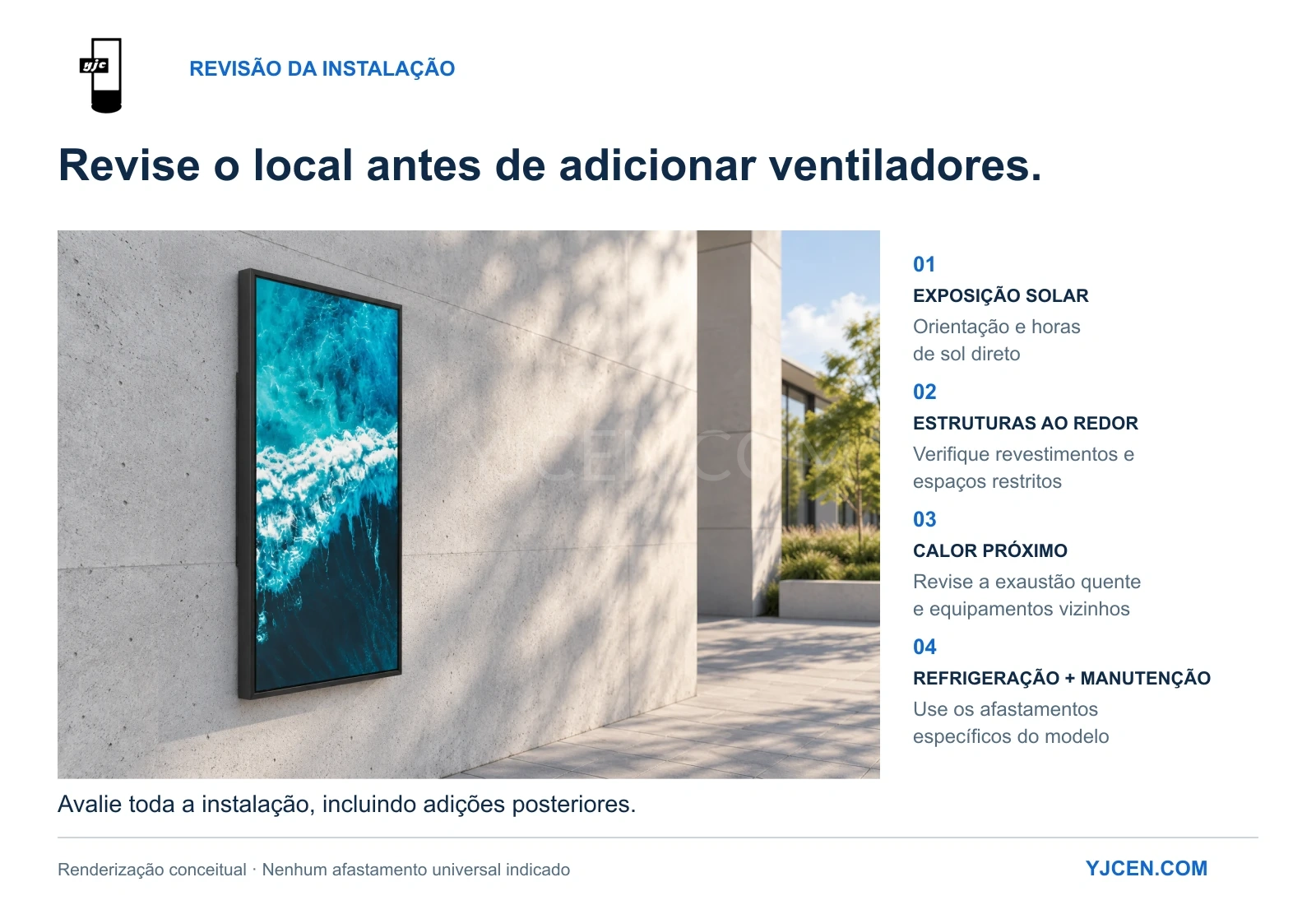

5. Evite que a instalação limite a dissipação
O desempenho da refrigeração depende da instalação concluída, incluindo estruturas adicionadas ao redor do display.
Revestimentos decorativos, proteções ao redor e equipamentos próximos podem mudar as condições de dissipação. Eletrônica adicional também pode aumentar a carga térmica.
| Problema de instalação | Possível efeito | Ação recomendada |
|---|---|---|
| Revestimento decorativo muito justo | Restringe a troca térmica ou retém ar quente | Revisar todo o revestimento com o fornecedor |
| Superfícies de dissipação cobertas | Reduz a área de refrigeração prevista | Manter livres as superfícies especificadas |
| Aberturas bloqueadas, quando existentes | Restringe o fluxo de ar | Seguir o desenho de instalação do modelo |
| Ar de descarga retornando à entrada | Eleva a temperatura do ar de entrada | Revisar a separação entre entrada e saída |
| Vários displays instalados juntos | Cria interações entre as descargas de calor | Avaliar a disposição conjunta |
| Exaustão quente próxima | Eleva a temperatura operacional local | Reconsiderar posição ou equipamentos próximos |
| Players ou outra eletrônica adicionados | Introduz uma carga térmica adicional | Incluí-los na avaliação térmica |
Os espaços para refrigeração e manutenção têm finalidades diferentes. Os primeiros preservam a troca térmica. Os segundos permitem abrir portas e realizar intervenções técnicas. Confirme ambos para a configuração do pedido.
Nosso projeto de painéis de menu drive-thru com duas telas para um restaurante europeu utilizou duas unidades de piso, totalizando quatro telas de 55 polegadas. A configuração foi escolhida conforme conteúdo, largura da pista e espaço disponível. Em projetos semelhantes, inclua folgas de refrigeração e acesso de manutenção na análise do layout.
O guia de instalação de painéis de menu drive-thru aborda o planejamento e os requisitos de acesso específicos do pedido.
6. Reduza calor desnecessário sem perder legibilidade
Quando viável, reduza o sol direto por meio da orientação ou de uma estrutura de sombreamento adequada.
Verifique a sombra nos horários necessários. Uma cobertura eficaz ao meio-dia pode deixar a tela exposta ao sol mais baixo depois. Seu projeto também deve preservar visibilidade, adequação estrutural e dissipação.
O brilho merece a mesma atenção.
Em sistemas LCD, reduzir a intensidade da retroiluminação geralmente reduz seu consumo, embora a relação dependa do projeto. Se houver ajuste automático, confirme que o sensor está desobstruído e responde adequadamente na instalação final.
Evite usar brilho reduzido como solução permanente que dificulte a leitura dos conteúdos.
O trabalho do NIST sobre legibilidade solar explica a importância dos reflexos e do contraste ambiental além da luminância. Avalie o brilho a partir da posição prevista de visualização, sob iluminação real. NIST: reflexões sobre legibilidade sob luz solar ou diurna
Avalie temperatura e legibilidade em conjunto. Uma gestão térmica eficaz preserva a capacidade de comunicação do display durante o horário previsto.
7. Investigue o sintoma antes de alterar a refrigeração
Uma imagem menos luminosa, uma área escura ou uma reinicialização pode ter várias causas. Identifique o padrão antes de escolher uma solução.
| Sintoma | Primeiras verificações | Não presumir |
|---|---|---|
| A imagem fica menos luminosa | Ajustes de brilho, exposição do sensor e comportamento térmico documentado | Que o painel falhou |
| Surge uma área escura sob sol direto | Registrar horário, área e exposição; solicitar ao fornecedor a revisão dos limites térmicos do painel e da instalação | Que toda mancha escura é uma transição no ponto de clareamento ou que o High-Tni resolve sozinho o problema |
| O display inteiro reinicia | Estabilidade da alimentação, registros disponíveis e informações de temperatura | Que o superaquecimento é a única causa possível |
| A imagem parece desbotada | Reflexos, ângulo de visão e brilho | Que baixa visibilidade necessariamente indica superaquecimento |
| Os problemas começam após mudanças no local | Novo revestimento, equipamentos adicionados ou caminhos de ar alterados | Que as condições originais permanecem iguais |
Siga esta sequência:
- Registre quando o problema ocorre. Anote duração da operação, clima, direção do sol e repetição.
- Fotografe a instalação completa. Inclua estruturas e equipamentos próximos, não apenas a tela.
- Confira as condições externas acessíveis. Compare a instalação com os desenhos aprovados.
- Revise ajustes e registros disponíveis. Use os controles e diagnósticos previstos para o modelo.
- Solicite uma inspeção técnica quando necessário. Pessoal qualificado deve realizar inspeções internas e medições elétricas ou dos componentes de refrigeração.
- Verifique a correção em condições comparáveis. Operar normalmente após o pôr do sol não prova que um problema da tarde foi resolvido.
Um relato como “o lado esquerdo escurece após duas horas de sol à tarde” oferece um ponto de partida útil para o diagnóstico.
Siga o procedimento de falhas do fabricante. Reinicializações repetidas, portas de serviço abertas ou alterações improvisadas podem esconder a causa e comprometer as condições previstas.
8. Verifique e mantenha a instalação concluída
Um teste de energização em ambiente interno verifica a operação básica. Não reproduz as condições térmicas do local externo concluído.
Antes da entrega, combine uma avaliação que inclua:
- A montagem concluída e qualquer gabinete adicional.
- Os ajustes de brilho e a duração operacional previstos.
- Os períodos relevantes de sol direto.
- Medições de temperatura nos pontos acordados.
- Legibilidade a partir da posição prevista de visualização.
- Qualquer comportamento de proteção documentado.
- Acesso para inspeção e manutenção.
Use limites e condições de ensaio específicos do modelo. Não invente uma temperatura segura do painel ou uma folga traseira universais.
Se o comissionamento ocorrer em clima ameno, mantenha a avaliação térmica e programe uma verificação em condições mais quentes.
Após a entrega, inspecione os itens pertinentes: superfícies externas de troca, aberturas e filtros quando existentes, vedações, entradas de cabos e equipamentos de refrigeração aprovados. Defina a periodicidade conforme o local e as instruções do fabricante.
Reavalie a instalação após mudanças. Revestimentos novos, exaustão reposicionada ou eletrônica adicional podem alterar um ambiente térmico antes aceitável.
Para outros critérios de compra, consulte nosso guia de escolha de um display de sinalização digital externa.
Perguntas frequentes
Um display externo pode superaquecer se o ar estiver dentro da faixa operacional?
Sim. Sol, dissipação restrita ou equipamentos adicionais podem criar condições não representadas apenas pela temperatura ambiente. Confira as condições da especificação e a instalação completa.
IP66 significa que um display não precisa de refrigeração?
Não. IP66 trata da proteção contra ingresso. O equipamento ainda precisa transferir eficazmente seu calor operacional ao ambiente.
Um painel High-Tni elimina a necessidade de gestão térmica?
Não. Um ponto de clareamento elevado diz respeito a uma propriedade do cristal líquido. Retroiluminação, fonte e outros componentes devem respeitar seus próprios limites.
Todo display externo precisa de ar-condicionado?
Não. Soluções passivas, ventiladas ou de troca térmica podem atender a uma instalação específica. Considere um circuito frigorífico quando a avaliação mostrar sua necessidade.
Adicionar ventiladores resolve o superaquecimento?
Somente se corrigirem a limitação real. Mais ventiladores não compensam toda combinação de carga excessiva, ar entrante quente ou caminhos de troca restritos.
Quais funções térmicas a YJCEN documenta?
A ficha do modelo IP66 YJC-550-OD09-A de 55 polegadas lista controles inteligentes de retroiluminação, temperatura e ventiladores e proteção contra superaquecimento, com faixa de −45°C a +65°C. Confirme a especificação aplicável para outros modelos e tamanhos.
Quanto espaço deve ficar atrás de um display externo?
Siga os requisitos do modelo e da instalação. Confirme separadamente as folgas de refrigeração, o curso de abertura das portas e o acesso de manutenção.
