Per raffreddare correttamente il digital signage da esterno, valutate l’esposizione solare, scegliete un progetto termico adeguato, mantenete liberi i percorsi di dissipazione e verificate le prestazioni dopo l’installazione. Aggiungere ventole potrebbe non risolvere la causa del surriscaldamento.
Un display LCD da esterno deve gestire il calore generato durante il funzionamento e quello assorbito dall’ambiente, soprattutto dal sole. La capacità di dissiparlo dipende anche dal montaggio, dalle strutture vicine e dalle condizioni locali dell’aria.
Lo stesso display può quindi incontrare condizioni termiche diverse su una parete esterna libera, dentro un rivestimento decorativo o accanto ad apparecchiature che producono calore.
Per acquirenti, installatori e gestori, l’obiettivo è mantenere pannello ed elettronica entro i limiti specificati, garantendo un’immagine leggibile per tutto l’orario di utilizzo previsto.
Guida rapida: passaggi essenziali per la gestione termica dei display da esterno
- Valutate sole e fonti di calore vicine. Registrate orientamento, periodi di sole diretto e scarichi di aria calda nelle vicinanze.
- Comprendete le specifiche di temperatura. Aria ambiente, aria interna, temperatura del pannello e punto di chiarificazione del cristallo liquido indicano grandezze diverse.
- Verificate come il calore esce dall’apparecchiatura. Esaminate il progetto termico completo anziché confrontare il numero di ventole.
- Rispettate gli spazi per raffreddamento e manutenzione. Includete le strutture circostanti nella verifica dell’installazione.
- Verificate insieme luminosità e temperatura. Il display deve rimanere leggibile in condizioni impegnative.
- Analizzate sistematicamente i sintomi ricorrenti. Annotate quando si verificano attenuazione, aree scure o riavvii prima di scegliere un rimedio.
1. Considerate il calore solare, non soltanto le previsioni meteo
La temperatura delle previsioni non indica quanto si scalderà la superficie di un display sotto il sole diretto.
Il NIST spiega che gli strumenti per misurare la temperatura dell’aria esterna devono essere protetti dalla radiazione solare, che può riscaldarli e alterare la lettura. La distinzione vale anche per i display: la temperatura dell’aria circostante e quella di un oggetto al sole non sono intercambiabili. NIST: come misurare accuratamente la temperatura dell’aria?
Le condizioni termiche di un display esterno dipendono da diversi fattori:
| Fattore | Cosa valutare |
|---|---|
| Generazione interna di calore | Retroilluminazione, alimentatore, elettronica di elaborazione e apparecchiature aggiuntive |
| Sole diretto | Orientamento, durata dell’esposizione e variazioni stagionali |
| Fonti di calore circostanti | Scarichi degli impianti di climatizzazione e ventilazione, estrazione delle cucine e altre apparecchiature |
| Dissipazione del calore | Superfici di scambio disponibili, percorsi dell’aria e temperatura locale |
Uno studio presentato a THERMINIC ha esaminato il riscaldamento solare insieme al calore elettrico interno di un contenitore elettronico da esterno. Ha confrontato soluzioni di raffreddamento mediante simulazioni e prove fisiche. La ricerca sostiene l’inclusione dell’esposizione solare nel progetto termico, pur non avendo utilizzato un display LCD commerciale come campione. Wankhede et al.: valutazione di soluzioni di raffreddamento per elettronica da esterno
Azione pratica: fotografate la posizione prevista nelle ore in cui il sole raggiunge lo schermo. Inserite orientamento, orari operativi e fonti di calore vicine nelle informazioni di progetto.
Un sopralluogo mattutino può non rilevare le condizioni che interesseranno il display più tardi.

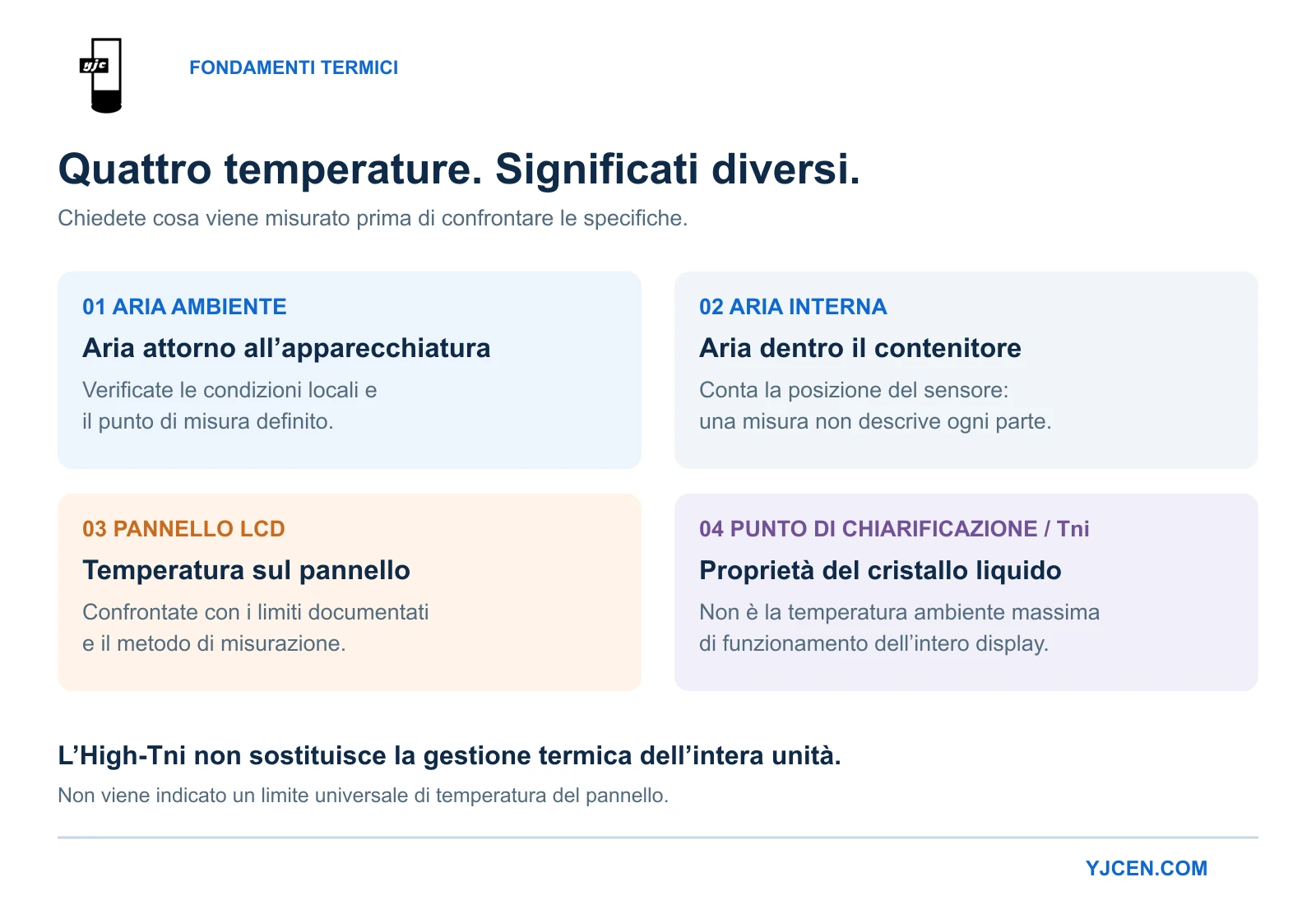

2. Comprendete la temperatura operativa e le specifiche High-Tni
Una specifica di temperatura è utile solo se si comprende cosa descrive.
Aria ambiente, aria interna e pannello LCD possono avere temperature diverse. I singoli componenti elettronici hanno limiti propri.
| Specifica o misura | Cosa descrive | Come utilizzarla |
|---|---|---|
| Temperatura ambiente operativa | Le condizioni ammesse dell’aria circostante definite per l’apparecchiatura | Confrontarle con il sito e confermare la definizione di misura del produttore |
| Temperatura dell’aria interna | L’aria in un punto specifico del contenitore | Valutare le condizioni attorno all’elettronica interna |
| Temperatura del pannello LCD | La temperatura sul pannello | Confrontarla con i limiti documentati del pannello |
| Punto di chiarificazione del cristallo liquido, o Tni | La transizione del materiale dalla fase nematica a quella isotropa | Considerarlo nella valutazione di pannelli esposti al sole |
| Temperatura di un componente | La temperatura di un singolo componente elettronico | Confrontarla con il suo limite operativo |
Non interpretate la temperatura operativa massima del display completo come temperatura superficiale LCD ammessa o punto di chiarificazione del cristallo liquido.
Quando confrontate le apparecchiature, chiedete:
Quali esposizione solare, impostazione di luminosità, configurazione di montaggio e punto di misura si applicano a questa temperatura dichiarata?
Verificate anche se le condizioni indicate permettono la luminosità continua prevista o comportano riduzioni documentate delle prestazioni.
Perché l’High-Tni è importante nei pannelli LCD esposti al sole
Tni è la temperatura alla quale un cristallo liquido nematico passa alla fase isotropa, comunemente chiamata punto di chiarificazione. La transizione modifica le proprietà ottiche su cui si basa il funzionamento LCD. Display a cristalli liquidi: riferimento tecnico
Per installazioni al sole diretto, chiedete se il pannello impiega cristallo liquido ad alto Tni e richiedete i limiti termici documentati. Samsung indica un pannello High-TNI tra le caratteristiche contro l’annerimento solare della serie OMH. Il limite applicabile resta specifico del pannello. Serie Samsung OMH
Un punto di chiarificazione più alto non sostituisce il raffreddamento del contenitore e non stabilisce il limite operativo del display completo. Retroilluminazione, alimentatore e altra elettronica devono rispettare i propri limiti.
In fase d’acquisto, richiedete separatamente la capacità termica documentata del pannello e le condizioni operative dell’intera unità.
3. Scegliete il raffreddamento in base al carico termico e all’ambiente
I display da esterno possono usare vari metodi di raffreddamento. Ciascuno va valutato nell’ambito del progetto completo del contenitore.
| Metodo di raffreddamento | Come trasferisce il calore | Principale criterio di scelta |
|---|---|---|
| Raffreddamento passivo | Cede calore all’ambiente attraverso superfici appositamente progettate | Superficie disponibile e differenza di temperatura |
| Ventilazione con aria esterna | Fa scorrere aria ambiente attraverso un percorso di raffreddamento previsto | Temperatura dell’aria in ingresso, contaminazione e protezione atmosferica |
| Scambio termico aria-aria | Trasferisce calore tra flussi separati di aria interna ed esterna | Capacità dello scambiatore e differenza di temperatura |
| Raffreddamento con circuito frigorifero | Usa un sistema frigorifero per asportare calore | Potenza frigorifera, dissipazione esterna e gestione della condensa |
Sono approcci ingegneristici generali, non dotazioni presenti in ogni display da esterno.
Le indicazioni Schneider Electric sui contenitori elettrici individuano nell’ambiente un fattore decisivo per stabilire se sia possibile raffreddare con aria esterna. Polvere, umidità e altre condizioni devono quindi essere considerate fin dal progetto iniziale. Schneider Electric: gestione termica dei contenitori elettrici
Cosa possono fare le ventole e quali sono i limiti
Le ventole possono migliorare circolazione e scambio termico, ma il loro numero non misura la capacità di raffreddamento.
Una ventola interna può distribuire il calore, continuando però a dipendere dal contenitore o da un altro dispositivo per cederlo all’esterno. Una ventola di ventilazione necessita di aria in ingresso adeguata e di un’uscita libera.
Ventilazione e scambio aria-aria convenzionale dipendono dalle differenze di temperatura. Da soli non possono mantenere l’interno sotto la temperatura dell’aria ambiente in ingresso.
Prima di aggiungere ventole, stabilite se il limite è la portata d’aria, un apporto termico eccessivo, aria entrante calda o una capacità di scambio insufficiente.
Quando può essere adatto un circuito frigorifero
Può essere necessario quando le condizioni interne richieste non possono essere mantenute dal sistema passivo o ad aria ambiente proposto.
Introduce requisiti aggiuntivi di installazione e manutenzione. Il sistema deve dissipare calore all’esterno e gestire la condensa. Le istruzioni Schneider Electric trattano lo scarico della condensa e il funzionamento con le porte del contenitore chiuse. Schneider Electric: gestione della condensa nelle unità di raffreddamento
La decisione deve seguire una valutazione termica. Non esiste l’obbligo generale di usare un condizionatore per ogni display da esterno.
4. Verificate la gestione termica insieme alla protezione IP66
Un grado IP descrive la protezione del contenitore contro la penetrazione in condizioni di prova definite. IEC 60529 stabilisce questa classificazione, non la capacità di raffreddamento del display. IEC 60529: gradi di protezione degli involucri
Un vano elettronico sigillato deve comunque trasferire calore all’ambiente. Ciò può avvenire senza far circolare aria esterna nel vano protetto.
Nella valutazione di un display esterno, ponete entrambe le domande:
- Come impedisce l’apparecchiatura l’ingresso di polvere e acqua?
- Come dissipa il calore l’unità completa durante il funzionamento?
Intervallo operativo e controlli termici documentati da YJCEN
YJCEN specifica un intervallo operativo da −45°C a +65°C per il suo display da esterno IP66.
Per il modello YJC-550-OD09-A da 55 pollici, la scheda pubblicata indica anche:
- Controllo intelligente della retroilluminazione.
- Controllo intelligente della temperatura.
- Controllo intelligente delle ventole.
- Protezione dal surriscaldamento.
- Regolazione automatica della luminosità in base alla luce ambiente.
Questi controlli documentati riguardano retroilluminazione e gestione termica. La scheda non indica soglie di temperatura o azioni esatte della protezione dal surriscaldamento; confermate tali dettagli quando richiesti dal progetto. Scheda YJCEN del display IP66 da esterno da 55 pollici
Per altre dimensioni o configurazioni, consultate la specifica applicabile senza presumere controlli identici.
La costruzione sigillata contribuisce a ridurre le aperture per pulizia dovute all’ingresso di polvere. Restano necessarie ispezioni esterne e manutenzione specifica del modello.
Un’applicazione reale è la nostra installazione di un display IP66 da 75 pollici in un locale europeo di musica dal vivo. Il locale utilizza uno schermo da 3.000 nit montato verticalmente sulla parete esterna verso la strada per promuovere eventi. Per installazioni analoghe, valutate sole e montaggio insieme alle condizioni operative del prodotto.
5. Evitate che l’installazione limiti la dissipazione
Il raffreddamento dipende dall’installazione completata, comprese le strutture aggiunte attorno al display.
Rivestimenti decorativi, protezioni perimetrali e apparecchiature vicine possono modificare la dissipazione. L’elettronica aggiuntiva può aumentare il carico termico.
| Problema di installazione | Possibile effetto | Azione consigliata |
|---|---|---|
| Rivestimento decorativo troppo aderente | Limita lo scambio o intrappola aria calda | Esaminare l’intero rivestimento con il fornitore |
| Superfici di dissipazione coperte | Riduce l’area di raffreddamento prevista | Lasciare libere le superfici specificate |
| Aperture ostruite, se presenti | Limita il flusso d’aria | Seguire il disegno di installazione del modello |
| Aria espulsa che ritorna all’ingresso | Aumenta la temperatura dell’aria entrante | Verificare la separazione fra ingresso e uscita |
| Più display installati insieme | Crea interazioni fra le emissioni di calore | Valutare la disposizione complessiva |
| Scarico caldo nelle vicinanze | Aumenta la temperatura operativa locale | Riconsiderare posizione o apparecchiature vicine |
| Player o altra elettronica aggiunti | Introduce un carico termico supplementare | Includerli nella valutazione termica |
Gli spazi per raffreddamento e manutenzione hanno scopi diversi. I primi preservano lo scambio termico. I secondi permettono di aprire gli sportelli e lavorare ai tecnici. Confermate entrambi per la configurazione ordinata.
Il nostro progetto di menu board drive-through a doppio schermo per un ristorante europeo ha impiegato due unità autoportanti con quattro schermi da 55 pollici complessivi. La configurazione è stata scelta in base a contenuti, larghezza della corsia e spazio disponibile. Per progetti analoghi, includete spazi di raffreddamento e accesso per manutenzione nella verifica del layout.
La guida all’installazione dei menu board drive-through tratta la pianificazione e i requisiti di accesso specifici dell’ordine.
6. Riducete il calore superfluo senza perdere leggibilità
Quando possibile, riducete il sole diretto mediante orientamento o una struttura ombreggiante adeguata.
Controllate l’ombra nelle ore necessarie. Una pensilina efficace a mezzogiorno può lasciare esposto lo schermo al sole più basso in seguito. Il progetto deve preservare visibilità, idoneità strutturale e dissipazione.
La luminosità merita la stessa attenzione.
Nei sistemi LCD, ridurre l’intensità della retroilluminazione ne riduce generalmente la potenza assorbita, anche se il rapporto dipende dal progetto. Se è prevista la regolazione automatica, verificate che il sensore sia libero e reagisca correttamente nell’installazione finale.
Non usate una luminosità ridotta come rimedio permanente che rende i contenuti difficili da leggere.
Il lavoro del NIST sulla leggibilità al sole spiega l’importanza di riflessi e contrasto ambientale oltre alla luminanza. Valutate quindi la luminosità dalla posizione di osservazione prevista e con l’illuminazione reale. NIST: riflessioni sulla leggibilità alla luce solare o diurna
Valutate insieme temperatura e leggibilità. Una gestione termica efficace preserva la capacità comunicativa del display durante l’orario previsto.
7. Analizzate il sintomo prima di modificare il raffreddamento
Un’immagine attenuata, una zona scura o un riavvio possono avere più cause. Identificate il comportamento prima di scegliere un rimedio.
| Sintomo | Prime verifiche | Non presumere |
|---|---|---|
| L’immagine diventa meno luminosa | Impostazioni di luminosità, esposizione del sensore e controllo termico documentato | Che il pannello sia guasto |
| Compare un’area scura al sole diretto | Registrare orario, zona ed esposizione; far verificare al fornitore limiti termici del pannello e condizioni di installazione | Che ogni macchia scura corrisponda al punto di chiarificazione o che l’High-Tni risolva da solo il problema |
| L’intero display si riavvia | Stabilità dell’alimentazione, registri disponibili e informazioni sulla temperatura | Che il surriscaldamento sia l’unica causa possibile |
| L’immagine appare sbiadita | Riflessi, angolo di visione e luminosità | Che una scarsa visibilità indichi necessariamente surriscaldamento |
| I problemi iniziano dopo modifiche al sito | Nuovo rivestimento, dispositivi aggiunti o percorsi dell’aria modificati | Che le condizioni originali siano immutate |
Seguite questa sequenza:
- Registrate quando si verifica il problema. Annotate durata di funzionamento, meteo, direzione del sole e ricorrenza.
- Fotografate l’installazione completa. Includete strutture e apparecchiature vicine, non solo lo schermo.
- Controllate le condizioni esterne accessibili. Confrontate l’installazione con i disegni approvati.
- Esaminate impostazioni e registri supportati. Usate i controlli e la diagnostica disponibili per il modello.
- Richiedete un’ispezione tecnica quando necessario. Personale qualificato deve eseguire verifiche interne e misure elettriche o sui componenti di raffreddamento.
- Verificate la correzione in condizioni comparabili. Il funzionamento dopo il tramonto non dimostra che un problema pomeridiano sia risolto.
Una segnalazione come «il lato sinistro si scurisce dopo due ore di sole pomeridiano» offre un utile punto di partenza diagnostico.
Seguite la procedura guasti del produttore. Riavvii ripetuti, sportelli aperti o modifiche improvvisate possono nascondere la causa e compromettere le condizioni previste.
8. Verificate e mantenete l’installazione completata
Una prova di accensione al chiuso controlla il funzionamento di base. Non riproduce le condizioni termiche del sito esterno completato.
Prima della consegna, concordate una valutazione che comprenda:
- Il montaggio definitivo e qualsiasi contenitore aggiuntivo.
- Le impostazioni di luminosità e la durata operativa previste.
- I periodi rilevanti di sole diretto.
- Misure di temperatura nei punti concordati.
- Leggibilità dalla posizione di osservazione prevista.
- Eventuali reazioni protettive documentate.
- Accesso per ispezione e manutenzione.
Usate limiti e condizioni di prova specifici del modello. Non inventate una temperatura sicura del pannello o una distanza posteriore universali.
Se la messa in servizio avviene con clima fresco, conservate la valutazione termica e programmate una verifica con temperature più elevate.
Dopo la consegna, ispezionate gli elementi pertinenti: superfici esterne di scambio, aperture e filtri se presenti, guarnizioni, ingressi cavi e apparecchiature di raffreddamento approvate. Stabilite gli intervalli secondo sito e istruzioni del produttore.
Rivalutate l’installazione dopo modifiche. Nuovi rivestimenti, scarichi spostati o elettronica aggiuntiva possono alterare un ambiente termico prima accettabile.
Per ulteriori criteri di acquisto, consultate la nostra guida alla scelta di un display digital signage da esterno.
Domande frequenti
Un display esterno può surriscaldarsi se l’aria è nel suo intervallo operativo?
Sì. Sole, dissipazione limitata o apparecchiature aggiuntive possono creare condizioni non rappresentate dalla sola temperatura ambiente. Verificate le condizioni associate alla specifica e l’intera installazione.
IP66 significa che un display non necessita di raffreddamento?
No. IP66 riguarda la protezione contro la penetrazione. L’apparecchiatura deve comunque trasferire efficacemente il calore operativo all’ambiente.
Un pannello High-Tni elimina la necessità di gestione termica?
No. Un punto di chiarificazione superiore riguarda una proprietà del cristallo liquido. Retroilluminazione, alimentatore e altri componenti devono rispettare i propri limiti.
Tutti i display esterni necessitano di condizionamento?
No. Soluzioni passive, ventilate o a scambio termico possono soddisfare una determinata installazione. Valutate un circuito frigorifero quando l’analisi termica ne mostra la necessità.
Aggiungere ventole risolve il surriscaldamento?
Solo se affrontano la limitazione reale. Più ventole non compensano ogni combinazione di carico eccessivo, aria entrante calda o percorsi di scambio limitati.
Quali funzioni termiche documenta YJCEN?
La scheda del modello IP66 YJC-550-OD09-A da 55 pollici elenca controlli intelligenti di retroilluminazione, temperatura e ventole e protezione dal surriscaldamento, con intervallo operativo da −45°C a +65°C. Confermate la specifica applicabile per altri modelli e dimensioni.
Quanto spazio va lasciato dietro un display esterno?
Seguite i requisiti del modello e dell’installazione. Confermate separatamente spazi di raffreddamento, apertura degli sportelli e accesso per manutenzione.
