För att hålla digital skyltning utomhus tillräckligt sval behöver du bedöma solexponeringen, välja lämplig termisk konstruktion, bevara nödvändiga vägar för värmeöverföring och verifiera prestandan efter installationen. Att enbart lägga till fläktar åtgärdar inte nödvändigtvis orsaken till överhettning.
En LCD-skärm utomhus måste hantera både värme som alstras under drift och värme som tas upp från omgivningen, särskilt från solljus. Möjligheten att avge värmen beror även på monteringen, närliggande konstruktioner och lokala luftförhållanden.
Det förklarar varför samma skärm kan utsättas för olika temperaturförhållanden på en öppen yttervägg, inne i en dekorativ inbyggnad eller bredvid annan värmealstrande utrustning.
För inköpare, installatörer och driftansvariga är målet att hålla panelen och elektroniken inom sina specificerade gränser och samtidigt bevara en läsbar bild under hela den avsedda drifttiden.
Snabbguide: viktiga steg för temperaturhantering av utomhusskärmar
- Bedöm solljus och närliggande värmekällor. Dokumentera skärmens orientering, perioder med direkt sol och eventuell varm frånluft i närheten.
- Förstå temperaturspecifikationerna. Omgivningsluft, intern luft, paneltemperatur och vätskekristallernas övergångstemperatur beskriver olika saker.
- Kontrollera hur värmen lämnar utrustningen. Granska hela den termiska konstruktionen i stället för att jämföra antal fläktar.
- Bevara utrymme för kylning och underhåll. Ta med omgivande konstruktioner i installationsgranskningen.
- Kontrollera ljusstyrka och temperatur tillsammans. Skärmen måste förbli läsbar under krävande förhållanden.
- Utred återkommande symtom systematiskt. Dokumentera när ljusstyrkesänkning, mörka områden eller omstarter uppstår innan du väljer åtgärd.
1. Börja med solvärmen, inte bara väderprognosen
Temperaturen i en väderprognos visar inte hur varm en skärmyta blir i direkt solljus.
NIST förklarar att instrument som mäter lufttemperatur utomhus behöver skyddas mot solstrålning, eftersom solen kan värma själva instrumentet och förvränga mätvärdet. Samma skillnad är viktig vid bedömning av en skärm: omgivande lufts temperatur och temperaturen hos ett solbelyst föremål är inte utbytbara. NIST: How Do You Measure Air Temperature Accurately?
En utomhusskärms temperaturförhållanden beror på flera faktorer:
| Faktor | Vad som ska bedömas |
|---|---|
| Intern värmeutveckling | Bakgrundsbelysning, nätaggregat, bearbetningselektronik och extra utrustning |
| Direkt solljus | Skärmorientering, exponeringstid och årstidsvariationer |
| Omgivande värmekällor | Utgående luft från klimat- och ventilationsanläggningar, köksfrånluft och annan utrustning |
| Värmeavledning | Tillgängliga värmeöverförande ytor, luftvägar och lokal lufttemperatur |
En studie som presenterades vid THERMINIC undersökte soluppvärmning tillsammans med intern elektrisk värmeutveckling i en elektronikkapsling utomhus. Kylåtgärder jämfördes genom simulering och fysiska tester. Forskningen stöder att solexponering tas med i den termiska konstruktionen, även om provkapslingen inte var en kommersiell LCD-skärm. Wankhede med flera: Evaluation of Cooling Solutions for Outdoor Electronics
Praktisk åtgärd: fotografera den planerade platsen under de perioder då solen når skärmen. Ta med orientering, förväntade drifttider och närliggande värmekällor i projektunderlaget.
Ett platsbesök på morgonen kan missa de förhållanden som påverkar skärmen senare under dagen.
2. Förstå drifttemperatur och specifikationer för paneler med högt Tni
En temperaturspecifikation är bara användbar när det är tydligt vad den beskriver.

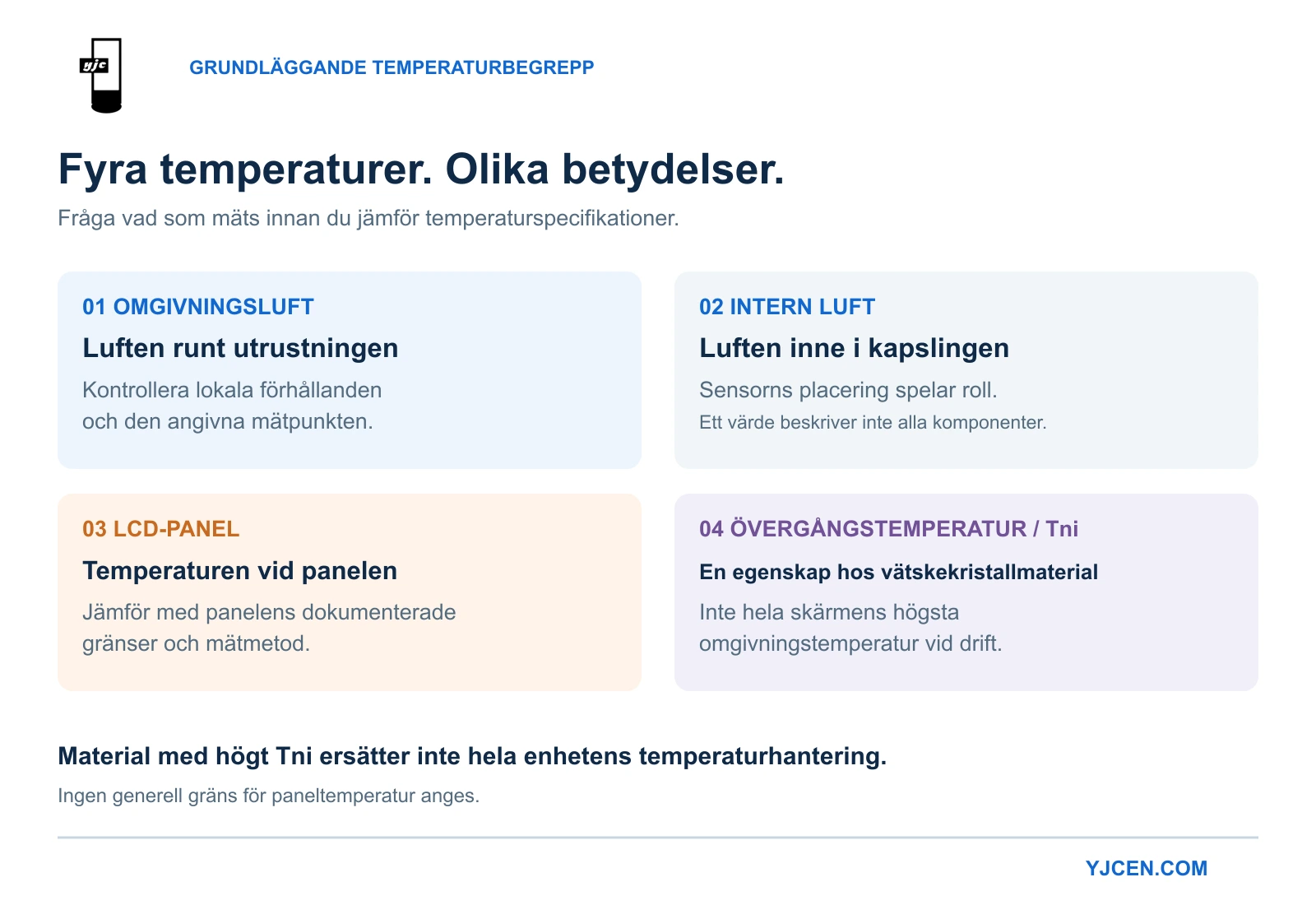

Omgivningsluft, intern luft och LCD-panel kan ha olika temperaturer. Enskilda elektronikkomponenter har egna gränser.
| Specifikation eller mätvärde | Vad uppgiften beskriver | Hur uppgiften används |
|---|---|---|
| Omgivningstemperatur vid drift | De tillåtna omgivningsluftförhållanden som anges för utrustningen | Jämför med platsförhållandena och bekräfta tillverkarens mätdefinition |
| Intern lufttemperatur | Luft på en viss plats inne i höljet | Bedöm förhållandena kring den interna elektroniken |
| LCD-panelens temperatur | Temperatur vid panelen | Jämför med panelens dokumenterade gränser |
| Vätskekristallernas övergångstemperatur Tni (engelska: clearing point) | Ett materials övergång från nematisk till isotrop fas | Beakta vid bedömning av paneler för solexponering |
| Komponenttemperatur | Temperatur hos en enskild elektronikkomponent | Jämför med komponentens driftgräns |
Tolka inte hela skärmens maximala drifttemperatur som tillåten temperatur på LCD-ytan eller som vätskekristallernas övergångstemperatur.
Fråga vid jämförelse av utrustning:
Vilken solexponering, ljusstyrkeinställning, montering och mätpunkt gäller för detta temperaturvärde?
Bekräfta också om de angivna förhållandena medger avsedd kontinuerlig ljusstyrka eller innebär någon dokumenterad prestandasänkning.
Varför högt Tni är relevant för solutsatta LCD-paneler
Tni är den temperatur där nematiska vätskekristaller övergår till en isotrop fas. Denna temperatur kallas ofta clearing point på engelska. Övergången förändrar de optiska egenskaper som LCD-tekniken bygger på. Liquid Crystal Displays: Technical Reference
Vid installation i direkt solljus, fråga om panelen använder vätskekristallmaterial med högt Tni och begär dokumenterade temperaturgränser. Samsung anger en panel med högt TNI som en egenskap för att motverka solrelaterad svartning i OMH-serien. Den tillämpliga temperaturgränsen är fortfarande panelspecifik. Samsung OMH Series
En högre övergångstemperatur ersätter inte kylning av kapslingen och fastställer inte hela skärmens gräns för drifttemperatur. Bakgrundsbelysning, nätaggregat och annan elektronik måste också hålla sig inom sina respektive gränser.
Begär vid inköp separat information om panelens dokumenterade temperaturtålighet och hela enhetens driftvillkor.
3. Välj kylning utifrån värmelast och miljö
Utomhusskärmar kan använda flera kylprinciper. Varje princip måste bedömas som en del av den kompletta kapslingens konstruktion.
| Kylprincip | Hur värmen överförs | Viktig urvalsfaktor |
|---|---|---|
| Passiv kylning | Avger värme till omgivningen genom avsedda ytor | Tillgänglig yta och temperaturskillnad |
| Ventilation med uteluft | För omgivningsluft genom en avsedd kylväg | Tilluftstemperatur, föroreningar och väderskydd |
| Luft–luftvärmeväxling | Överför värme mellan separata interna och externa luftströmmar | Värmeväxlarens kapacitet och temperaturskillnad |
| Kylning med köldmediekrets | Avleder värme med hjälp av en köldmediekrets | Kylkapacitet, värmeavgivning till omgivningen och kondenshantering |
Detta är allmänna tekniska principer, inte funktioner som finns i alla utomhusskärmar.
Schneider Electrics vägledning för elskåp pekar ut omgivningsmiljön som avgörande när man bedömer om uteluft kan användas för kylning. Damm, fukt och andra miljöförhållanden bör därför ingå redan i det första konstruktionsunderlaget. Schneider Electric: temperaturhantering för elskåp
Vad fläktar kan och inte kan göra
Fläktar kan förbättra cirkulation och värmeöverföring, men antalet fläktar är inget mått på kylkapacitet.
En intern fläkt kan omfördela värme men ändå vara beroende av kapslingen eller en annan del för att avge den till omgivningen. En ventilationsfläkt behöver lämplig tilluft och en fri väg för utgående luft.
Ventilation och konventionell luft–luftvärmeväxling bygger på temperaturskillnader. De kan inte på egen hand ge kontinuerlig intern kylning till en temperatur under den inkommande omgivningsluftens temperatur.
Fastställ om begränsningen är luftflödet, för stor värmetillförsel, varm tilluft eller otillräcklig värmeöverföringskapacitet innan fler fläktar specificeras.
När kylning med köldmediekrets kan vara lämplig
Kylning med köldmediekrets kan behövas när de interna förhållanden som krävs inte kan upprätthållas med den föreslagna passiva kylningen eller kylningen med omgivningsluft.
Det medför ytterligare krav på installation och underhåll. Kylsystemet måste avge värme till omgivningen och kondens måste hanteras. Schneider Electrics anvisningar för kylaggregat behandlar kondensavledning och drift med kapslingens dörrar stängda. Schneider Electric: kondenshantering för kylaggregat
Beslutet bör grundas på en termisk bedömning. Det finns inget generellt krav på att alla utomhusskärmar ska ha luftkonditionering.
4. Kontrollera temperaturreglering tillsammans med IP66-skydd
En IP-klass beskriver kapslingens skydd mot inträngning under specificerade provningsförhållanden. IEC 60529 fastställer klassificeringen, men anger inte en skärms kylkapacitet. IEC 60529: Degrees of Protection Provided by Enclosures
Ett tätat elektronikutrymme behöver fortfarande kunna överföra värme till omgivningen. Det kan ske utan att uteluft cirkulerar genom det skyddade utrymmet.
Ställ båda frågorna när du bedömer en utomhusskärm:
- Hur förhindrar utrustningen att damm och vatten tränger in?
- Hur avleder den kompletta enheten värme under drift?
YJCEN:s dokumenterade driftområde och temperaturstyrning
YJCEN anger ett drifttemperaturområde på −45 °C till +65 °C för sin IP66-klassade utomhusskärm.
För 55-tumsmodellen YJC-550-OD09-A anger den publicerade specifikationen även:
- Intelligent styrning av bakgrundsbelysningen.
- Intelligent temperaturstyrning.
- Intelligent fläktstyrning.
- Överhettningsskydd.
- Automatisk ljusstyrkejustering utifrån omgivningsljuset.
Detta är dokumenterade styrfunktioner för bakgrundsbelysning och temperaturhantering. Specifikationen anger inte temperaturtrösklar eller exakta åtgärder för överhettningsskyddet. Bekräfta dessa detaljer när projektet kräver det. Specifikation för YJCEN:s 55-tums IP66-klassade utomhusskärm
Kontrollera den tillämpliga specifikationen för andra storlekar eller konfigurationer i stället för att anta att styrfunktionerna är identiska.
Den tätade konstruktionen bidrar till att minska behovet av att öppna utrustningen för rengöring till följd av damminträngning. Yttre inspektion och modellspecifikt underhåll behövs fortfarande.
Ett verkligt användningsexempel är vår installation med en 75-tums IP66-klassad utomhusskärm vid en europeisk livescen. Anläggningen använder en skärm med 3 000 nits, monterad stående på ytterväggen mot gatan, för evenemangsreklam. Bedöm solexponering och monteringslösning tillsammans med den aktuella produktens driftvillkor för en jämförbar installation.

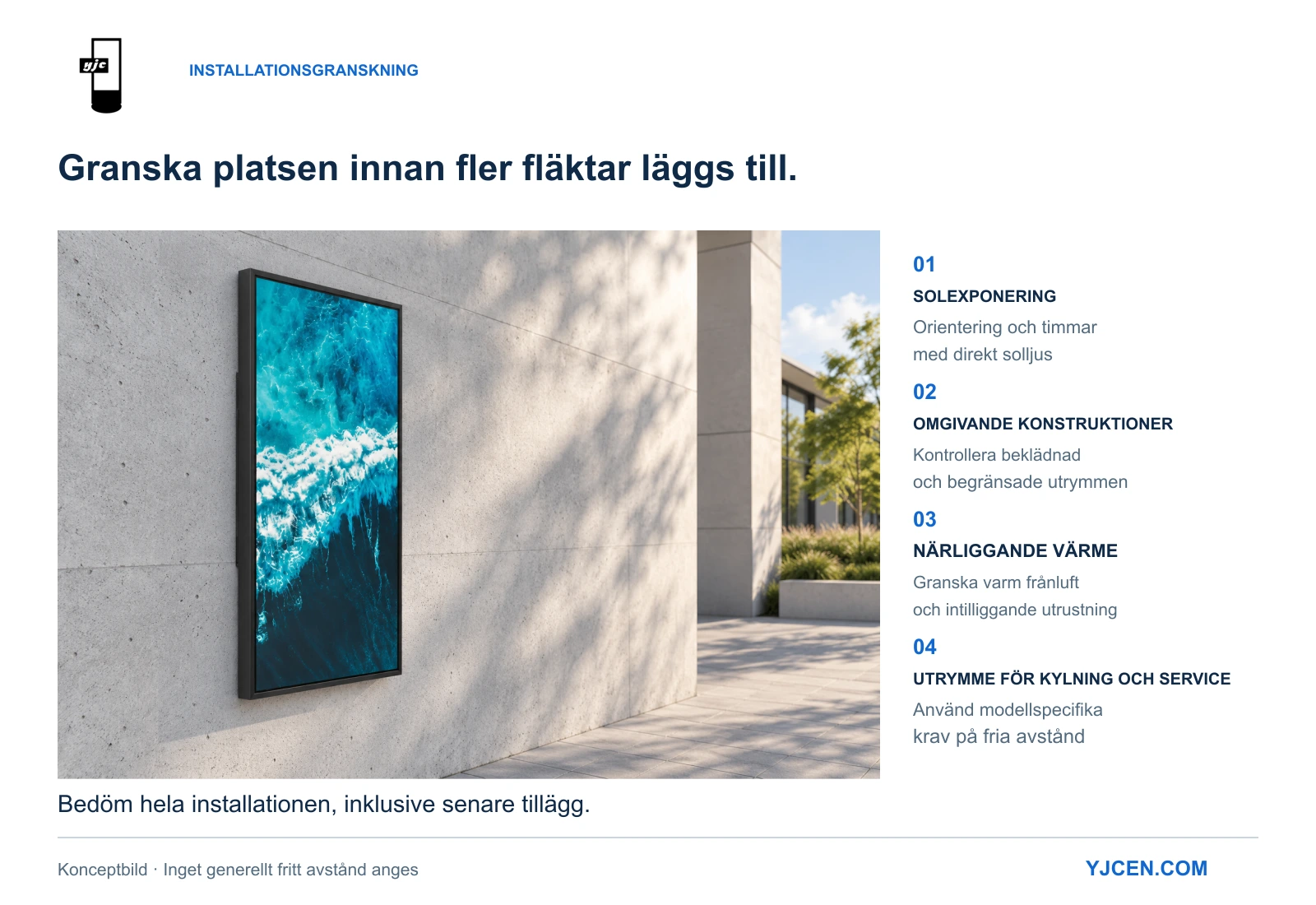

5. Se till att installationen inte begränsar värmeavledningen
Kylprestandan beror på den färdiga installationen, inklusive konstruktioner som tillförs runt skärmen.
Dekorativ beklädnad, skyddande inbyggnader och närliggande utrustning kan ändra förutsättningarna för värmeavgivningen. Extra elektronik kan också öka värmelasten.
| Installationsproblem | Möjlig effekt | Rekommenderad åtgärd |
|---|---|---|
| Tätt omslutande dekorativ beklädnad | Begränsar värmeöverföringen eller stänger inne varm luft | Granska hela inbyggnaden med leverantören |
| Övertäckta värmeavledande ytor | Minskar den avsedda kylytan | Håll de angivna ytorna fria |
| Blockerade öppningar, där sådana finns | Begränsar luftflödet | Följ den modellspecifika installationsritningen |
| Utgående luft som återvänder till ett luftintag | Höjer tilluftstemperaturen | Granska avstånd och placering mellan intag och utlopp |
| Flera skärmar installerade tillsammans | Gör att enheternas värmeavgivning påverkar varandra | Bedöm den samlade layouten |
| Närliggande varm frånluft | Höjer den lokala drifttemperaturen | Ompröva placering eller omgivande utrustning |
| Tillagda spelare eller annan elektronik | Tillför ytterligare värmelast | Ta med dem i den termiska bedömningen |
Utrymme för kylning och utrymme för service fyller olika syften. Utrymme för kylning bevarar värmeöverföringen. Serviceutrymme gör det möjligt att öppna dörrar och utföra arbetet. Bekräfta båda för orderns konfiguration.
I vårt projekt med dubbla menyskärmar för en europeisk restaurangs drive-thru användes två fristående enheter med totalt fyra 55-tumsskärmar. Konfigurationen valdes utifrån menyinnehåll, körfältsbredd och tillgängligt utrymme. Ta med kylutrymme och serviceåtkomst när layouten granskas för liknande flerskärmsprojekt.
YJCEN:s installationsguide för menytavlor vid drive-thru behandlar relaterad planering och orderspecifika åtkomstkrav.
6. Minska onödig värme utan att försämra läsbarheten
Minska om möjligt direkt solexponering genom orienteringen eller en lämplig skuggande konstruktion.
Kontrollera skuggan under de timmar då den behövs. Ett tak som skuggar skärmen mitt på dagen kan lämna den utsatt för lågt stående sol senare. Konstruktionen måste även bevara synlighet, bärighet och värmeavledning.
Ljusstyrkan behöver samma uppmärksamhet.
I LCD-system minskar normalt effekten till bakgrundsbelysningen när dess ljusnivå sänks, även om sambandet beror på skärmens konstruktion. Om automatisk ljusstyrkejustering finns ska sensorn vara fri från hinder och reagera korrekt i den färdiga installationen.
Undvik att permanent sänka ljusstyrkan som en nödlösning om innehållet då blir svårt att läsa.
NIST:s arbete om läsbarhet i solljus förklarar betydelsen av reflexer och kontrast i omgivningsljus tillsammans med skärmens luminans. Ljusstyrkan bör därför bedömas från den avsedda betraktningspositionen under faktiska ljusförhållanden. NIST: Reflections on Sunlight- or Daylight-Readability
Bedöm temperatur och läsbarhet tillsammans. Väl fungerande temperaturhantering bevarar skärmens förmåga att förmedla information under den avsedda drifttiden.
7. Felsök symtomet innan kylsystemet ändras
En mörkare bild, ett mörkt område eller en omstart kan ha flera orsaker. Identifiera mönstret innan du väljer åtgärd.
| Symtom | Första kontroller | Undvik att anta |
|---|---|---|
| Bilden blir mörkare | Ljusstyrkeinställningar, sensorns exponering och dokumenterad temperaturstyrning | Att panelen är trasig |
| Ett mörkt område uppstår i direkt solljus | Dokumentera tidpunkt, påverkat område och solexponering. Låt leverantören granska panelens temperaturgränser och installationsförhållandena. | Att varje mörk fläck innebär en övergång till isotrop fas eller att material med högt Tni ensamt löser problemet |
| Hela skärmen startar om | Stabil elförsörjning, tillgängliga driftloggar och temperaturuppgifter | Att överhettning är den enda möjliga orsaken |
| Bilden ser urblekt ut | Reflexer, betraktningsvinkel och ljusstyrka | Att dålig synlighet nödvändigtvis betyder överhettning |
| Problem uppstår efter ändringar på platsen | Ny beklädnad, tillagd utrustning eller ändrade luftvägar | Att de ursprungliga installationsförhållandena är oförändrade |
Följ denna ordning:
- Dokumentera när problemet uppstår. Notera drifttid, väder, solriktning och om problemet återkommer.
- Fotografera hela installationen. Ta med omgivande konstruktioner och närliggande utrustning, inte bara skärmen.
- Kontrollera åtkomliga yttre förhållanden. Jämför installationen med godkända ritningar.
- Granska tillgängliga inställningar och loggar. Använd styrfunktioner och diagnostik som finns för modellen.
- Ordna teknisk inspektion vid behov. Kvalificerad personal bör utföra interna inspektioner och mätningar på el- eller kylkomponenter.
- Verifiera åtgärden under jämförbara förhållanden. Att skärmen fungerar efter solnedgången visar inte att ett problem som uppstår på eftermiddagen är löst.
En beskrivning som ”vänster sida mörknar efter två timmar i eftermiddagssol” ger en användbar utgångspunkt för felsökning.
Följ tillverkarens rutin för felhantering. Upprepade omstarter, en öppen servicelucka eller improviserade ändringar av kapslingen kan dölja orsaken och äventyra de avsedda driftförhållandena.
8. Kontrollera och underhåll den färdiga installationen
Ett starttest inomhus kontrollerar grundläggande funktion. Det återskapar inte temperaturförhållandena vid den färdiga utomhusinstallationen.
Kom före överlämning överens om en bedömning som omfattar:
- Den färdiga monteringslösningen och eventuell extra kapsling.
- Avsedda ljusstyrkeinställningar och drifttid.
- Relevanta perioder med direkt solljus.
- Temperaturmätningar på överenskomna platser.
- Läsbarhet från den avsedda betraktningspositionen.
- Eventuella dokumenterade skyddsfunktioner och hur de reagerar.
- Åtkomst för inspektion och underhåll.
Använd modellspecifika gränser och provningsförhållanden. Utgå inte från en generell säker paneltemperatur eller ett universellt krav på fritt utrymme bakom skärmen.
Om driftsättningen sker i svalt väder, spara den relevanta termiska bedömningen och ordna en uppföljning under varmare förhållanden.
Inspektera efter överlämningen de delar som är relevanta för konstruktionen: yttre värmeöverförande ytor, öppningar och filter där sådana finns, tätningar, kabelgenomföringar och godkänd kylutrustning. Anpassa inspektionsintervallen till platsförhållandena och tillverkarens anvisningar.
Bedöm installationen på nytt efter ändringar. Ny beklädnad, ett flyttat frånluftsutlopp eller extra elektronik kan förändra en tidigare godtagbar temperaturmiljö.
För bredare inköpsfrågor, se vår guide till val av skärm för digital skyltning utomhus.
Vanliga frågor
Kan en utomhusskärm överhettas när lufttemperaturen ligger inom driftområdet?
Ja. Solexponering, begränsad värmeavledning eller extra utrustning kan skapa förhållanden som omgivningstemperaturen ensam inte beskriver. Kontrollera villkoren för det angivna värdet och hela installationen.
Innebär IP66 att en skärm inte behöver kylning?
Nej. IP66 avser skydd mot inträngning. Utrustningen behöver fortfarande ett effektivt sätt att överföra driftvärme till omgivningen.
Gör en panel med högt Tni temperaturreglering överflödig?
Nej. En högre övergångstemperatur avser en egenskap hos vätskekristallmaterialet. Bakgrundsbelysning, nätaggregat och andra komponenter måste fortfarande arbeta inom sina egna gränser.
Behöver alla utomhusskärmar luftkonditionering?
Nej. Passiv kylning, ventilation eller värmeväxling kan uppfylla kraven för en viss installation. Kylning med köldmediekrets bör övervägas när den termiska bedömningen visar att den behövs.
Löser fler fläktar överhettning?
Bara om de åtgärdar den faktiska begränsningen. Fler fläktar kan inte kompensera för alla kombinationer av för stor värmelast, varm tilluft eller begränsade värmeöverföringsvägar.
Vilka funktioner för temperaturhantering dokumenterar YJCEN?
Specifikationen för den IP66-klassade 55-tumsmodellen YJC-550-OD09-A anger intelligent styrning av bakgrundsbelysning, temperatur och fläktar samt överhettningsskydd, med ett drifttemperaturområde på −45 °C till +65 °C. Bekräfta tillämplig specifikation för andra modeller och storlekar.
Hur mycket utrymme bör lämnas bakom en utomhusskärm?
Följ kraven för den specifika modellen och installationen. Bekräfta kylutrymmet separat från dörrarnas öppningsområde och kraven på serviceåtkomst.
