Para mantener refrigerada la señalización digital exterior, evalúe la exposición solar, elija un diseño térmico adecuado, conserve las vías de disipación del calor y compruebe el rendimiento tras la instalación. Añadir ventiladores por sí solo puede no resolver la causa del sobrecalentamiento.
Una pantalla LCD exterior debe gestionar el calor generado durante el funcionamiento y el absorbido del entorno, especialmente del sol. Su capacidad para evacuarlo también depende del montaje, de las estructuras cercanas y de las condiciones locales del aire.
Por ello, una misma pantalla puede afrontar condiciones térmicas distintas en una fachada despejada, dentro de un revestimiento decorativo o junto a equipos que generan calor.
Para compradores, instaladores y operadores, el objetivo es mantener el panel y la electrónica dentro de sus límites especificados, conservando una imagen legible durante el horario previsto.
Guía rápida: pasos clave para la gestión térmica de pantallas exteriores
- Evalúe el sol y las fuentes de calor cercanas. Registre la orientación, los periodos de sol directo y las salidas de aire caliente próximas.
- Comprenda las especificaciones de temperatura. El aire ambiente, el aire interior, la temperatura del panel y el punto de aclaramiento del cristal líquido describen magnitudes diferentes.
- Compruebe cómo sale el calor del equipo. Revise el diseño térmico completo en lugar de comparar el número de ventiladores.
- Respete los espacios de refrigeración y mantenimiento. Incluya las estructuras próximas en la revisión de la instalación.
- Compruebe conjuntamente brillo y temperatura. La pantalla debe seguir siendo legible en condiciones exigentes.
- Investigue sistemáticamente los síntomas recurrentes. Anote cuándo se atenúa la imagen, aparecen zonas oscuras o se producen reinicios antes de elegir una solución.
1. Tenga en cuenta el calor solar, no solo la previsión meteorológica
La temperatura indicada en la previsión no permite saber cuánto se calentará la superficie de una pantalla bajo el sol directo.
El NIST explica que los instrumentos de medición de temperatura del aire exterior necesitan protección frente a la radiación solar, porque esta puede calentar el instrumento y alterar la lectura. La misma distinción importa al evaluar una pantalla: la temperatura del aire ambiente y la de un objeto al sol no son intercambiables. NIST: ¿cómo se mide con precisión la temperatura del aire?
Las condiciones térmicas de una pantalla exterior dependen de varios factores:
| Factor | Qué evaluar |
|---|---|
| Generación interna de calor | Retroiluminación, fuente de alimentación, electrónica de procesamiento y equipos adicionales |
| Sol directo | Orientación, duración de la exposición y cambios estacionales |
| Fuentes de calor del entorno | Descarga de climatización y ventilación, extracción de cocina y otros equipos |
| Evacuación del calor | Superficies de transferencia disponibles, recorridos del aire y temperatura local |
Un estudio presentado en THERMINIC examinó el calentamiento solar junto con el calor eléctrico interno de una envolvente electrónica exterior. Comparó medidas de refrigeración mediante simulaciones y ensayos físicos. Respalda la inclusión de la exposición solar en el diseño térmico, aunque la envolvente ensayada no era una pantalla LCD comercial. Wankhede et al.: evaluación de soluciones de refrigeración para electrónica exterior
Acción práctica: fotografíe la ubicación prevista a las horas en que el sol alcanza la pantalla. Incluya orientación, horario de funcionamiento y fuentes de calor cercanas en la descripción del proyecto.
Una visita por la mañana puede pasar por alto las condiciones que afectarán a la pantalla más tarde.
2. Comprenda la temperatura de funcionamiento y las especificaciones High-Tni
Una especificación de temperatura solo resulta útil si se entiende qué describe.

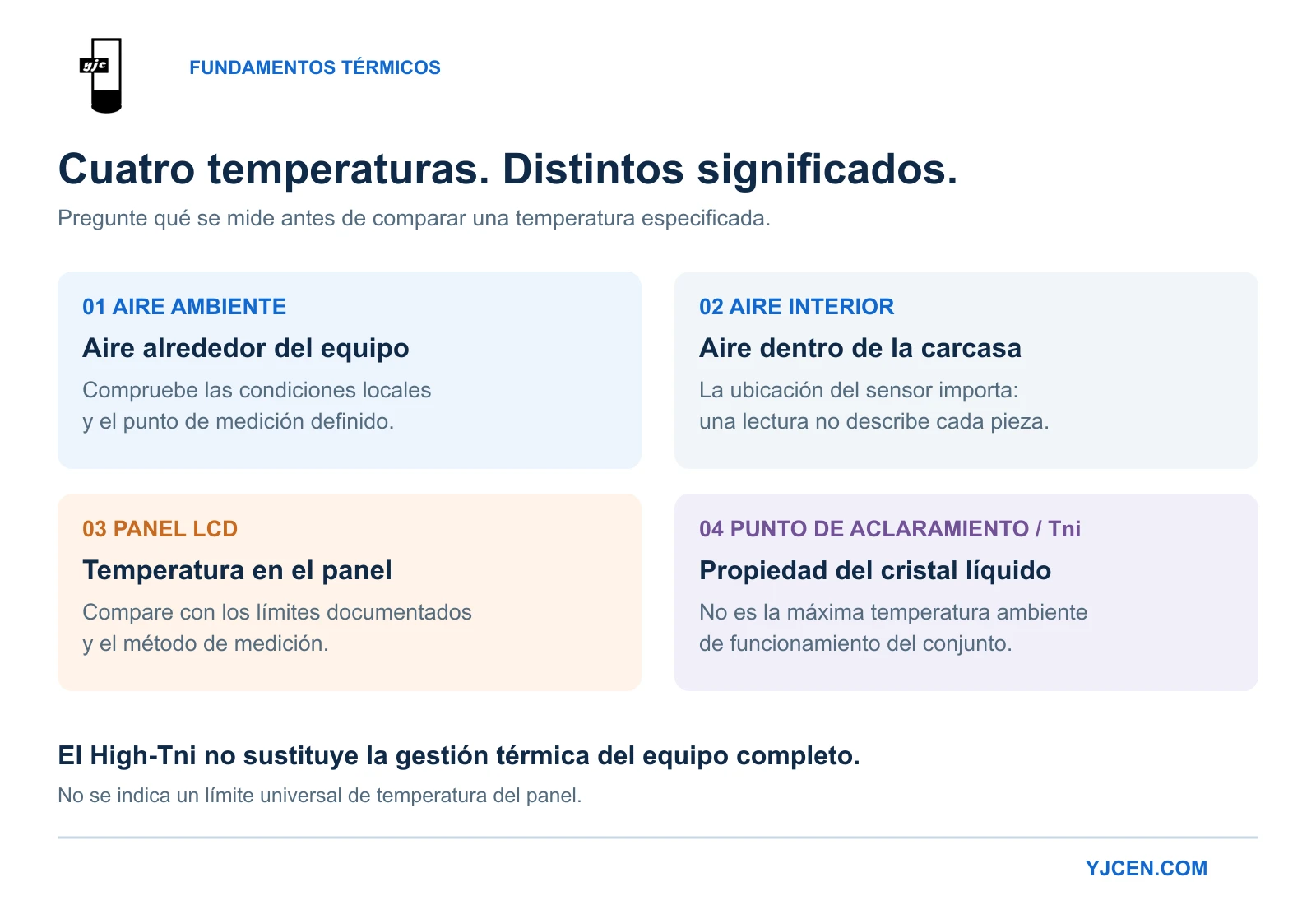

El aire ambiente, el interior y el panel LCD pueden estar a distintas temperaturas. Cada componente electrónico tiene sus propios límites.
| Especificación o medición | Qué describe | Cómo utilizarla |
|---|---|---|
| Temperatura ambiente de funcionamiento | Las condiciones permitidas del aire circundante definidas para el equipo | Comparar con el emplazamiento y confirmar la definición de medición del fabricante |
| Temperatura del aire interior | El aire en un punto concreto de la carcasa | Evaluar las condiciones alrededor de la electrónica interna |
| Temperatura del panel LCD | La temperatura en el panel | Comparar con los límites documentados del panel |
| Punto de aclaramiento del cristal líquido, o Tni | La transición del material de fase nemática a isotrópica | Considerarlo al evaluar paneles expuestos al sol |
| Temperatura de un componente | La temperatura de una pieza electrónica individual | Comparar con su límite de funcionamiento |
No interprete la temperatura máxima de funcionamiento de la pantalla completa como la temperatura superficial LCD permitida ni como el punto de aclaramiento del cristal líquido.
Al comparar equipos, pregunte:
¿Qué exposición solar, ajuste de brillo, disposición de montaje y punto de medición corresponden a esta temperatura nominal?
Confirme también si esas condiciones permiten mantener el brillo previsto de forma continua o implican una reducción documentada del rendimiento.
Por qué importa el High-Tni en paneles LCD expuestos al sol
Tni es la temperatura a la que un cristal líquido nemático pasa a una fase isotrópica, conocida habitualmente como punto de aclaramiento. Esta transición cambia las propiedades ópticas de las que depende el LCD. Pantallas de cristal líquido: referencia técnica
En instalaciones a pleno sol, pregunte si el panel emplea material de cristal líquido con Tni elevado y solicite sus límites térmicos documentados. Samsung identifica el panel High-TNI como una característica para resistir el ennegrecimiento solar en su serie OMH. El límite de temperatura sigue siendo específico del panel. Serie Samsung OMH
Un punto de aclaramiento más alto no sustituye la refrigeración de la carcasa ni establece el límite térmico de la pantalla completa. La retroiluminación, la fuente de alimentación y el resto de la electrónica también deben respetar sus límites.
Para la compra, solicite por separado la capacidad térmica documentada del panel y las condiciones de funcionamiento del conjunto.
3. Elija la refrigeración según la carga térmica y el entorno
Las pantallas exteriores pueden utilizar varios métodos de refrigeración. Cada uno debe evaluarse como parte del diseño completo de la carcasa.
| Método de refrigeración | Cómo transfiere el calor | Principal criterio de selección |
|---|---|---|
| Refrigeración pasiva | Libera calor al entorno mediante superficies diseñadas para ello | Superficie disponible y diferencia de temperatura |
| Ventilación con aire exterior | Hace circular aire ambiente por un recorrido de refrigeración previsto | Temperatura del aire entrante, contaminación y protección meteorológica |
| Intercambio de calor aire-aire | Transfiere calor entre corrientes separadas de aire interior y exterior | Capacidad del intercambiador y diferencia de temperatura |
| Refrigeración mediante circuito frigorífico | Utiliza un sistema frigorífico para extraer calor | Capacidad frigorífica, evacuación exterior del calor y gestión del condensado |
Son métodos generales de ingeniería, no características incluidas en todas las pantallas exteriores.
Las recomendaciones de Schneider Electric para envolventes señalan que el entorno es decisivo para determinar si puede utilizarse aire exterior. Por ello, polvo, humedad y demás condiciones deben incluirse desde la planificación inicial. Schneider Electric: gestión térmica de envolventes eléctricas
Qué pueden hacer los ventiladores y cuáles son sus límites
Los ventiladores pueden mejorar la circulación y la transferencia de calor, pero su número no mide la capacidad de refrigeración.
Un ventilador interno puede redistribuir calor, pero sigue necesitando la carcasa u otro conjunto para evacuarlo. Un ventilador de ventilación requiere aire entrante adecuado y una salida despejada.
La ventilación y el intercambio aire-aire convencional dependen de diferencias de temperatura. Por sí solos no pueden mantener el interior por debajo de la temperatura del aire ambiente entrante.
Antes de añadir ventiladores, determine si la limitación es el caudal de aire, un aporte excesivo de calor, aire entrante caliente o una capacidad insuficiente de transferencia.
Cuándo puede ser adecuado un sistema frigorífico
Puede ser necesario si la solución pasiva o con aire ambiente propuesta no permite mantener las condiciones interiores requeridas.
Impone requisitos adicionales de instalación y mantenimiento. El sistema debe evacuar calor al exterior y gestionar el condensado. Las instrucciones de Schneider Electric abordan su evacuación y el funcionamiento con las puertas de la envolvente cerradas. Schneider Electric: gestión del condensado de las unidades de refrigeración
La decisión debe basarse en una evaluación térmica. No todas las pantallas exteriores necesitan aire acondicionado.
4. Compruebe la gestión térmica junto con la protección IP66
Un grado IP describe la protección de una envolvente frente a la penetración bajo condiciones de ensayo definidas. IEC 60529 establece esta clasificación; no especifica la capacidad de refrigeración de una pantalla. IEC 60529: grados de protección proporcionados por las envolventes
Un compartimento electrónico sellado sigue necesitando transferir calor al entorno. Puede hacerlo sin que el aire exterior circule por el compartimento protegido.
Al evaluar una pantalla exterior, plantee ambas preguntas:
- ¿Cómo evita el equipo la entrada de polvo y agua?
- ¿Cómo evacúa el conjunto el calor durante el funcionamiento?
Rango de funcionamiento y controles térmicos documentados de YJCEN
YJCEN especifica un rango de funcionamiento de −45°C a +65°C para su pantalla exterior IP66.
Para el modelo YJC-550-OD09-A de 55 pulgadas, la ficha publicada también indica:
- Control inteligente de la retroiluminación.
- Control inteligente de la temperatura.
- Control inteligente de los ventiladores.
- Protección contra sobrecalentamiento.
- Ajuste automático del brillo según la luz ambiente.
Son controles documentados de retroiluminación y gestión térmica. La ficha no especifica umbrales de temperatura ni las acciones exactas de protección; confirme esos detalles cuando el proyecto los requiera. Ficha técnica YJCEN de la pantalla exterior IP66 de 55 pulgadas
Para otros tamaños o configuraciones, compruebe la ficha correspondiente en lugar de suponer controles idénticos.
La construcción sellada ayuda a reducir la necesidad de abrir el equipo para limpiarlo por entrada de polvo. Siguen siendo necesarias las inspecciones exteriores y el mantenimiento específico del modelo.
Una aplicación real es nuestra instalación de una pantalla exterior IP66 de 75 pulgadas en una sala europea de música en directo. El recinto utiliza una pantalla de 3.000 nits montada verticalmente en la fachada que da a la calle para promocionar eventos. En instalaciones comparables, evalúe exposición solar y montaje junto con las condiciones de funcionamiento del producto.

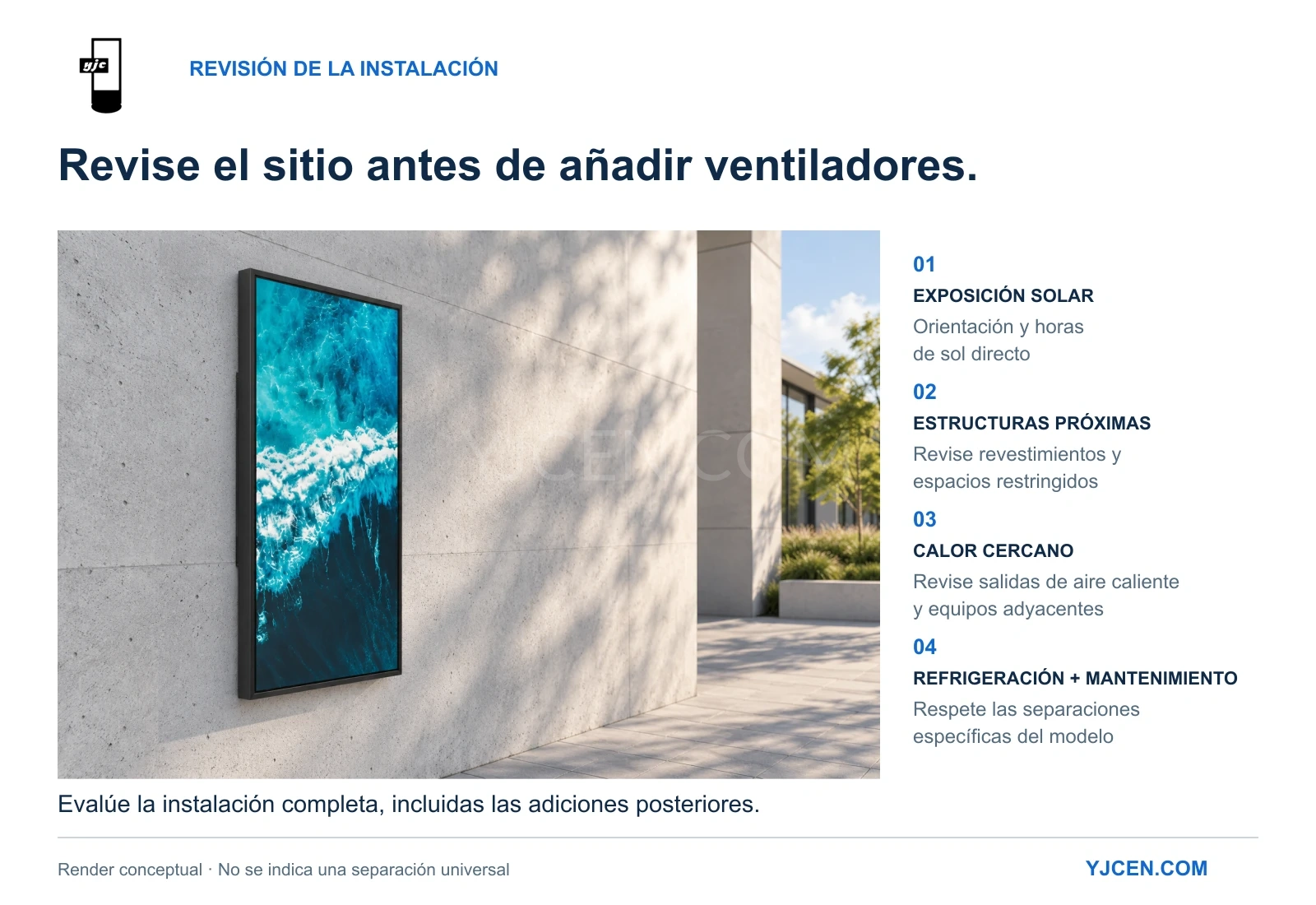

5. Evite que la instalación dificulte la evacuación del calor
La refrigeración depende de la instalación terminada, incluidas las estructuras añadidas alrededor de la pantalla.
Revestimientos decorativos, protecciones perimetrales y equipos próximos pueden cambiar las condiciones de evacuación. La electrónica adicional también puede aumentar la carga térmica.
| Problema de instalación | Posible efecto | Acción recomendada |
|---|---|---|
| Revestimiento decorativo demasiado ajustado | Limita la transferencia o retiene aire caliente | Revisar el revestimiento completo con el proveedor |
| Superficies de disipación cubiertas | Reduce la superficie de refrigeración prevista | Mantener despejadas las superficies especificadas |
| Aberturas bloqueadas, si existen | Limita la circulación de aire | Seguir el plano de instalación del modelo |
| Aire expulsado que vuelve a una entrada | Aumenta la temperatura del aire entrante | Revisar la separación entre entrada y salida |
| Varias pantallas instaladas juntas | Genera interacciones entre las descargas de calor | Evaluar la disposición conjunta |
| Salida de aire caliente próxima | Aumenta la temperatura local de funcionamiento | Reconsiderar la ubicación o los equipos cercanos |
| Reproductores u otra electrónica añadidos | Introduce una carga térmica adicional | Incluirlos en la evaluación térmica |
Los espacios de refrigeración y de mantenimiento tienen finalidades diferentes. Los primeros preservan la transferencia de calor. Los segundos permiten abrir puertas y trabajar a los técnicos. Confirme ambos para la configuración solicitada.
Nuestro proyecto de paneles de menú de doble pantalla para un autoservicio de un restaurante europeo utilizó dos unidades de pie con cuatro pantallas de 55 pulgadas en total. La configuración se eligió según el contenido, la anchura del carril y el espacio disponible. En proyectos multipantalla similares, incluya los espacios de refrigeración y mantenimiento al revisar la distribución.
La guía de instalación de paneles de menú para autoservicio aborda la planificación y los requisitos de acceso específicos del pedido.
6. Reduzca el calor innecesario sin perder legibilidad
Cuando sea viable, reduzca el sol directo mediante la orientación o una estructura de sombra adecuada.
Compruebe la sombra en las horas necesarias. Una marquesina eficaz al mediodía puede dejar pasar el sol más bajo después. Su diseño debe preservar visibilidad, idoneidad estructural y evacuación del calor.
El brillo merece la misma atención.
En sistemas LCD, reducir la intensidad de la retroiluminación suele reducir su consumo, aunque la relación depende del diseño. Si existe ajuste automático, confirme que el sensor esté despejado y responda correctamente en la instalación terminada.
No convierta un brillo reducido en una solución permanente que dificulte la lectura.
El trabajo del NIST sobre legibilidad solar explica la importancia de los reflejos y del contraste ambiental, además de la luminancia. Evalúe el brillo desde el punto de observación previsto y con la iluminación real. NIST: reflexiones sobre legibilidad con luz solar o diurna
Evalúe conjuntamente temperatura y legibilidad. Una gestión térmica eficaz conserva la capacidad de comunicación durante el horario previsto.
7. Diagnostique el síntoma antes de modificar el sistema de refrigeración
Una imagen atenuada, una zona oscura o un reinicio pueden tener varias causas. Identifique el patrón antes de elegir una solución.
| Síntoma | Primeras comprobaciones | No dé por hecho |
|---|---|---|
| La imagen se atenúa | Ajustes de brillo, exposición del sensor y comportamiento térmico documentado | Que el panel ha fallado |
| Aparece una zona oscura bajo sol directo | Registrar hora, zona y exposición; pedir al proveedor que revise los límites térmicos del panel y las condiciones de instalación | Que toda mancha oscura es una transición de aclaramiento o que el High-Tni resuelve por sí solo el problema |
| La pantalla completa se reinicia | Estabilidad de alimentación, registros disponibles e información de temperatura | Que el sobrecalentamiento es la única causa posible |
| La imagen parece deslavada | Reflejos, ángulo de visión y brillo | Que la mala visibilidad implica necesariamente sobrecalentamiento |
| Los problemas comienzan tras cambios en el emplazamiento | Nuevo revestimiento, equipos añadidos o recorridos de aire modificados | Que las condiciones originales siguen intactas |
Siga esta secuencia:
- Registre cuándo ocurre el problema. Anote tiempo de funcionamiento, clima, dirección solar y repetición.
- Fotografíe la instalación completa. Incluya estructuras y equipos próximos, no solo la pantalla.
- Revise las condiciones exteriores accesibles. Compare con los planos aprobados.
- Revise ajustes y registros disponibles. Utilice los controles y diagnósticos previstos para el modelo.
- Solicite una inspección técnica cuando sea necesario. El personal cualificado debe realizar las comprobaciones internas y mediciones eléctricas o de componentes de refrigeración.
- Verifique la corrección en condiciones comparables. Un funcionamiento correcto tras la puesta de sol no demuestra que se haya resuelto un problema de la tarde.
Una descripción como «el lado izquierdo se oscurece tras dos horas de sol por la tarde» ofrece un punto de partida útil.
Siga el procedimiento de averías del fabricante. Reinicios repetidos, puertas de servicio abiertas o modificaciones improvisadas pueden ocultar la causa y comprometer las condiciones previstas.
8. Verifique y mantenga la instalación terminada
Una prueba de encendido en interiores comprueba el funcionamiento básico. No reproduce las condiciones térmicas del emplazamiento exterior terminado.
Antes de la entrega, acuerde una evaluación que incluya:
- El montaje terminado y cualquier envolvente adicional.
- Los ajustes de brillo y la duración de uso previstos.
- Los periodos relevantes de sol directo.
- Mediciones de temperatura en puntos acordados.
- Legibilidad desde el punto de observación previsto.
- Cualquier respuesta de protección documentada.
- Acceso para inspección y mantenimiento.
Utilice límites y condiciones de ensayo específicos del modelo. No invente una temperatura segura del panel ni una separación posterior universales.
Si la puesta en marcha se realiza con tiempo fresco, conserve la evaluación térmica y programe una revisión con temperaturas más altas.
Tras la entrega, inspeccione los elementos pertinentes: superficies exteriores de transferencia, aberturas y filtros cuando existan, juntas, entradas de cables y equipos de refrigeración aprobados. Ajuste la frecuencia al emplazamiento y a las instrucciones del fabricante.
Reevalúe la instalación tras los cambios. Nuevos revestimientos, salidas de aire reubicadas o electrónica adicional pueden alterar un entorno térmico antes aceptable.
Para otros criterios de compra, consulte nuestra guía para elegir una pantalla de señalización digital exterior.
Preguntas frecuentes
¿Puede sobrecalentarse una pantalla exterior si el aire está dentro de su rango de funcionamiento?
Sí. El sol, la disipación limitada o equipos adicionales pueden crear condiciones que la temperatura ambiente por sí sola no refleja. Compruebe las condiciones de la especificación y la instalación completa.
¿IP66 significa que una pantalla no necesita refrigeración?
No. IP66 se refiere a la protección frente a la penetración. El equipo sigue necesitando transferir eficazmente su calor de funcionamiento al entorno.
¿Un panel High-Tni elimina la necesidad de gestión térmica?
No. Un punto de aclaramiento superior corresponde a una propiedad del cristal líquido. Retroiluminación, alimentación y demás componentes deben respetar sus propios límites.
¿Todas las pantallas exteriores necesitan aire acondicionado?
No. La refrigeración pasiva, la ventilación o el intercambio térmico pueden satisfacer una instalación concreta. Considere un sistema frigorífico cuando la evaluación indique que es necesario.
¿Añadir ventiladores resuelve el sobrecalentamiento?
Solo si corrigen la limitación real. Más ventiladores no compensan todas las combinaciones de carga excesiva, aire entrante caliente o vías de transferencia restringidas.
¿Qué funciones térmicas documenta YJCEN?
La ficha del modelo IP66 YJC-550-OD09-A de 55 pulgadas enumera control inteligente de retroiluminación, temperatura y ventiladores, y protección contra sobrecalentamiento, con un rango de −45°C a +65°C. Compruebe la ficha correspondiente para otros modelos y tamaños.
¿Cuánto espacio debe dejarse detrás de una pantalla exterior?
Siga los requisitos del modelo y la instalación. Confirme por separado la refrigeración, el recorrido de apertura de las puertas y el acceso de mantenimiento.
Consulte las condiciones de instalación de su pantalla exterior
¿Planifica una instalación o investiga un problema térmico recurrente?
Envíe a YJCEN el modelo o tamaño requerido, ubicación, horario, dirección solar y fotografías o planos del entorno. Incluya marquesinas, revestimientos y equipos cercanos que generen calor.
Si ya existe un problema, indique cuándo aparece y qué cambia durante el día. Esto ayuda a nuestro equipo a analizar la configuración, los requisitos de instalación o los siguientes pasos de diagnóstico.
Consulte su proyecto de señalización digital exterior con YJCEN
