Pour bien refroidir un écran d’affichage dynamique extérieur, évaluez son exposition au soleil, choisissez une conception thermique adaptée, préservez les voies d’évacuation de la chaleur et vérifiez ses performances après installation. Ajouter des ventilateurs ne suffit pas toujours à éliminer la cause d’une surchauffe.
Un écran LCD extérieur doit gérer la chaleur produite en fonctionnement et celle absorbée depuis son environnement, notamment le rayonnement solaire. Sa capacité à évacuer cette chaleur dépend aussi du montage, des structures voisines et des conditions locales de l’air.
Un même écran peut ainsi être soumis à des conditions thermiques différentes sur une façade dégagée, dans un habillage décoratif ou près d’autres équipements produisant de la chaleur.
Pour les acheteurs, installateurs et exploitants, l’objectif est de maintenir la dalle et l’électronique dans leurs limites spécifiées tout en conservant une image lisible pendant les heures d’utilisation prévues.
Guide rapide : les étapes clés de la gestion thermique des écrans extérieurs
- Évaluez l’ensoleillement et les sources de chaleur voisines. Relevez l’orientation, les périodes de soleil direct et les rejets d’air chaud à proximité.
- Comprenez les spécifications de température. L’air ambiant, l’air intérieur, la température de la dalle et le point de clarification du cristal liquide désignent des grandeurs différentes.
- Vérifiez comment la chaleur quitte l’équipement. Examinez l’ensemble de la conception thermique plutôt que le nombre de ventilateurs.
- Préservez les dégagements de refroidissement et de maintenance. Incluez les structures voisines dans l’examen de l’installation.
- Vérifiez ensemble luminosité et température. L’écran doit rester lisible dans des conditions exigeantes.
- Analysez méthodiquement les symptômes récurrents. Notez quand apparaissent baisse de luminosité, zones sombres ou redémarrages avant de choisir une solution.
1. Tenez compte de la chaleur solaire, pas seulement de la météo
La température annoncée par la météo n’indique pas celle que la surface d’un écran atteindra en plein soleil.
Le NIST explique que les instruments mesurant la température de l’air extérieur doivent être protégés du rayonnement solaire : celui-ci peut chauffer l’instrument et fausser la mesure. La même distinction s’applique aux écrans : température de l’air ambiant et température d’un objet exposé au soleil ne sont pas interchangeables. NIST : comment mesurer précisément la température de l’air ?
Les conditions thermiques d’un écran extérieur dépendent de plusieurs facteurs :
| Facteur | Points à évaluer |
|---|---|
| Production de chaleur interne | Rétroéclairage, alimentation, électronique de traitement et équipements supplémentaires |
| Soleil direct | Orientation de l’écran, durée d’exposition et variations saisonnières |
| Sources de chaleur environnantes | Rejets des systèmes de chauffage, ventilation et climatisation, extraction de cuisine et autres équipements |
| Évacuation de la chaleur | Surfaces d’échange disponibles, passages d’air et température locale de l’air |
Une étude présentée à THERMINIC a examiné le chauffage solaire et la chaleur électrique interne d’un coffret électronique extérieur. Elle a comparé des solutions de refroidissement par simulation et essais physiques. Elle confirme l’intérêt d’intégrer l’exposition solaire à la conception thermique, mais le coffret testé n’était pas un écran LCD professionnel. Wankhede et al. : évaluation des solutions de refroidissement pour l’électronique extérieure
Action concrète : photographiez l’emplacement prévu aux heures où le soleil atteint l’écran. Indiquez son orientation, les horaires d’utilisation et les sources de chaleur voisines dans le cahier des charges.
Une visite matinale peut ne pas révéler les conditions qui affecteront l’écran plus tard dans la journée.
2. Comprenez la température de fonctionnement et les spécifications High-Tni
Une spécification de température n’est utile que si l’on comprend ce qu’elle décrit.

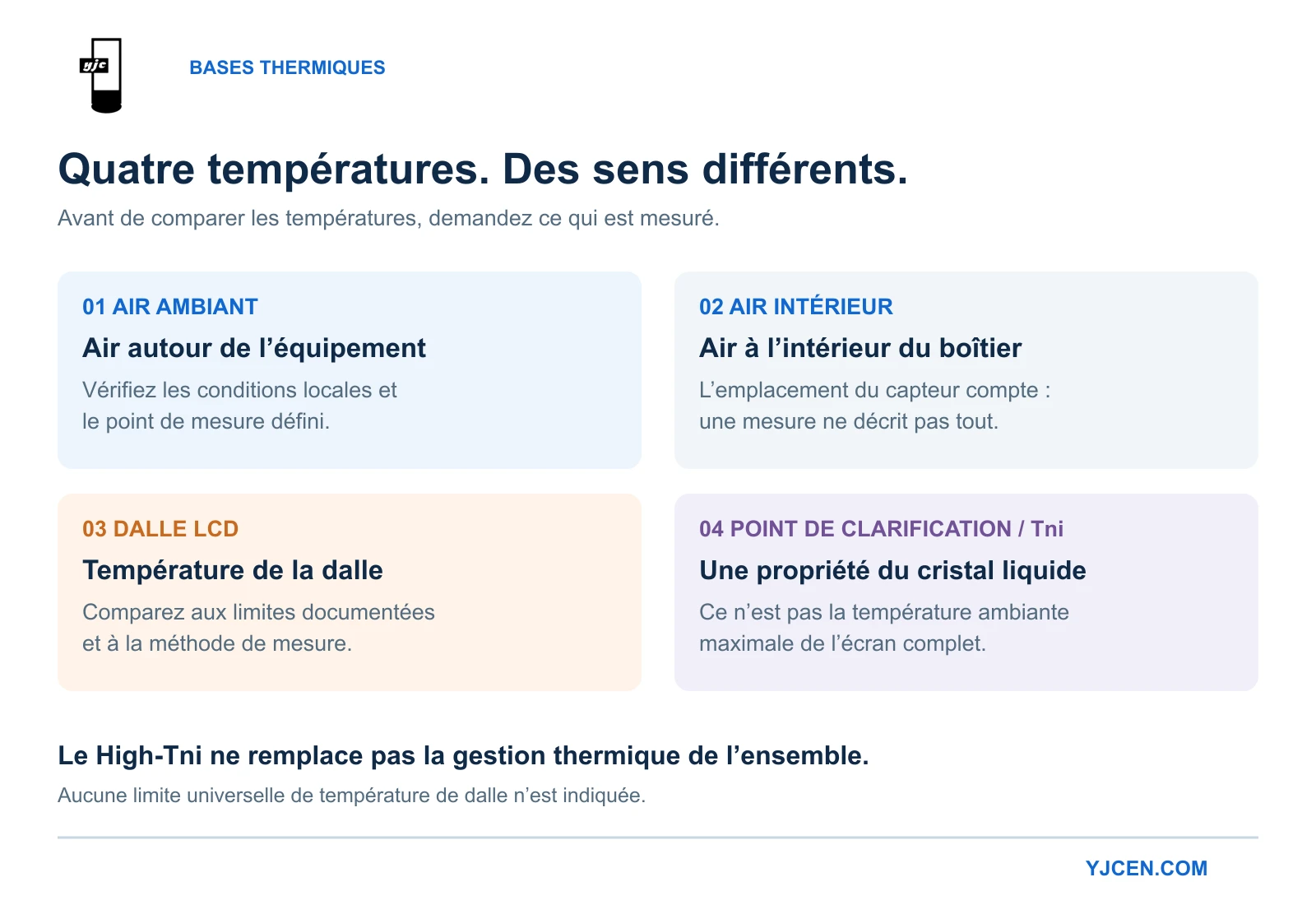

L’air ambiant, l’air intérieur et la dalle LCD peuvent être à des températures différentes. Chaque composant électronique possède aussi ses propres limites.
| Spécification ou mesure | Ce qu’elle décrit | Comment l’utiliser |
|---|---|---|
| Température ambiante de fonctionnement | Les conditions d’air ambiant autorisées pour l’équipement | Comparer aux conditions du site et confirmer la définition de mesure du fabricant |
| Température de l’air intérieur | L’air à un endroit précis du boîtier | Évaluer les conditions autour de l’électronique interne |
| Température de la dalle LCD | La température au niveau de la dalle | Comparer aux limites documentées de la dalle |
| Point de clarification du cristal liquide, ou Tni | Le passage d’un matériau de la phase nématique à la phase isotrope | À prendre en compte pour les dalles exposées au soleil |
| Température d’un composant | La température d’un composant électronique individuel | Comparer à la limite de fonctionnement du composant |
N’interprétez pas la température maximale de fonctionnement de l’écran complet comme la température admissible de sa surface LCD ou le point de clarification du cristal liquide.
Pour comparer des équipements, posez la question suivante :
À quelle exposition solaire, quel réglage de luminosité, quelle disposition de montage et quel point de mesure correspond cette température spécifiée ?
Vérifiez également si ces conditions permettent de maintenir la luminosité prévue en continu ou entraînent une réduction documentée des performances.
Pourquoi le High-Tni compte pour les dalles LCD exposées au soleil
Tni désigne la température à laquelle un cristal liquide nématique passe à une phase isotrope, généralement appelée point de clarification. Cette transition modifie les propriétés optiques sur lesquelles repose le fonctionnement du LCD. Écrans à cristaux liquides : référence technique
Pour une installation en plein soleil, demandez si la dalle utilise un cristal liquide à Tni élevé et réclamez ses limites thermiques documentées. Samsung présente une dalle High-TNI comme un moyen de résister au noircissement lié au soleil dans sa série OMH. La limite de température applicable reste propre à la dalle. Série Samsung OMH
Un point de clarification plus élevé ne remplace pas le refroidissement du boîtier et ne définit pas la température limite de fonctionnement de l’écran complet. Le rétroéclairage, l’alimentation et les autres circuits doivent aussi respecter leurs limites respectives.
Pour l’achat, demandez séparément les capacités thermiques documentées de la dalle et les conditions de fonctionnement de l’ensemble.
3. Choisissez le refroidissement selon la charge thermique et l’environnement
Les écrans extérieurs peuvent utiliser plusieurs méthodes de refroidissement. Chacune doit être évaluée dans le cadre de la conception complète du boîtier.
| Méthode de refroidissement | Mode de transfert de chaleur | Principal critère de choix |
|---|---|---|
| Refroidissement passif | Évacue la chaleur vers l’environnement par des surfaces prévues à cet effet | Surface disponible et écart de température |
| Ventilation par air extérieur | Fait circuler l’air ambiant dans un circuit de refroidissement prévu | Température de l’air entrant, contaminants et protection contre les intempéries |
| Échange thermique air-air | Transfère la chaleur entre des flux d’air intérieur et extérieur séparés | Capacité de l’échangeur et écart de température |
| Refroidissement par circuit frigorifique | Utilise un système frigorifique pour extraire la chaleur | Puissance frigorifique, rejet de chaleur extérieur et gestion des condensats |
Il s’agit de principes techniques généraux, et non de fonctions présentes sur tous les écrans extérieurs.
Les recommandations de Schneider Electric sur les enveloppes électriques soulignent que l’environnement est déterminant pour décider si l’air extérieur peut servir au refroidissement. Poussière, humidité et autres conditions doivent donc figurer dans le cahier des charges initial. Schneider Electric : gestion thermique des enveloppes électriques
Ce que les ventilateurs peuvent faire, et leurs limites
Les ventilateurs peuvent améliorer la circulation et les échanges thermiques, mais leur nombre ne mesure pas la capacité de refroidissement.
Un ventilateur interne peut répartir la chaleur, tout en dépendant du boîtier ou d’un autre dispositif pour l’évacuer. Un ventilateur de ventilation exige des conditions d’air entrant adaptées et une sortie dégagée.
La ventilation et l’échange air-air conventionnel reposent sur des différences de température. À eux seuls, ils ne peuvent maintenir l’intérieur à une température inférieure à celle de l’air ambiant entrant.
Avant de prévoir davantage de ventilateurs, déterminez si la limite vient du débit d’air, d’un apport de chaleur excessif, d’un air entrant trop chaud ou d’une capacité d’échange insuffisante.
Quand un circuit frigorifique peut être adapté
Un refroidissement frigorifique peut être nécessaire si les conditions intérieures requises ne peuvent être maintenues par le dispositif passif ou à air ambiant envisagé.
Il impose des exigences supplémentaires d’installation et de maintenance. Le système doit rejeter la chaleur à l’extérieur et gérer les condensats. Les instructions de Schneider Electric traitent de l’évacuation des condensats et du fonctionnement avec les portes du coffret fermées. Schneider Electric : gestion des condensats des unités de refroidissement
La décision doit découler d’une évaluation thermique. Tous les écrans extérieurs n’ont pas systématiquement besoin de climatisation.
4. Vérifiez la gestion thermique et la protection IP66
Un indice IP décrit la protection d’une enveloppe contre la pénétration dans des conditions d’essai définies. La norme IEC 60529 établit cette classification ; elle ne précise pas la capacité de refroidissement d’un écran. IEC 60529 : degrés de protection procurés par les enveloppes
Un compartiment électronique étanche doit toujours transférer sa chaleur vers l’environnement. Cela peut se faire sans circulation d’air extérieur dans le compartiment protégé.
Lors de l’évaluation d’un écran extérieur, posez ces deux questions :
- Comment l’équipement empêche-t-il la pénétration de poussière et d’eau ?
- Comment l’ensemble évacue-t-il la chaleur en fonctionnement ?
Plage de fonctionnement et régulations thermiques documentées par YJCEN
YJCEN spécifie une plage de fonctionnement de −45°C à +65°C pour son écran extérieur IP66.
Pour le modèle 55 pouces YJC-550-OD09-A, la fiche publiée indique également :
- Commande intelligente du rétroéclairage.
- Régulation intelligente de la température.
- Commande intelligente des ventilateurs.
- Protection contre la surchauffe.
- Réglage automatique de la luminosité selon la lumière ambiante.
Ces fonctions documentées concernent le rétroéclairage et la gestion thermique. La fiche ne précise ni les seuils de température ni les actions exactes de la protection contre la surchauffe ; faites confirmer ces détails si le projet l’exige. Fiche technique YJCEN de l’écran extérieur IP66 de 55 pouces
Pour d’autres dimensions ou configurations, consultez la fiche applicable plutôt que de supposer des régulations identiques.
La construction étanche contribue à réduire les ouvertures nécessaires au nettoyage lié à la pénétration de poussière. Les inspections extérieures et la maintenance propre au modèle restent nécessaires.
Voici un exemple concret : notre installation d’un écran extérieur IP66 de 75 pouces dans une salle de concerts européenne. La salle utilise un écran de 3 000 nits fixé verticalement sur sa façade côté rue pour annoncer ses événements. Pour une installation comparable, évaluez l’ensoleillement et le montage avec les conditions de fonctionnement du produit concerné.

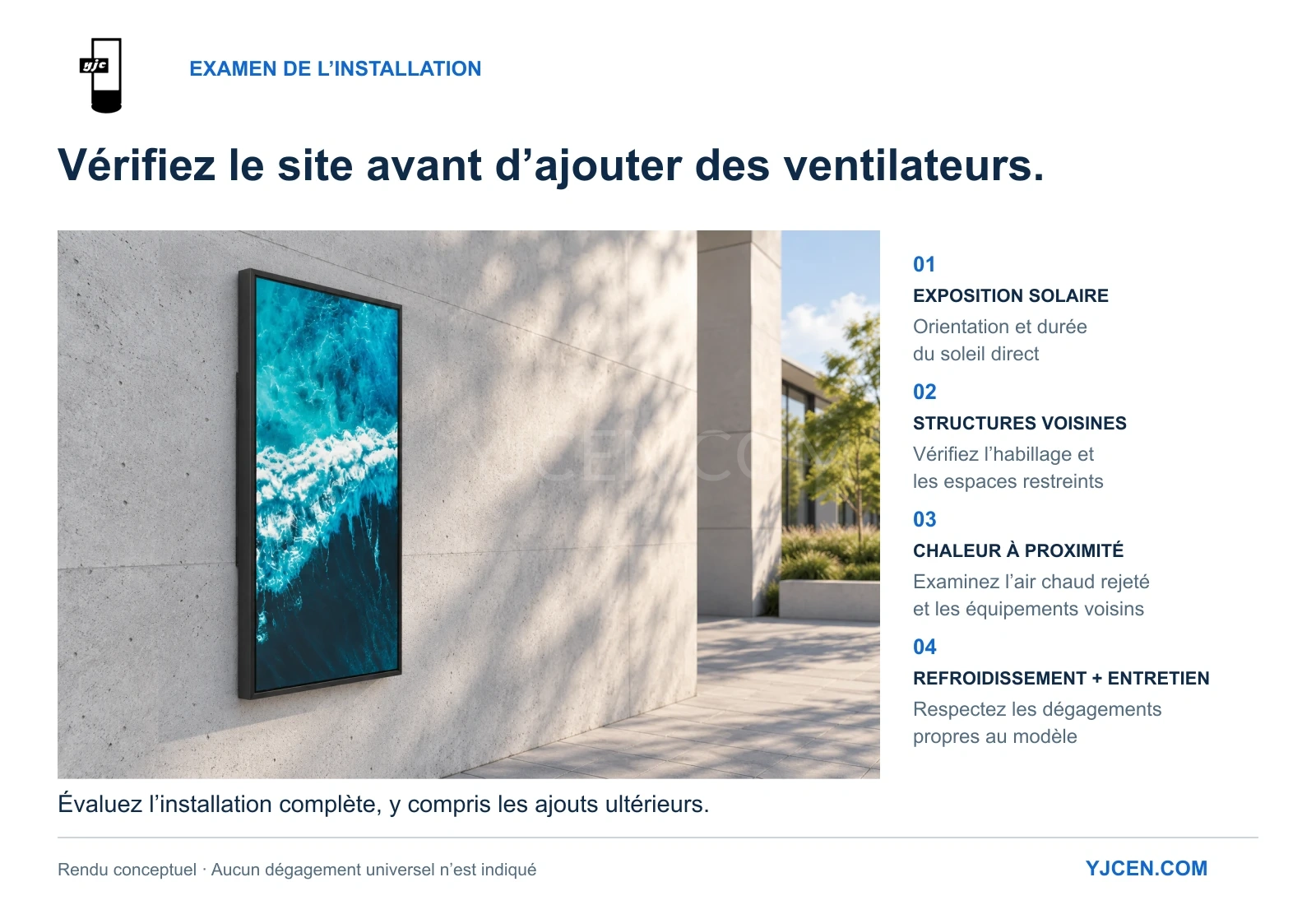

5. Évitez que l’installation limite l’évacuation de la chaleur
Les performances de refroidissement dépendent de l’installation terminée, y compris des structures ajoutées autour de l’écran.
Habillages décoratifs, protections périphériques et équipements voisins peuvent modifier l’évacuation de la chaleur. L’ajout d’électronique peut aussi augmenter la charge thermique.
| Problème d’installation | Effet possible | Action recommandée |
|---|---|---|
| Habillage décoratif trop ajusté | Limite les échanges thermiques ou emprisonne l’air chaud | Examiner l’habillage complet avec le fournisseur |
| Surfaces de dissipation recouvertes | Réduit la surface de refroidissement prévue | Laisser les surfaces prescrites dégagées |
| Ouvertures obstruées, lorsqu’elles existent | Réduit la circulation d’air | Respecter le plan d’installation du modèle |
| Air rejeté revenant vers une entrée | Augmente la température de l’air entrant | Vérifier la séparation entre entrée et sortie |
| Plusieurs écrans installés ensemble | Crée des interactions entre les rejets de chaleur | Évaluer l’implantation globale |
| Rejet d’air chaud à proximité | Augmente la température locale de fonctionnement | Reconsidérer l’emplacement ou les équipements voisins |
| Ajout de lecteurs multimédias ou d’autres circuits | Ajoute une charge thermique | Les intégrer à l’évaluation thermique |
Les dégagements de refroidissement et de maintenance répondent à des besoins différents. Les premiers préservent les échanges thermiques. Les seconds permettent l’ouverture des portes et l’intervention des techniciens. Confirmez les deux pour la configuration commandée.
Notre projet de panneaux de menu drive à double écran pour un restaurant européen comporte deux unités sur pied, soit quatre écrans de 55 pouces au total. La configuration a été choisie selon le contenu des menus, la largeur de la voie et l’espace disponible. Pour des projets similaires, intégrez dégagements de refroidissement et accès de maintenance à l’étude d’implantation.
Le guide d’installation des panneaux de menu drive couvre la planification associée et les exigences d’accès propres à chaque commande.
6. Réduisez la chaleur inutile sans perdre en lisibilité
Lorsque c’est possible, réduisez le soleil direct par l’orientation ou une protection solaire adaptée.
Vérifiez l’ombre aux heures nécessaires. Un auvent efficace à midi peut laisser passer le soleil plus bas ensuite. Sa conception doit aussi préserver visibilité, adéquation structurelle et évacuation de la chaleur.
La luminosité mérite la même attention.
Sur un LCD, réduire l’intensité du rétroéclairage diminue généralement sa consommation, mais la relation dépend de la conception. Si le réglage automatique est disponible, vérifiez que le capteur est dégagé et réagit correctement sur l’installation terminée.
Évitez de faire d’une luminosité réduite une solution permanente qui rend les contenus difficiles à lire.
Les travaux du NIST sur la lisibilité au soleil expliquent l’importance des reflets et du contraste ambiant, en complément de la luminance de l’écran. Évaluez donc la luminosité depuis le point d’observation prévu, dans les conditions réelles. NIST : réflexions sur la lisibilité au soleil ou à la lumière du jour
Évaluez ensemble température et lisibilité. Une gestion thermique réussie préserve la capacité de communication de l’écran pendant les horaires prévus.
7. Analysez le symptôme avant de modifier le refroidissement
Une image moins lumineuse, une zone sombre ou un redémarrage peut avoir plusieurs causes. Identifiez les circonstances avant de choisir une solution.
| Symptôme | Premières vérifications | Ne pas supposer |
|---|---|---|
| L’image devient moins lumineuse | Réglages de luminosité, exposition du capteur et comportement thermique documenté | Que la dalle est défaillante |
| Une zone sombre apparaît en plein soleil | Noter l’heure, la zone et l’ensoleillement ; demander au fournisseur d’examiner les limites thermiques de la dalle et l’installation | Que toute tache sombre correspond au point de clarification, ou que le High-Tni suffit à résoudre le problème |
| L’écran complet redémarre | Stabilité de l’alimentation, journaux disponibles et informations de température | Que la surchauffe est la seule cause possible |
| L’image paraît délavée | Reflets, angle de vision et luminosité | Qu’une mauvaise visibilité indique nécessairement une surchauffe |
| Les problèmes commencent après modification du site | Nouvel habillage, équipements ajoutés ou passages d’air modifiés | Que les conditions initiales sont inchangées |
Procédez dans cet ordre :
- Notez quand le problème survient. Relevez durée de fonctionnement, météo, direction du soleil et répétition éventuelle.
- Photographiez l’installation complète. Incluez les structures et équipements voisins, pas seulement l’écran.
- Vérifiez les conditions extérieures accessibles. Comparez l’installation à ses plans approuvés.
- Examinez les réglages et journaux disponibles. Utilisez les commandes et diagnostics prévus pour ce modèle.
- Organisez une inspection technique si nécessaire. Les contrôles internes et mesures électriques ou sur les composants de refroidissement doivent être effectués par du personnel qualifié.
- Vérifiez la correction dans des conditions comparables. Un bon fonctionnement après le coucher du soleil ne prouve pas qu’un problème de l’après-midi est résolu.
Un signalement tel que « le côté gauche s’assombrit après deux heures de soleil l’après-midi » constitue un point de départ utile au diagnostic.
Suivez la procédure du fabricant. Des redémarrages répétés, une porte de maintenance ouverte ou des modifications improvisées du boîtier peuvent masquer la cause et compromettre les conditions prévues.
8. Vérifiez et entretenez l’installation terminée
Un essai de mise sous tension à l’intérieur contrôle le fonctionnement de base. Il ne reproduit pas les conditions thermiques du site extérieur terminé.
Avant la réception, convenez d’une évaluation portant sur :
- Le montage définitif et toute enveloppe supplémentaire.
- Les réglages de luminosité et la durée d’utilisation prévus.
- Les périodes pertinentes de soleil direct.
- Les mesures de température aux points convenus.
- La lisibilité depuis le point d’observation prévu.
- Les réactions de protection documentées, le cas échéant.
- L’accès pour inspection et maintenance.
Utilisez les limites et conditions d’essai propres au modèle. Ne fixez pas arbitrairement une température de dalle sûre ou un dégagement arrière universel.
Si la mise en service a lieu par temps frais, conservez l’évaluation thermique et prévoyez un contrôle par temps plus chaud.
Après réception, inspectez les éléments pertinents : surfaces d’échange externes, ouvertures et filtres lorsqu’ils existent, joints, entrées de câbles et équipements de refroidissement approuvés. Adaptez la fréquence aux conditions du site et aux instructions du fabricant.
Réévaluez l’installation après modification. Un nouvel habillage, un rejet d’air déplacé ou de l’électronique supplémentaire peut changer un environnement thermique auparavant acceptable.
Pour d’autres critères d’achat, consultez notre guide de choix d’un écran d’affichage dynamique extérieur.
Questions fréquentes
Un écran extérieur peut-il surchauffer si la température de l’air reste dans sa plage de fonctionnement ?
Oui. Le soleil, une évacuation de chaleur limitée ou des équipements supplémentaires peuvent créer des conditions que la seule température ambiante ne décrit pas. Vérifiez les conditions associées à la spécification et l’installation complète.
IP66 signifie-t-il qu’un écran n’a pas besoin de refroidissement ?
Non. IP66 concerne la protection contre la pénétration. L’équipement doit toujours évacuer efficacement sa chaleur de fonctionnement vers l’environnement.
Une dalle High-Tni dispense-t-elle de gestion thermique ?
Non. Un point de clarification élevé concerne une propriété du cristal liquide. Rétroéclairage, alimentation et autres composants doivent toujours respecter leurs propres limites.
Tous les écrans extérieurs ont-ils besoin de climatisation ?
Non. Des solutions passives, ventilées ou à échange thermique peuvent convenir. Envisagez un circuit frigorifique lorsque l’évaluation thermique en montre la nécessité.
Ajouter des ventilateurs résout-il la surchauffe ?
Seulement s’ils corrigent la limitation réelle. Davantage de ventilateurs ne compensent pas toutes les combinaisons de charge excessive, d’air entrant chaud ou de voies d’échange restreintes.
Quelles fonctions de gestion thermique YJCEN documente-t-il ?
La fiche du modèle IP66 YJC-550-OD09-A de 55 pouces indique des commandes intelligentes du rétroéclairage et des ventilateurs, une régulation intelligente de température et une protection contre la surchauffe, pour une plage de −45°C à +65°C. Vérifiez la fiche applicable aux autres modèles et dimensions.
Quel espace faut-il laisser derrière un écran extérieur ?
Respectez les exigences du modèle et de l’installation. Confirmez séparément les dégagements de refroidissement, la course d’ouverture des portes et l’accès de maintenance.
