Hoe lang kan een HDMI-kabel zijn voor digital signage?
Er is geen vaste afstand die voor elke kabel en elk signaal werkt. Specificeer de daadwerkelijke route, het vereiste signaalformaat en de volledige apparatuurketen en test die combinatie.
- Meet het kabeltraject, inclusief toegang tot de behuizing en het laatste kabeltraject.
- Bevestig de gekozen kabel of verlengmethode op de bedoelde resolutie en timing.
- Neem adapters, wandplaten, richting en voedingseisen mee in de test.
- Begin met een korte verbinding waarvan bekend is dat die werkt, en test de volledige verbinding voor en na de installatie.
Voor een lobby, restaurant of winkel draait het om de vraag of de gekozen verbinding het vereiste beeld en de besturingsfuncties betrouwbaar via de geplande route doorgeeft. Deze gids legt uit wat u moet meten, wat u aan de leverancier van de kabel moet vragen en hoe u de route vóór oplevering test.
Er bestaat geen universele maximale lengte voor een HDMI-kabel
HDMI LA geeft aan dat de Ultra High Speed HDMI-kabelspecificatie geen vaste kabellengte voorschrijft; de beschikbare lengte hangt af van het kabeltype en de constructie. Behandel de afstand die voor één product wordt genoemd niet als een limiet of garantie voor elke kabel met een HDMI-connector.
Een aanduiding van de resolutie alleen is ook niet genoeg. Noteer de resolutie, verversingssnelheid, kleurindeling en eventuele extra functies. Vergelijk die vereisten met het exacte kabelmodel en de lengte. Ga er niet van uit dat twee producten met een vergelijkbare resolutieaanduiding zich in uw installatie hetzelfde gedragen.
Meet de route, niet alleen de afstand tussen de apparaten

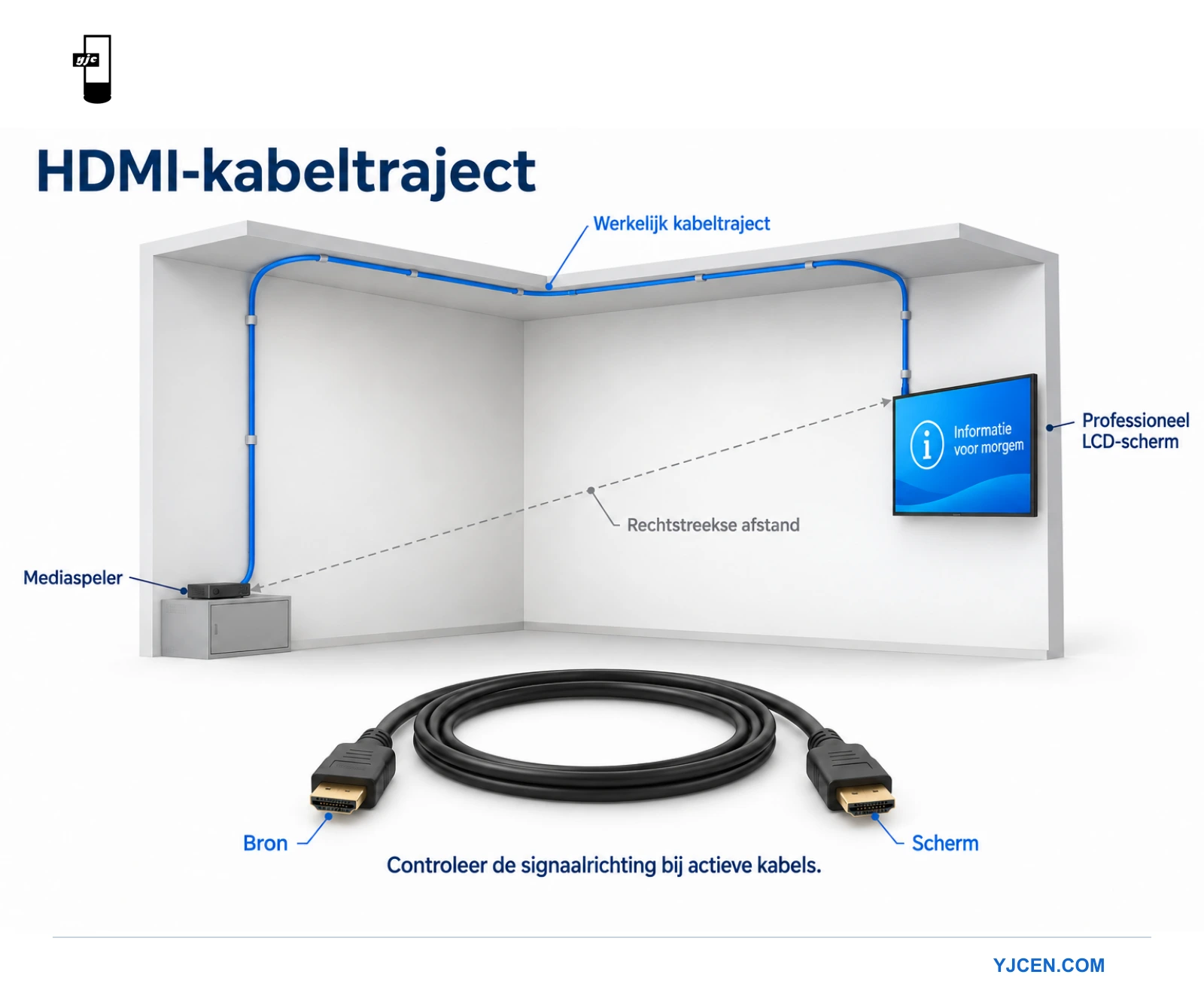

Volg het traject van de bronconnector naar de displayconnector. Neem de behuizing, muurdoorvoer, plafondroute en het laatste kabeltraject mee. Houd rekening met toegang voor onderhoud. Een rechte-lijnmeting door de ruimte kan een groot deel van de geïnstalleerde kabelroute missen.
Geef elke wandplaat, koppeling, adapter en tussenapparaat aan op de tekening. De geïnstalleerde route is een systeem en bestaat niet alleen uit de langste kabel. Bewaar de voorgestelde opstelling bij de offerte, zodat de leverancier dezelfde verbinding beoordeelt als de installateur gaat bouwen.
Controleer de ruimte voor de connector voordat u een kabel met vaste connectoren koopt. Een kabelbuis kan ruimte bieden aan de kabel zelf, maar niet aan de stekker. Volg de aanwijzingen van de fabrikant voor trekken, buigen en trekontlasting. Laat het installatieteam de route en toegangsvereisten bevestigen voordat u bestelt, vooral bij een weggewerkte of moeilijk vervangbare kabelroute.
Kies het verbindingstype op basis van het project
Passieve koperen kabel
Een passieve kabel kan een eenvoudige keuze zijn voor een geschikte lokale verbinding. Controleer of het opgegeven signaal over de vereiste lengte wordt ondersteund en test het daadwerkelijke product. Voeg niet meerdere adapters toe om een kabel die net niet voldoet toch op de route aan te sluiten; neem de volledige opstelling mee in de acceptatietest.
Actieve of optische HDMI-kabel
Actieve verbindingen bevatten elektronica en kunnen maar in één richting worden geïnstalleerd. Bepaal welk uiteinde op de bron en welk op het display wordt aangesloten voordat u de kabel trekt. Controleer de voedingseisen en eventuele aparte stroomaansluiting. Een adapter die na installatie niet bereikbaar is of een omgekeerd aangesloten kabel kan van een eenvoudige serviceklus een kostbaar herbezoek maken.
HDMI Cable Power is een vastgelegde functie die zowel door de kabel als door het bronapparaat moet worden ondersteund. Aan het uiterlijk van een connector is die ondersteuning niet te herkennen. HDMI LA beschrijft ook de richting van actieve kabels, van bron naar display. Volg de instructies voor de exacte kabelset.
Lees de uitleg van HDMI LA over de richting van actieve kabels en HDMI Cable Power.
Een op elkaar afgestemd extendersysteem
Een extender kan geschikter zijn dan één lange HDMI-kabel. Specificeer de zender, ontvanger, transportkabel, voedingsvoorziening en het ondersteunde signaal als één systeem. Dezelfde connectoren bewijzen niet dat zender en ontvanger van verschillende fabrikanten compatibel zijn.
Controleer of besturing, het retourkanaal voor audio of andere vereiste functies via de voorgestelde verbinding werken. Leid ondersteuning niet af uit het feit dat er beeld op het scherm verschijnt. Neem deze functies als afzonderlijke punten op in het testplan, zodat een werkend beeld geen onvolledige functie bij de oplevering verhult.

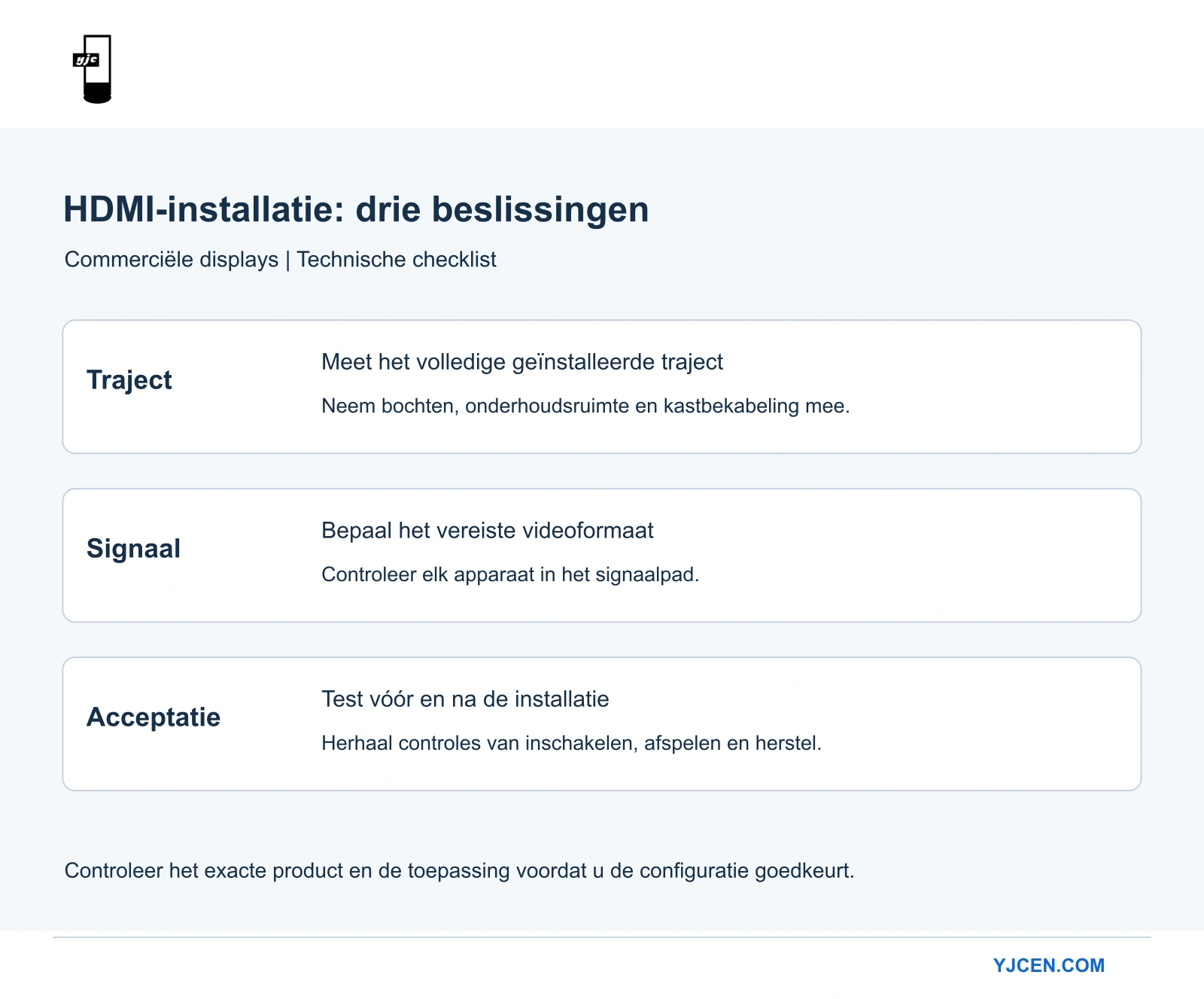

Stel een overzicht van de signaaleisen op
Noteer het model van de speler, de uitgangsconfiguratie, het displaymodel en de beoogde ingang. Vermeld het langste traject en eventuele distributie- of schakelapparatuur. Geef bij installaties met meerdere vertakkingen elke tak een eigen identificatie en lengte, in plaats van de installatie alleen goed te keuren op basis van het dichtstbijzijnde display.
Zorg dat de verwachte content bij de eisen is vermeld. Fijne menutekst, foto's en bewegend beeld kunnen tijdens de inbedrijfstelling elk andere aandachtspunten laten zien. Test de uiteindelijke afspeellijst met de normale instellingen en onderzoek daarna specifieke symptomen. Verlaag de signaalkwaliteit niet stilzwijgend om de demonstratie stabiel te laten lijken.
Test voor en na de installatie
Test eerst de gekozen bron, het display en de kabel voordat de kabel wordt geïnstalleerd. Gebruik de beoogde instellingen en accessoires. Label de geteste onderdelen en bewaar het testresultaat. Zo hebt u een referentie voor het onderzoeken van een probleem dat na het aanleggen van de route ontstaat.
- Controleer eerst of er stabiel beeld is via een korte verbinding waarvan bekend is dat die werkt.
- Test de voorgestelde verbinding over de volledige kabellengte met de vereiste voeding.
- Neem de geplande adapters, wandplaten en tussenapparatuur mee in het ontwerp.
- Speel representatieve content af met de afgesproken videoinstellingen.
- Controleer het opstarten, de stand-bystand en het normale herstel na het opnieuw inschakelen.
- Herhaal de controles na de installatie en documenteer de definitieve instellingen.
Kies vooraf een testperiode die past bij het gebruikspatroon van de locatie. Een beeld dat heel even verschijnt is nog geen voltooide acceptatietest. Noteer uitval, beeldruis, onverwachte resolutiewijzigingen en herstelgedrag. Vat terugkerende storingen niet samen als alleen maar 'geen signaal'.
Wanneer de korte kabel werkt maar de geïnstalleerde route niet
Vergelijk de twee signaalpaden onderdeel voor onderdeel. Controleer de richting van de kabel, vereiste voeding en aansluiting van de connectoren aan de hand van de apparatuurinstructies. Vervang waar mogelijk één onderdeel tegelijk door een onderdeel waarvan bekend is dat het werkt. Behoud de oorspronkelijke instellingen totdat het effect van elke wijziging is vastgesteld.
Als een eenvoudiger signaal werkt, noteer dat dan als diagnostische uitkomst. Daarmee is niet voldaan aan de oorspronkelijke vereisten. Controleer de specificaties van het volledige signaalpad en vraag de integrator welk onderdeel de beperking vormt voordat u een permanente wijziging in resolutie of kleurindeling accepteert.
Een verbindingsprobleem kan ook te maken hebben met de signaalonderhandeling of contentbeveiliging. Controleer deze punten afzonderlijk en ga er niet van uit dat elke storing door de kabellengte komt. Noteer de gegevens van de bron, het display en eventuele tussenapparatuur bij uw supportaanvraag.
Gebruik de HDCP-probleemoplossingsgids wanneer beveiligde content wordt beïnvloed.
Wat u moet bewaren voor onderhoud
Label beide uiteinden met de bestemming en waar nodig de signaalrichting. Bewaar het kabelmodel, de lengte, de routetekening, voedingsgegevens en acceptatie-instellingen in het overdrachtsdossier. Noteer welke reserveonderdelen daadwerkelijk zijn getest. Een vervangend onderdeel dat alleen als 'nog een HDMI-kabel' wordt omschreven, levert mogelijk niet dezelfde goedgekeurde verbinding op.
Plan toegang voor onderhoud. Medewerkers moeten de speler en de vereiste stroomaansluitingen kunnen vinden zonder aan weggewerkte kabels te trekken. Leg vast wie een storing in de verbinding afhandelt en welke gegevens het locatieteam moet verzamelen voordat een servicebezoek wordt aangevraagd.
