La longitud del cable HDMI para señalización digital debe elegirse de la ruta real y el formato de señal requerido, no de una regla de distancia universal. Es posible que un cable que funciona con un reproductor y una pantalla en una configuración no admita el sistema instalado completo. Planifique el enlace antes de que el techo se cierre o la pantalla se fije en su lugar.
Para una instalación de vestíbulo, restaurante o minorista, la pregunta práctica es si la conexión seleccionada lleva de manera confiable las funciones de imagen y control requeridas a través de la ruta planificada. Esta guía explica qué medir, qué preguntar al proveedor de cable y cómo probar la ruta antes de la entrega.
No hay una distancia máxima única para cada cable HDMI
El administrador de licencias HDMI indica que la especificación de cable HDMI de ultra alta velocidad no establece una longitud de cable; la construcción y el tipo de cable afectan la longitud disponible. Evite tratar una distancia indicada para un producto como límite o garantía para cada cable con un conector HDMI.
Una etiqueta de resolución sola también está incompleta. Resolución de grabación, frecuencia de actualización, formato de color y cualquier función adicional utilizada. Compare esos requisitos con el modelo de cable exacto y la longitud. No asuma que dos productos marcados con una resolución de título similar se comportarán de manera idéntica en su instalación.
Mide la ruta, no la brecha entre dispositivos

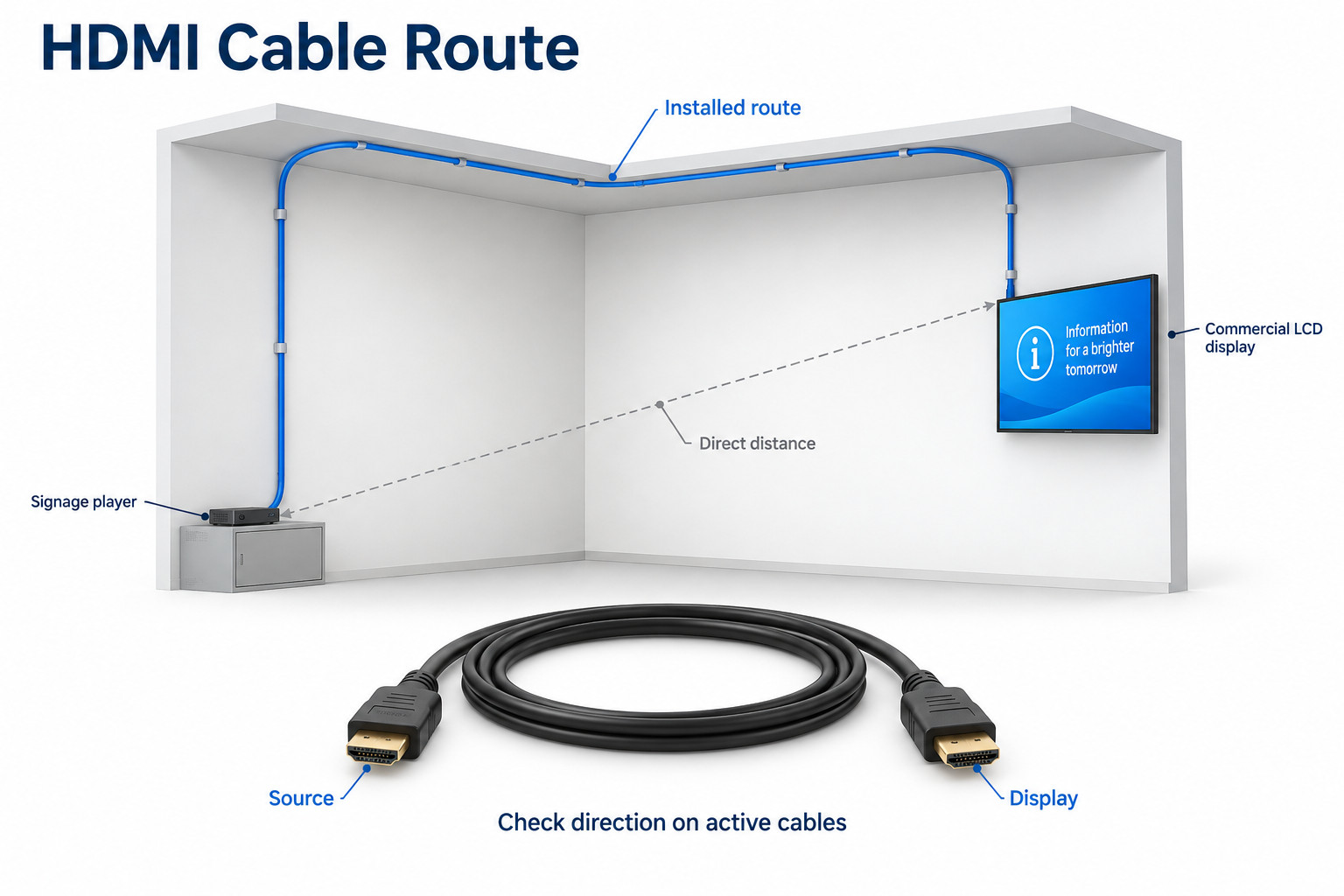

Rastrea la ruta desde el conector de fuente hasta el conector de pantalla. Incluya el gabinete, la entrada a la pared, la ruta del techo y la caída final. Tener en cuenta el acceso necesario para dar servicio al equipo. Una medición en línea recta en toda la habitación puede perderse gran parte de la ejecución instalada.
Marque cada placa de pared, acoplador, adaptador y dispositivo intermedio en el dibujo. La ruta instalada es un sistema, no solo el cable más largo. Mantenga el diseño propuesto con la presupuesto para que el proveedor evalúe la misma conexión que construirá el instalador.
Compruebe la holgura del conector antes de comprar un cable pre-terminado. Un conducto puede alojar el cuerpo del cable pero no su enchufe. Siga las instrucciones del fabricante para tirar, doblar y aliviar la tensión. Haga que el equipo de instalación confirme los requisitos de ruta y acceso antes de realizar el pedido, especialmente para una ejecución oculta o difícil de reemplazar.
Elija el tipo de conexión contra el proyecto
Cobre pasivo
Un cable pasivo puede ser una opción sencilla para una conexión local adecuada. Confirme la señal especificada a la longitud requerida y pruebe el producto real. Evite agregar varios adaptadores simplemente para hacer que un cable marginal se ajuste a la ruta; incluya la disposición completa en la prueba de aceptación.
Cable HDMI activo u óptico
Los enlaces activos contienen componentes electrónicos y pueden tener requisitos de instalación direccional. Identifique la fuente y la pantalla termina antes de tirar del cable. Confirme los requisitos de energía y cualquier conexión de energía separada. Un adaptador de corriente inaccesible o un cable invertido pueden convertir una tarea de servicio simple en una revisión costosa.
HDMI Cable Power es una característica definida que requiere soporte tanto en el cable como en el dispositivo de origen. La apariencia de un conector no demuestra este apoyo. HDMI LA también explica la dirección de fuente a pantalla de los cables activos. Siga las instrucciones para el montaje exacto suministrado.
Lea la explicación de HDMI LA sobre la dirección del cable activo y la alimentación del cable HDMI.
Un sistema de extensión emparejado
Un extensor puede adaptarse a una ruta mejor que un cable HDMI largo. Especifique el transmisor, el receptor, el cable de transporte, las disposiciones de alimentación y la señal admitida como un solo sistema. Los conectores similares no establecen la compatibilidad entre las unidades transmisoras y receptoras de diferentes fabricantes.
Compruebe si el control, el retorno de audio u otras funciones requeridas pasan a través del enlace propuesto. No infiera el soporte del video que aparece en la pantalla. Mantenga estas funciones como líneas separadas en el plan de prueba para que el traspaso no oculte una característica incompleta detrás de una imagen de trabajo.
Crear una hoja de requisitos de señal
Grabe el modelo del reproductor, la configuración de salida, el modelo de visualización y la entrada prevista. Incluya la ruta más larga y cualquier equipo de distribución o cambio. Para instalaciones con varias ramas, dé a cada rama su propio identificador y longitud en lugar de aprobar el sistema solo desde la pantalla más cercana.
Mantenga el contenido esperado con el requisito. El texto del menú, las fotografías y el movimiento pueden revelar diferentes preocupaciones durante la puesta en marcha. Pruebe la lista de reproducción final en su configuración normal, luego investigue síntomas específicos. No baje la calidad de la señal en silencio solo para que la demostración parezca estable.
Prueba antes y después de la instalación
Primero pruebe la fuente, la pantalla y el cable seleccionados antes de instalar el cable. Utilice los ajustes y accesorios previstos. Etiqueta los componentes probados y guarda el resultado. Esto establece una referencia para investigar un problema que aparece después de que se complete la ruta.
- Confirme una imagen estable a través de una conexión corta de trabajo conocida.
- Pruebe el enlace de longitud completa propuesto con su fuente de alimentación requerida.
- Agregue los adaptadores, placas de pared o dispositivos intermedios planificados.
- Ejecutar contenido representativo en la configuración de vídeo acordada.
- Compruebe el inicio, el modo de espera y la secuencia de reapertura normal.
- Repita las comprobaciones después de la instalación y documente la configuración final.
Elija un período de prueba que represente el patrón de funcionamiento del sitio y acuerdelo por adelantado. Una imagen momentánea no es lo mismo que una prueba de aceptación completa. Registro de abandonos, destellos, cambios inesperados de resolución y comportamiento de recuperación en lugar de resumir cada problema intermitente como "sin señal".
Cuando el cable corto funciona pero la ruta instalada falla
Compare las dos rutas componente por componente. Compruebe la dirección del cable, la alimentación requerida y el asiento del conector utilizando las instrucciones del equipo. Sustituya una parte de trabajo conocida por la hora en que el acceso lo permita. Mantenga la configuración original hasta que se haya observado el efecto de cada cambio.
Si una señal más simple funciona, grabe eso como un resultado de diagnóstico. No aprueba el requisito original. Revise las capacidades especificadas de la ruta completa y pida al integrador que identifique el componente limitante antes de aceptar un cambio permanente en la resolución o el formato de color.
Un problema de conexión también puede implicar la negociación o la protección del contenido. Trátelos como controles separados en lugar de asumir que cada falla es causada por la longitud. Mantenga los detalles de la fuente, la pantalla y el dispositivo intermedio con cualquier solicitud de soporte.
Utilice la guía de solución de problemas de HDCP cuando se vea afectado el contenido protegido.
Qué guardar para el mantenimiento
Etiquete ambos extremos con el destino y la dirección donde sea relevante. Mantenga el modelo del cable, la longitud, el dibujo de la ruta, los detalles de la fuente de alimentación y los ajustes de aceptación en el archivo de traspaso. Registre los componentes de repuesto que realmente han sido probados. Un reemplazo descrito solo como “otro cable HDMI” puede no reproducir el enlace aprobado.
Deje el acceso al servicio en el plan de instalación. El personal debe ser capaz de identificar al reproductor y las conexiones de alimentación necesarias sin tirar del cableado oculto. Acordar quién maneja un enlace fallido y qué observaciones debe recopilar el equipo del sitio antes de organizar una visita.
