HDMI-kabellängd för digital skyltning bör väljas utifrån faktisk kabelväg och önskat signalformat, inte en universell avståndsregel. En kabel som fungerar med en viss spelare och skärm vid en viss inställning behöver inte klara hela det installerade systemet. Planera länken innan taket stängs eller skärmen monteras permanent.
I en lobby, restaurang eller butik är den praktiska frågan om vald anslutning tillförlitligt överför önskad bild och nödvändiga styrfunktioner genom den planerade vägen. Guiden förklarar vad som ska mätas, vilka frågor kabelleverantören bör få och hur sträckan testas före överlämning.
Det finns ingen gemensam maximal längd för alla HDMI-kablar
HDMI Licensing Administrator anger att specifikationen för Ultra High Speed HDMI-kablar inte fastställer en enda kabellängd. Konstruktion och kabeltyp påverkar vilken längd som kan erbjudas. Behandla därför inte ett avstånd som anges för en produkt som gräns eller garanti för alla kablar med HDMI-kontakt.
En upplösningsbeteckning ensam är också ofullständig. Dokumentera upplösning, uppdateringsfrekvens, färgformat och eventuella ytterligare funktioner. Jämför kraven med exakt kabelmodell och längd. Anta inte att två produkter med liknande framhävd upplösning fungerar identiskt i installationen.
HDMI LA:s kabelvägledning förklarar certifiering och varför kabellängden beror på konstruktionen.

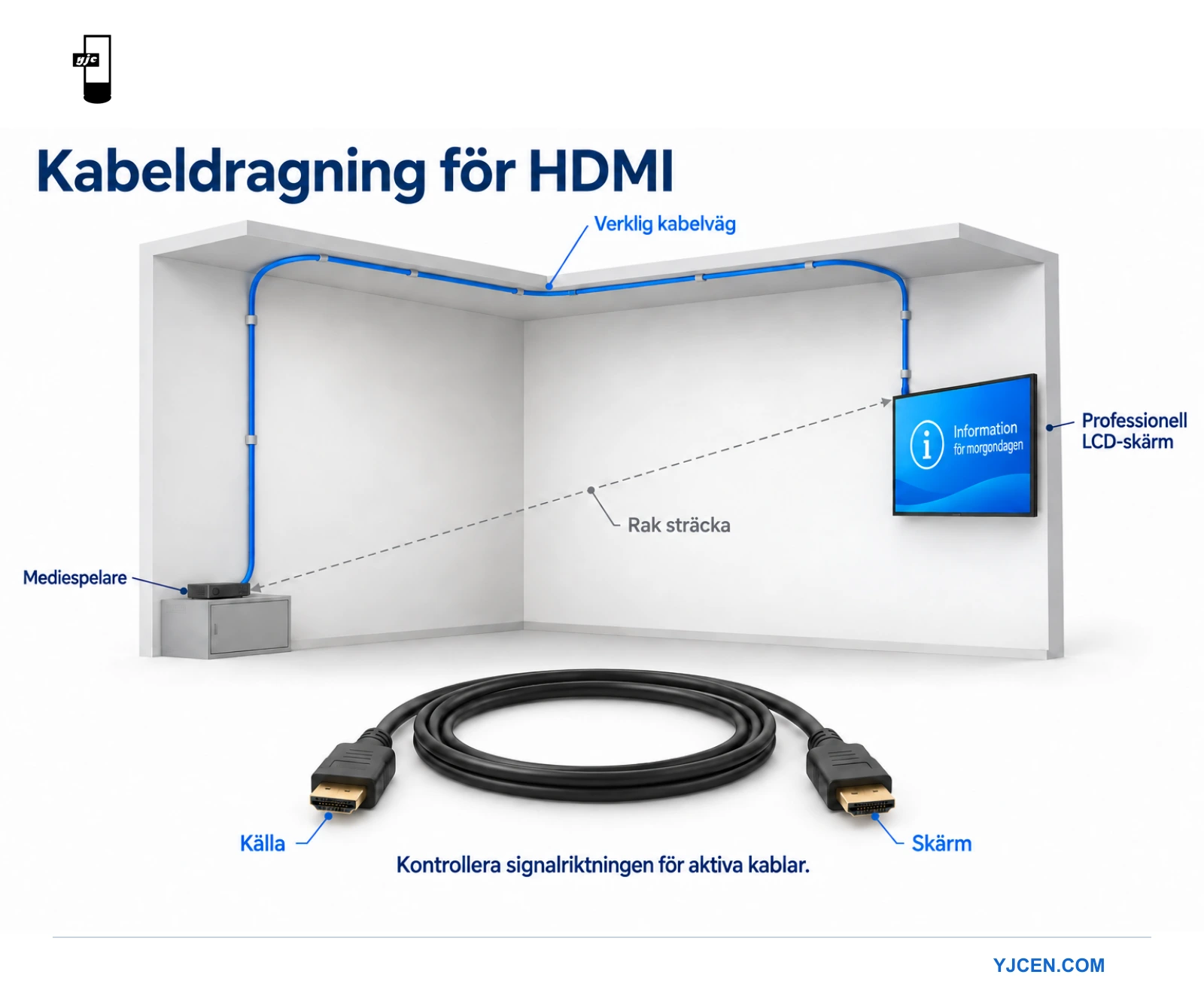

Mät kabelvägen, inte avståndet mellan enheterna
Följ vägen från källans kontakt till skärmens kontakt. Ta med skåp, vägggenomföring, taksträcka och sista dragningen ned till skärmen. Räkna med åtkomst för service. En rak mätning tvärs över rummet kan missa stora delar av den installerade kabelvägen.
Markera varje vägguttag, skarvkoppling, adapter och mellanliggande enhet på ritningen. Den installerade kedjan är ett system, inte bara den längsta kabeln. Bifoga föreslagen layout till offerten så att leverantören bedömer samma anslutning som installatören ska bygga.
Kontrollera utrymmet för kontakterna före köp av en färdigkontakterad kabel. Ett kabelrör kan rymma själva kabeln men inte kontakten. Följ tillverkarens anvisningar för dragning, böjradie och dragavlastning. Låt installationsteamet bekräfta sträckan och åtkomstkraven före beställning, särskilt vid dold eller svårutbytt kabeldragning.
Välj anslutningstyp utifrån projektet
Passiv kopparkabel
En passiv kabel kan vara ett enkelt val för en lämplig lokal anslutning. Bekräfta specificerad signal vid önskad längd och testa den faktiska produkten. Undvik att lägga till flera adaptrar bara för att få en kabel med små marginaler att passa sträckan. Ta med hela lösningen i acceptanstestet.
Aktiv eller optisk HDMI-kabel
Aktiva länkar innehåller elektronik och kan kräva installation i en viss riktning. Identifiera käll- och skärmände innan kabeln dras. Bekräfta strömkrav och eventuell separat strömanslutning. En svåråtkomlig nätadapter eller felvänd kabel kan göra en enkel serviceåtgärd till ett kostsamt återbesök.
HDMI Cable Power är en definierad funktion som kräver stöd i både kabel och källenhet. Kontaktens utseende bevisar inte detta stöd. HDMI LA beskriver också aktiva kablars riktning från källa till skärm. Följ instruktionerna för exakt den levererade kabeln.
Läs HDMI LA:s förklaring av aktiva kablars riktning och HDMI Cable Power.
Ett matchat förlängarsystem
Ett förlängarsystem kan passa sträckan bättre än en enda lång HDMI-kabel. Specificera sändare, mottagare, överföringskabel, strömförsörjning och stödd signal som ett system. Liknande kontakter visar inte att olika tillverkares sändare och mottagare är kompatibla.
Kontrollera om styrning, ljudretur eller andra nödvändiga funktioner passerar genom föreslagen länk. Dra inte slutsatser om stöd bara för att bilden visas. Håll funktionerna som separata punkter i testplanen så att fungerande bild inte döljer en saknad funktion vid överlämningen.

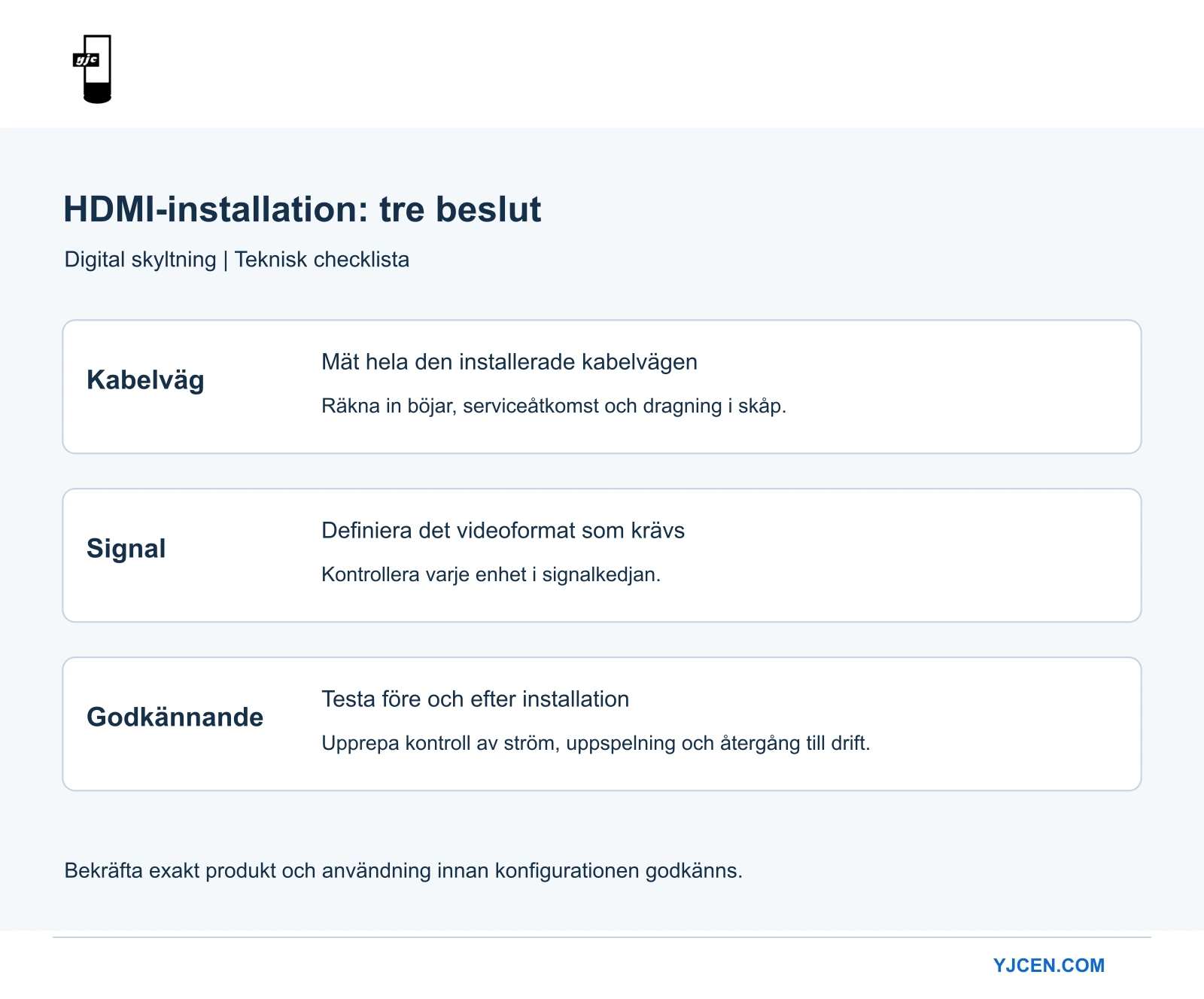

Ta fram ett underlag med signalkrav
Dokumentera spelarmodell, utgångskonfiguration, skärmmodell och avsedd ingång. Ta med längsta sträckan och eventuell fördelnings- eller växlingsutrustning. I installationer med flera grenar bör varje gren ha egen beteckning och längd. Godkänn inte hela systemet enbart utifrån närmaste skärm.
Behåll förväntat innehåll tillsammans med kraven. Liten menytext, fotografier och rörelse kan visa olika problem vid driftsättning. Testa slutlig spellista med normala inställningar och undersök sedan specifika symtom. Sänk inte signalkvaliteten utan att redovisa det bara för att demonstrationen ska verka stabil.
Kontrollera kraven på färgsampling när innehållet har liten text eller detaljerad grafik.
Testa före och efter installation
Testa först vald källa, skärm och kabel innan kabeln installeras. Använd avsedda inställningar och tillbehör. Märk testade komponenter och spara resultatet. Det ger en referens för undersökning av problem som uppstår efter färdig kabeldragning.
- Bekräfta stabil bild genom en kort anslutning som är känd att fungera.
- Testa den föreslagna länken i full längd med nödvändig strömförsörjning.
- Lägg till planerade adaptrar, vägguttag eller mellanliggande enheter.
- Spela representativt innehåll med överenskomna videoinställningar.
- Kontrollera start, viloläge och normal återstart vid öppning.
- Upprepa kontrollerna efter installation och dokumentera slutinställningarna.
Välj i förväg en testperiod som motsvarar platsens driftmönster. En bild som visas en kort stund är inte samma sak som ett avslutat acceptanstest. Dokumentera avbrott, ljusa störningsprickar, oväntade upplösningsbyten och återgång till drift i stället för att sammanfatta alla intermittenta problem som ”ingen signal”.
När den korta kabeln fungerar men den installerade sträckan inte gör det
Jämför de två signalvägarna komponent för komponent. Kontrollera kabelriktning, nödvändig strömförsörjning och att kontakterna sitter rätt enligt utrustningens anvisningar. Byt till en känd fungerande del i taget där åtkomsten tillåter det. Behåll originalinställningarna tills effekten av varje ändring har observerats.
Om en mindre krävande signal fungerar, dokumentera det som ett felsökningsresultat. Det godkänner inte ursprungskravet. Granska hela kedjans specificerade kapacitet och be integratören identifiera den begränsande komponenten innan en permanent ändring av upplösning eller färgformat accepteras.
Ett anslutningsproblem kan också gälla signalförhandling eller innehållsskydd. Behandla dem som separata kontroller i stället för att anta att alla fel orsakas av längden. Ta med uppgifter om källa, skärm och mellanliggande enheter i en supportförfrågan.
Använd EDID-guiden när utgångsformatet ändras eller skärmen inte identifieras rätt.
Använd HDCP-felsökningsguiden när skyddat innehåll påverkas.
Vad som ska sparas för underhåll
Märk båda ändar med destination och riktning där det är relevant. Spara kabelmodell, längd, kabelritning, strömförsörjningsuppgifter och acceptansinställningar i överlämningsdokumentationen. Dokumentera reservdelar som faktiskt har testats. En ersättare som bara beskrivs som ”en annan HDMI-kabel” återskapar kanske inte den godkända länken.
Planera för serviceåtkomst. Personalen ska kunna identifiera spelare och nödvändiga strömanslutningar utan att dra i dolt kablage. Kom överens om vem som hanterar en trasig länk och vilka observationer personalen ska samla in före ett servicebesök.
