La longueur du câble HDMI pour l’affichage dynamique doit être choisie selon le trajet réel et le format du signal requis, pas selon une distance universelle. Un câble qui fonctionne avec un lecteur et un écran à un réglage donné ne prend pas forcément en charge toute l’installation. Prévoyez la liaison avant de fermer le plafond ou de fixer l’écran.
Dans un hall, un restaurant ou un magasin, la question pratique est de savoir si la connexion transmet de façon fiable l’image et les commandes requises sur le trajet prévu. Ce guide explique quoi mesurer, quoi demander au fournisseur et comment tester la liaison avant réception.
Il n’existe pas de distance maximale unique pour tous les câbles HDMI
HDMI Licensing Administrator indique que la spécification des câbles Ultra High Speed HDMI ne fixe pas une seule longueur : la construction et le type de câble influencent les longueurs disponibles. Ne considérez pas une distance annoncée pour un produit comme une limite ou une garantie pour tout câble muni d’un connecteur HDMI.
La résolution seule ne suffit pas non plus. Notez la résolution, la fréquence de rafraîchissement, le format couleur et les fonctions supplémentaires utilisées. Comparez-les au modèle et à la longueur précis du câble. Deux produits annonçant une résolution similaire ne se comportent pas nécessairement de la même façon sur votre installation.

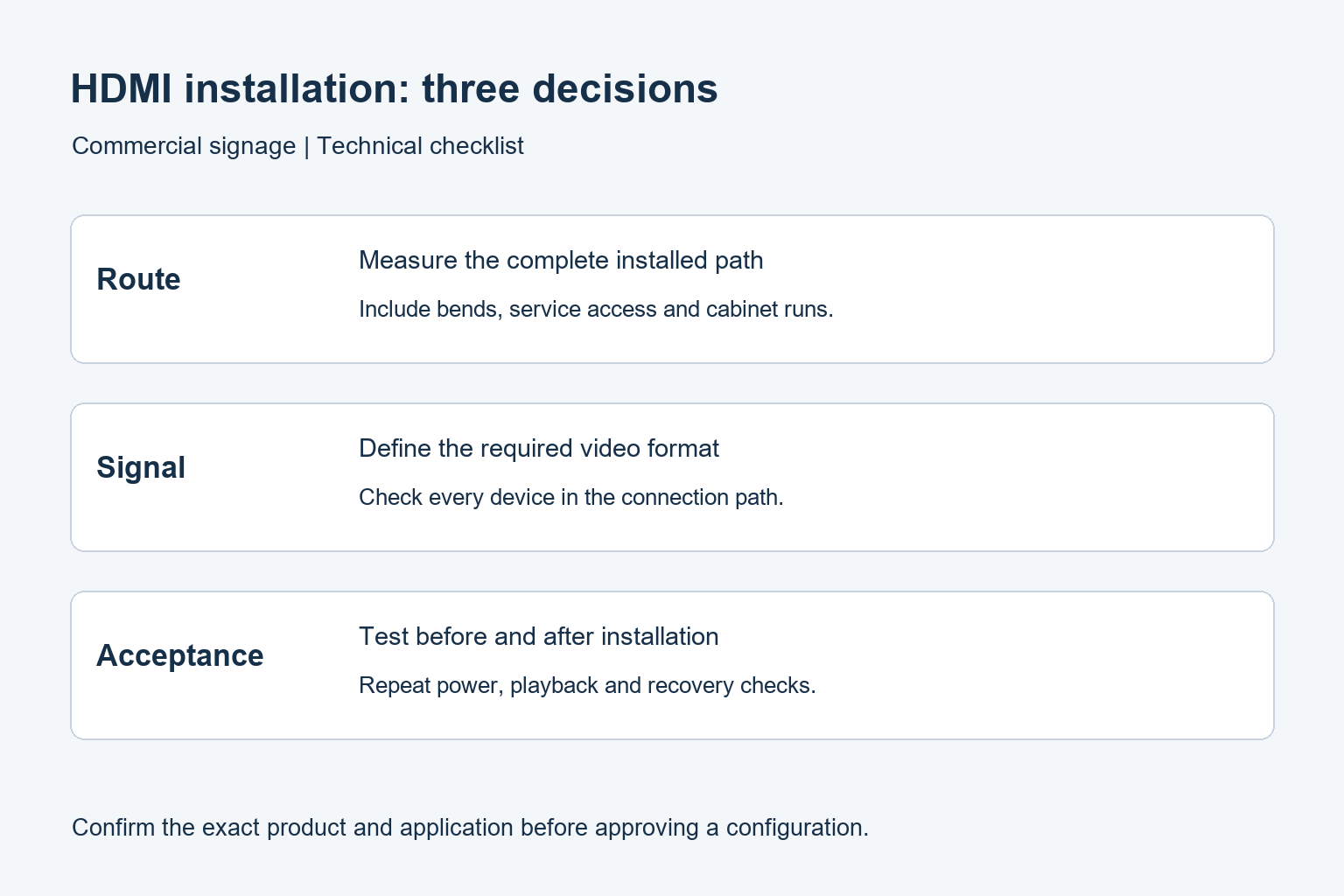

Mesurer le trajet, pas l’écart entre les appareils
Suivez le chemin du connecteur source jusqu’au connecteur de l’écran. Incluez l’armoire, l’entrée dans le mur, le passage au plafond et la descente finale. Prévoyez l’accès nécessaire à la maintenance. Une mesure en ligne droite à travers la pièce peut omettre une grande partie du parcours installé.
Indiquez chaque prise murale, coupleur, adaptateur et appareil intermédiaire sur le plan. Le chemin installé constitue un système, pas seulement le câble le plus long. Joignez le schéma prévu au devis afin que le fournisseur évalue la même liaison que celle que l’installateur réalisera.
Vérifiez le dégagement des connecteurs avant d’acheter un câble préassemblé. Une gaine peut accepter le câble mais pas sa fiche. Respectez les instructions du fabricant concernant le tirage, la courbure et la retenue mécanique. Faites confirmer le trajet et l’accès avant commande, surtout pour une liaison cachée ou difficile à remplacer.
Choisir le type de liaison en fonction du projet
Cuivre passif
Un câble passif peut être une solution simple pour une liaison locale adaptée. Confirmez le signal prévu à la longueur requise et testez le produit réel. Évitez d’ajouter plusieurs adaptateurs pour faire passer un câble à la limite de ses possibilités dans le trajet. Incluez tout l’assemblage dans l’essai de réception.
Câble HDMI actif ou optique
Les liaisons actives contiennent de l’électronique et peuvent imposer un sens de pose. Identifiez les extrémités source et écran avant de tirer le câble. Confirmez les besoins d’alimentation et toute connexion électrique séparée. Un bloc secteur inaccessible ou un câble inversé peut transformer une intervention simple en déplacement coûteux.
HDMI Cable Power est une fonction définie qui doit être prise en charge par le câble et l’appareil source. L’aspect du connecteur ne le prouve pas. HDMI LA explique aussi le sens source-écran des câbles actifs. Utilisez les instructions de l’assemblage effectivement fourni.
Consultez l’explication de HDMI LA sur le sens des câbles actifs et HDMI Cable Power.
Un système d’extension compatible
Un prolongateur peut mieux convenir au trajet qu’un long câble HDMI unique. Spécifiez l’émetteur, le récepteur, le câble de transport, l’alimentation et le signal pris en charge comme un système complet. Des connecteurs similaires ne prouvent pas la compatibilité entre émetteurs et récepteurs de fabricants différents.
Vérifiez si la commande, le retour audio et les autres fonctions requises traversent la liaison prévue. L’apparition d’une image ne suffit pas à le démontrer. Donnez à ces fonctions des lignes distinctes dans le protocole, afin qu’une image fonctionnelle ne masque pas une fonction manquante lors de la réception.
Établir une fiche d’exigences du signal
Notez le modèle du lecteur, sa configuration de sortie, le modèle de l’écran et l’entrée prévue. Incluez le trajet le plus long ainsi que les équipements de distribution ou de commutation. Pour plusieurs branches, attribuez à chacune un identifiant et une longueur, sans valider le système à partir du seul écran le plus proche.
Conservez les contenus prévus avec les exigences. Les petits textes de menu, les photos et le mouvement peuvent révéler des problèmes différents pendant la mise en service. Testez la liste de lecture finale avec ses réglages normaux, puis examinez les symptômes précis. Ne réduisez pas discrètement la qualité du signal pour rendre la démonstration stable.
Tester avant et après l’installation
Testez d’abord la source, l’écran et le câble choisis avant de poser le câble. Utilisez les réglages et accessoires prévus. Identifiez les composants testés et conservez le résultat. Cela crée une référence pour rechercher un problème qui apparaît après réalisation du trajet.
- Confirmer une image stable avec une liaison courte dont le bon fonctionnement est connu.
- Tester la liaison prévue à sa longueur totale avec l’alimentation requise.
- Ajouter les adaptateurs, prises murales et appareils intermédiaires prévus.
- Lire un contenu représentatif aux réglages vidéo convenus.
- Vérifier le démarrage, la veille et la séquence habituelle de remise en service.
- Répéter les contrôles après installation et documenter les réglages définitifs.
Choisissez une durée de test représentative du fonctionnement du site et convenez-en à l’avance. Une image momentanée n’équivaut pas à une réception achevée. Notez les coupures, pixels parasites, changements de résolution imprévus et comportements de reprise, au lieu de résumer chaque anomalie intermittente à « aucun signal ».
Quand le câble court fonctionne mais pas le trajet installé
Comparez les deux chemins composant par composant. Vérifiez le sens du câble, l’alimentation nécessaire et l’insertion des connecteurs selon les notices. Remplacez un seul élément à la fois par un élément connu comme fonctionnel lorsque l’accès le permet. Gardez les réglages initiaux jusqu’à avoir observé l’effet de chaque changement.
Si un signal plus simple fonctionne, notez-le comme résultat de diagnostic. Cela ne valide pas l’exigence initiale. Examinez les capacités spécifiées de tout le chemin et demandez à l’intégrateur d’identifier l’élément limitant avant d’accepter une modification permanente de la résolution ou du format couleur.
Un problème de liaison peut aussi venir de la négociation du signal ou de la protection des contenus. Vérifiez ces points séparément plutôt que d’attribuer chaque panne à la longueur. Joignez les références de la source, de l’écran et des appareils intermédiaires à toute demande d’assistance.
Utilisez le guide EDID si le format de sortie change ou si l’écran n’est pas correctement identifié.
Utilisez le guide de dépannage HDCP si la lecture de contenus protégés est affectée.
Les informations à conserver pour la maintenance
Étiquetez les deux extrémités avec la destination et le sens si nécessaire. Conservez le modèle du câble, sa longueur, le plan du trajet, les données d’alimentation et les réglages de réception. Recensez les pièces de rechange réellement testées. Un remplacement décrit seulement comme « un autre câble HDMI » peut ne pas reproduire la liaison validée.
Prévoyez un accès de maintenance. Le personnel doit pouvoir identifier le lecteur et les alimentations nécessaires sans tirer sur des câbles dissimulés. Convenez de la responsabilité d’une liaison défaillante et des observations que l’équipe du site doit recueillir avant une intervention.
