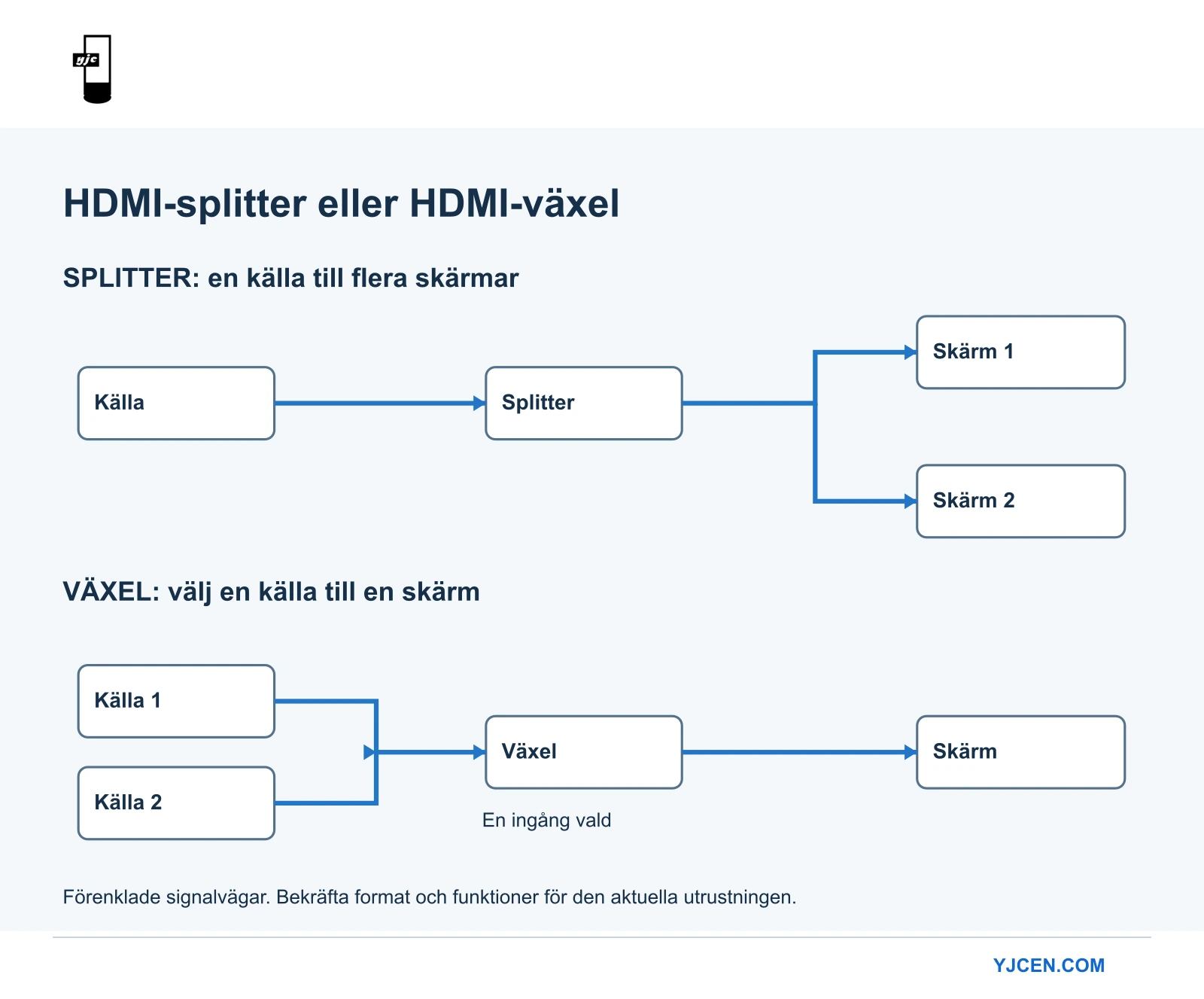

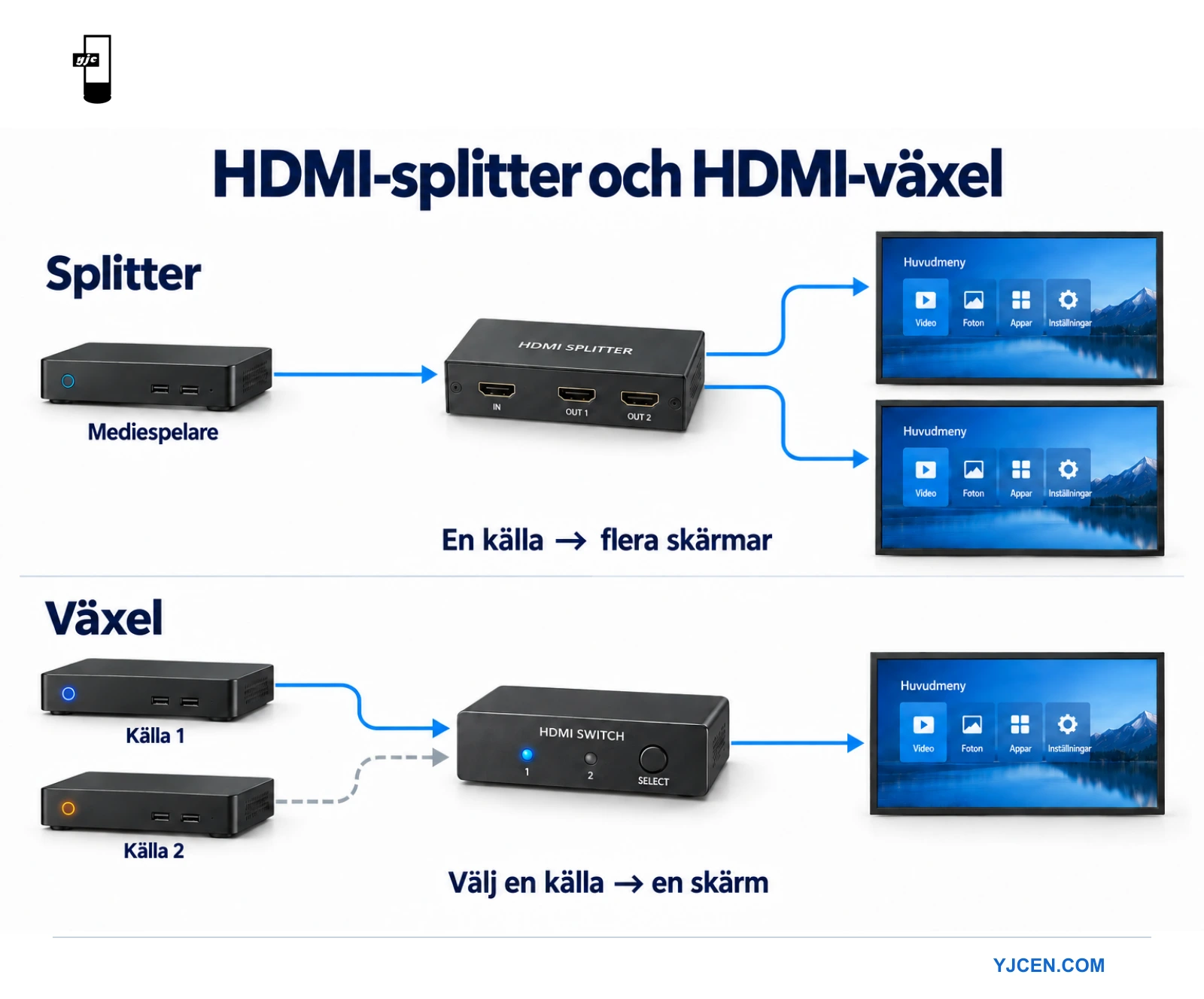

En HDMI-fördelare skickar en källa till flera skärmar. En HDMI-växel väljer mellan flera källor till en skärm. Börja med att rita vad varje skärm ska visa i den professionella skyltningsinstallationen. Antalet skärmar räcker inte för att avgöra vilken enhet som ska köpas.
Ett kafé som visar samma meny på två skärmar behöver en annan signallösning än en receptionsskärm som växlar mellan en skyltningsspelare och en evenemangskälla. Guiden förklarar skillnaden, när en matrisväxel eller videoväggsprocessor behövs och vad som ska verifieras före beställning.
Börja med signalernas riktning
Fördelare: en källa, flera destinationer
En splitter, ofta kallad distributionsförstärkare inom professionell AV, fördelar en källsignal till flera utgångar. I en enkel skyltningsinstallation får anslutna skärmar samma källinnehåll. Den skapar inte en separat spellista per skärm och gör inte en vanlig spelarutgång till flera oberoende innehållskanaler.
Skriv avsedd källa vid ingången och varje skärm vid en utgång. Om alla skärmar ska visa samma kampanj kan ritningen motsvara behovet. Om entréskärmen behöver annat innehåll än kassaskärmen uppfyller en enkel fördelare inte det innehållskravet.
Växel: flera källor, en vald utsignal
En växel väljer vilken källa som skickas till utgången. En receptionsskärm kan till exempel normalt visa en skyltningsspelare och ibland använda en separat presentationskälla. Ange hur valet görs: lokalt reglage, fjärrkommando eller dokumenterad automatik.
Bestäm vad som ska hända när en ny källa ansluts eller en aktiv källa slutar sända. Automatisk växling kan vara användbar i en tillämpning och störande i en annan. Testa normal driftsekvens, inklusive vilken källa som ska återkomma efter ett evenemang och vad personalen gör om fel innehåll visas.
Matrisväxel: flera källor och destinationer
En matrisväxel dirigerar källor till flera utgångar. Den kan passa ett projekt där olika skärmar ska visa olika valda källor. Bekräfta nödvändiga kopplingskombinationer och hur operatörerna väljer dem. En enhet med många kontakter bevisar inte att den ger den signalstyrning som behövs.
Extrons produktkategorier skiljer mellan distributionsförstärkare, växlar och matrisväxlar.
Bestäm om skärmarna delar innehåll eller bara schema
Två skärmar kan följa samma öppettider men behöva olika budskap. Skilj innehållsdistribution från strömschemaläggning. Fråga om projektet behöver identisk bild, individuella spellistor, synkroniserad uppspelning eller en gemensam bild över flera paneler. Det är olika krav.
För oberoende spellistor, utvärdera separata spelare eller ett dokumenterat uppspelningssystem med flera utgångar. För en sammanhängande bild över flera paneler, bekräfta beskärning, layout och bearbetningsfunktioner i skärmarna eller styrenheten. Beställ inte en enkel fördelare i förväntan att den skapar videoväggens separata bilddelar.
Använd guiden om videoväggsstyrenheter när en bild ska fördelas över flera paneler.
Kontrollera mer än antalet in- och utgångar
Det fullständiga signalformatet
Dokumentera önskad upplösning, uppdateringsfrekvens och färgformat för källan och varje utgång. Bekräfta kombinationerna i utrustningens dokumentation. En framhävd ”4K”-beteckning beskriver inte alla kombinationer. Kontrollera även ljudkrav om systemet faktiskt använder ljud.
Lista kabellängder och eventuella förlängare på varje gren. Ett lyckat test på närmaste skärm godkänner inte den längst bort. Testa vald enhet med föreslagen strömförsörjning och installerade länkkomponenter och dokumentera slutlig skärmkonfiguration.
Olika skärmar med samma källa
Skärmar med olika kapacitet kräver en tydlig plan. Fråga hur enheten väljer eller hanterar informationen som lämnas till källan och om utgångsskalning finns. Anta inte att varje fördelare justerar varje utgång separat. Om skalning krävs, specificera och verifiera den i vald modell.
Definiera godtagbar bild på varje skärm före driftsättning. En ändring av källan för att passa en äldre skärm kan påverka hela systemet. Dokumentera överenskommet format och testa alla destinationer tillsammans, inklusive den anslutnings- och frånkopplingssekvens som förväntas vid service.
Vår EDID-guide förklarar varför källans val av utgångsformat beror på den anslutna signalvägen.
Skyddat innehåll och styrning
Kontrollera stöd för innehållsskydd i källa, distributionsutrustning och skärmar när planerat innehåll kräver det. Ett fungerande skrivbord eller en oskyddad testbild visar inte att skyddad uppspelning fungerar. Använd det faktiska innehåll ni har rätt att spela upp och dokumenterad utrustningskonfiguration vid acceptanskontrollen.
Bekräfta även ström- och ingångsstyrning separat. Videodistribution ger inte automatiskt en tillförlitlig styrväg. Om fjärrkommandon ingår i driftplanen, testa vilka skärmar som svarar och vad som händer efter viloläge eller spelaromstart.
Granska HDMI CEC-kontrollerna om installationen använder HDMI-baserad styrning.
En användbar arbetsgång för driftsättning
Testa först en källa och en skärm direkt. Lägg sedan till föreslagen fördelnings- eller växlingsenhet och därefter resterande utgångar. Behåll samma godkända inställningar när komponenter läggs till så att ett nytt fel kan kopplas till ett tydligt steg.
- Bekräfta normalinnehållet på varje nödvändig skärm.
- Testa varje källval eller kopplingsförval som personalen använder.
- Kontrollera förväntad start- och avstängningssekvens.
- Koppla från och återanslut en gren endast enligt utrustningens anvisningar.
- Verifiera att service på en gren får förväntad effekt på de andra.
- Dokumentera återställningssteg, enhetsinställningar och olösta problem.
Involvera personen som ska använda systemet. En tekniskt giltig signalstyrning kan ändå vara opraktisk om personalen inte kan återgå till normal spellista. Märk godkända reglage och håll dagliga instruktioner åtskilda från tekniska inställningar som inte bör ändras utan anledning.
Vad inköpsunderlaget bör innehålla
Tillhandahåll källista, skärmlista och en enkel kopplingstabell. Ange vad varje skärm visar under normal drift och vid särskilda evenemang. Ta med önskat signalformat, anslutningsavstånd, styrmetod och behov av oberoende innehåll eller en bild fördelad över flera paneler.
Håll eventuella framtida signalvägar separata från aktuella acceptanskrav. Då kan integratören förklara vilken kapacitet som ingår och vad som kräver annan hårdvara. Betala inte för en större enhet utan att veta om extra kontakter faktiskt stödjer utbyggnadsplanen.
