Dois displays para ambientes externos podem ter o mesmo tamanho, resolução e brilho especificado de 3.000 nits e, ainda assim, ser adequados a locais diferentes.
Para escolher o display correto, é preciso responder a duas perguntas em conjunto: As pessoas conseguem ler o conteúdo e o equipamento consegue funcionar conforme necessário nesse local?
Alto brilho não comprova resistência à chuva e à poeira. Um gabinete protetor, por si só, também não comprova que o painel LCD suporte exposição prolongada ao calor e ao sol.
Comece identificando as condições que o display precisa suportar. Elimine configurações que não atendam a esses requisitos e depois compare as opções restantes. Uma especificação superior em um aspecto não compensa um requisito ausente em outro.
Este guia aborda sinalização digital LCD para ambientes externos, incluindo displays publicitários, cardápios digitais para drive-thru e telas de informação pública.
Guia rápido: siga esta ordem de escolha
Siga estas etapas para comparar displays para o seu local.
- Defina o local: Identifique a incidência direta de sol, a exposição à chuva, as temperaturas locais e a posição do público.
- Confira a adequação ao ambiente: Avalie a proteção contra entrada de poeira e água, a temperatura de operação, a durabilidade dos materiais e a resistência a impactos.
- Verifique a legibilidade: Analise brilho, reflexos, tamanho do texto e ângulos de visualização em conjunto.
- Compare configurações completas: Determine o que a proposta inclui, do vidro protetor e dos suportes ao reprodutor de mídia e à conectividade.
- Acorde os critérios de aceitação: Especifique conteúdo, posições de leitura e condições de operação que a instalação pronta deve atender.

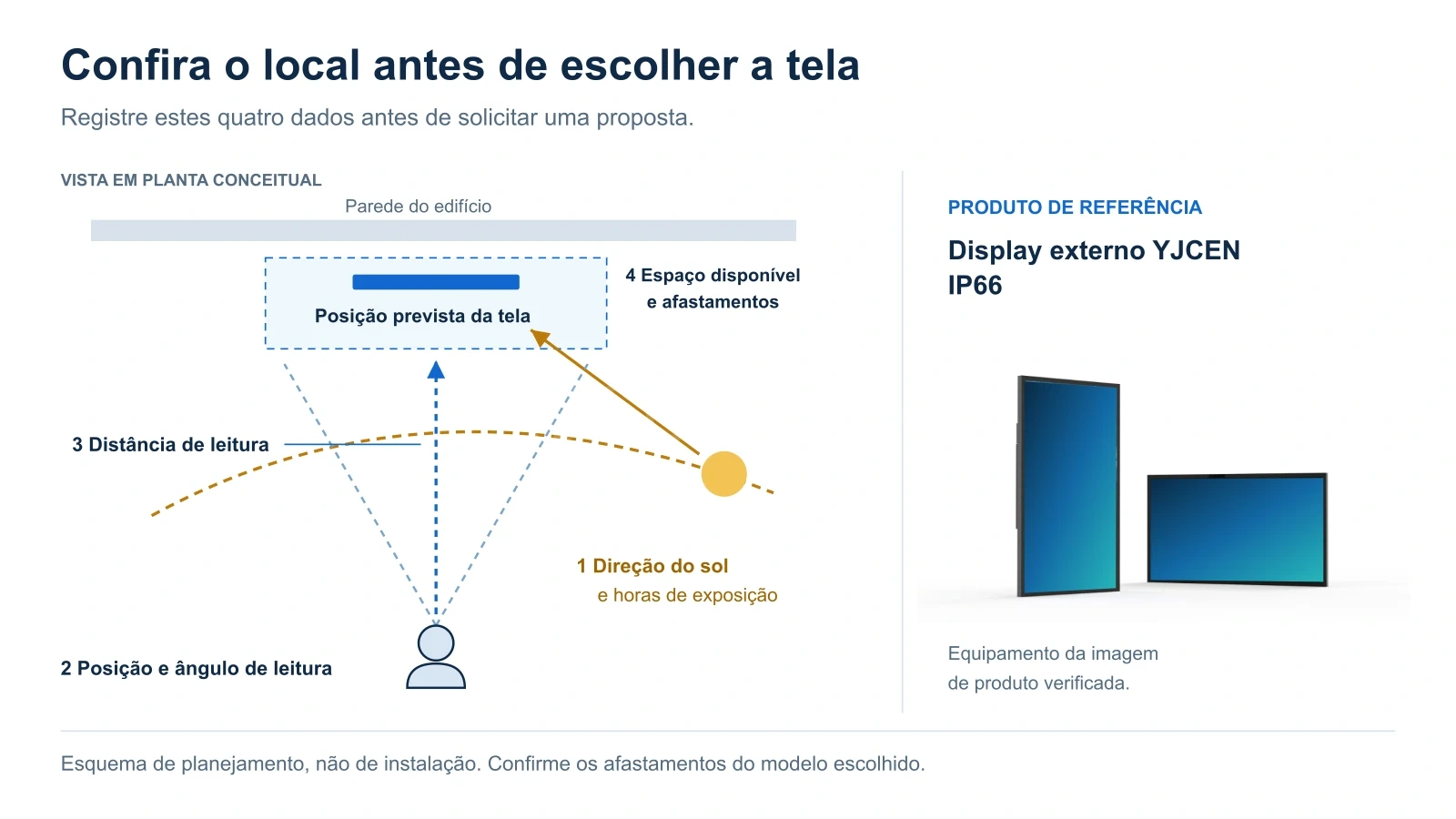

1. Defina o que “externo” significa no seu local
Um display exposto à beira de uma via, um cardápio sob uma cobertura e uma tela atrás de uma vitrine enfrentam condições diferentes. Eles não devem receber automaticamente a mesma configuração.
| Condição de instalação | Prioridades de avaliação | Erro comum |
|---|---|---|
| Totalmente exposto ao sol e à chuva | Proteção contra entrada de poeira e água, legibilidade ao sol e desempenho térmico | A frente é protegida, mas conexões traseiras ou entradas de cabos permanecem expostas |
| Sob uma cobertura com laterais abertas | Sol inclinado, chuva levada pelo vento e posição de leitura | Sombra ao meio-dia é confundida com sombra durante todo o dia |
| Atrás de uma vitrine, voltado para a rua | Reflexos do vidro, calor solar e legibilidade através da vitrine | Presume-se que um display de alto brilho para vitrines seja adequado para instalação externa exposta |
| Ao alcance de pedestres ou próximo de uma faixa de circulação | Proteção contra impactos, fixação segura e informações claras | A aparência recebe mais atenção que os riscos de contato e as restrições de instalação |
Antes de pedir uma proposta, prepare uma foto do local, a orientação do display, as horas aproximadas de sol direto, as temperaturas extremas locais, a distância de leitura e exemplos de conteúdo.
Esses dados identificam os recursos essenciais e ajudam a evitar gastos com capacidades desnecessárias para o local.
2. Escolha brilho suficiente e avalie os reflexos
Nit é uma unidade de luminância: um nit equivale a uma candela por metro quadrado, ou cd/m². Ele descreve o brilho da superfície do display, não mede diretamente a luz solar que incide sobre ela.
Para locais externos iluminados, inclusive sob sol direto, um display de 3.000 nits é uma configuração útil a avaliar. Porém, nenhum limite único de brilho garante legibilidade em todas as instalações.
Os reflexos também afetam o resultado.
Quando a luz ambiente é refletida pela superfície, as áreas escuras parecem mais claras. Isso reduz a diferença visível entre texto e fundo. Aumentar o brilho pode ajudar, mas não substitui o controle eficaz dos reflexos.
Em sua discussão sobre legibilidade sob luz solar e diurna publicada pelo NIST, Edward F. Kelley avalia o desempenho por meio da luz refletida e do contraste com iluminação ambiente. Isso explica por que brilho e contraste medido no escuro não descrevem completamente a visualização externa.
Avalie três fatores em conjunto:
- Emissão luminosa: O display oferece brilho suficiente para o local?
- Reflexos: O vidro protetor produz ofuscamento ou reflexos espelhados que atrapalham a leitura?
- Conteúdo: Textos e símbolos essenciais são grandes e distintos o suficiente?
Uma peça promocional com um título grande é mais fácil de ler que um cardápio com muitos itens e preços. A mesma tela pode apresentar resultados diferentes nessas tarefas.
Se o display opera após escurecer, confira também o ajuste automático de brilho. A alta emissão diurna deve ser equilibrada com conforto visual noturno.
Critério de decisão: Se o conteúdo estiver difícil de ler, identifique primeiro se a causa é brilho insuficiente, reflexos ou diagramação. Mais nits não resolvem todos os problemas de legibilidade.
3. Entenda IP66 como proteção contra ingresso, não como qualificação externa completa
O sistema de classificação IP é definido pela IEC 60529, Graus de proteção providos por invólucros.
Para IP66:
- O primeiro 6 indica proteção estanque à poeira.
- O segundo 6 indica proteção contra jatos potentes de água nas condições de ensaio especificadas.
Esse significado também é explicado no guia técnico da BAPI sobre os graus de proteção IEC de invólucros.
IP66 é relevante na escolha de um display exposto à poeira e à chuva. Não comprova adequação à imersão, a altas temperaturas, à corrosão salina ou a impactos mecânicos.
Confira o alcance da classificação. Uma especificação apenas para a frente não significa proteção equivalente na traseira, nas conexões e em todo o gabinete.
A instalação também importa. Entradas de cabos, tampas e conectores devem preservar a proteção prevista. Aberturas não aprovadas ou conexões mal vedadas podem comprometer um gabinete adequado.
Critério de decisão: Em instalações expostas, compare a proteção do display completo e conectado. Avalie salinidade, água acumulada e condições especiais de limpeza separadamente, sem presumir que IP66 as cubra.
4. Avalie a resistência ao calor do display completo
Um display externo recebe calor de duas fontes: os componentes em operação e a radiação solar.
A temperatura do ar ambiente, portanto, difere da temperatura do vidro sob o sol, do painel LCD e dos componentes internos.
A faixa de operação é útil, mas suas condições importam. Por exemplo, as especificações oficiais da LG para o 55XE3P-B distinguem limites superiores com e sem sol direto. A temperatura deve ser lida junto com as condições de exposição aplicáveis.
Uma avaliação térmica completa inclui:
- Painel LCD: Adequação à temperatura e à exposição solar previstas.
- Materiais ópticos: Resistência ao calor de películas, materiais difusores e adesivos.
- Gabinete e vedações: Adequação à exposição externa prolongada e às variações de temperatura.
- Projeto térmico: Como o calor é retirado dos componentes internos.
- Configuração de instalação: Se uma parede, acabamento decorativo ou gabinete adicional restringe a dissipação.
Um gabinete metálico sozinho não comprova a adequação térmica do painel e dos materiais ópticos internos.
Evite combinar especificações separadas em uma promessa de operação sem respaldo. Alto brilho e ampla faixa térmica não demonstram automaticamente que a mesma luminosidade será mantida na temperatura ambiente máxima sob sol intenso.
Critério de decisão: Em locais quentes e ensolarados, confira o desempenho em condições comparáveis às do projeto, inclusive uma eventual redução de brilho por proteção térmica. Em locais frios, diferencie operação contínua de inicialização após uma parada prolongada.

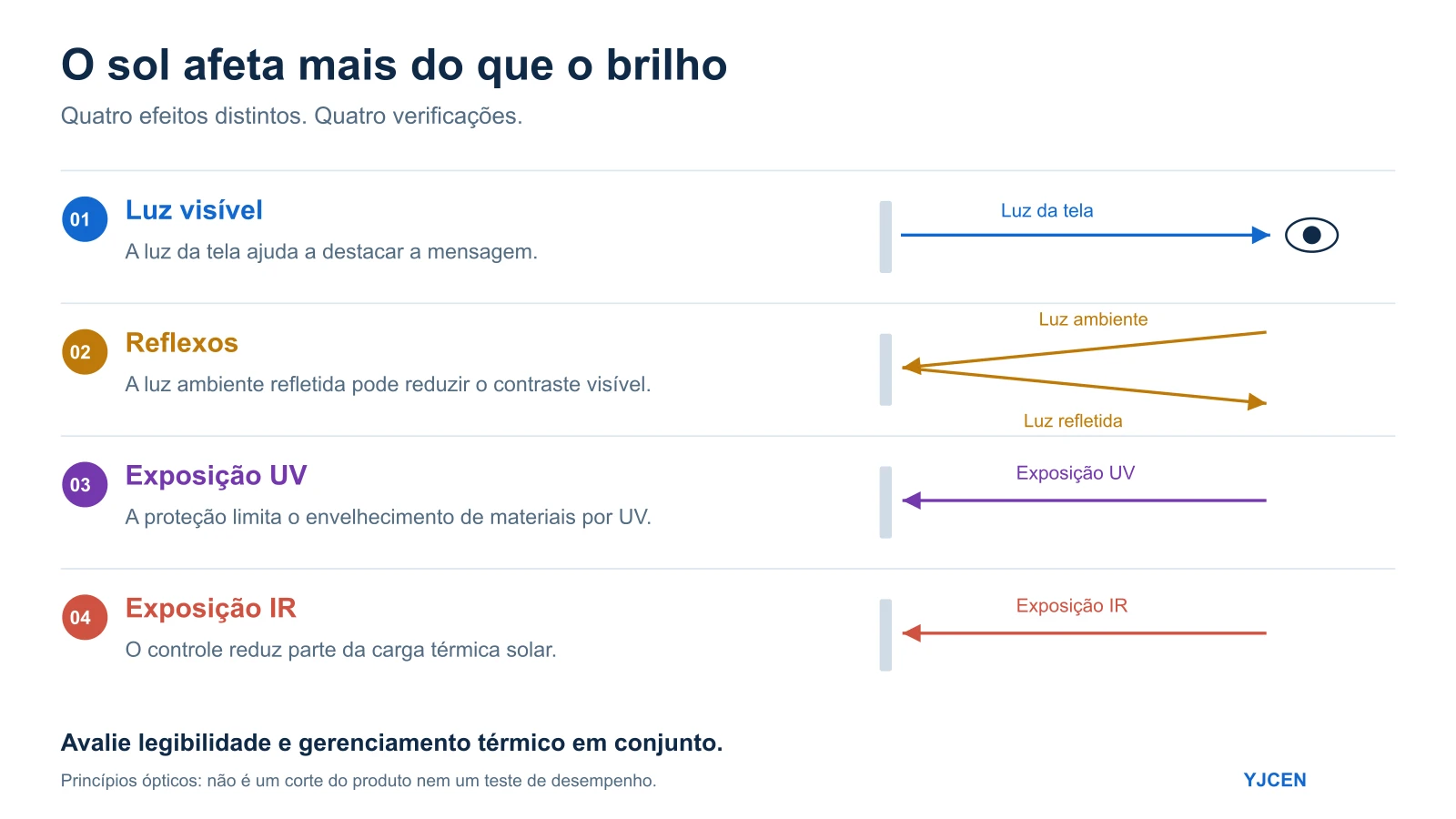

5. Entenda os diferentes papéis de UV, IR e controle de reflexos
“Proteção solar” pode descrever várias funções. Entender cada uma torna a comparação entre produtos mais útil.
| Característica | Finalidade principal | O que não comprova |
|---|---|---|
| Proteção UV | Reduz a exposição ultravioleta que afeta materiais sensíveis | Alta rejeição de calor por si só |
| Controle de IR | Reduz parte da carga térmica solar incidente | Rejeição de todo o calor solar ou substituição do gerenciamento térmico |
| Tratamento antiofuscamento ou antirreflexo | Reduz a interferência visual causada por reflexos | Brilho suficiente ou durabilidade em altas temperaturas |
Por exemplo, a documentação da série Prestige da 3M descreve proteção UV e rejeição infravermelha separadamente e identifica as condições de medição do desempenho IR. Essa distinção ajuda a comparar afirmações de fornecedores.
Uma porcentagem alta de bloqueio UV não deve ser interpretada como a mesma porcentagem de rejeição da energia solar total. Os valores de rejeição infravermelha também precisam de uma faixa de comprimentos de onda e de uma base de medição definidas para permitir comparação útil.
No display, avalie como essas medidas atuam no conjunto óptico pronto. Continuam sendo necessárias imagens claras, transmissão adequada de luz visível e dissipação eficaz.
Se a proposta informa apenas “UV + IR”, identifica uma abordagem de proteção, mas não fornece dados suficientes para comparar o desempenho de dois produtos.
Critério de decisão: Com exposição solar prolongada, avalie UV e IR junto com os materiais resistentes ao calor e o projeto térmico. Nenhuma porcentagem de rejeição substitui uma avaliação térmica completa.
6. Adeque a proteção contra impactos à instalação
Um display ao alcance de pedestres, bagagens ou carrinhos enfrenta riscos de contato diferentes de um equipamento instalado em altura.
A proteção contra impactos mecânicos é classificada pelo sistema IK conforme a IEC 62262. Ela atende a uma necessidade diferente da proteção IP contra entrada de poeira e água.
Quando houver um grau IK, identifique o elemento abrangido:
- O vidro protetor.
- O gabinete.
- O conjunto completo.
Se a documentação especifica vidro protetor IK10, descreva-o dessa forma. Não estenda automaticamente o grau a todas as partes do equipamento.
A espessura do vidro por si só não substitui uma classificação de impacto, e essa classificação não substitui uma fixação segura.
Critério de decisão: Em instalações acessíveis ao público, avalie primeiro a proteção frontal e a segurança da fixação; depois, a altura ou proteção física adicional, conforme necessário. Resistência a impactos não significa que seja inquebrável.
7. Compare propostas na mesma base
Uma comparação limitada a tamanho, brilho e preço pode ocultar diferenças importantes.
Use condições consistentes ao avaliar os produtos selecionados:
| Item de comparação | O que deve ser comparável |
|---|---|
| Brilho | Base de medição e configuração final proposta |
| Legibilidade ao sol | Conteúdo, distância, ângulo e condições de iluminação |
| Proteção IP | Gabinete completo versus proteção parcial, incluindo entradas de cabos conectadas |
| Faixa de temperatura | Operação versus armazenamento e aplicabilidade sob sol direto |
| Proteção UV e IR | Base de medição e componentes ou camadas abrangidos |
| Proteção IK | Vidro, gabinete ou conjunto completo |
| Equipamentos de montagem | Suportes, bases, componentes de vedação e acessórios incluídos |
| Reprodução e conectividade | Reprodutores, licenças de software e módulos de rede padrão ou opcionais |
Identifique primeiro quais propostas atendem aos requisitos essenciais. Depois compare os preços dessas configurações qualificadas.
Por exemplo, sem avaliação adicional, um display mais barato com proteção apenas frontal não equivale a uma configuração completa para ambiente externo exposto.
Por outro lado, uma especificação superior não oferece automaticamente mais valor se o local não a exige.
Um projeto real: desempenho externo, conteúdo do cardápio e espaço disponível
No projeto YJCEN de cardápios digitais de tela dupla para o drive-thru de um restaurante europeu, o cliente planejava os equipamentos de um novo restaurante.
A seleção precisava acomodar cardápios e promoções, caber no espaço ao lado da pista e integrar o planejamento geral de rotas separadas para pedestres e veículos.
A configuração escolhida incluiu duas unidades autoportantes de tela dupla, cada uma com dois displays verticais de 55 polegadas — quatro telas no total —, com brilho de 3.000 nits e proteção IP66.
O projeto reúne três decisões práticas:
- O ambiente define os requisitos do equipamento. Brilho e proteção devem ser adequados à aplicação ao lado da pista.
- O conteúdo orienta a configuração das telas. Categorias, preços e promoções influenciam a área de exibição necessária.
- O local limita a disposição. Adicionar telas aumenta a largura total, que precisa caber na área disponível.
Em um projeto semelhante, use o cardápio planejado para definir a área necessária e depois avalie configurações de uma ou várias telas conforme espaço e visibilidade.
O valor do exemplo está no processo de seleção. A disposição de tela dupla atendia a esse projeto; não é uma recomendação padrão para todos os restaurantes.
8. Verifique legibilidade e operação juntas antes da compra
Uma demonstração útil deve se aproximar da instalação pretendida tanto quanto for viável.
Combine cinco pontos com antecedência:
- Conteúdo: Use cardápios, anúncios ou páginas informativas representativos, não apenas imagens vibrantes em tela cheia.
- Posição de leitura: Confira a distância e os principais ângulos previstos, incluindo óculos de sol polarizados quando pertinente.
- Horário: Inclua os períodos em que o sol ou os reflexos forem mais desafiadores.
- Configuração: Use o vidro protetor, a orientação e a disposição de instalação previstos.
- Resultados: Determine se as informações essenciais continuam legíveis e se reduções de brilho ou outros comportamentos afetam o uso pretendido.
Uma breve demonstração no local ajuda a avaliar a legibilidade. Não substitui documentos de ensaios ambientais e térmicos. Ambos contribuem para a decisão de compra.
Se não houver uma amostra no local, analise demonstrações e evidências técnicas em condições comparáveis e acorde os requisitos de aceitação da instalação entregue.
Fotografias documentam o local, mas a exposição da câmera altera o brilho aparente da tela. Elas não devem ser a única evidência de legibilidade.
Como o display externo IP66 da YJCEN atende a esses requisitos
Para projetos que exigem alto brilho, proteção contra poeira e água e uma ampla faixa de temperatura ambiente de operação, o display externo IP66 da YJCEN é uma configuração a considerar.
Suas características especificadas abrangem os principais critérios apresentados neste guia:
| Característica do produto | Requisito de seleção correspondente |
|---|---|
| Brilho de 3.000 nits | Emissão luminosa para ambientes de visualização claros |
| Proteção IP66 | Proteção contra entrada de poeira e água |
| Temperatura ambiente de operação de −45°C a +65°C | Compatibilidade da faixa especificada com as condições do local |
| LCD resistente ao calor e materiais ópticos relacionados | Adequação dos componentes às condições térmicas externas |
| Proteção UV + IR | Controle da exposição ultravioleta e de parte da carga térmica solar |
| Vidro antiofuscamento e projeto com polarização circular | Controle de reflexos e visualização com óculos de sol polarizados |
| Vidro protetor temperado de 5 mm, especificado como IK10 | Proteção contra impactos no vidro frontal |
O modelo e a instalação finais devem ser compatíveis com a exposição solar, o clima, a distância de leitura, o conteúdo e a estrutura de montagem do local.
Ao solicitar uma proposta, forneça fotos do local, orientação da tela, horas de sol direto, condições térmicas e exemplos de conteúdo. Esses dados ajudam a transformar uma consulta genérica em uma configuração adequada ao projeto.
Tomando a decisão final
Liste os requisitos da instalação e avalie cada configuração selecionada em relação a eles.
Se faltar um requisito essencial, resolva-o antes de comparar recursos opcionais. Resolução maior, funções extras de software ou preço menor não compensam uma limitação ambiental que impeça o display de cumprir sua função.
Quando várias propostas atenderem aos requisitos, compare o custo total entregue, as funções de controle, as condições de serviço e a facilidade de uso.
A escolha final deve ter uma base clara: o display consegue operar no seu local, seguir sua programação de funcionamento e permitir que o público leia as informações que você precisa comunicar.
