Due display da esterno possono avere le stesse dimensioni, risoluzione e luminosità dichiarata di 3.000 nit, ma risultare adatti a posizioni diverse.
Per scegliere il display giusto occorre rispondere insieme a due domande: Il pubblico riesce a leggere i contenuti e l’apparecchio può funzionare come richiesto in quel luogo?
Un’elevata luminosità non dimostra la resistenza a pioggia e polvere. Un involucro protettivo, da solo, non dimostra che il pannello LCD possa sopportare un’esposizione prolungata al calore e al sole.
Individuate prima le condizioni che il display deve sopportare. Escludete le configurazioni che non soddisfano tali requisiti, quindi confrontate le opzioni rimanenti. Una specifica superiore in un ambito non compensa un requisito mancante in un altro.
Questa guida riguarda il digital signage LCD da esterno, compresi display pubblicitari, menu digitali per drive-through e schermi informativi pubblici.
Guida rapida: seguite questo ordine
Seguite questi passaggi per confrontare i display per il vostro sito.
- Definite il sito: Individuate sole diretto, esposizione alla pioggia, temperature locali e posizione degli osservatori.
- Verificate l’idoneità ambientale: Esaminate protezione contro le infiltrazioni, temperatura operativa, durabilità dei materiali e resistenza agli urti.
- Verificate la leggibilità: Valutate insieme luminosità, riflessi, dimensioni del testo e angoli di visione.
- Confrontate configurazioni complete: Chiarite cosa comprende il preventivo, dal vetro protettivo e dai supporti al lettore multimediale e alla connettività.
- Concordate i criteri di accettazione: Specificate contenuti, posizioni di lettura e condizioni operative che l’installazione finita deve supportare.
1. Definite cosa significa «esterno» nel vostro sito
Un display esposto lungo una strada, un menu sotto una tettoia e uno schermo dietro una vetrina affrontano condizioni diverse. Non devono ricevere automaticamente la stessa configurazione.
| Condizioni di installazione | Priorità da valutare | Errore frequente |
|---|---|---|
| Esposizione completa a sole e pioggia | Protezione contro le infiltrazioni, leggibilità al sole e prestazioni termiche | Il frontale è protetto, ma connessioni posteriori o ingressi dei cavi restano esposti |
| Sotto una tettoia aperta lateralmente | Sole obliquo, pioggia spinta dal vento e posizione di lettura | L’ombra a mezzogiorno viene confusa con l’ombra per tutta la giornata |
| Dietro una vetrina, rivolto verso la strada | Riflessi della vetrina, calore solare e leggibilità attraverso il vetro | Si presume che un display da vetrina ad alta luminosità sia adatto a un’installazione esterna esposta |
| A portata dei pedoni o vicino a una corsia | Protezione dagli urti, fissaggio sicuro e informazioni chiare | L’aspetto dello schermo riceve più attenzione dei rischi di contatto e dei vincoli di installazione |

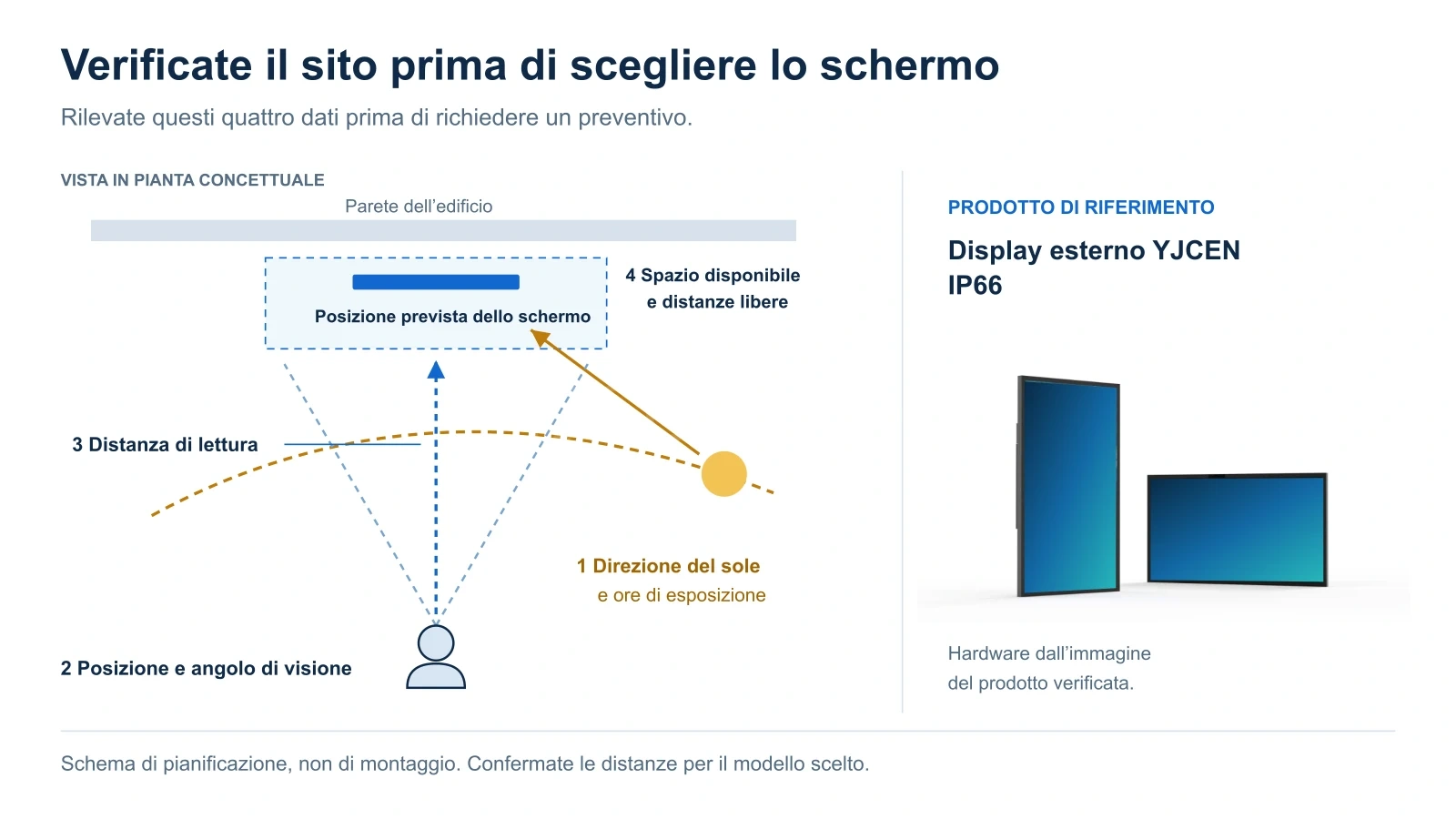

Prima di richiedere un preventivo, preparate una foto del sito, l’orientamento del display, le ore indicative di sole diretto, le temperature estreme locali, la distanza di lettura e contenuti di esempio.
Questi dati identificano le caratteristiche indispensabili ed evitano di pagare per capacità non necessarie nel luogo previsto.
2. Scegliete una luminosità sufficiente e valutate i riflessi
Il nit è un’unità di luminanza: un nit equivale a una candela per metro quadrato, cioè cd/m². Descrive la luminosità della superficie del display, non misura direttamente la luce solare incidente.
Per ambienti esterni luminosi, anche con sole diretto, un display da 3.000 nit è una configurazione utile da valutare. Nessuna singola soglia di luminosità garantisce però la leggibilità in ogni installazione.
Anche i riflessi influiscono sul risultato.
Quando la luce ambientale si riflette sulla superficie, le aree scure appaiono più chiare. Si riduce così la differenza visibile tra testo e sfondo. Aumentare la luminosità può aiutare, ma non sostituisce un controllo efficace dei riflessi.
Nella sua analisi della leggibilità alla luce solare e diurna pubblicata tramite il NIST, Edward F. Kelley valuta le prestazioni attraverso la luce riflessa e il contrasto in luce ambientale. Ciò spiega perché luminosità e contrasto misurato al buio non descrivano completamente la visibilità all’aperto.
Valutate insieme tre fattori:
- Emissione luminosa: Il display offre luminosità sufficiente per il sito?
- Riflessi: Il vetro protettivo produce abbagliamento o riflessi a specchio fastidiosi?
- Contenuti: Testi e simboli essenziali sono abbastanza grandi e distinguibili?
Una pubblicità con un titolo grande è più leggibile di un menu con molti articoli e prezzi. Lo stesso schermo può rispondere diversamente a questi due compiti.
Se il display funziona dopo il tramonto, verificate anche la regolazione automatica della luminosità. L’elevata emissione diurna deve conciliarsi con il comfort visivo notturno.
Criterio di scelta: Quando i contenuti sono poco leggibili, individuate prima la causa: luminosità insufficiente, riflessi o impaginazione. Più nit non risolvono ogni problema di leggibilità.
3. Considerate IP66 come protezione contro le infiltrazioni, non come idoneità esterna completa
Il sistema di classificazione IP è definito dalla norma IEC 60529, Gradi di protezione degli involucri.
Per IP66:
- Il primo 6 indica protezione a tenuta di polvere.
- Il secondo 6 indica protezione contro potenti getti d’acqua nelle condizioni di prova specificate.
Questo significato è spiegato anche nella guida tecnica BAPI ai gradi di protezione IEC degli involucri.
IP66 è pertinente per display esposti a polvere e pioggia. Non dimostra idoneità a immersione, alte temperature, corrosione salina o urti meccanici.
Verificate il campo di applicazione. Una specifica relativa soltanto al frontale non implica una protezione equivalente per retro, collegamenti e intero involucro.
Anche l’installazione conta. Ingressi dei cavi, sportelli e connettori devono mantenere la protezione prevista. Aperture non approvate o collegamenti mal sigillati possono compromettere un involucro altrimenti adatto.
Criterio di scelta: Per installazioni esposte, confrontate la protezione del display completo e collegato. Valutate separatamente sale, ristagni d’acqua o pulizie particolari, senza presumere che IP66 li copra.
4. Valutate la resistenza al calore dell’intero display
Un display da esterno riceve calore da due fonti: i componenti in funzione e la radiazione solare.
La temperatura dell’aria circostante differisce quindi da quella del vetro esposto al sole, del pannello LCD o dei componenti interni.
L’intervallo operativo è utile, ma contano le condizioni associate. Per esempio, le specifiche ufficiali LG del 55XE3P-B distinguono i limiti superiori con e senza sole diretto. Una temperatura va quindi letta insieme alle condizioni di esposizione applicabili.
Una valutazione termica completa comprende:
- Pannello LCD: Idoneità alla temperatura e all’esposizione solare previste.
- Materiali ottici: Resistenza al calore di pellicole, diffusori e adesivi.
- Involucro e guarnizioni: Idoneità all’esposizione esterna prolungata e alle variazioni termiche.
- Progettazione termica: Modalità di allontanamento del calore dai componenti interni.
- Assetto di installazione: Eventuali limitazioni alla dissipazione dovute a pareti, rivestimenti decorativi o involucri aggiuntivi.
Un involucro metallico da solo non dimostra l’idoneità termica del pannello e dei materiali ottici interni.
Non combinate specifiche separate per ricavarne una promessa operativa non documentata. Un’elevata luminosità e un ampio intervallo termico non dimostrano automaticamente che la luminosità resti invariata alla massima temperatura ambiente sotto sole intenso.
Criterio di scelta: Nei luoghi caldi e soleggiati, verificate le prestazioni in condizioni paragonabili al progetto, compresa un’eventuale riduzione della luminosità per protezione termica. Nei luoghi freddi, distinguete il funzionamento continuo dall’avvio dopo una lunga interruzione.

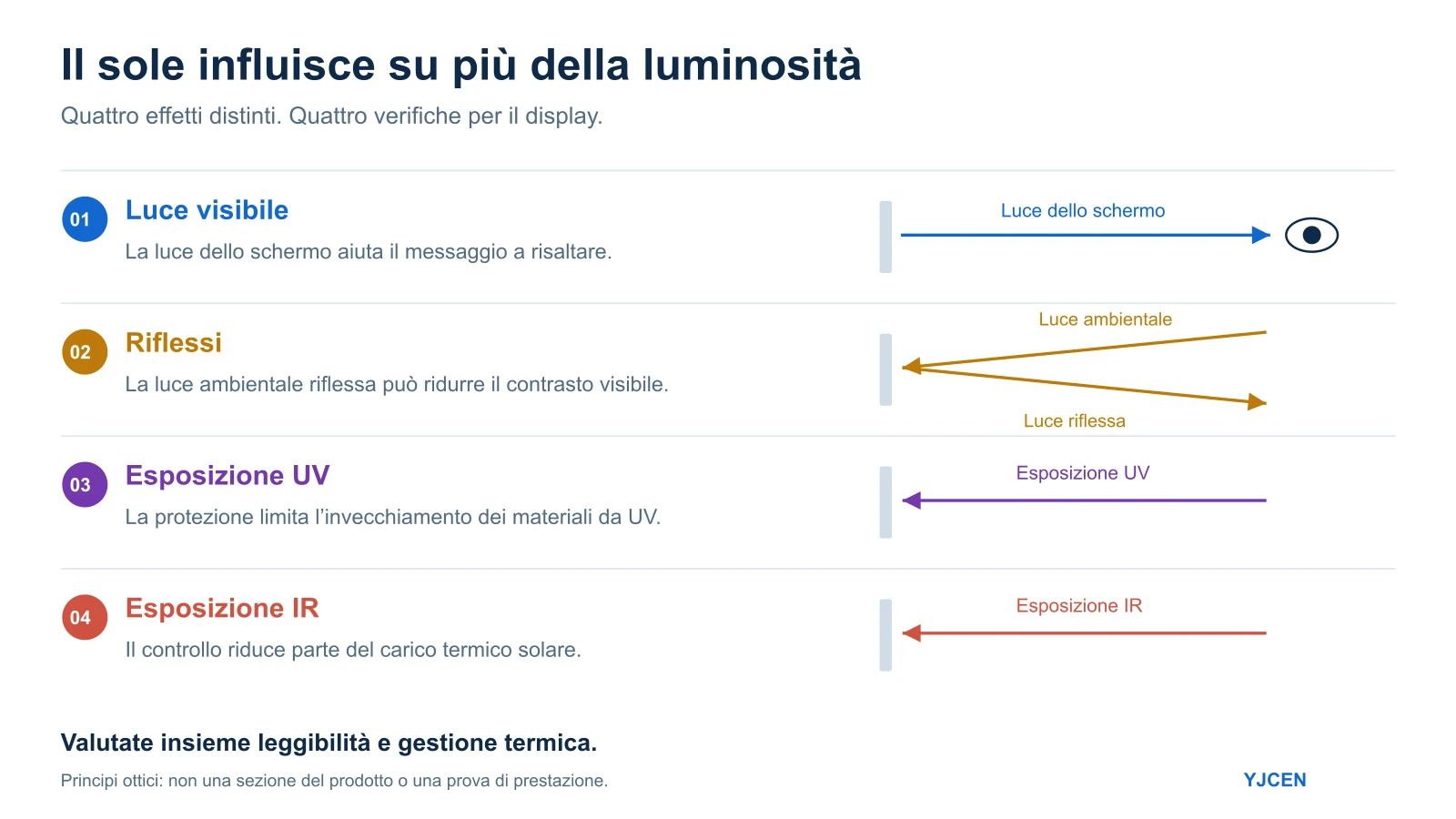

5. Comprendete i diversi ruoli di UV, IR e controllo dei riflessi
«Protezione solare» può indicare funzioni diverse. Comprenderle singolarmente rende più utile il confronto tra prodotti.
| Caratteristica | Scopo principale | Cosa non dimostra |
|---|---|---|
| Protezione UV | Riduce l’esposizione ultravioletta dei materiali sensibili | Una forte reiezione del calore da sola |
| Controllo IR | Riduce parte del carico termico solare incidente | La reiezione di tutto il calore solare o la sostituzione della gestione termica |
| Trattamento antiriflesso diffusivo o rivestimento a bassa riflessione | Riduce l’interferenza visiva causata dai riflessi | Luminosità sufficiente o durabilità alle alte temperature |
Per esempio, la documentazione della serie Prestige di 3M descrive separatamente protezione UV e reiezione dell’infrarosso, indicando le condizioni di misura delle prestazioni IR. Questa distinzione aiuta a confrontare le dichiarazioni dei fornitori.
Un’elevata percentuale di blocco UV non equivale alla stessa percentuale di reiezione dell’energia solare totale. Anche i valori IR richiedono un intervallo di lunghezze d’onda e una base di misura definiti per consentire confronti significativi.
Per un display, valutate come queste misure operano nell’assieme ottico finito. Servono comunque immagini chiare, adeguata trasmissione della luce visibile e dissipazione efficace.
Se il preventivo riporta soltanto «UV + IR», identifica un approccio protettivo ma non fornisce informazioni sufficienti per confrontare due prodotti.
Criterio di scelta: Con esposizione solare prolungata, valutate UV e IR insieme ai materiali resistenti al calore e alla progettazione termica. Nessuna singola percentuale di reiezione sostituisce una valutazione termica completa.
6. Adeguate la protezione dagli urti all’installazione
Un display raggiungibile da pedoni, bagagli o carrelli affronta rischi di contatto diversi rispetto a uno montato in alto.
La protezione dagli urti meccanici è classificata dal sistema IK secondo IEC 62262. Risponde a un requisito diverso dalla protezione IP contro le infiltrazioni.
Quando è indicato un grado IK, chiarite se riguarda:
- Il vetro protettivo.
- L’involucro.
- L’assieme completo.
Se la documentazione specifica vetro protettivo IK10, descrivetelo così. Non estendete automaticamente il grado a tutte le parti dell’apparecchio.
Il solo spessore del vetro non sostituisce una classificazione agli urti, e questa non sostituisce un fissaggio sicuro.
Criterio di scelta: Nelle installazioni accessibili al pubblico, valutate prima protezione frontale e sicurezza del fissaggio, poi altezza o protezioni fisiche aggiuntive se necessarie. Resistente agli urti non significa infrangibile.
7. Confrontate i preventivi sulla stessa base
Un confronto limitato a dimensioni, luminosità e prezzo può nascondere differenze importanti.
Usate condizioni omogenee per valutare i prodotti selezionati:
| Voce di confronto | Elementi da rendere confrontabili |
|---|---|
| Luminosità | Base di misura e configurazione finita offerta |
| Leggibilità al sole | Contenuti, distanza, angolo e condizioni di illuminazione |
| Protezione IP | Involucro completo rispetto a protezione parziale, inclusi gli ingressi dei cavi collegati |
| Intervallo di temperatura | Funzionamento rispetto a stoccaggio e applicabilità al sole diretto |
| Protezione UV e IR | Base di misura e componenti o strati interessati |
| Protezione IK | Vetro, involucro o assieme completo |
| Dotazione di montaggio | Supporti, basi, elementi di tenuta e accessori inclusi |
| Riproduzione e connettività | Lettori, licenze software e moduli di rete standard oppure opzionali |
Individuate prima le proposte che soddisfano i requisiti essenziali. Confrontate poi i prezzi di queste configurazioni idonee.
Per esempio, senza ulteriori valutazioni un display meno costoso con sola protezione frontale non equivale a una configurazione completa per esterno esposto.
Viceversa, una specifica superiore non offre automaticamente più valore se il sito non la richiede.
Un progetto reale: prestazioni esterne, contenuti del menu e spazio disponibile
Nel progetto YJCEN con menu digitali a doppio schermo per il drive-through di un ristorante europeo, il cliente stava pianificando gli schermi di un nuovo ristorante.
La scelta doveva accogliere menu e promozioni, rientrare nello spazio accanto alla corsia e inserirsi nel piano generale di percorsi separati per pedoni e veicoli.
La configurazione scelta comprendeva due unità autoportanti a doppio schermo, ciascuna con due display verticali da 55 pollici, per quattro schermi totali, con luminosità di 3.000 nit e protezione IP66.
Il progetto riunisce tre decisioni pratiche:
- L’ambiente determina i requisiti dell’apparecchio. Luminosità e protezione devono essere adatte all’impiego accanto alla corsia.
- I contenuti orientano la configurazione degli schermi. Categorie del menu, prezzi e promozioni influenzano l’area di visualizzazione necessaria.
- Il sito vincola la disposizione. Aggiungere schermi aumenta la larghezza complessiva, che deve rientrare nello spazio disponibile.
Per un progetto simile, usate il menu previsto per definire l’area necessaria, poi valutate configurazioni a uno o più schermi in base a spazio e condizioni di visione.
Il valore dell’esempio è il processo di scelta. La soluzione a doppio schermo era adatta a questo progetto, non è una raccomandazione automatica per ogni ristorante.
8. Verificate insieme leggibilità e funzionamento prima dell’ordine
Una dimostrazione utile dovrebbe avvicinarsi il più possibile all’installazione prevista.
Concordate in anticipo cinque aspetti:
- Contenuti: Usate menu, annunci o pagine informative rappresentativi, non soltanto immagini vivaci a tutto schermo.
- Posizione di lettura: Controllate distanza e angoli principali previsti, anche con occhiali da sole polarizzati quando pertinente.
- Orario: Includete i periodi in cui sole o riflessi creano maggiori difficoltà.
- Configurazione: Usate il vetro protettivo, l’orientamento e l’assetto di montaggio previsti.
- Risultati: Stabilite se le informazioni essenziali restano leggibili e se cali di luminosità o altri comportamenti influenzano l’utilizzo previsto.
Una breve dimostrazione in sito aiuta a valutare la leggibilità. Non sostituisce i documenti di prova ambientale e termica. Entrambi sono utili alla decisione d’acquisto.
Se non è disponibile un campione sul posto, esaminate dimostrazioni e prove tecniche in condizioni comparabili, quindi concordate i requisiti di accettazione dell’installazione consegnata.
Le fotografie documentano il sito, ma l’esposizione della fotocamera modifica la luminosità apparente dello schermo. Non dovrebbero essere l’unica prova di leggibilità.
Come il display YJCEN da esterno IP66 risponde a questi requisiti
Per progetti che richiedono elevata luminosità, protezione da polvere e acqua e un ampio intervallo di temperatura ambiente operativa, il display YJCEN da esterno IP66 è una configurazione da considerare.
Le caratteristiche dichiarate coprono i principali criteri trattati nella guida:
| Caratteristica del prodotto | Requisito di scelta corrispondente |
|---|---|
| Luminosità di 3.000 nit | Emissione luminosa per ambienti di visione luminosi |
| Protezione IP66 | Protezione dall’ingresso di polvere e acqua |
| Temperatura ambiente operativa da −45°C a +65°C | Corrispondenza dell’intervallo dichiarato alle condizioni del sito |
| LCD resistente al calore e relativi materiali ottici | Idoneità dei componenti alle condizioni termiche esterne |
| Protezione UV + IR | Controllo dell’esposizione ultravioletta e di parte del carico termico solare |
| Vetro antiriflesso diffusivo e progettazione a polarizzazione circolare | Gestione dei riflessi e visione con occhiali da sole polarizzati |
| Vetro protettivo temperato da 5 mm, dichiarato IK10 | Protezione dagli urti del vetro frontale |
Modello e installazione definitivi devono essere adeguati a esposizione solare, clima, distanza di lettura, contenuti e struttura di montaggio del sito.
Quando richiedete un preventivo, fornite fotografie del sito, orientamento dello schermo, ore di sole diretto, condizioni termiche e contenuti di esempio. Questi dati trasformano una richiesta generica in una configurazione adatta al progetto.
La scelta finale
Elencate i requisiti dell’installazione, poi valutate ogni configurazione selezionata rispetto a essi.
Se manca un requisito essenziale, risolvetelo prima di confrontare le opzioni. Risoluzione più alta, funzioni software aggiuntive o prezzo inferiore non compensano un limite ambientale che impedisce al display di svolgere il suo compito.
Quando più proposte soddisfano i requisiti, confrontate costo complessivo di fornitura, funzioni di controllo, condizioni di assistenza e facilità d’uso.
La scelta finale deve avere una base chiara: il display può funzionare nel vostro sito, rispettare il programma operativo e consentire al pubblico di leggere le informazioni da comunicare.
