Zwei Outdoor-Displays können dieselbe Bildschirmgröße, Auflösung und Helligkeit von 3.000 Nits aufweisen und dennoch für unterschiedliche Standorte geeignet sein.
Für die richtige Auswahl müssen zwei Fragen gemeinsam beantwortet werden: Können die Menschen die Inhalte lesen, und kann das Gerät an diesem Standort wie vorgesehen betrieben werden?
Eine hohe Helligkeit belegt keine Beständigkeit gegen Regen und Staub. Ein schützendes Gehäuse allein belegt auch nicht, dass das LCD-Panel längerer Hitze- und Sonneneinstrahlung standhält.
Ermitteln Sie zunächst die Bedingungen, denen das Display standhalten muss. Schließen Sie Konfigurationen aus, die diese Anforderungen nicht erfüllen, und vergleichen Sie anschließend die verbleibenden Optionen. Ein besserer Wert in einem Bereich kann eine fehlende Voraussetzung in einem anderen nicht ausgleichen.
Dieser Leitfaden behandelt LCD-Digital-Signage im Außenbereich, darunter Werbedisplays, digitale Menütafeln für Drive-thrus und öffentliche Informationsanzeigen.
Kurzübersicht: So gehen Sie bei der Auswahl vor
Vergleichen Sie Displays für Ihren Standort anhand dieser Schritte.
- Standort bestimmen: Erfassen Sie direkte Sonneneinstrahlung, Regenexposition, örtliche Temperaturen und die Position der Betrachter.
- Umgebungseignung prüfen: Bewerten Sie den Schutz gegen Eindringen, die Betriebstemperatur, Materialbeständigkeit und Stoßfestigkeit.
- Lesbarkeit überprüfen: Betrachten Sie Helligkeit, Reflexionen, Schriftgröße und Blickwinkel gemeinsam.
- Vollständige Konfigurationen vergleichen: Klären Sie den Angebotsumfang, vom Schutzglas und der Befestigung bis zum Mediaplayer und den Verbindungen.
- Abnahmekriterien vereinbaren: Legen Sie Inhalte, Betrachtungspositionen und Betriebsbedingungen der fertigen Installation fest.

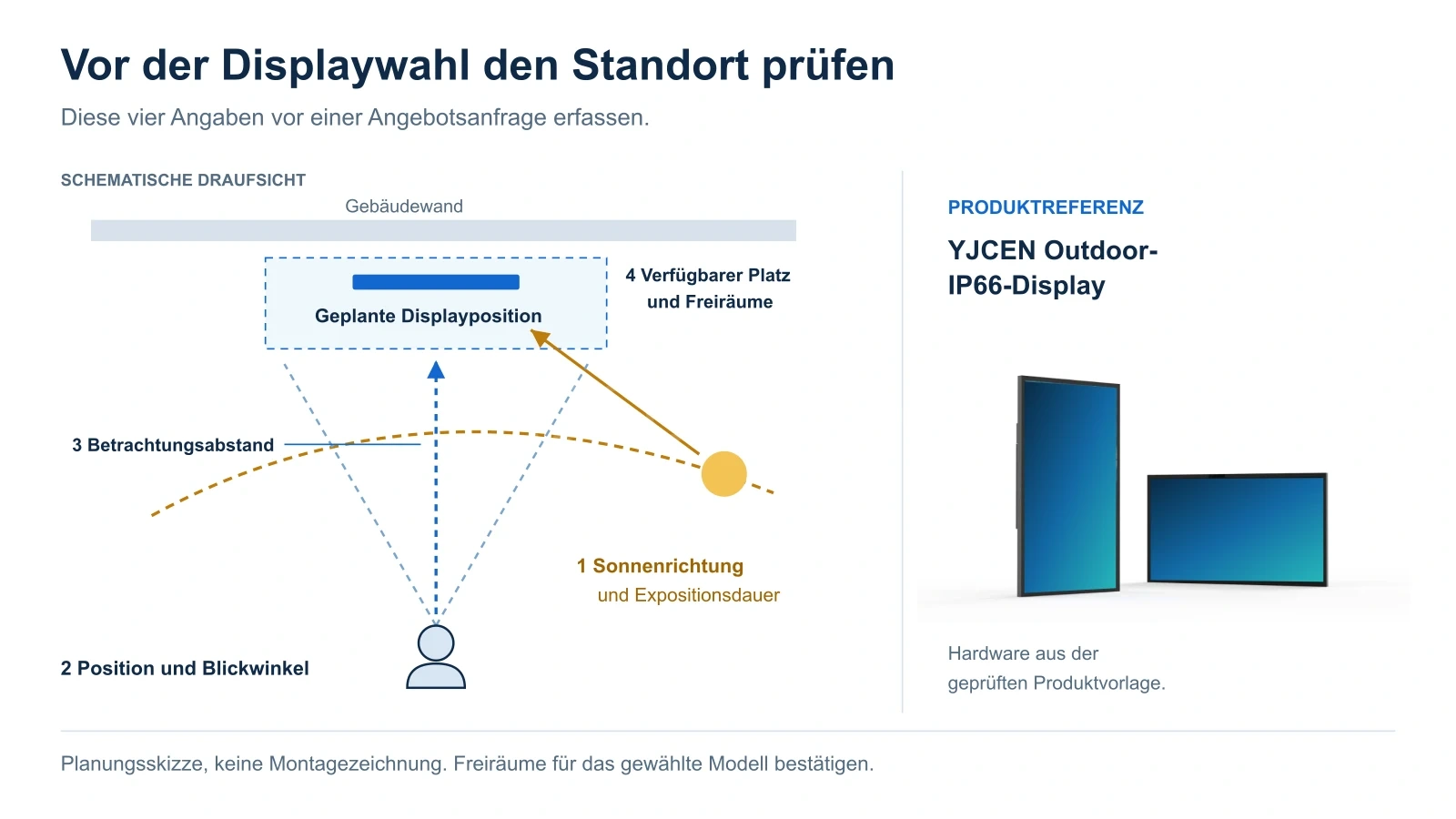

1. Was bedeutet „Outdoor“ an Ihrem Standort?
Ein ungeschütztes Display am Straßenrand, eine Menütafel unter einem Vordach und ein Bildschirm hinter einer Schaufensterscheibe sind unterschiedlichen Bedingungen ausgesetzt. Sie sollten nicht automatisch dieselbe Ausstattung erhalten.
| Installationsbedingungen | Vorrangig zu prüfen | Häufig übersehen |
|---|---|---|
| Sonne und Regen vollständig ausgesetzt | Schutz gegen Eindringen, Lesbarkeit bei Sonnenlicht und thermisches Verhalten | Die Vorderseite ist geschützt, rückseitige Anschlüsse oder Kabeleinführungen bleiben jedoch exponiert |
| Unter einem seitlich offenen Vordach | Schräg einfallendes Sonnenlicht, Schlagregen und Betrachtungsposition | Schatten zur Mittagszeit wird mit ganztägigem Schatten gleichgesetzt |
| Hinter einer Schaufensterscheibe zur Straße ausgerichtet | Spiegelungen der Scheibe, Sonnenwärme und Lesbarkeit durch Glas | Ein Schaufensterdisplay mit hoher Helligkeit wird irrtümlich für eine ungeschützte Außeninstallation geeignet gehalten |
| In Reichweite von Fußgängern oder nahe einer Fahrspur | Stoßschutz, sichere Befestigung und klare Informationsdarstellung | Das Erscheinungsbild erhält mehr Aufmerksamkeit als Berührungsrisiken und Einbaubeschränkungen |
Bereiten Sie vor einer Angebotsanfrage ein Standortfoto, die Ausrichtung des Displays, die ungefähren Stunden direkter Sonneneinstrahlung, örtliche Temperaturextreme, den Betrachtungsabstand und Beispielinhalte vor.
Diese Angaben zeigen, welche Eigenschaften erforderlich sind, und helfen, Ausgaben für am Standort unnötige Funktionen zu vermeiden.

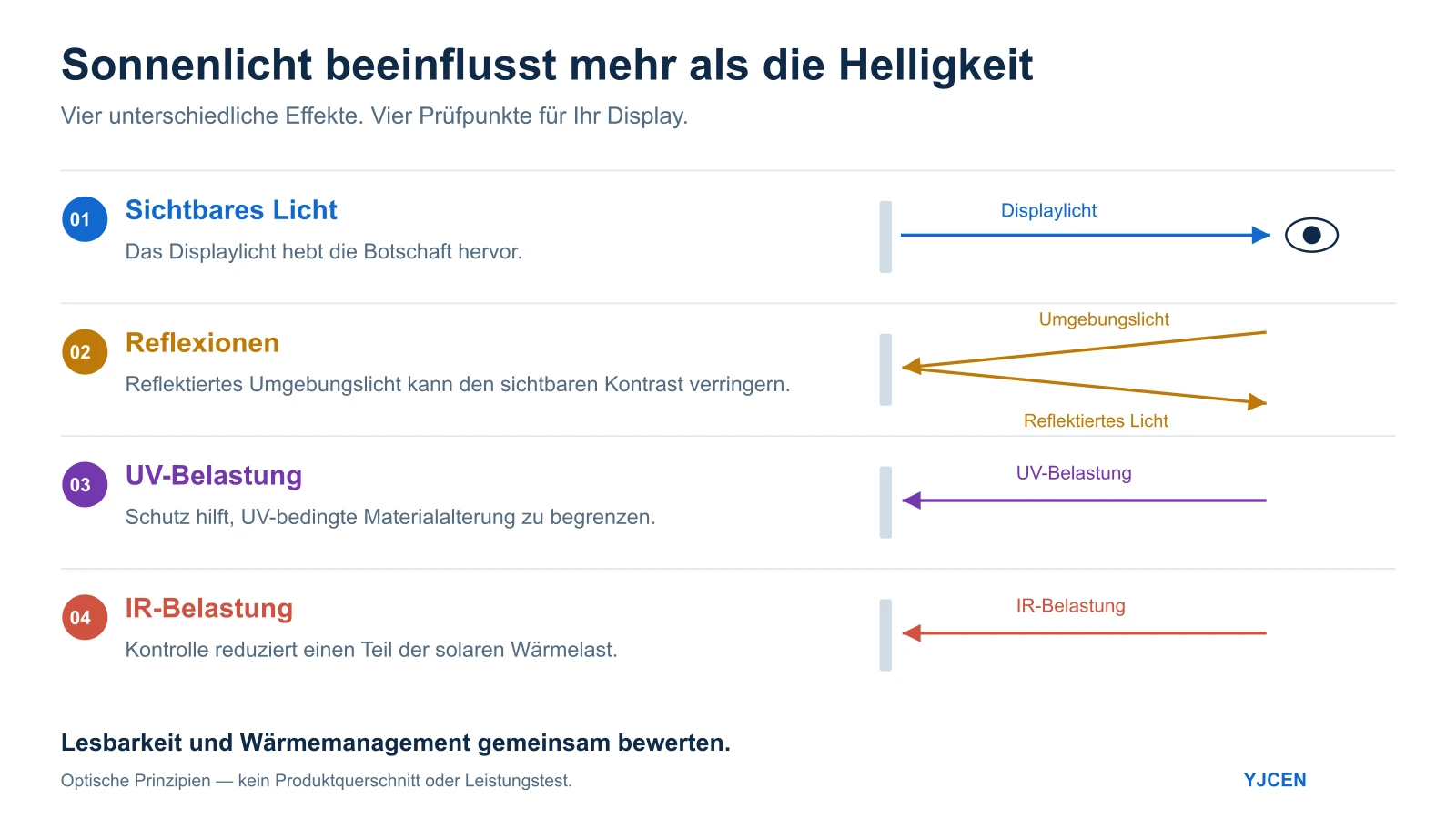

2. Ausreichende Helligkeit wählen und Reflexionen beurteilen
Nit ist eine Einheit der Leuchtdichte: Ein Nit entspricht einer Candela pro Quadratmeter, also cd/m². Sie beschreibt die Helligkeit der Displayoberfläche und ist kein direktes Maß für das darauf einfallende Sonnenlicht.
Für helle Außenstandorte, auch mit direkter Sonneneinstrahlung, lohnt es sich, ein Display mit 3.000 Nits zu prüfen. Es gibt jedoch keinen einzelnen Helligkeitsgrenzwert, der bei jeder Installation Lesbarkeit garantiert.
Auch Reflexionen beeinflussen das Ergebnis.
Wird Umgebungslicht von der Bildschirmoberfläche reflektiert, erscheinen dunkle Bereiche heller. Dadurch verringert sich der sichtbare Unterschied zwischen Text und Hintergrund. Mehr Helligkeit kann helfen, ersetzt aber keine wirksame Reflexionskontrolle.
In seinem Beitrag zur Lesbarkeit bei Sonnen- und Tageslicht, veröffentlicht beim NIST, untersucht Edward F. Kelley die Displayleistung anhand von reflektiertem Licht und Umgebungskontrast. Dies erklärt, warum Helligkeitswerte und Dunkelraumkontrast die Sichtbedingungen im Freien nicht vollständig beschreiben.
Bewerten Sie drei Faktoren gemeinsam:
- Lichtabgabe: Liefert das Display ausreichend Helligkeit für den Standort?
- Reflexionen: Verursacht das Schutzglas störende Blendung oder spiegelnde Reflexionen?
- Inhalte: Sind wichtige Texte und Symbole groß und deutlich genug lesbar?
Ein Werbebild mit großer Überschrift lässt sich leichter lesen als eine Speisekarte mit vielen Positionen und Preisen. Derselbe Bildschirm kann diese beiden Aufgaben unterschiedlich gut erfüllen.
Prüfen Sie auch die automatische Helligkeitsregelung, wenn das Display nach Einbruch der Dunkelheit läuft. Hohe Tageshelligkeit sollte mit angenehmer Betrachtung bei Nacht kombiniert werden.
Entscheidungsregel: Klären Sie bei schwer lesbaren Inhalten zuerst, ob Helligkeit, Reflexionen oder das Layout die Ursache sind. Mehr Nits lösen nicht jedes Lesbarkeitsproblem.
3. IP66 als Schutz gegen Eindringen verstehen, nicht als umfassenden Outdoor-Nachweis
Die IP-Klassifizierung wird definiert in IEC 60529, Schutzarten durch Gehäuse.
Für IP66 gilt:
- Die erste 6 steht für staubdichten Schutz.
- Die zweite 6 steht für Schutz gegen starkes Strahlwasser unter festgelegten Prüfbedingungen.
Diese Bedeutung erläutert auch BAPIs technischer Leitfaden zu IEC-Gehäuseschutzarten.
IP66 ist relevant für Displays, die Staub und Regen ausgesetzt sind. Daraus folgt keine Eignung für Untertauchen, hohe Temperaturen, Salzkorrosion oder mechanische Stöße.
Prüfen Sie den Geltungsbereich. Eine nur für die Vorderseite geltende Angabe bedeutet keinen gleichwertigen Schutz der Rückseite, Anschlüsse und des gesamten Gehäuses.
Auch die Installation zählt. Kabeleinführungen, Abdeckungen und Steckverbinder müssen den vorgesehenen Schutz erhalten. Nicht freigegebene Öffnungen oder schlecht abgedichtete Verbindungen können ein ansonsten geeignetes Gehäuse beeinträchtigen.
Entscheidungsregel: Vergleichen Sie bei exponierter Montage den Schutz des vollständig angeschlossenen Displays. Salzbelastung, stehendes Wasser und besondere Reinigungsbedingungen sind separat zu bewerten, statt sie als durch IP66 abgedeckt anzusehen.
4. Die Hitzebeständigkeit des gesamten Displays bewerten
Ein Outdoor-Display wird durch zwei Quellen erwärmt: seine arbeitenden Komponenten und die Sonneneinstrahlung.
Die Umgebungslufttemperatur unterscheidet sich deshalb von der Temperatur des sonnenbeschienenen Schutzglases, des LCD-Panels oder der internen Bauteile.
Ein Betriebstemperaturbereich ist hilfreich, doch seine Bedingungen sind entscheidend. Beispielsweise unterscheiden LGs offizielle Spezifikationen für das 55XE3P-B zwischen oberen Betriebstemperaturen mit und ohne direkte Sonneneinstrahlung. Temperaturangaben müssen daher zusammen mit den jeweiligen Expositionsbedingungen gelesen werden.
Eine vollständige thermische Bewertung umfasst:
- LCD-Panel: Eignung für die erwartete Temperatur und Sonneneinstrahlung.
- Optische Materialien: Hitzebeständigkeit von Folien, Diffusionsmaterialien und Klebstoffen.
- Gehäuse und Dichtungen: Eignung für dauerhafte Außenexposition und Temperaturschwankungen.
- Thermisches Konzept: Abführung der Wärme von den internen Displaykomponenten.
- Einbausituation: Mögliche Einschränkung der Wärmeabgabe durch eine Wand, Verkleidung oder ein zusätzliches Gehäuse.
Ein Metallgehäuse allein belegt nicht die thermische Eignung des Panels und der darin verbauten optischen Materialien.
Verknüpfen Sie einzelne Angaben nicht zu einer unbelegten Betriebszusage. Eine hohe Helligkeit und ein großer Temperaturbereich zeigen nicht automatisch, dass das Display bei höchster Umgebungstemperatur unter starker Sonne dieselbe Helligkeit hält.
Entscheidungsregel: Prüfen Sie für heiße, sonnige Standorte die Leistung unter projektähnlichen Bedingungen, einschließlich einer möglichen Helligkeitsreduzierung durch den Temperaturschutz. Unterscheiden Sie an kalten Standorten den Dauerbetrieb vom Start nach längerer Abschaltung.
5. Die unterschiedlichen Aufgaben von UV-, IR- und Reflexionsschutz verstehen
„Sonnenschutz“ kann verschiedene Funktionen bezeichnen. Wer diese unterscheidet, kann Produkte sinnvoller vergleichen.
| Merkmal | Hauptzweck | Was daraus nicht folgt |
|---|---|---|
| UV-Schutz | Verringert die UV-Belastung empfindlicher Materialien | Eine hohe Wärmerückweisung allein durch diesen Schutz |
| IR-Kontrolle | Verringert einen Teil der einfallenden solaren Wärmelast | Abweisung der gesamten Sonnenwärme oder Ersatz für das Wärmemanagement |
| Blendmindernde oder reflexionsmindernde Behandlung | Verringert Sichtstörungen durch Reflexionen | Ausreichende Helligkeit oder Hochtemperaturbeständigkeit |
Beispielsweise beschreibt die Dokumentation zur Prestige-Serie von 3M UV-Schutz und Infrarotrückweisung getrennt und nennt die Messbedingungen für die IR-Leistung. Diese Unterscheidung hilft bei der Bewertung von Lieferantenaussagen.
Ein hoher UV-Sperranteil darf nicht mit einem gleich hohen Anteil an zurückgewiesener gesamter Sonnenwärme gleichgesetzt werden. Auch IR-Werte benötigen einen definierten Wellenlängenbereich und eine Messgrundlage, um sinnvoll vergleichbar zu sein.
Bewerten Sie, wie diese Maßnahmen in der fertigen optischen Baugruppe zusammenwirken. Das Display benötigt weiterhin klare Bilder, eine geeignete Transmission sichtbaren Lichts und eine wirksame Wärmeabfuhr.
Steht im Angebot nur „UV + IR“, benennt dies einen Schutzansatz, reicht aber nicht für einen Leistungsvergleich zweier Produkte aus.
Entscheidungsregel: Bewerten Sie bei langer Sonneneinstrahlung UV- und IR-Schutz gemeinsam mit hitzebeständigen Materialien und dem thermischen Konzept. Kein einzelner Rückweisungswert ersetzt eine vollständige thermische Bewertung.
6. Stoßschutz an die Installation anpassen
Ein Display in Reichweite von Fußgängern, Gepäck oder Einkaufswagen ist anderen Berührungsrisiken ausgesetzt als ein hoch montiertes Gerät.
Die Klassifizierung des Schutzes gegen mechanische Stöße folgt dem IK-System gemäß IEC 62262. Sie betrifft eine andere Anforderung als der IP-Schutz gegen Eindringen.
Klären Sie bei einer IK-Angabe, ob sie sich bezieht auf:
- Das Schutzglas.
- Das Gehäuse.
- Die komplette Baugruppe.
Nennt die Dokumentation IK10-Schutzglas, beschreiben Sie es entsprechend. Übertragen Sie die Einstufung nicht automatisch auf alle Geräteteile.
Die Glasdicke allein ersetzt keine Stoßfestigkeitsklasse, und eine Stoßfestigkeitsklasse ersetzt keine sichere Befestigung.
Entscheidungsregel: Prüfen Sie bei öffentlich zugänglichen Installationen zunächst Frontschutz und Befestigungssicherheit, danach gegebenenfalls Montagehöhe oder zusätzlichen mechanischen Schutz. Stoßfestigkeit bedeutet nicht Unzerbrechlichkeit.
7. Angebote auf derselben Grundlage vergleichen
Ein Vergleich nur nach Bildschirmgröße, Helligkeit und Preis kann wichtige Unterschiede verdecken.
Verwenden Sie einheitliche Bedingungen für die Bewertung der Vorauswahl:
| Vergleichspunkt | Was vergleichbar sein sollte |
|---|---|
| Helligkeit | Messgrundlage und angebotene fertige Konfiguration |
| Lesbarkeit bei Sonnenlicht | Inhalte, Betrachtungsabstand, Blickwinkel und Lichtverhältnisse |
| IP-Schutz | Komplettes Gehäuse gegenüber Teilschutz, einschließlich angeschlossener Kabeleinführungen |
| Temperaturbereich | Betriebs- gegenüber Lagerbedingungen sowie Gültigkeit bei direkter Sonne |
| UV- und IR-Schutz | Messgrundlage und erfasste Komponenten oder Schichten |
| IK-Schutz | Glas, Gehäuse oder komplette Baugruppe |
| Montageausstattung | Enthaltene Halterungen, Standfüße, Dichtungsteile und Montagezubehör |
| Wiedergabe und Konnektivität | Serienmäßige gegenüber optionalen Playern, Softwarelizenzen und Netzwerkmodulen |
Ermitteln Sie zuerst, welche Angebote die wesentlichen Anforderungen erfüllen. Vergleichen Sie dann die Preise dieser geeigneten Konfigurationen.
Ein preiswerteres Display mit ausschließlich frontseitigem Schutz ist beispielsweise ohne weitere Prüfung nicht mit einer vollständig für ungeschützte Außenmontage ausgelegten Konfiguration gleichzusetzen.
Umgekehrt bietet eine höhere Spezifikation nicht automatisch einen Mehrwert, wenn der Standort sie nicht benötigt.

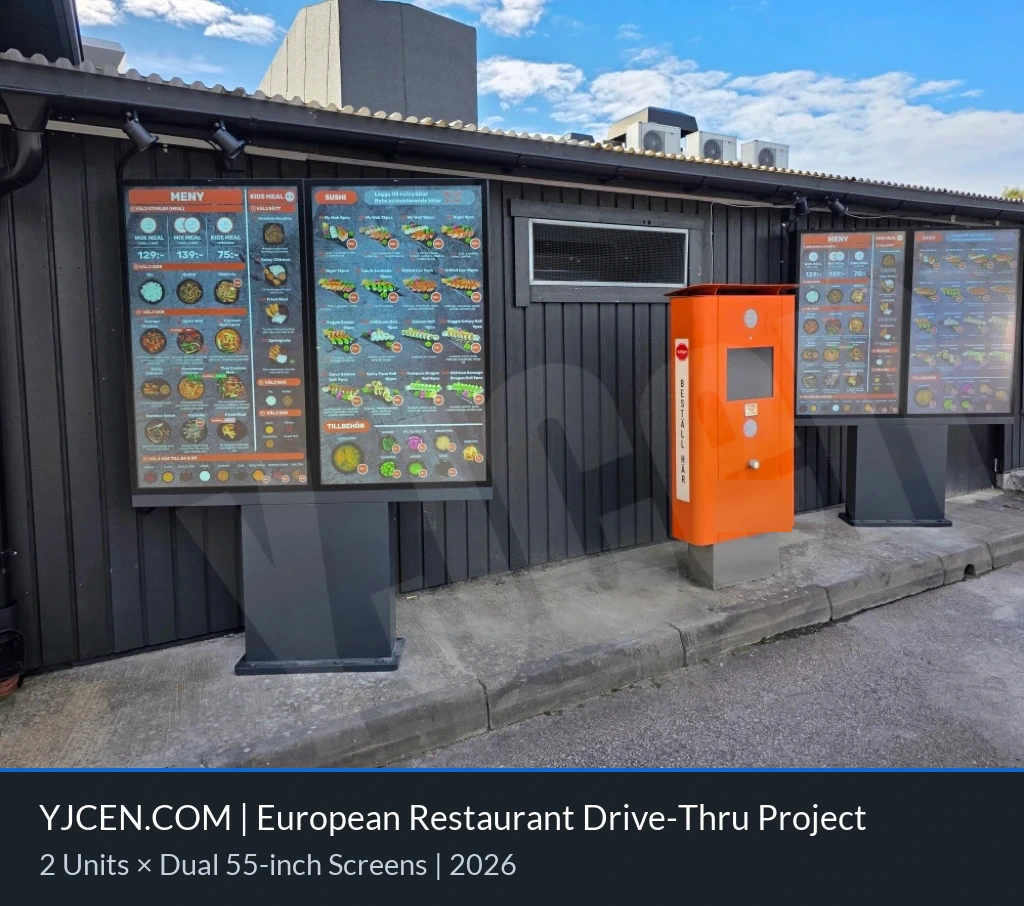

Ein reales Projekt: Outdoor-Leistung, Menüinhalte und Platzbedarf gemeinsam planen
Beim YJCEN-Projekt mit digitalen Doppeldisplay-Menütafeln für das Drive-thru eines europäischen Restaurants, einem Vorhaben für ein neues Restaurant, plante der Kunde die passende Displayausstattung.
Die Lösung musste Menü- und Werbeinhalte aufnehmen, in den vorgesehenen Bereich neben der Drive-thru-Spur passen und die übergeordnete Planung getrennter Fußgänger- und Fahrzeugwege berücksichtigen.
Gewählt wurden zwei freistehende Doppeldisplay-Einheiten mit jeweils zwei 55-Zoll-Hochformatdisplays, insgesamt vier Bildschirmen, 3.000 Nits Helligkeit und IP66-Schutz.
Das Projekt verbindet drei praktische Auswahlentscheidungen:
- Die Umgebung bestimmt die Geräteanforderungen. Helligkeit und Schutz gegen Eindringen müssen zum Einsatz neben der Fahrspur passen.
- Die Inhalte bestimmen die Bildschirmkonfiguration. Menükategorien, Preise und Aktionen beeinflussen den benötigten Anzeigebereich.
- Der Standort begrenzt das Layout. Weitere Bildschirme erhöhen die Gesamtbreite der Anlage, die in die verfügbare Fläche passen muss.
Leiten Sie bei einem ähnlichen Projekt den benötigten Anzeigebereich aus der geplanten Speisekarte ab. Bewerten Sie anschließend Einzel- oder Mehrfachdisplays anhand von Platzangebot und Sichtbedingungen.
Der Nutzen dieses Beispiels liegt im Auswahlprozess. Die Doppeldisplay-Anordnung passte zu diesem Projekt und ist keine Standardempfehlung für jedes Restaurant.
8. Lesbarkeit und Betrieb vor der Bestellung gemeinsam überprüfen
Eine aussagekräftige Vorführung sollte der vorgesehenen Installation so weit wie praktisch möglich entsprechen.
Vereinbaren Sie vorab fünf Punkte:
- Inhalte: Verwenden Sie repräsentative Menüs, Werbung oder Informationsseiten, nicht nur farbenfrohe Vollbilder.
- Betrachtungsposition: Prüfen Sie den vorgesehenen Abstand und die wichtigsten Blickwinkel, gegebenenfalls auch mit polarisierenden Sonnenbrillen.
- Zeitpunkt: Berücksichtigen Sie Zeiten besonders ungünstiger Sonneneinstrahlung oder Reflexionen.
- Konfiguration: Verwenden Sie das vorgesehene Schutzglas, die Ausrichtung und die Einbausituation.
- Ergebnisse: Stellen Sie fest, ob wesentliche Informationen lesbar bleiben und ob Helligkeitsabsenkungen oder anderes Betriebsverhalten die Nutzung beeinträchtigen.
Eine kurze Vorführung vor Ort hilft bei der Bewertung der Lesbarkeit. Sie ersetzt keine Umwelt- und Temperaturprüfunterlagen. Beides ist für die Kaufentscheidung relevant.
Ist kein Testgerät vor Ort verfügbar, prüfen Sie Vorführungen und technische Nachweise unter vergleichbaren Bedingungen und vereinbaren Sie anschließend Abnahmeanforderungen für die gelieferte Installation.
Fotos eignen sich zur Standortdokumentation, doch die Kamerabelichtung verändert die scheinbare Bildschirmhelligkeit. Sie sollten nicht der einzige Nachweis der Lesbarkeit sein.
Wie das YJCEN Outdoor-IP66-Display diese Anforderungen aufgreift
Für Projekte mit hoher Helligkeit, Staub- und Wasserschutz sowie einem weiten Umgebungstemperaturbereich im Betrieb kommt das YJCEN Outdoor-IP66-Display als Konfiguration infrage.
Seine angegebenen Eigenschaften decken die wichtigsten Auswahlbereiche dieses Leitfadens ab:
| Produkteigenschaft | Zugehörige Auswahl-Anforderung |
|---|---|
| 3.000 Nits Helligkeit | Lichtabgabe für helle Betrachtungsumgebungen |
| IP66-Schutz | Schutz gegen das Eindringen von Staub und Wasser |
| Betriebsumgebungstemperatur von −45°C bis +65°C | Abgleich des angegebenen Betriebsbereichs mit den Standortbedingungen |
| Hitzebeständiges LCD und zugehörige optische Materialien | Eignung der Displaykomponenten für thermische Außenbedingungen |
| UV- + IR-Schutz | Kontrolle der UV-Belastung und eines Teils der solaren Wärmelast |
| Blendminderndes Glas und Zirkularpolarisationsdesign | Reflexionskontrolle und Betrachtung mit polarisierenden Sonnenbrillen |
| 5 mm starkes gehärtetes Schutzglas, angegeben als IK10 | Stoßschutz für das Frontglas |
Modell und Einbausituation sollten auf Sonneneinstrahlung, Klima, Betrachtungsabstand, Inhalte und Montagekonstruktion am Standort abgestimmt werden.
Übermitteln Sie bei der Angebotsanfrage Standortfotos, Bildschirmausrichtung, Stunden direkter Sonne, Temperaturbedingungen und Beispielinhalte. So wird aus einer allgemeinen Produktanfrage eine zum Projekt passende Konfiguration.
Die endgültige Auswahl treffen
Listen Sie die Anforderungen an die Installation auf und bewerten Sie jede vorausgewählte Konfiguration daran.
Fehlt eine wesentliche Voraussetzung, klären Sie diese vor dem Vergleich optionaler Funktionen. Höhere Auflösung, zusätzliche Softwarefunktionen oder ein niedrigerer Preis gleichen keine Umgebungsgrenze aus, die das Display an seiner Aufgabe hindert.
Erfüllen mehrere Angebote die Anforderungen, vergleichen Sie die gesamten Bereitstellungskosten, Steuerungsfunktionen, Servicevereinbarungen und Bedienfreundlichkeit.
Die endgültige Entscheidung sollte klar begründet sein: Das Display kann an Ihrem Standort nach Ihrem Betriebsplan arbeiten und dem Publikum die benötigten Informationen lesbar vermitteln.
