Deux écrans extérieurs peuvent avoir la même taille, la même résolution et une luminosité annoncée de 3 000 nits, tout en convenant à des emplacements différents.
Choisir le bon écran nécessite de répondre conjointement à deux questions : Le public peut-il lire le contenu, et l’équipement peut-il fonctionner comme prévu à cet emplacement ?
Une luminosité élevée ne prouve pas la résistance à la pluie et à la poussière. Un boîtier protecteur ne prouve pas non plus, à lui seul, que la dalle LCD supporte une exposition prolongée à la chaleur et au soleil.
Commencez par identifier les conditions auxquelles l’écran doit résister. Écartez les configurations qui ne répondent pas à ces exigences, puis comparez les options restantes. Une meilleure caractéristique dans un domaine ne compense pas une exigence non satisfaite dans un autre.
Ce guide porte sur l’affichage dynamique LCD extérieur : écrans publicitaires, menus numériques pour le service au volant et écrans d’information publique.
Guide rapide : procédez dans cet ordre
Suivez ces étapes pour comparer les écrans adaptés à votre site.
- Définir le site : Identifiez l’ensoleillement direct, l’exposition à la pluie, les températures locales et la position du public.
- Vérifier l’adaptation à l’environnement : Examinez la protection contre les infiltrations, la température de fonctionnement, la durabilité des matériaux et la résistance aux chocs.
- Vérifier la lisibilité : Évaluez ensemble la luminosité, les reflets, la taille des caractères et les angles de vision.
- Comparer des configurations complètes : Déterminez ce que comprend le devis, du verre de protection et des fixations au lecteur multimédia et à la connectivité.
- Convenir des critères de réception : Précisez les contenus, les positions de lecture et les conditions de fonctionnement que l’installation doit prendre en charge.
1. Définir ce que signifie « extérieur » sur votre site
Un écran exposé en bord de route, un menu sous un auvent et un écran derrière une vitrine subissent des conditions différentes. Ils ne doivent pas recevoir automatiquement la même configuration.
| Conditions d’installation | Points à examiner en priorité | Oubli fréquent |
|---|---|---|
| Exposition complète au soleil et à la pluie | Protection contre les infiltrations, lisibilité au soleil et comportement thermique | La face avant est protégée, mais les connexions arrière ou les entrées de câbles restent exposées |
| Sous un auvent ouvert sur les côtés | Soleil oblique, pluie poussée par le vent et position de lecture | L’ombre à midi est confondue avec une protection toute la journée |
| Derrière une vitrine, face à la rue | Reflets du vitrage, chaleur solaire et lisibilité à travers la vitre | Un écran vitrine haute luminosité est supposé convenir à une installation extérieure exposée |
| À portée des piétons ou près d’une voie de circulation | Résistance aux chocs, fixation sûre et présentation claire des informations | L’apparence de l’écran reçoit plus d’attention que les risques de contact et les contraintes d’installation |

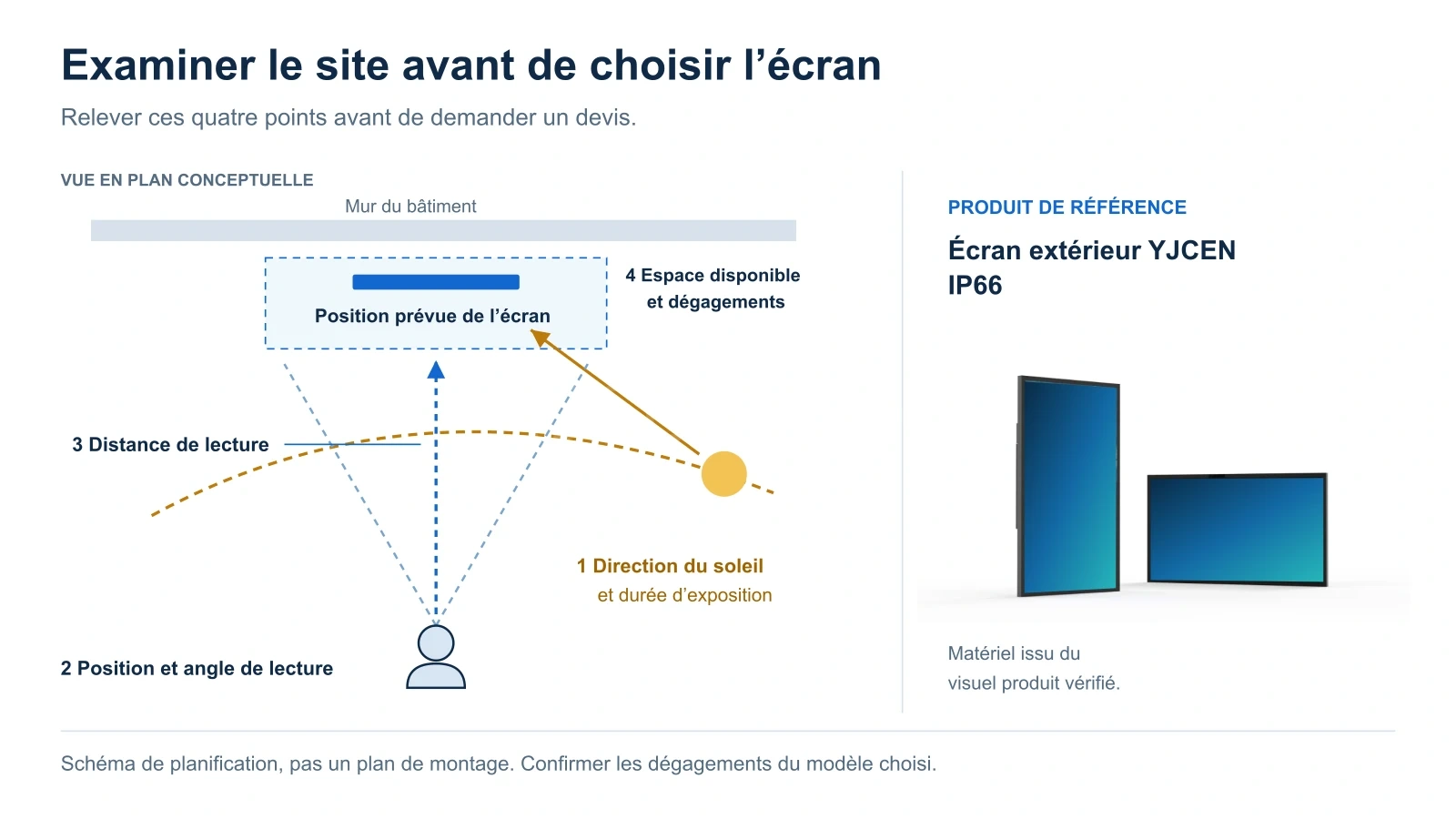

Avant de demander un devis, préparez une photo du site, l’orientation de l’écran, les heures approximatives de soleil direct, les températures extrêmes locales, la distance de lecture et des exemples de contenu.
Ces éléments permettent de distinguer les caractéristiques indispensables et d’éviter de payer pour des capacités inutiles sur ce site.
2. Choisir une luminosité suffisante et évaluer les reflets
Le nit est une unité de luminance : un nit correspond à une candela par mètre carré, soit cd/m². Il décrit la luminosité de la surface de l’écran, pas directement l’intensité du soleil qui l’éclaire.
Pour un emplacement extérieur lumineux, y compris en plein soleil, un écran de 3 000 nits constitue une configuration à évaluer. Aucun seuil unique ne garantit toutefois la lisibilité dans toutes les installations.
Les reflets influencent également le résultat.
Lorsque la lumière ambiante se réfléchit sur l’écran, les zones sombres paraissent plus claires. L’écart visible entre le texte et son arrière-plan diminue. Augmenter la luminosité peut aider, mais ne remplace pas une maîtrise efficace des reflets.
Dans son analyse de la lisibilité au soleil et à la lumière du jour publiée par le NIST, Edward F. Kelley examine les performances à travers la lumière réfléchie et le contraste en lumière ambiante. Cela explique pourquoi la luminosité et le contraste mesuré dans l’obscurité ne décrivent pas entièrement la visibilité en extérieur.
Évaluez trois facteurs ensemble :
- Émission lumineuse : L’écran fournit-il une luminosité suffisante pour le site ?
- Reflets : Le verre de protection provoque-t-il un éblouissement gênant ou des reflets de type miroir ?
- Contenu : Les textes et symboles essentiels sont-ils assez grands et distincts pour être lus ?
Une publicité avec un grand titre est plus facile à lire qu’un menu comportant de nombreux articles et prix. Le même écran peut répondre différemment à ces deux usages.
Si l’écran fonctionne la nuit, vérifiez aussi le réglage automatique de luminosité. Une forte émission diurne doit s’accompagner d’un confort de lecture nocturne.
Règle de décision : Si le contenu est difficile à lire, identifiez d’abord la cause : luminosité insuffisante, reflets ou mise en page. Davantage de nits ne résout pas tous les problèmes de lisibilité.
3. Considérer IP66 comme une protection contre les infiltrations, pas comme une qualification extérieure complète
Le système de classification IP est défini par la norme IEC 60529, Degrés de protection procurés par les enveloppes.
Pour IP66 :
- Le premier 6 indique une protection étanche à la poussière.
- Le second 6 indique une protection contre les jets d’eau puissants dans les conditions d’essai prescrites.
Cette signification est également expliquée dans le guide technique de BAPI sur les indices de protection IEC des enveloppes.
IP66 est pertinent pour choisir un écran exposé à la poussière et à la pluie. Cet indice ne prouve pas l’aptitude à l’immersion, aux fortes températures, à la corrosion saline ou aux chocs mécaniques.
Vérifiez le périmètre de l’indice. Une indication limitée à la face avant ne signifie pas une protection équivalente à l’arrière, au niveau des raccordements et sur tout le boîtier.
L’installation compte aussi. Les entrées de câbles, trappes et connecteurs doivent préserver la protection prévue. Des ouvertures non autorisées ou des raccordements mal étanchés peuvent compromettre un boîtier adapté.
Règle de décision : Pour une installation exposée, comparez la protection de l’écran complet et raccordé. Traitez séparément le sel, l’eau stagnante et les conditions de nettoyage particulières, sans supposer qu’IP66 les couvre.
4. Évaluer la résistance à la chaleur de l’écran complet
Un écran extérieur reçoit de la chaleur de deux sources : ses composants en fonctionnement et le rayonnement solaire.
La température de l’air ambiant diffère donc de celle du verre exposé au soleil, de la dalle LCD ou des composants internes.
Une plage de fonctionnement est utile, mais ses conditions d’application comptent. Par exemple, les spécifications officielles LG du 55XE3P-B distinguent les limites hautes avec et sans soleil direct. Une valeur de température doit donc être lue avec les conditions d’exposition correspondantes.
Une évaluation thermique complète comprend :
- Dalle LCD : Adaptation à la température et à l’ensoleillement prévus.
- Matériaux optiques : Résistance thermique des films, matériaux de diffusion et adhésifs.
- Boîtier et joints : Adaptation à une exposition extérieure prolongée et aux variations de température.
- Conception thermique : Évacuation de la chaleur produite ou reçue par les composants internes.
- Disposition de l’installation : Éventuelle restriction de la dissipation par un mur, un habillage ou un boîtier supplémentaire.
Un boîtier métallique seul ne démontre pas l’aptitude thermique de la dalle et des matériaux optiques qu’il contient.
Évitez de combiner des caractéristiques distinctes pour en déduire une promesse de fonctionnement non étayée. Une luminosité élevée et une large plage de température ne démontrent pas automatiquement le maintien de cette luminosité à la température ambiante maximale sous un soleil intense.
Règle de décision : Sur un site chaud et ensoleillé, vérifiez les performances dans des conditions proches du projet, notamment une éventuelle baisse de luminosité liée à la protection thermique. En climat froid, distinguez le fonctionnement continu du démarrage après un arrêt prolongé.

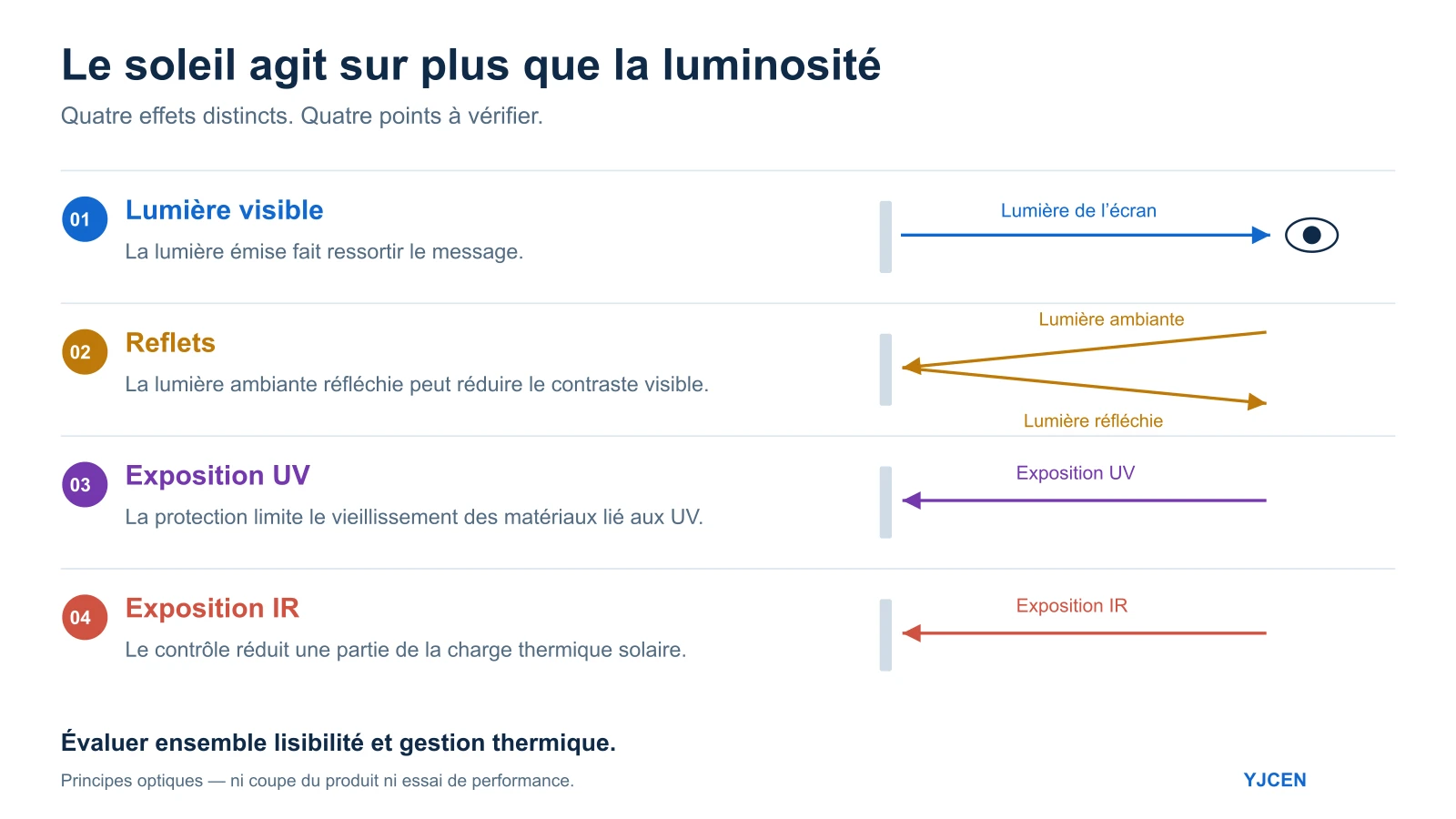

5. Comprendre les rôles distincts des UV, des IR et de la maîtrise des reflets
La « protection solaire » peut désigner plusieurs fonctions. Les distinguer rend les comparaisons plus utiles.
| Caractéristique | Objectif principal | Ce qu’elle ne démontre pas |
|---|---|---|
| Protection UV | Réduit l’exposition aux ultraviolets des matériaux sensibles | Un fort rejet thermique à elle seule |
| Contrôle des IR | Réduit une partie de la charge thermique solaire entrante | Le rejet de toute la chaleur solaire ou le remplacement de la gestion thermique |
| Traitement anti-éblouissement ou antireflet | Réduit la gêne visuelle causée par les reflets | Une luminosité suffisante ou une résistance aux fortes températures |
Par exemple, la documentation de la série Prestige de 3M distingue protection UV et rejet infrarouge, et précise les conditions de mesure de ce dernier. Cette distinction aide à comparer les déclarations des fournisseurs.
Un taux élevé de blocage des UV ne correspond pas nécessairement au même taux de rejet de l’énergie solaire totale. Les valeurs de rejet infrarouge nécessitent également une plage de longueurs d’onde et une méthode de mesure définies pour être comparables.
Pour un écran, évaluez l’effet de ces mesures dans l’ensemble optique fini. Il faut toujours des images nettes, une transmission adaptée de la lumière visible et une dissipation efficace de la chaleur.
La seule mention « UV + IR » sur un devis identifie une approche de protection, mais ne suffit pas à comparer les performances de deux produits.
Règle de décision : En cas d’ensoleillement prolongé, examinez la protection UV et IR avec les matériaux résistants à la chaleur et la conception thermique. Aucun pourcentage de rejet ne remplace une évaluation thermique complète.
6. Adapter la résistance aux chocs à l’installation
Un écran à portée des piétons, bagages ou chariots subit des risques de contact différents de ceux d’un écran en hauteur.
La protection contre les chocs mécaniques est classée par le système IK selon IEC 62262. Elle répond à une exigence différente de la protection IP contre les infiltrations.
Lorsqu’un indice IK est indiqué, déterminez s’il s’applique :
- Au verre de protection.
- Au boîtier.
- À l’ensemble complet.
Si la documentation spécifie un verre de protection IK10, décrivez-le ainsi. N’étendez pas automatiquement cet indice à toutes les parties de l’équipement.
L’épaisseur du verre seule ne remplace pas un indice de résistance aux chocs, et cet indice ne remplace pas une fixation sûre.
Règle de décision : Pour une installation accessible au public, vérifiez d’abord la protection frontale et la sécurité des fixations, puis la hauteur ou une protection physique supplémentaire si nécessaire. Résistant aux chocs ne signifie pas incassable.
7. Comparer les devis sur une base identique
Comparer uniquement la taille, la luminosité et le prix peut masquer des différences importantes.
Évaluez les produits présélectionnés dans des conditions cohérentes :
| Élément comparé | Ce qui doit être comparable |
|---|---|
| Luminosité | Méthode de mesure et configuration finie proposée |
| Lisibilité au soleil | Contenu, distance, angle et éclairage |
| Protection IP | Protection complète ou partielle du boîtier, y compris les entrées de câbles raccordées |
| Plage de température | Conditions de fonctionnement ou de stockage, et validité en soleil direct |
| Protection UV et IR | Méthode de mesure et composants ou couches concernés |
| Protection IK | Verre, boîtier ou ensemble complet |
| Équipement de montage | Supports, socles, joints et accessoires d’installation inclus |
| Lecture et connectivité | Lecteurs, licences logicielles et modules réseau de série ou en option |
Identifiez d’abord les propositions qui répondent aux exigences essentielles. Comparez ensuite les prix de ces configurations admissibles.
Par exemple, un écran moins cher avec protection frontale uniquement ne doit pas être considéré comme équivalent à une configuration complète pour extérieur exposé sans examen supplémentaire.
À l’inverse, une caractéristique supérieure ne représente pas automatiquement une meilleure valeur si le site ne l’exige pas.
Un projet réel : associer performances extérieures, contenu du menu et espace disponible
Dans le projet YJCEN de menus numériques à double écran pour le service au volant d’un restaurant européen, le client préparait l’équipement d’affichage d’un nouveau restaurant.
La solution devait accueillir les menus et promotions, tenir dans l’espace prévu à côté de la voie du service au volant et s’intégrer à la séparation des parcours piétons et véhicules.
La configuration retenue comprenait deux unités autoportantes à double écran, chacune avec deux écrans de 55 pouces en mode portrait, soit quatre écrans au total, avec une luminosité de 3 000 nits et une protection IP66.
Ce projet réunit trois décisions pratiques :
- L’environnement détermine les exigences matérielles. La luminosité et la protection contre les infiltrations doivent convenir à l’usage en bord de voie.
- Le contenu oriente la configuration des écrans. Catégories du menu, prix et promotions influencent la surface d’affichage nécessaire.
- Le site contraint l’agencement. Ajouter des écrans augmente la largeur totale de l’équipement, qui doit rester compatible avec la zone disponible.
Pour un projet similaire, partez du menu prévu pour définir la surface d’affichage, puis évaluez une configuration à un ou plusieurs écrans selon l’espace et les conditions de lecture.
L’intérêt de cet exemple est la démarche de sélection. Une disposition à double écran convenait à ce projet ; ce n’est pas une recommandation systématique pour tous les restaurants.
8. Vérifier ensemble la lisibilité et le fonctionnement avant la commande
Une démonstration utile doit se rapprocher autant que possible de l’installation prévue.
Convenez à l’avance de cinq points :
- Contenu : Utilisez des menus, publicités ou pages d’information représentatifs, pas uniquement des images colorées en plein écran.
- Position de lecture : Vérifiez la distance et les principaux angles prévus, avec des lunettes de soleil polarisantes si nécessaire.
- Moment : Incluez les périodes où le soleil ou les reflets sont les plus contraignants.
- Configuration : Utilisez le verre de protection, l’orientation et l’agencement d’installation prévus.
- Résultats : Déterminez si les informations essentielles restent lisibles et si une réduction de luminosité ou un autre comportement affecte l’usage prévu.
Une courte démonstration sur site aide à évaluer la lisibilité. Elle ne remplace pas les documents d’essais environnementaux et thermiques. Les deux éclairent la décision d’achat.
Si aucun exemplaire n’est disponible sur site, examinez des démonstrations et preuves techniques dans des conditions comparables, puis définissez les critères de réception de l’installation livrée.
Les photos documentent utilement le site, mais l’exposition de l’appareil photo modifie la luminosité apparente de l’écran. Elles ne doivent pas constituer la seule preuve de lisibilité.
Comment l’écran extérieur IP66 de YJCEN répond à ces exigences
Pour les projets nécessitant une forte luminosité, une protection contre la poussière et l’eau et une large plage de température ambiante de fonctionnement, le modèle écran extérieur IP66 de YJCEN est une configuration à considérer.
Ses caractéristiques annoncées couvrent les principaux critères abordés dans ce guide :
| Caractéristique du produit | Exigence de sélection correspondante |
|---|---|
| Luminosité de 3 000 nits | Émission lumineuse pour les environnements lumineux |
| Protection IP66 | Protection contre la pénétration de poussière et d’eau |
| Température ambiante de fonctionnement de −45°C à +65°C | Adéquation de la plage annoncée aux conditions du site |
| Dalle LCD et matériaux optiques associés résistants à la chaleur | Adaptation des composants aux conditions thermiques extérieures |
| Protection UV + IR | Maîtrise de l’exposition aux ultraviolets et d’une partie de la charge thermique solaire |
| Verre anti-éblouissement et conception à polarisation circulaire | Maîtrise des reflets et lecture avec des lunettes de soleil polarisantes |
| Verre de protection trempé de 5 mm, annoncé IK10 | Protection du verre frontal contre les chocs |
Le modèle et l’agencement définitifs doivent être adaptés à l’ensoleillement, au climat, à la distance de lecture, au contenu et à la structure de montage du site.
Lors de la demande de devis, fournissez des photos du site, l’orientation de l’écran, les heures de soleil direct, les températures et des exemples de contenu. Ces informations transforment une demande générale en une configuration adaptée au projet.
Prendre la décision finale
Listez les exigences de l’installation, puis évaluez chaque configuration présélectionnée par rapport à celles-ci.
Si une exigence essentielle n’est pas satisfaite, résolvez ce point avant de comparer les options. Une résolution supérieure, des fonctions logicielles supplémentaires ou un prix inférieur ne compensent pas une limite environnementale qui empêche l’écran de remplir sa mission.
Lorsque plusieurs propositions satisfont les exigences, comparez le coût total livré, les fonctions de commande, les modalités de service et la facilité d’utilisation.
Le choix final doit reposer sur une base claire : l’écran peut fonctionner sur votre site, respecter vos horaires d’exploitation et permettre au public de lire les informations à communiquer.
