تعتمد سلسلة IP65 هيكلًا أرضيًا ثابتًا، وتدعم سلسلة IP66 الوضعين الرأسي والأفقي. اختر التصميم بحسب متطلبات التركيب.
اختر مصنّعي شاشات LCD الخارجية بناءً على قدرتهم على مواءمة تصميم المنتج ودرجة الحماية وعملية الإنتاج مع موقعك. يوضح كل من كشك المعلومات الرقمي الخارجي من YJCEN بدرجة IP65، وشاشة العرض الرقمي الخارجية بدرجة IP66 نهجًا مختلفًا لتصميم الأجهزة. يشرح هذا الدليل كيفية تقييم قدرات المصنع الهندسية واختباراته وإمكانات التسليم، سواء لموقع معلومات مستقل أو لشاشة تُدمج في مبنى أو هيكل تثبيت.
1. هل يستطيع المصنّع تصميم وحدة العرض الخارجية كاملة؟
بالنسبة إلى شركات تكامل الأنظمة وأصحاب العلامات التجارية، يتعلق قرار الشراء بوحدة مكتملة: لوحة LCD، والزجاج الأمامي، والهيكل، ومزوّد الطاقة، ووحدة التحكم، ونظام الإدارة الحرارية. يجب أن تتلاءم هذه المكونات مع التركيب وتعمل كنظام واحد.
تأسست YJCEN عام 2012، وتصنّع شاشات LCD التجارية وأجهزة الأكشاك في مصنع تزيد مساحته على 5,000 م². وتشمل قدراتنا في التصنيع بنظام OEM/ODM تخصيص الهياكل، واختيار الشاشة واللوحة الأم، وتكامل الأجهزة، والتوريد بعلامة العميل التجارية.
حدّد قدرات المصنع الأكثر أهمية انطلاقًا من متطلبات المشروع:
| متطلبات المشروع | القدرة ذات الأولوية | النتيجة العملية |
|---|---|---|
| تركيب خارجي مكشوف | حماية مناسبة للهيكل، وتجهيز حراري، ووثائق خاصة بالطراز | تجهيز خارجي ملائم للموقع |
| دمج شاشة في هيكل قائم | أبعاد الهيكل، وهندسة التثبيت، ومسارات الكابلات، والوصول للصيانة | وحدة تلائم المساحة المتاحة ويمكن صيانتها |
| تطبيق قائم لإدارة المحتوى الرقمي | اختيار نظام التشغيل، ومنافذ اللوحة الأم، واختبار التطبيق | تقييم عينة باستخدام البرنامج المطلوب |
| نشر أجهزة بعلامة تجارية خاصة | الهوية التجارية، ومظهر الهيكل، ومواصفات إنتاج معتمدة | طلبات متكررة بالتجهيز المتفق عليه نفسه |
مواءمة تصميم المنتج مع طريقة التركيب

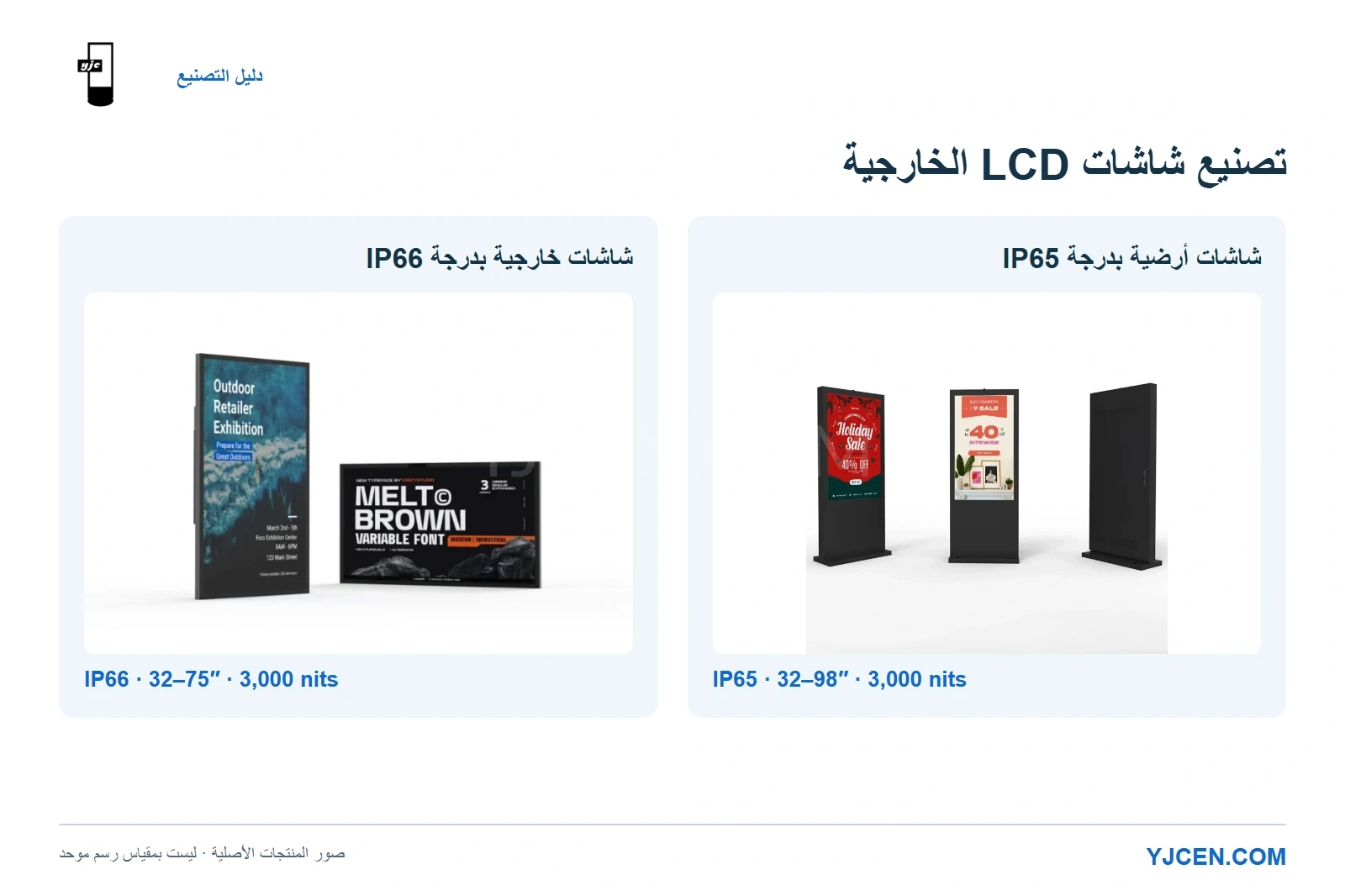

تجمع سلسلة YJCEN للشاشات الخارجية الأرضية بدرجة IP65 بين هيكل توتم ثابت، وسطوع 3,000 نت، وزجاج مقسّى مضاد للوهج، بمقاسات من 32 إلى 98 بوصة. وتناسب المواقع المخصصة لوحدة عرض مستقلة توجّه المعلومات نحو ممر للمشاة أو مدخل أو مساحة مفتوحة.
تضم سلسلة IP66 شاشات بمقاسات 32–75 بوصة وسطوع 3,000 نت، مع إمكانية العرض الرأسي أو الأفقي. وهي نقطة انطلاق أخرى للمشروعات التي تتطلب حماية IP66 وترتيب تثبيت منفصلًا.
اختر تصميم الهيكل ودرجة الحماية معًا. يحتاج التوتم المستقل إلى قاعدة وخطة تثبيت أرضي مناسبتين، بينما تحتاج الشاشة المثبتة على مبنى إلى حامل وهيكل داعم مناسبين.
ابدأ بطراز قائم عندما يلبّي متطلبات المشروع. ويكون التخصيص أكثر فائدة عندما يعالج قيدًا محددًا، مثل ضيق مساحة التثبيت، أو الحاجة إلى منفذ معين، أو اختلاف تصميم الهيكل.
2. هل يلائم الهيكل الموقع ويتيح الوصول للصيانة؟
لا يكفي قياس قطر الشاشة لتحديد ملاءمة التركيب. فأبعاد الهيكل، ووزن الجهاز، ونقاط التثبيت، والوصول إلى الكابلات والصيانة هي ما يحدد دمجه في جدار أو قاعدة أو هيكل مخصص.

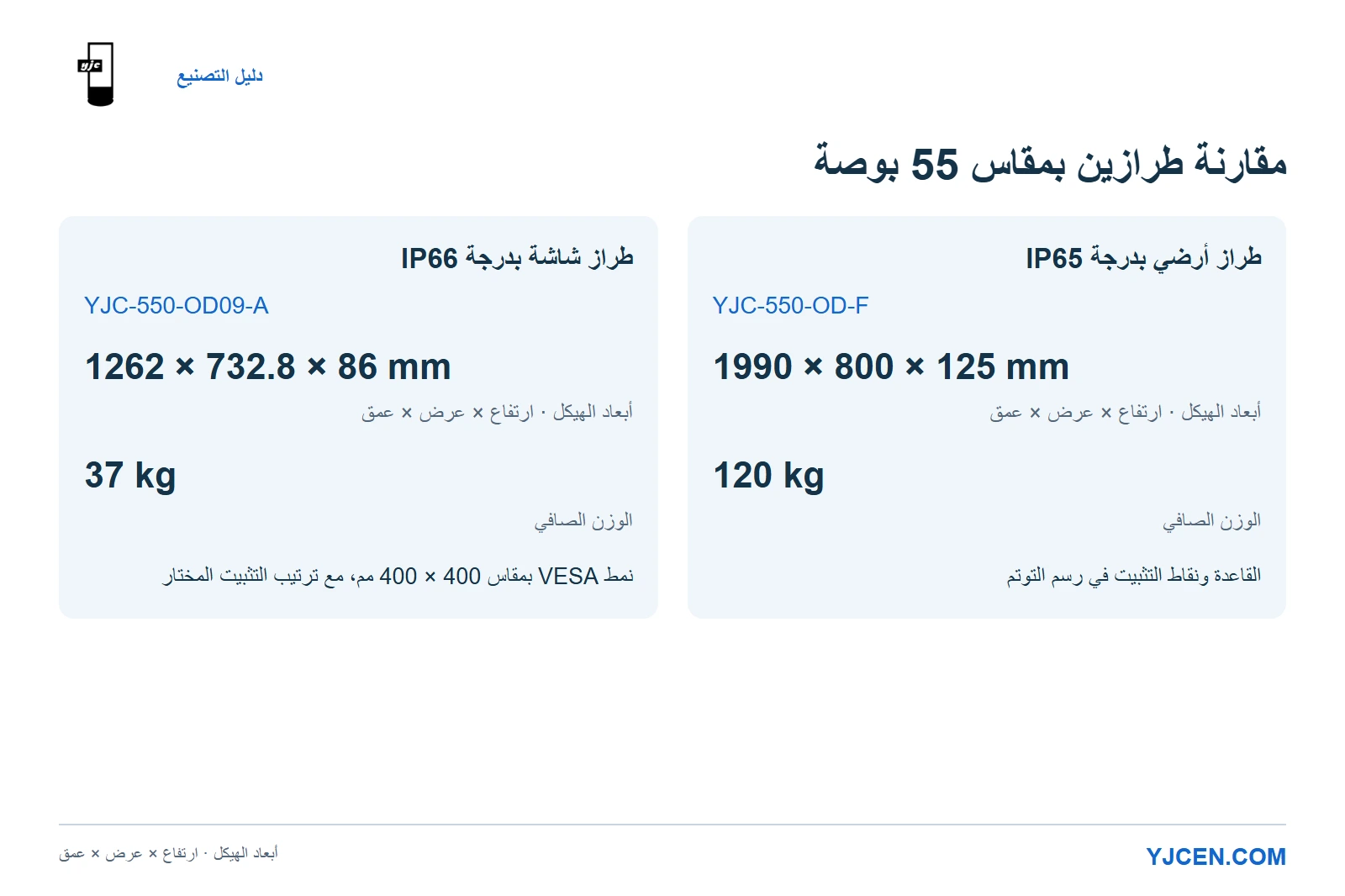

يوضح طرازان من YJCEN بمقاس 55 بوصة لماذا لا يكفي المقاس الاسمي للشاشة لتخطيط التركيب:
| المواصفة الميكانيكية | طراز أرضي بدرجة IP65 | طراز شاشة بدرجة IP66 |
|---|---|---|
| الطراز | YJC-550-OD-F | YJC-550-OD09-A |
| أبعاد الهيكل: ارتفاع × عرض × عمق | 1990 × 800 × 125 mm | 1262 × 732.8 × 86 mm |
| الوزن الصافي | 120 kg | 37 kg |
| مرجع التركيب | القاعدة ونقاط التثبيت في رسم التوتم | نمط VESA بمقاس 400 × 400 مم، مع ترتيب التثبيت المختار |
تأتي هذه الأبعاد والأوزان من نشرات بيانات الطرازين. بالنسبة إلى التوتم، خطّط للتثبيت الأرضي والمناولة والوصول للصيانة. وبالنسبة إلى شاشة IP66، اختر الحامل والهيكل الداعم وفق وزن الوحدة ونمط تثبيتها.
يعكس الاختلاف تصميمين للهيكل، وليس قياسًا مباشرًا لجودة الحماية. وفي الحالتين، استخدم رسم التجهيز المختار لتخطيط التركيب.
عند تخصيص الهيكل، حدّد طريقة التثبيت ومدخل الكابلات والوصول للصيانة قبل اعتماد المظهر النهائي. فقد يؤثر تقليل العمق أو تغيير موضع أحد المنافذ في المساحة المتاحة للمكونات الداخلية والصيانة.
تستقبل YJCEN الرسومات أو المنتجات المرجعية أو قائمة التغييرات المطلوبة لدراسة قابلية التنفيذ. ويمكن اختيار Android أو Windows وفق التطبيق، مع تثبيت برامج العميل مسبقًا واختبارها على الأجهزة.
إذا كنت لا تزال تختار السطوع أو مقاس الشاشة أو طريقة التركيب، فراجع دليل اختيار شاشات العرض الرقمي الخارجية لشرح هذه القرارات بمزيد من التفصيل.
3. ما الأدلة على مقاومة الطقس والإدارة الحرارية؟
قيّم الحماية الخارجية من خلال اختبارات الطراز وضوابط الإنتاج في المصنع معًا. توثّق الأولى التصميم الذي خضع للاختبار، وتوضح الثانية كيفية فحص الوحدات المجمّعة قبل إرسالها.
اربط تقرير الحماية بالمنتج
IEC 60529 يحدّد تصنيف حماية الهياكل المعبّر عنه برموز IP. والدليل المفيد هو تقرير يذكر الطراز وطريقة الاختبار والنتائج.
اختبرت شركة Shenzhen BKC Testing Co., Ltd. طراز YJC-550-OD09-A من YJCEN. ويسجّل التقرير BKC23114331KS، الصادر في 17 نوفمبر 2023، اجتياز اختباري الغبار IP6X ونفاثات الماء IPX6 وفق EN 60529:1991+A1:2000+A2:2013، دون تسجيل دخول غبار أو ماء بعد الاختبارين المعنيين.
يتوفر التقرير في قسم تقارير الاختبار بصفحة منتج IP66، ويربط طراز YJC-550-OD09-A بنتائجه المسجّلة لاختباري الغبار ونفاثات الماء.
انظر إلى ما يلي اختبار المطر في المصنع
تشمل عملية YJCEN الموثقة المعروفة باسم اختبار المطر في المصنع لمدة 8 ساعات التجميع الكامل، والتعرض المستمر للماء، وفحص الداخل للتحقق من دخول الماء، ثم اختبارات التشغيل الممتد والوظائف.
يربط الفحص الداخلي بين التعرض للماء من الخارج وحالة الهيكل من الداخل. وهذا الإجراء لمدة ثماني ساعات هو فحص إنتاج في المصنع، منفصل عن اختبار IPX6 المعياري ومدته.
اختيار التجهيز الحراري المناسب للموقع
تحدد سلسلة شاشات IP66 سطوعًا قدره 3,000 نت ونطاق حرارة تشغيل من −45°م إلى +65°م مع التجهيز الحراري المناسب. ويتضمن المنتج تحكمًا داخليًا في الحرارة وحماية من ارتفاعها المفرط.
قدّم درجات الحرارة المحيطة المتوقعة، ومدى التعرض للشمس، وموضع التركيب المقترح عند تحديد التجهيز. تساعد هذه المعلومات المصنع على تقييم الإدارة الحرارية إلى جانب الهيكل ومساحة التركيب.
4. كيف يحافظ المصنع على اتساق الإنتاج بعد اعتماد العينة؟
تحدد العينة ما توافق عليه. وتحدد ضوابط الدُفعات كيفية فحص وحدات الإنتاج مقابل التجهيز المطلوب.

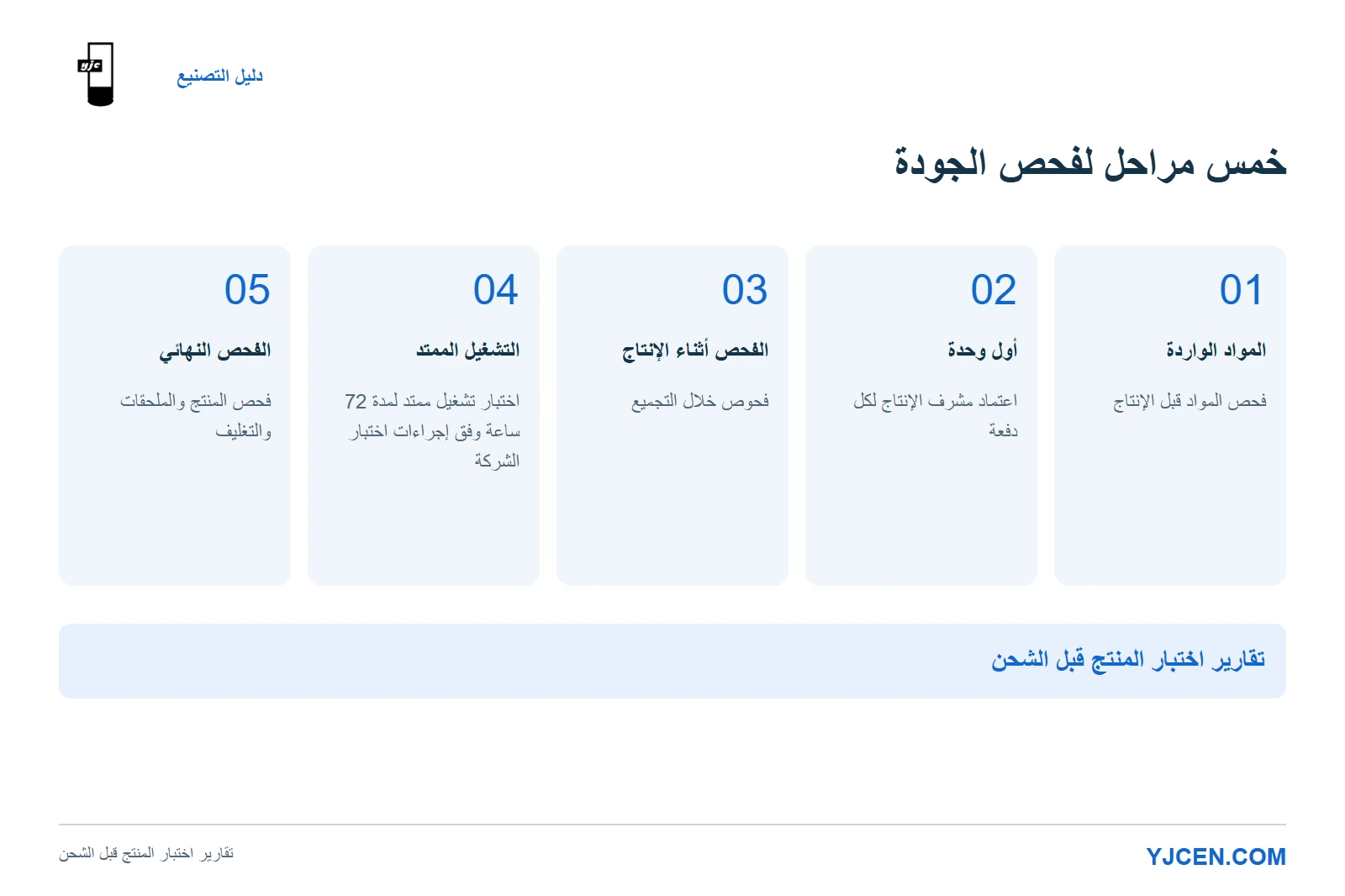

تربط عملية فحص الجودة لدى YJCEN ذات المراحل الخمس بين فحص المواد الواردة، واعتماد أول وحدة، وفحوص التجميع، والتشغيل الممتد، والفحص النهائي:
| مرحلة الإنتاج | إجراء YJCEN | أهميته للمشتري |
|---|---|---|
| المواد الواردة | فحص المواد قبل الإنتاج | تبدأ مراقبة الجودة قبل التجميع |
| أول وحدة | اعتماد مشرف الإنتاج لكل دفعة | مرجع معتمد للدفعة |
| الفحص أثناء الإنتاج | فحوص خلال التجميع | معالجة مشكلات التجميع قبل الفحص النهائي |
| التشغيل الممتد | اختبار تشغيل ممتد لمدة 72 ساعة وفق إجراءات اختبار الشركة | تشغيل الجهاز لفترة ممتدة قبل الشحن |
| الفحص النهائي | فحص المنتج والملحقات والتغليف | يشمل فحص ما قبل الإرسال العناصر التي يتلقاها فريق التركيب |
تشمل ضوابط الإنتاج أيضًا اختبار جميع الوظائف وفحص الأجزاء المعدنية، مع توفير تقارير اختبار المنتج قبل الشحن. وللطلبات المتكررة، استخدم التجهيز والرسومات المعتمدة مرجعًا للشراء، وحدّد أي تغييرات مطلوبة بوضوح.
شرح ISO للمواصفة ISO 9001 يضع العمليات الموثقة وتقييم الأداء ضمن إدارة الجودة. ويدعم نظام الجودة المعتمد وفق ISO 9001 لدى YJCEN هذا الانضباط، بينما يعالج تقرير الطراز خاصية الحماية المحددة التي جرى اختبارها.
5. هل لدى المصنّع مثال تركيب ذي صلة؟
اختر مشروعًا يشبه تركيبك في التعرض للطقس وطريقة التثبيت والاستخدام. يساعدك التطبيق المشابه على تقييم التصميم المقترح قبل الانتقال إلى التفاصيل التنفيذية.
لصالح قاعة موسيقى حية في أوروبا، ورّدت YJCEN شاشة واحدة بمقاس 75 بوصة ودرجة IP66 وسطوع 3,000 نت. وثُبتت رأسيًا على جدار خارجي مواجه للشارع لعرض إعلانات الفعاليات بديلًا عن الملصقات المطبوعة.
يناسب هذا المثال القاعات التي تخطط لملصق رقمي جداري مكشوف للطقس. استخدم صور المشروع لفهم التطبيق، ورسومات الطراز المختار لتخطيط الملاءمة المكانية، ووثائقه الفنية لتقييم الأداء المحدد.
6. كيف تقارن عروض الأسعار ومهل التجهيز والدعم؟
قارن التجهيز ونطاق التوريد نفسيهما بين العروض. افصل الشاشة ومعدات التثبيت ومنصة الحوسبة والتخصيص والشحن والعمل الميداني، لتعرف ما يشمله كل عرض وأسباب اختلاف الأسعار.
توفّر YJCEN عينات بدءًا من وحدة واحدة. وتشير مهل الإرسال المنشورة إلى نحو 3–7 أيام عمل للطرازات القياسية و15–20 يوم عمل للوحدات المخصصة. ويُحدّد موعد العينة وفق المنتج المختار. أضف مدة النقل وتجهيز الموقع بشكل مستقل.
تأتي منتجاتنا بضمان ثلاث سنوات، مع استثناء الأضرار الناتجة عن المستخدم والأعطال الناجمة عن التركيب غير الصحيح. ويمكن لشركائنا في أوروبا وأمريكا الشمالية تقديم التركيب والإصلاح في الموقع، مع تسعير أجور العمل والسفر بصورة مستقلة بحسب متطلبات المشروع. ولا تتوفر هذه الخدمات في البلدان المتأثرة بالحروب أو النزاعات.
الأسئلة الشائعة
هل تستطيع YJCEN توريد شاشات خارجية بعلامتنا التجارية؟
نعم. ندعم تخصيص الشعار واللون والملصقات، والتوريد دون علامات YJCEN. ويمكن توفير اتفاقية عدم إفشاء عند الطلب.
هل يمكن اختبار تطبيق العرض الرقمي الحالي قبل النشر؟
نعم. تستطيع YJCEN تثبيت تطبيقات العميل مسبقًا واختبارها على أجهزة Android أو Windows المختارة. أدرج متطلبات التطبيق والمنافذ في طلب العينة؛ وتظل تراخيص البرامج منفصلة عن توريد الأجهزة.
ما الحد الأدنى لطلب العينة؟
تتوفر العينات بدءًا من وحدة واحدة. حدّد مقاس الشاشة وتصميم الهيكل ونظام التشغيل كي تمثّل العينة التجهيز الذي تنوي شراءه.
أرسل متطلبات مشروع الشاشة الخارجية
للحصول على مراجعة للتجهيز وعرض سعر، أرسل:
- مقاس الشاشة والكمية وبلد التسليم.
- صور الموقع والتعرض للشمس والمطر ودرجات الحرارة المحيطة المتوقعة.
- طريقة التثبيت والمساحة المتاحة ورسومات الهيكل أو الحامل إن وجدت.
- نظام التشغيل والتطبيق ومتطلبات المنافذ.
- متطلبات الهوية التجارية وموعد التركيب المستهدف والوثائق الفنية المطلوبة.
يمكن لـYJCEN مراجعة متطلبات الأجهزة وتحديد التخصيص اللازم وإعداد عرض سعر. استخدم مرحلة العينة لاعتماد الملاءمة المكانية وتشغيل المحتوى والمظهر النهائي قبل بدء الإنتاج.
