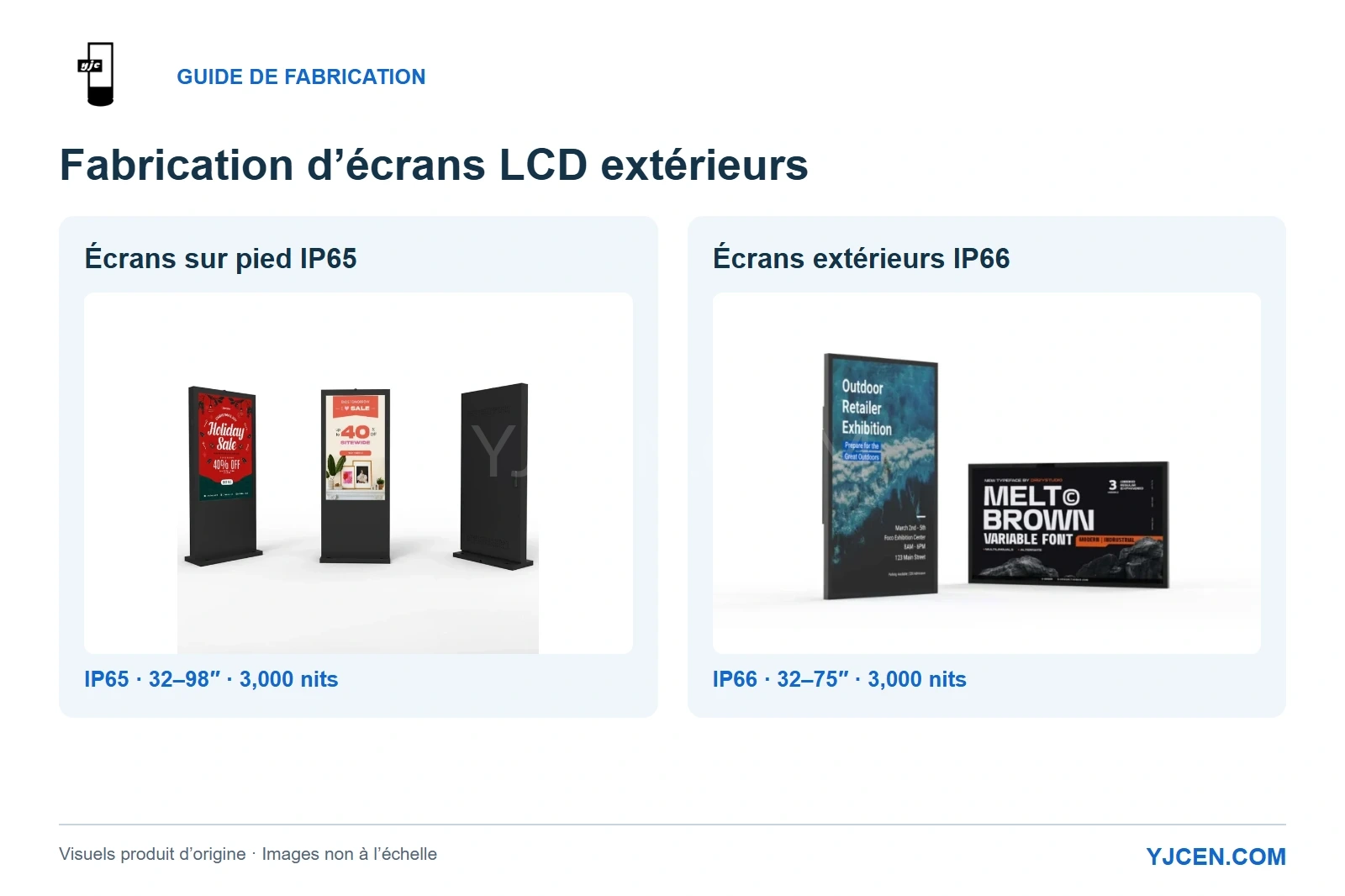

La gamme IP65 utilise un boîtier sur pied fixe. La gamme IP66 accepte les orientations portrait et paysage ; choisissez le format selon l’installation.
Choisissez un fabricant d’écrans LCD extérieurs selon sa capacité à adapter le format, l’indice de protection et la production à votre site. Le totem numérique extérieur IP65 de YJCEN et son affichage dynamique extérieur IP66 illustrent deux approches matérielles. Ce guide explique comment évaluer l’ingénierie, les essais et la livraison d’un fabricant, du point d’information sur pied à l’écran intégré à un bâtiment ou à une structure porteuse.
1. Le fabricant peut-il concevoir l’écran extérieur complet ?
Les intégrateurs et les marques achètent un équipement complet : dalle LCD, vitre frontale, boîtier, alimentation, contrôleur et gestion thermique. Ces composants doivent s’adapter à l’installation et fonctionner ensemble.
Fondée en 2012, YJCEN fabrique des écrans LCD professionnels et du matériel de bornes dans une usine de plus de 5 000 m². Nos capacités de fabrication OEM/ODM comprennent les boîtiers sur mesure, le choix des écrans et cartes mères, l’intégration matérielle et la fourniture sous votre marque.
La contrainte du projet détermine la capacité de fabrication à privilégier :
| Besoin du projet | Capacité prioritaire | Résultat concret |
|---|---|---|
| Installation extérieure exposée | Protection du boîtier, configuration thermique et documentation du modèle adaptées | Une configuration extérieure adaptée au site |
| Écran intégré à une structure existante | Dimensions, géométrie de fixation, cheminement des câbles et accès de maintenance | Un équipement qui s’intègre dans l’espace disponible et reste accessible |
| Application d’affichage existante | Choix du système, interfaces de la carte mère et essais de l’application | Un échantillon évalué avec le logiciel prévu |
| Déploiement sous marque propre | Marquage, aspect du boîtier et spécification de production approuvée | Des commandes répétées basées sur la même configuration convenue |
Adapter le format du produit à l’installation
La gamme extérieure sur pied IP65 de YJCEN associe un boîtier de totem fixe, une luminosité de 3 000 nits et un verre trempé antireflet, dans des diagonales de 32 à 98 pouces. Elle convient à un emplacement autonome orienté vers un passage piéton, une entrée ou un espace ouvert.
La gamme IP66 propose des écrans de 32–75 pouces, de 3 000 nits, en orientation portrait ou paysage. Elle constitue une autre base pour les projets exigeant une protection IP66 et une fixation distincte.
Choisissez ensemble le format et le niveau de protection. Un totem sur pied nécessite une base et un plan d’ancrage adaptés ; un écran sur bâtiment exige un support et une structure porteuse appropriés.
Partez d’un modèle existant s’il convient au projet. La personnalisation est surtout utile pour résoudre une contrainte mesurable : encombrement, connectique ou format du boîtier.
2. Le boîtier s’intègre-t-il au site tout en restant accessible ?
La diagonale ne suffit pas à définir l’intégration. L’encombrement, le poids, les fixations et les accès aux câbles et à la maintenance déterminent la pose sur un mur, un pied ou une structure sur mesure.

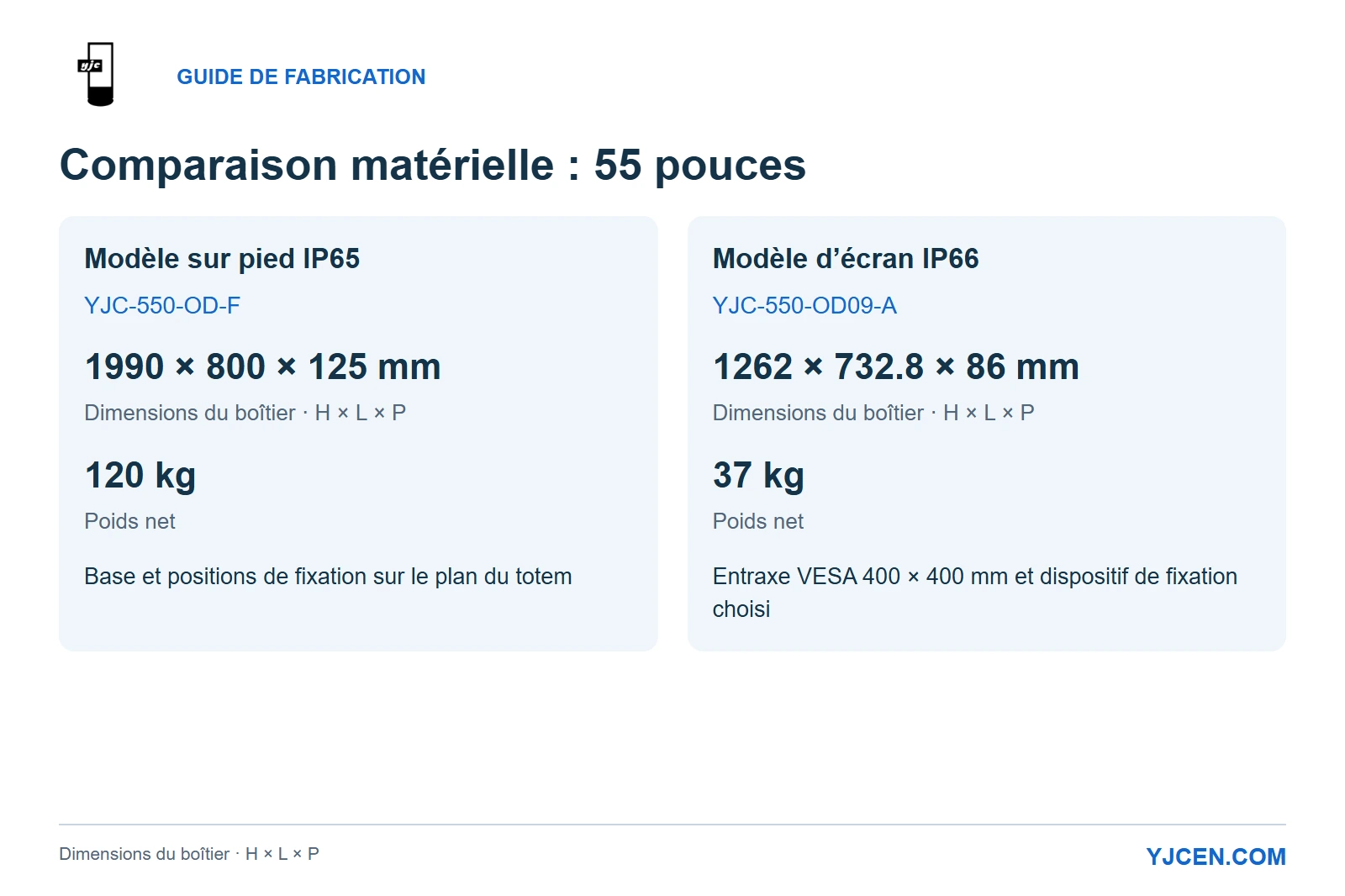

Deux modèles YJCEN de 55 pouces montrent pourquoi la diagonale seule ne suffit pas pour préparer l’installation :
| Spécification mécanique | Modèle sur pied IP65 | Modèle d’écran IP66 |
|---|---|---|
| Modèle | YJC-550-OD-F | YJC-550-OD09-A |
| Dimensions du boîtier, H × L × P | 1990 × 800 × 125 mm | 1262 × 732.8 × 86 mm |
| Poids net | 120 kg | 37 kg |
| Référence d’installation | Base et positions de fixation sur le plan du totem | Entraxe VESA 400 × 400 mm et dispositif de fixation choisi |
Ces dimensions et poids proviennent des fiches techniques respectives. Pour le totem, prévoyez l’ancrage au sol, la manutention et l’accès de maintenance ; pour l’écran IP66, adaptez le support et la structure au poids et aux fixations de l’appareil.
La différence correspond à deux formats de boîtier, et ne mesure pas directement la qualité de protection. Dans les deux cas, utilisez le plan de la configuration choisie pour préparer l’installation.
Pour un boîtier sur mesure, définissez les fixations, l’entrée des câbles et l’accès de maintenance avant de finaliser l’aspect. Réduire la profondeur ou déplacer un connecteur modifie l’espace disponible pour les composants et l’entretien.
YJCEN étudie la faisabilité à partir de plans, de produits de référence ou d’une liste de modifications. Android ou Windows peuvent être choisis selon l’application ; les logiciels fournis par le client peuvent être préinstallés et testés sur le matériel.
Si vous choisissez encore la luminosité, la diagonale ou le format d’installation, notre guide de choix de l’affichage dynamique extérieur développe ces points.
3. Quelles preuves étayent la protection extérieure et la gestion thermique ?
Évaluez la protection à partir des essais du modèle et des contrôles de production. Les premiers documentent la conception testée ; les seconds montrent comment l’équipement assemblé est inspecté avant expédition.
Relier le rapport IP au produit
IEC 60529 définit la classification de protection des enveloppes par codes IP. Un rapport utile identifie le modèle, la méthode d’essai et les résultats.
Le YJC-550-OD09-A de YJCEN a été testé par Shenzhen BKC Testing Co., Ltd. Le rapport BKC23114331KS du 17 novembre 2023 constate la réussite des essais poussière IP6X et jets d’eau IPX6 selon EN 60529:1991+A1:2000+A2:2013, sans pénétration de poussière ni d’eau après les essais respectifs.
Le rapport est accessible dans la rubrique dédiée de la page produit IP66 et relie le modèle YJC-550-OD09-A aux résultats enregistrés des essais poussière et jets d’eau.
Examiner la suite de l’essai de pluie en usine
Le processus d’essai de pluie de 8 heures en usine de YJCEN comprend l’assemblage complet, une exposition continue à l’eau, une inspection interne recherchant les infiltrations, puis des essais de vieillissement et de fonctionnement.
L’inspection interne relie l’exposition extérieure à l’état à l’intérieur du boîtier. Cette procédure de huit heures est un contrôle de production distinct de l’essai normalisé IPX6 et de sa durée.
Choisir la configuration thermique pour le site
Notre gamme IP66 spécifie une luminosité de 3 000 nits et une plage de fonctionnement de −45°C à +65°C avec la configuration thermique appropriée. Les équipements comportent une régulation interne de température et une protection contre la surchauffe.
Lors du choix de la configuration, indiquez les températures ambiantes attendues, l’exposition solaire et la position de montage. Ces éléments permettent à l’usine d’évaluer la gestion thermique avec le boîtier et l’espace disponible.
4. Comment maintenir la régularité après l’approbation de l’échantillon ?
L’échantillon définit ce que vous approuvez. Les contrôles de lot définissent comment les unités produites sont vérifiées par rapport à la configuration requise.

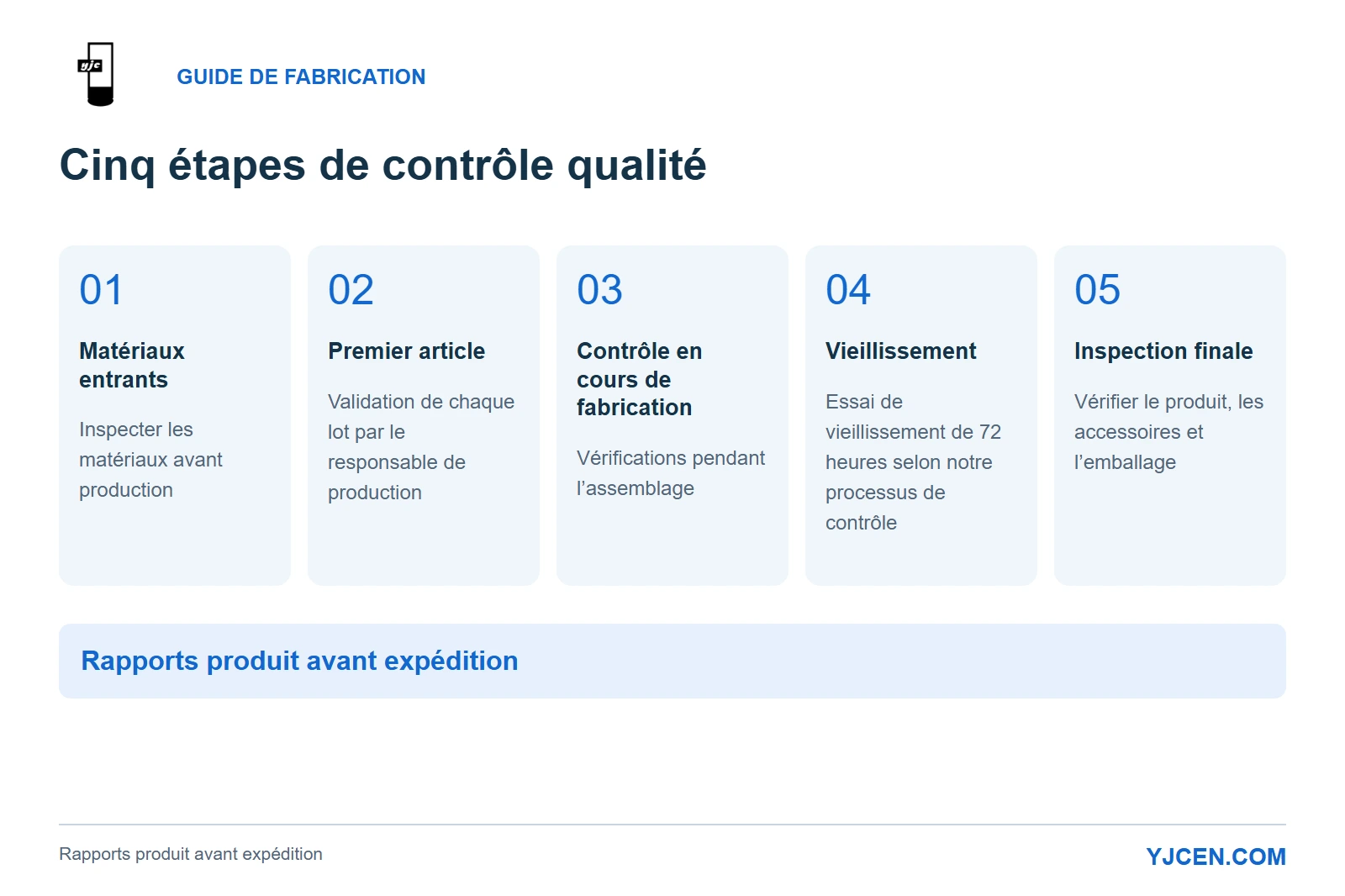

Le processus de contrôle qualité en cinq étapes de YJCEN relie contrôle réception, approbation du premier article, contrôles d’assemblage, vieillissement et inspection finale :
| Étape de production | Processus YJCEN | Intérêt pour l’acheteur |
|---|---|---|
| Matériaux entrants | Inspecter les matériaux avant production | Les contrôles commencent avant l’assemblage |
| Premier article | Validation de chaque lot par le responsable de production | Le lot dispose d’une référence approuvée |
| Contrôle en cours de fabrication | Vérifications pendant l’assemblage | Les problèmes d’assemblage peuvent être traités avant l’inspection finale |
| Vieillissement | Essai de vieillissement de 72 heures selon notre processus de contrôle | L’équipement fonctionne pendant une période prolongée avant expédition |
| Inspection finale | Vérifier le produit, les accessoires et l’emballage | Le contrôle avant expédition couvre les éléments reçus par les installateurs |
Nos contrôles comprennent également les essais fonctionnels complets et l’inspection de la tôlerie, avec des rapports produit fournis avant expédition. Pour les commandes répétées, utilisez la configuration et les plans approuvés comme référence d’achat et indiquez clairement les modifications demandées.
L’explication d’ISO sur ISO 9001 place les processus documentés et l’évaluation des performances dans le management de la qualité. Le système qualité certifié ISO 9001 de YJCEN soutient cette discipline ; le rapport du modèle concerne la caractéristique de protection effectivement testée.
5. Le fabricant présente-t-il une installation comparable ?
Choisissez un projet proche du vôtre par l’exposition, le montage et l’usage. Une application comparable aide à évaluer le format avant les études détaillées.
Pour une salle de concerts en Europe, YJCEN a fourni un écran de 75 pouces, classé IP66, avec une luminosité de 3 000 nits. Installé verticalement sur un mur extérieur donnant sur la rue, il affiche les événements à la place d’affiches imprimées.
Cet exemple concerne les lieux qui prévoient un affichage numérique mural exposé. Les photos montrent l’application, les plans du modèle permettent d’étudier l’intégration et la documentation technique précise les performances annoncées.
6. Comment comparer devis, délais et assistance ?
Comparez la même configuration et le même périmètre. Distinguez écran, fixation, informatique, personnalisation, transport et intervention sur site pour rattacher les écarts de prix aux prestations incluses.
YJCEN propose des échantillons dès une unité. Les délais indicatifs d’expédition sont d’environ 3–7 jours ouvrés pour les modèles standard et de 15–20 jours ouvrés pour les unités personnalisées ; le délai de l’échantillon est précisé selon le produit. Prévoyez séparément le transport et la préparation du site.
Nos produits bénéficient d’une garantie de trois ans, hors dommages causés par l’utilisateur et défauts liés à une mauvaise installation. Des partenaires en Europe et en Amérique du Nord peuvent assurer installation et réparation sur site ; main-d’œuvre et déplacements sont chiffrés séparément selon le projet. Ces services sont indisponibles dans les pays touchés par une guerre ou un conflit.
Questions fréquentes
YJCEN peut-il fournir des écrans extérieurs sous notre marque ?
Oui. Nous personnalisons logo, couleur et étiquettes et pouvons livrer sans marquage YJCEN. Un accord de confidentialité est disponible sur demande.
Peut-on tester notre application d’affichage avant le déploiement ?
Oui. YJCEN peut préinstaller et tester les applications fournies par le client sur le matériel Android ou Windows choisi. Incluez les exigences applicatives et d’interfaces dans le cahier des charges de l’échantillon ; les licences logicielles restent distinctes de la fourniture matérielle.
Quelle est la quantité minimale pour un échantillon ?
Les échantillons sont disponibles dès une unité. Indiquez la diagonale, le boîtier et le système d’exploitation pour que l’échantillon représente la configuration envisagée.
Envoyez votre cahier des charges d’affichage extérieur
Pour recevoir une étude de configuration et un devis, transmettez :
- La diagonale, la quantité et le pays de destination.
- Des photos du site, l’exposition au soleil et à la pluie et les températures prévues.
- La fixation, l’espace disponible et les plans de boîtier ou de support.
- Le système d’exploitation, l’application et les interfaces.
- Le marquage, la date d’installation visée et les documents techniques requis.
YJCEN peut examiner les besoins matériels, identifier les adaptations et préparer un devis. Utilisez l’échantillon pour approuver l’intégration, la lecture et l’apparence avant production.
