Die IP65-Serie nutzt ein fest installiertes Stelengehäuse. Die IP66-Serie unterstützt Hoch- und Querformat; wählen Sie die Bauform passend zur Installation.
Wählen Sie Hersteller von Outdoor-LCD-Displays danach aus, wie gut Bauform, Schutzart und Produktionsprozess zu Ihrem Standort passen. YJCENs IP65-Outdoor-Informationsstele und die IP66-Outdoor-Digital-Signage-Displays zeigen zwei unterschiedliche Hardwarekonzepte. Dieser Leitfaden erläutert, wie Sie Entwicklung, Prüfung und Lieferung eines Herstellers bewerten – von der freistehenden Informationsstele bis zum Display an einem Gebäude oder einer Tragkonstruktion.
1. Kann der Hersteller das komplette Outdoor-Display entwickeln?
Integratoren und Markenanbieter kaufen ein vollständiges Gerät: LCD-Panel, Frontglas, Gehäuse, Netzteil, Controller und Wärmemanagement. Diese Komponenten müssen zur Installation passen und als System zusammenarbeiten.
YJCEN wurde 2012 gegründet und fertigt gewerbliche LCD-Displays und Kiosk-Hardware in einer Fabrik mit mehr als 5.000 m² Fläche. Unsere OEM-/ODM-Fertigungsmöglichkeiten umfassen kundenspezifische Gehäuse, die Auswahl von Display und Mainboard, Hardwareintegration und die Lieferung unter Ihrer Marke.
Leiten Sie aus der konkreten Projektanforderung ab, welche Fertigungskompetenz am wichtigsten ist:
| Projektanforderung | Wichtige Kompetenz | Praktisches Ergebnis |
|---|---|---|
| Ungeschützte Außeninstallation | Passender Gehäuseschutz, thermische Auslegung und modellspezifische Unterlagen | Eine zum Standort passende Outdoor-Konfiguration |
| Einbau in eine bestehende Konstruktion | Gehäusemaße, Befestigungsgeometrie, Kabelführung und Wartungszugang | Ein Gerät, das in den verfügbaren Raum passt und wartbar bleibt |
| Vorhandene Digital-Signage-Anwendung | Betriebssystemauswahl, Mainboard-Schnittstellen und Anwendungstests | Ein Muster, das mit der vorgesehenen Software geprüft wird |
| Rollout unter eigener Marke | Markenauftritt, Gehäusegestaltung und freigegebene Fertigungsspezifikation | Nachbestellungen auf Grundlage derselben vereinbarten Konfiguration |
Bauform und Installation aufeinander abstimmen

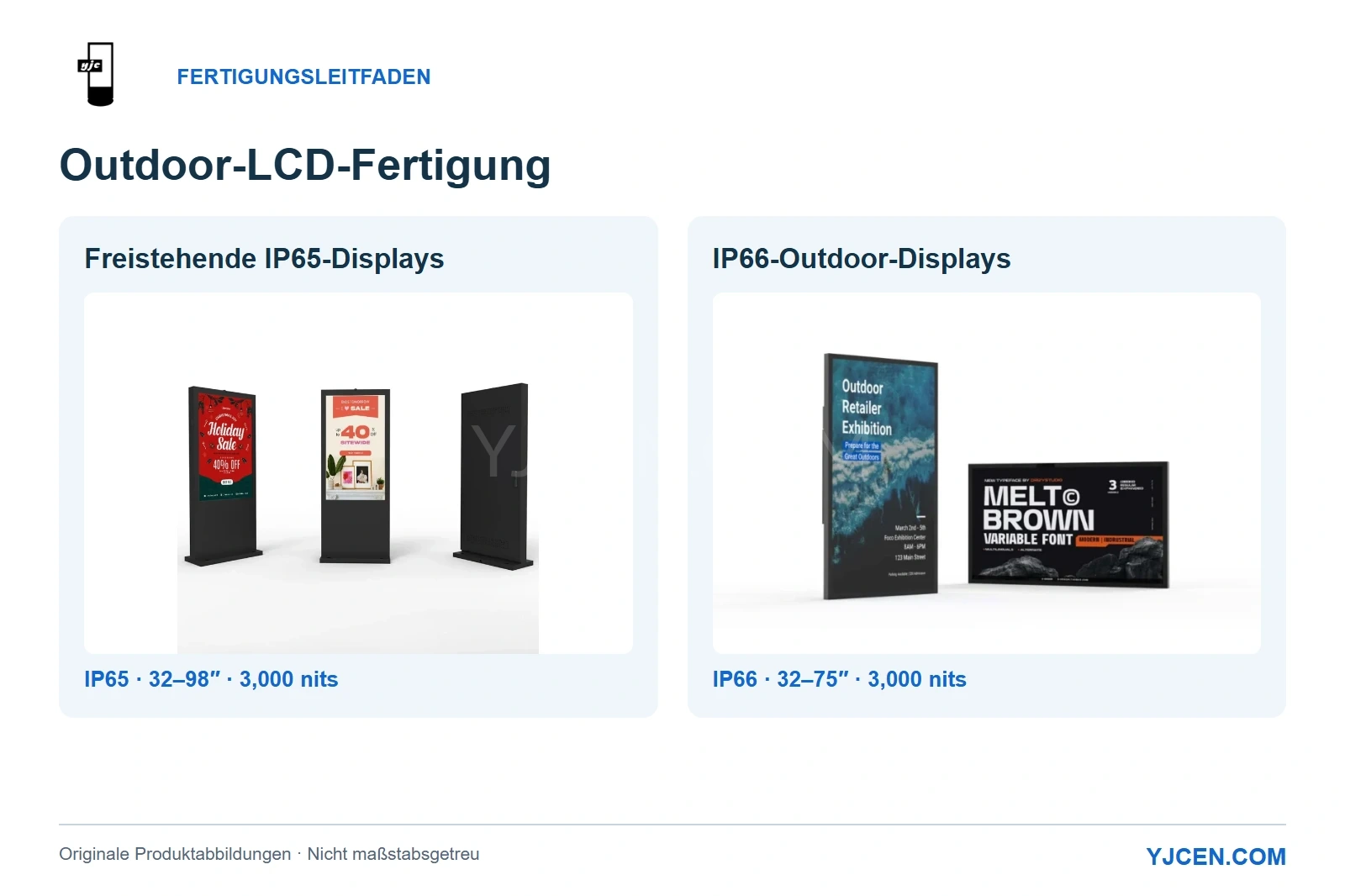

YJCENs freistehende IP65-Outdoor-Serie kombiniert ein fest installiertes Stelengehäuse, 3.000 Nits Helligkeit und entspiegeltes Sicherheitsglas bei Bildschirmgrößen von 32 bis 98 Zoll. Sie eignet sich für einen eigenständigen Displaystandort an Fußwegen, Eingängen oder auf Freiflächen.
Die IP66-Serie bietet Displays von 32–75 Zoll mit 3.000 Nits Helligkeit im Hoch- oder Querformat. Sie ist ein weiterer Ausgangspunkt für Projekte mit geforderter IP66-Schutzart und einer separaten Befestigungslösung.
Wählen Sie Bauform und Schutzanforderung gemeinsam. Eine freistehende Stele benötigt einen geeigneten Sockel und einen Verankerungsplan; ein am Gebäude montiertes Display braucht eine passende Halterung und Tragstruktur.
Beginnen Sie mit einem vorhandenen Modell, wenn es zum Projekt passt. Anpassungen sind besonders sinnvoll, wenn sie eine messbare Einschränkung lösen, etwa knappen Einbauraum, einen benötigten Anschluss oder eine andere Gehäuseform.
2. Passt das Gehäuse zum Standort und bleibt es wartbar?
Die Bildschirmdiagonale allein beschreibt die Einbausituation nicht. Gehäuseabmessungen, Gewicht, Befestigungspunkte sowie Kabel- und Wartungszugänge bestimmen die Integration an einer Wand, auf einem Standfuß oder in einer Sonderkonstruktion.

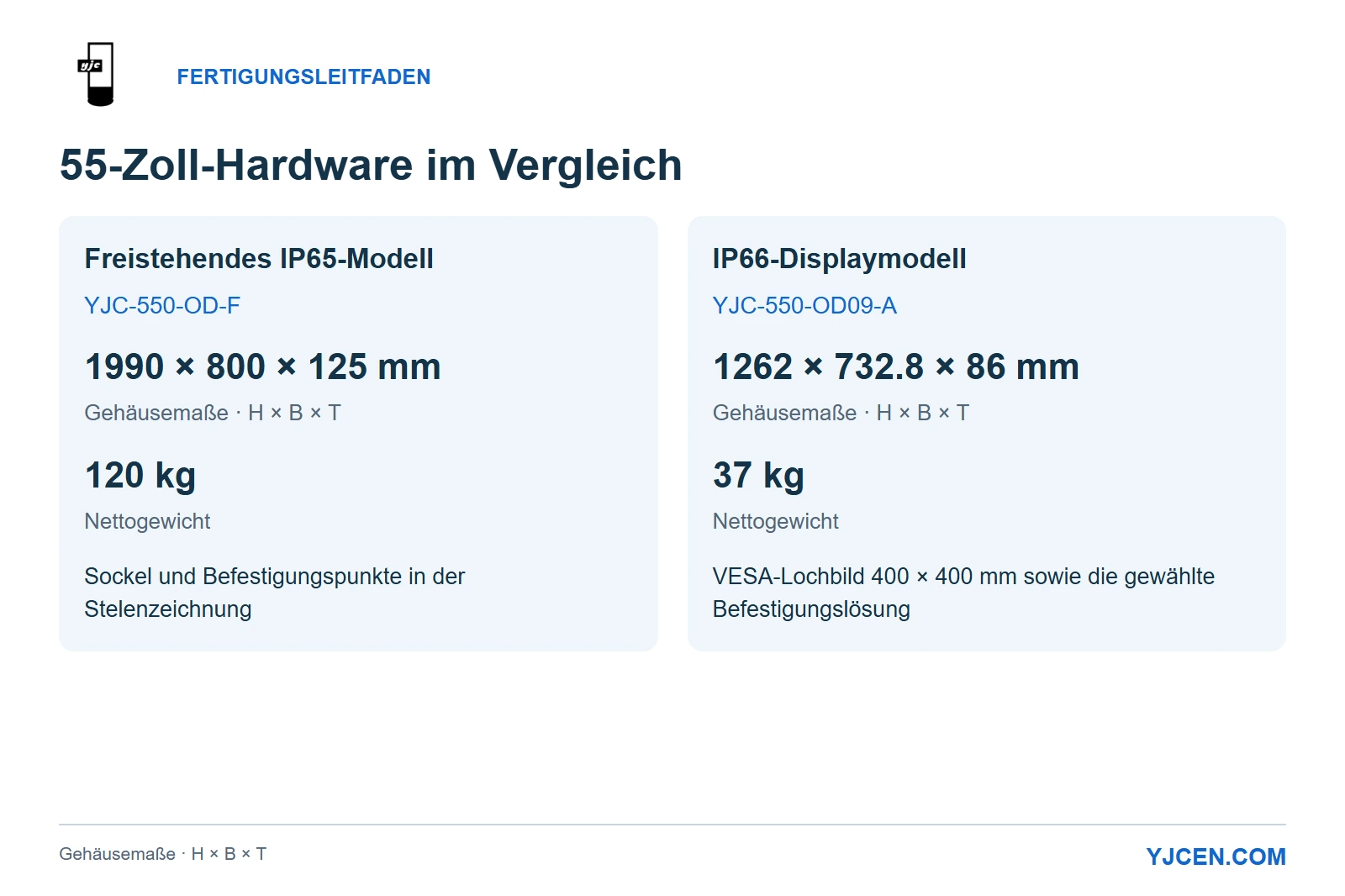

Zwei 55-Zoll-Modelle von YJCEN zeigen, warum die nominale Bildschirmgröße für die Installationsplanung nicht ausreicht:
| Mechanische Spezifikation | Freistehendes IP65-Modell | IP66-Displaymodell |
|---|---|---|
| Modell | YJC-550-OD-F | YJC-550-OD09-A |
| Gehäusemaße, H × B × T | 1990 × 800 × 125 mm | 1262 × 732.8 × 86 mm |
| Nettogewicht | 120 kg | 37 kg |
| Installationsgrundlage | Sockel und Befestigungspunkte in der Stelenzeichnung | VESA-Lochbild 400 × 400 mm sowie die gewählte Befestigungslösung |
Diese Maße und Gewichte stammen aus den jeweiligen Datenblättern. Planen Sie bei der Stele Bodenverankerung, Handhabung und Wartungszugang; stimmen Sie beim IP66-Display Halterung und Tragstruktur auf Gewicht und Befestigungspunkte ab.
Der Unterschied ergibt sich aus den zwei Gehäuseformen und ist kein direktes Maß für die Schutzqualität. Verwenden Sie für beide Varianten die Zeichnung der gewählten Konfiguration zur Installationsplanung.
Bei einem Sondergehäuse sollten Befestigung, Kabeleinführung und Wartungszugang vor der Gestaltung feststehen. Ein flacheres Gehäuse oder ein versetzter Anschluss kann den Platz für interne Komponenten und Wartung verändern.
YJCEN prüft die Machbarkeit anhand von Zeichnungen, Referenzprodukten oder einer Liste gewünschter Änderungen. Android oder Windows können passend zur Anwendung gewählt werden; kundenseitig bereitgestellte Software lässt sich auf der Hardware vorinstallieren und testen.
Wenn Helligkeit, Bildschirmgröße oder Installationsform noch offen sind, behandelt unser Auswahlleitfaden für Outdoor-Digital-Signage diese Entscheidungen ausführlicher.
3. Welche Nachweise belegen Wetterschutz und Temperaturmanagement?
Bewerten Sie den Außenschutz anhand modellspezifischer Prüfungen und der Produktionskontrollen im Werk. Erstere dokumentieren die geprüfte Konstruktion, Letztere die Kontrolle fertig montierter Geräte vor dem Versand.
Den IP-Prüfbericht dem Produkt zuordnen
IEC 60529 definiert die Klassifizierung des Gehäuseschutzes durch IP-Codes. Ein aussagekräftiger Bericht nennt Modell, Prüfverfahren und Ergebnisse.
YJCENs YJC-550-OD09-A wurde von Shenzhen BKC Testing Co., Ltd. geprüft. Bericht BKC23114331KS vom 17. November 2023 dokumentiert bestandene IP6X-Staub- und IPX6-Strahlwasserprüfungen nach EN 60529:1991+A1:2000+A2:2013; nach den jeweiligen Prüfungen wurde kein Staub- oder Wassereintritt festgestellt.
Der Bericht ist im Prüfberichtbereich der IP66-Produktseite verfügbar und verknüpft das Modell YJC-550-OD09-A mit den dokumentierten Staub- und Strahlwasserprüfergebnissen.
Was nach der werkseitigen Beregnungsprüfung passiert
YJCENs dokumentierter 8-stündiger Beregnungsprüfprozess im Werk umfasst vollständige Montage, kontinuierliche Wasserbeaufschlagung, eine Innenkontrolle auf Wassereintritt sowie anschließende Alterungs- und Funktionstests.
Die Innenkontrolle stellt den Bezug zwischen äußerer Wasserbeaufschlagung und dem Zustand im Gehäuse her. Dieses achtstündige Verfahren ist eine Produktionsprüfung im Werk, getrennt von der normierten IPX6-Prüfung und deren Prüfdauer.
Thermische Konfiguration passend zum Standort wählen
Unsere IP66-Displayserie spezifiziert 3.000 Nits Helligkeit und einen Betriebstemperaturbereich von −45°C bis +65°C mit entsprechender thermischer Konfiguration. Die Geräte verfügen über interne Temperaturregelung und Überhitzungsschutz.
Geben Sie bei der Konfigurationsplanung die erwarteten Umgebungstemperaturen, Sonneneinstrahlung und Montageposition an. Damit kann das Werk die thermische Auslegung zusammen mit Gehäuse und Einbauraum bewerten.
4. Wie hält das Werk die Qualität nach der Musterfreigabe konstant?
Ein Muster legt fest, was Sie freigeben. Chargenkontrollen legen fest, wie Seriengeräte gegen den geforderten Aufbau geprüft werden.

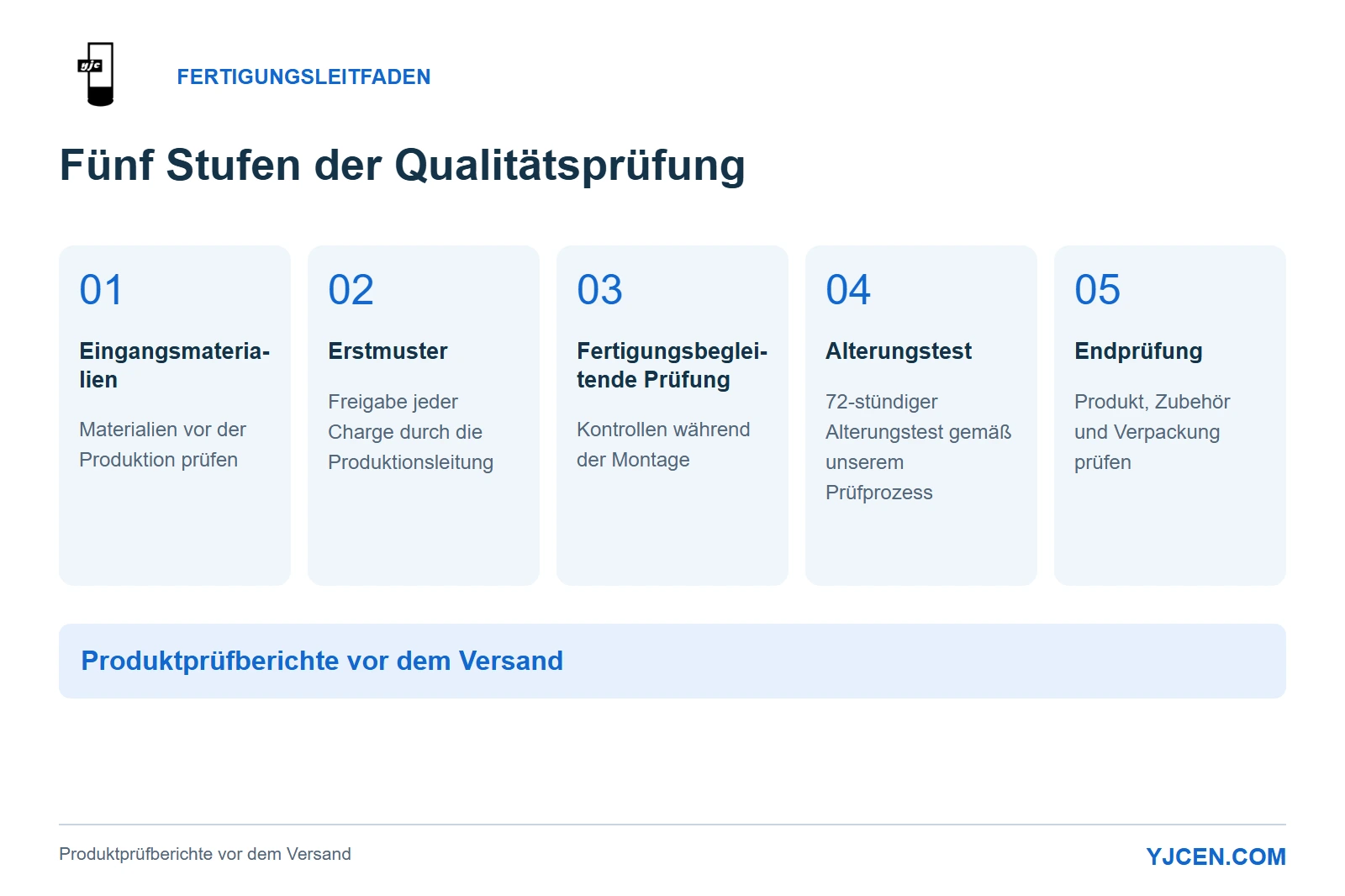

YJCENs fünfstufiger Qualitätsprüfprozess verbindet Wareneingangsprüfung, Erstmusterfreigabe, Montagekontrollen, Alterungstest und Endprüfung:
| Produktionsstufe | YJCEN-Prozess | Bedeutung für den Einkauf |
|---|---|---|
| Eingangsmaterialien | Materialien vor der Produktion prüfen | Qualitätskontrollen beginnen vor der Montage |
| Erstmuster | Freigabe jeder Charge durch die Produktionsleitung | Die Charge hat eine freigegebene Referenz |
| Fertigungsbegleitende Prüfung | Kontrollen während der Montage | Montageprobleme können vor der Endprüfung behoben werden |
| Alterungstest | 72-stündiger Alterungstest gemäß unserem Prüfprozess | Die Geräte werden vor dem Versand über einen längeren Zeitraum betrieben |
| Endprüfung | Produkt, Zubehör und Verpackung prüfen | Die Versandprüfung umfasst die Teile, die das Montageteam erhält |
Zu unseren Produktionsprüfungen gehören auch vollständige Funktionstests und Blechprüfungen. Produktprüfberichte werden vor dem Versand bereitgestellt. Verwenden Sie bei Nachbestellungen die freigegebene Konfiguration und Zeichnungen als Bestellgrundlage und benennen Sie gewünschte Änderungen ausdrücklich.
Die ISO-Erläuterung zu ISO 9001 ordnet dokumentierte Prozesse und Leistungsbewertung dem Qualitätsmanagement zu. YJCENs nach ISO 9001 zertifiziertes Qualitätssystem unterstützt diese Prozessdisziplin; der modellspezifische Bericht betrifft die konkret geprüfte Schutzeigenschaft.
5. Hat der Hersteller ein vergleichbares Installationsbeispiel?
Wählen Sie Projektnachweise mit ähnlicher Exposition, Befestigungsart und Nutzung. Eine vergleichbare Anwendung hilft, die Bauform vor der Detailplanung zu beurteilen.
Ein Beispiel ist ein europäischer Veranstaltungsort für Livemusik. Dort lieferte YJCEN ein 75-Zoll-Display mit IP66-Schutzart und 3.000 Nits Helligkeit. Es ist hochkant an einer straßenseitigen Außenwand montiert und zeigt Veranstaltungswerbung als Alternative zu gedruckten Plakaten.
Dieses Beispiel eignet sich für Veranstaltungsorte, die ein frei bewittertes digitales Wandplakat planen. Projektfotos zeigen die Anwendung, Modellzeichnungen die räumliche Einpassung und technische Unterlagen die spezifizierte Leistung.
6. Wie vergleichen Sie Angebote, Lieferzeiten und Support?
Vergleichen Sie Angebote für dieselbe Konfiguration und denselben Leistungsumfang. Trennen Sie Displayhardware, Befestigung, Rechnerkonfiguration, Anpassungen, Fracht und Arbeiten vor Ort, damit Preisunterschiede den enthaltenen Leistungen zugeordnet werden können.
YJCEN bietet Muster ab einem Gerät an. Die veröffentlichte Versandplanung beträgt etwa 3–7 Arbeitstage für Standardmodelle und 15–20 Arbeitstage für kundenspezifische Geräte; die Musterfrist wird für das gewählte Produkt festgelegt. Berücksichtigen Sie Transport und Standortvorbereitung separat.
Unsere Produkte haben drei Jahre Garantie, ausgenommen nutzerverursachte Schäden und Fehler durch unsachgemäße Installation. Partner in Europa und Nordamerika können Installation und Reparaturen vor Ort übernehmen; Arbeits- und Reisekosten werden projektbezogen separat angeboten. In von Krieg oder Konflikten betroffenen Ländern stehen diese Leistungen nicht zur Verfügung.
Häufig gestellte Fragen
Kann YJCEN Outdoor-Displays unter unserer Marke liefern?
Ja. Wir unterstützen individuelle Logos, Farben und Etiketten sowie die Lieferung ohne YJCEN-Kennzeichnung. Eine Geheimhaltungsvereinbarung ist auf Anfrage möglich.
Können wir unsere vorhandene Signage-Anwendung vor dem Rollout testen?
Ja. YJCEN kann kundenseitig bereitgestellte Anwendungen auf der ausgewählten Android- oder Windows-Hardware vorinstallieren und testen. Nehmen Sie Anwendung und Schnittstellenanforderungen in die Musterbeschreibung auf; Softwarelizenzen sind vom Hardwarelieferumfang getrennt.
Wie hoch ist die Mindestmenge für Muster?
Muster sind ab einem Gerät verfügbar. Geben Sie Bildschirmgröße, Gehäuseaufbau und Betriebssystem an, damit das Muster der vorgesehenen Kaufkonfiguration entspricht.
Senden Sie Ihre Projektbeschreibung für Outdoor-Displays
Für eine Konfigurationsprüfung und ein Angebot senden Sie:
- Bildschirmgröße, Stückzahl und Zielland.
- Standortfotos, Sonnen- und Regenexposition sowie erwartete Umgebungstemperaturen.
- Montageart, verfügbarer Platz sowie Gehäuse- oder Halterungszeichnungen.
- Betriebssystem, Anwendung und Schnittstellenanforderungen.
- Markenanforderungen, gewünschter Installationstermin und benötigte technische Unterlagen.
YJCEN prüft die Hardwareanforderungen, ermittelt notwendige Anpassungen und erstellt ein Angebot. Nutzen Sie das Muster zur Freigabe von Einpassung, Wiedergabe und Erscheinungsbild vor der Produktion.
