Fabricantes de displays LCD para uso externo: como escolher seu parceiro

Por YJCEN Engineering Team

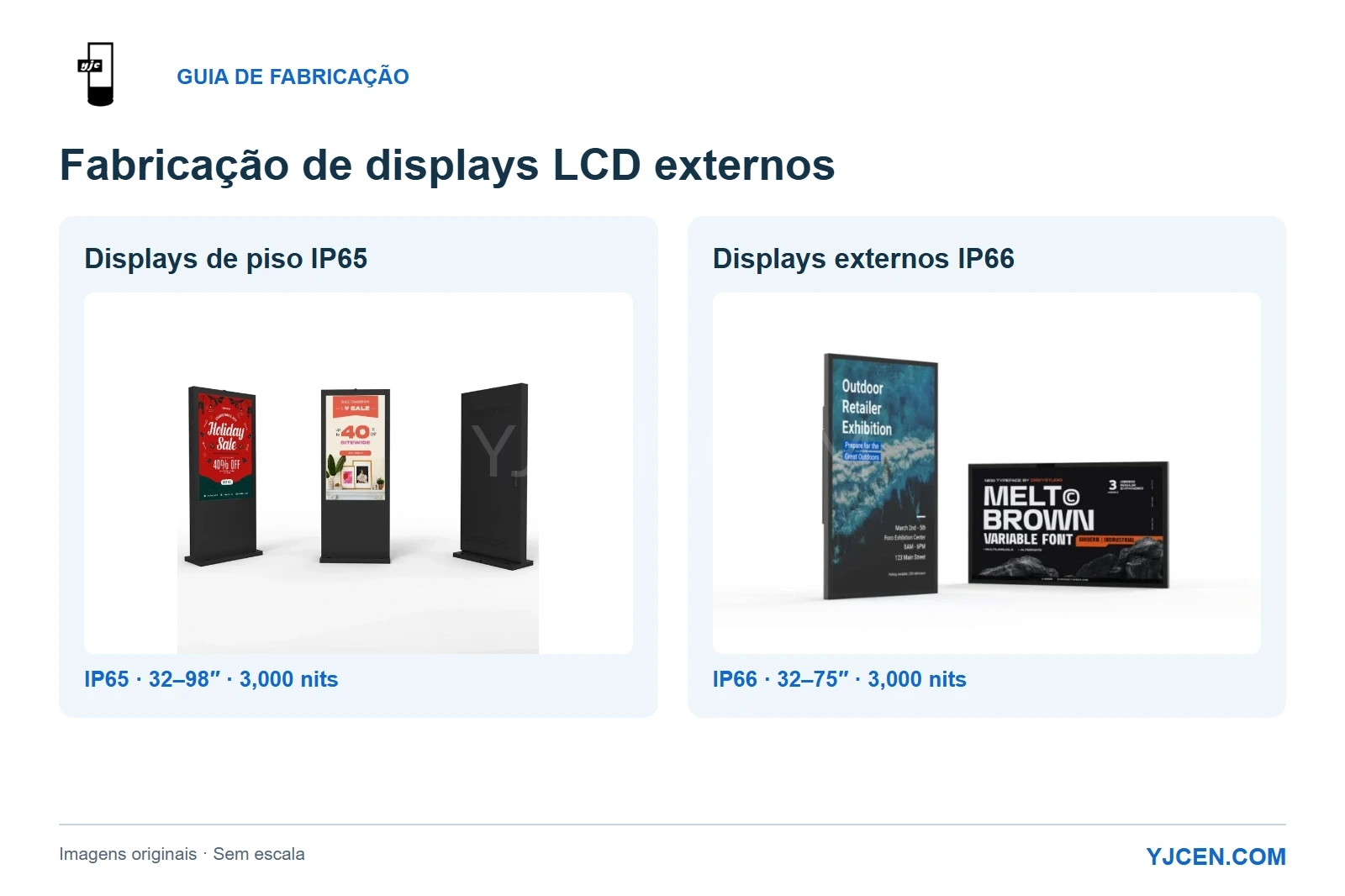

Linhas YJCEN de displays de piso IP65 e displays IP66 lado a lado, com imagens originais dos produtos.

Escolha fabricantes de displays LCD externos pela capacidade de adequar formato, proteção e produção ao local. O totem digital para uso externo IP65 da YJCEN e sua sinalização digital externa IP66 ilustram duas abordagens de hardware. Este guia explica como avaliar engenharia, testes e entrega, de um ponto informativo de piso a um display integrado a um edifício ou estrutura de suporte.

1. O fabricante consegue desenvolver o display externo completo?

Para integradores e marcas, a compra é de uma unidade completa: painel LCD, vidro frontal, gabinete, fonte, controlador e gerenciamento térmico. Os componentes precisam se adaptar à instalação e funcionar como um sistema.

Fundada em 2012, a YJCEN fabrica displays LCD comerciais e hardware para totens em uma fábrica com mais de 5.000 m². Nossas capacidades de fabricação OEM/ODM incluem gabinetes personalizados, seleção de telas e placas-mãe, integração de hardware e fornecimento com marca própria.

Use a restrição do projeto para decidir qual capacidade de fabricação priorizar:

Necessidade do projeto Capacidade prioritária Resultado prático
Instalação externa exposta Proteção do gabinete, configuração térmica e documentação do modelo adequadas Configuração externa adaptada ao local
Tela integrada a uma estrutura existente Dimensões, geometria de fixação, passagem de cabos e acesso de manutenção Equipamento que cabe no espaço e permite manutenção
Aplicação de sinalização existente Escolha do sistema, interfaces da placa-mãe e testes da aplicação Amostra avaliada com o software previsto
Implantação com marca própria Identidade visual, acabamento e especificação de produção aprovada Novos pedidos baseados na mesma configuração acordada

Adequar o formato à instalação

A linha externa de piso IP65 da YJCEN combina gabinete fixo de totem, brilho de 3.000 nits e vidro temperado antirreflexo, com telas de 32 a 98 polegadas. É adequada a uma posição independente voltada para uma passagem de pedestres, entrada ou área aberta.

A linha IP66 oferece telas de 32–75 polegadas, brilho de 3.000 nits e orientação retrato ou paisagem. É outra base para projetos que exigem IP66 e uma solução de fixação separada.

Escolha o formato e a proteção em conjunto. Um totem independente exige base e plano de ancoragem adequados; um display em fachada precisa de suporte e estrutura apropriados.

Comece com um modelo existente quando ele atender ao projeto. A personalização é mais útil para resolver uma restrição mensurável, como espaço, conexão necessária ou outro formato de gabinete.

2. O gabinete cabe no local e continua acessível para manutenção?

A diagonal não define sozinha a instalação. Dimensões, peso, fixações e acesso a cabos e manutenção determinam a integração em parede, pedestal ou estrutura personalizada.

Dois modelos YJCEN de 55 polegadas mostram por que o tamanho nominal não basta para planejar a instalação:

Especificação mecânica Modelo de piso IP65 Modelo de display IP66
Modelo YJC-550-OD-F YJC-550-OD09-A
Dimensões do gabinete, A × L × P 1990 × 800 × 125 mm 1262 × 732.8 × 86 mm
Peso líquido 120 kg 37 kg
Referência de instalação Base e posições de fixação no desenho do totem Padrão VESA de 400 × 400 mm e fixação selecionada

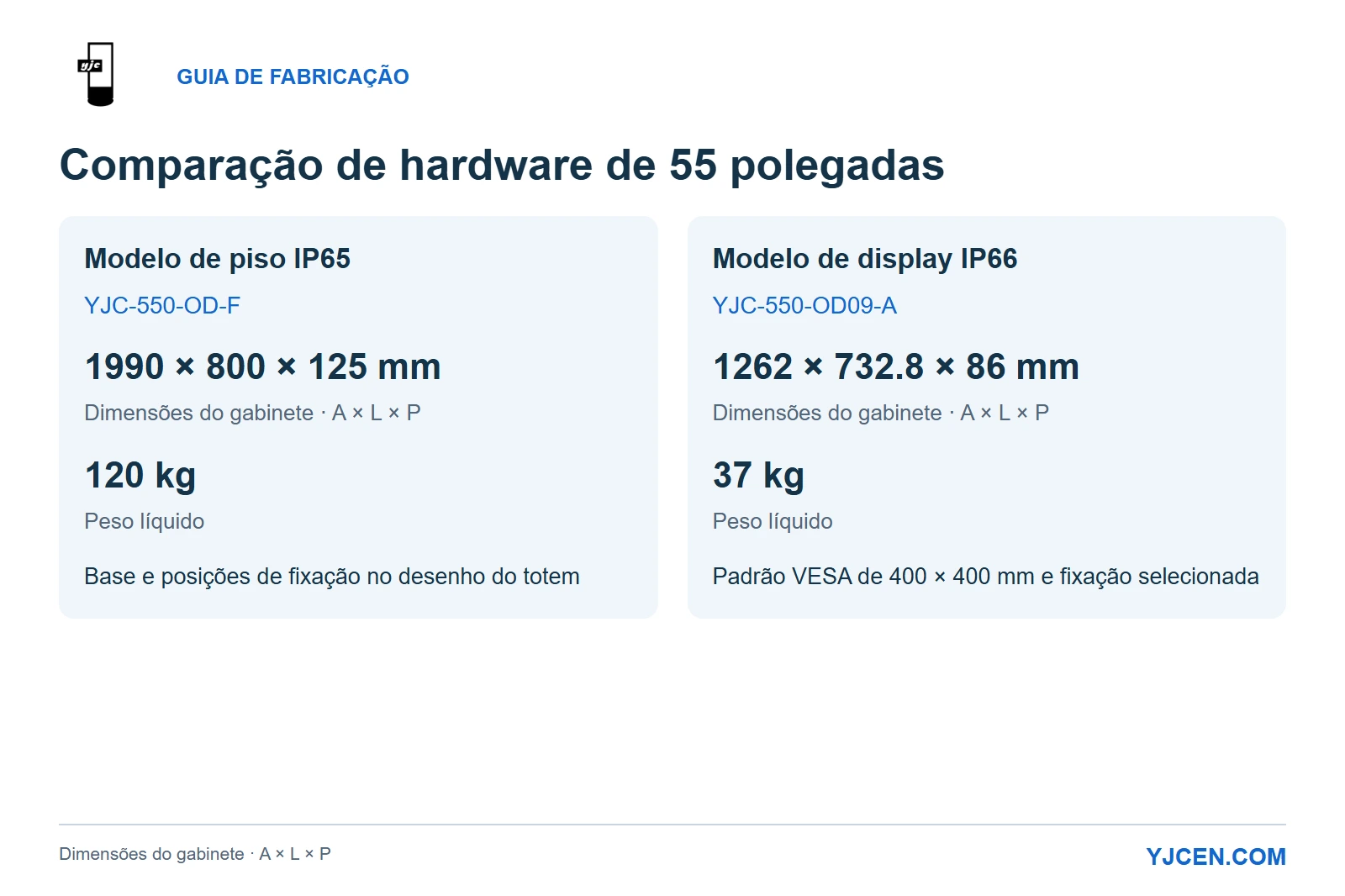

Comparação de YJC-550-OD-F e YJC-550-OD09-A: dimensões, pesos líquidos e referências de instalação.
O totem IP65 de 55 polegadas mede 1990 × 800 × 125 mm e pesa 120 kg; o display IP66 de 55 polegadas mede 1262 × 732.8 × 86 mm e pesa 37 kg. As medidas são altura × largura × profundidade do gabinete.

As dimensões e os pesos vêm das respectivas fichas técnicas. Para o totem, planeje fixação ao solo, movimentação e manutenção; para o display IP66, adapte o suporte e a estrutura ao peso e às fixações da unidade.

A diferença corresponde a dois formatos de gabinete, não a uma medida direta da qualidade da proteção. Em ambos os casos, desenvolva a instalação com o desenho da configuração escolhida.

Em um gabinete personalizado, defina montagem, entrada de cabos e acesso antes do acabamento. Menor profundidade ou um conector deslocado pode mudar o espaço para componentes e manutenção.

A YJCEN analisa viabilidade com desenhos, produtos de referência ou uma lista de mudanças. Android ou Windows podem ser escolhidos conforme a aplicação, e o software do cliente pode ser pré-instalado e testado no hardware.

Se ainda estiver escolhendo brilho, tamanho ou formato, nosso guia de seleção de sinalização digital externa detalha essas decisões.

3. Quais evidências sustentam a proteção e o gerenciamento térmico?

Avalie a proteção com testes específicos do modelo e controles de produção. Os primeiros documentam o projeto testado; os segundos mostram a inspeção das unidades montadas antes do envio.

Associar o relatório IP ao produto

IEC 60529 define a classificação de proteção de invólucros por códigos IP. Um relatório útil identifica modelo, método e resultados.

O YJC-550-OD09-A da YJCEN foi testado pela Shenzhen BKC Testing Co., Ltd. O relatório BKC23114331KS, emitido em 17 de novembro de 2023, registra aprovação nos testes de poeira IP6X e jatos de água IPX6 conforme EN 60529:1991+A1:2000+A2:2013, sem entrada de poeira ou água após os respectivos testes.

O relatório está na seção de testes da página do produto IP66 e associa o YJC-550-OD09-A aos resultados registrados de poeira e jatos de água.

Examinar o que acontece depois do teste de chuva

O processo documentado da YJCEN de teste de chuva de 8 horas em fábrica inclui montagem completa, exposição contínua à água, inspeção interna de infiltrações e posteriores testes de envelhecimento e funcionamento.

A inspeção interna relaciona a exposição externa às condições dentro do gabinete. Esse procedimento de oito horas é um controle produtivo separado do teste padronizado IPX6 e de sua duração.

Selecionar a configuração térmica para o local

Nossa linha IP66 especifica brilho de 3.000 nits e operação de −45°C a +65°C com a configuração térmica adequada. O produto inclui controle interno de temperatura e proteção contra superaquecimento.

Informe temperaturas ambientes previstas, exposição solar e posição de montagem. Assim, a fábrica pode avaliar a configuração térmica junto ao gabinete e ao espaço de instalação.

4. Como a fábrica mantém a consistência após a aprovação da amostra?

A amostra estabelece o que foi aprovado. Os controles de lote definem como a produção é verificada em relação à configuração exigida.

O processo de inspeção de qualidade em cinco etapas da YJCEN conecta recebimento, aprovação da primeira peça, verificações de montagem, envelhecimento e inspeção final:

Etapa de produção Processo YJCEN Importância para compras
Materiais recebidos Inspecionar materiais antes da produção Os controles começam antes da montagem
Primeira peça Aprovação de cada lote pelo supervisor de produção O lote possui uma referência aprovada
Inspeção em processo Verificações durante a montagem Problemas de montagem podem ser corrigidos antes da inspeção final
Envelhecimento Teste de envelhecimento de 72 horas conforme nosso processo O equipamento opera por um período prolongado antes do envio
Inspeção final Verificar produto, acessórios e embalagem A inspeção inclui o que a equipe de instalação receberá

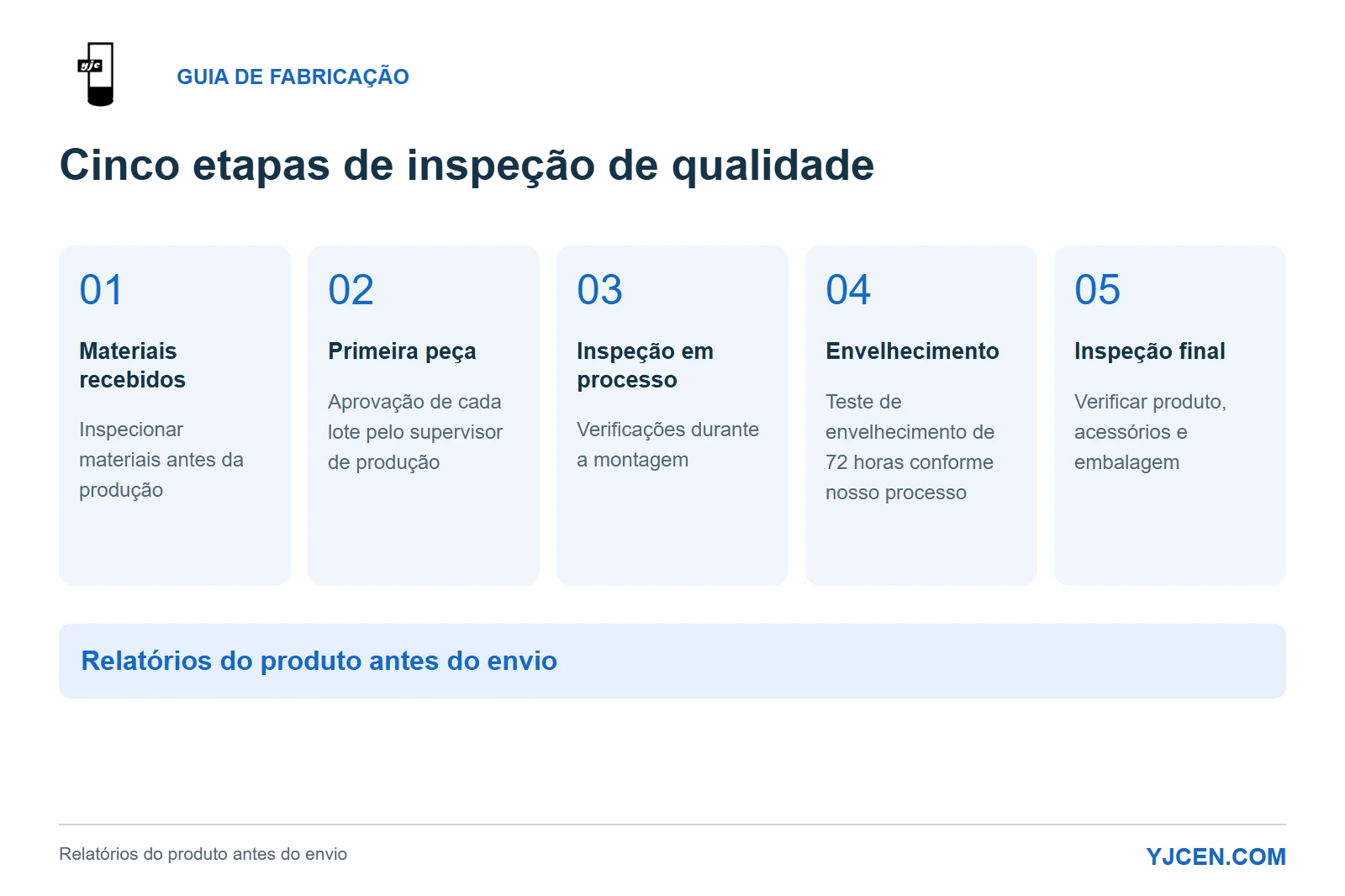

Controle de qualidade YJCEN: materiais, primeira peça, inspeção em processo, envelhecimento de 72 horas e inspeção final.
A YJCEN usa cinco etapas de inspeção, incluindo envelhecimento de 72 horas, e fornece relatórios do produto antes do envio.

Também fazemos testes funcionais completos e inspeção de chapas metálicas, com relatórios do produto antes do envio. Para pedidos repetidos, use configuração e desenhos aprovados como referência e indique expressamente as mudanças.

Nosso processo de controle de qualidade, da inspeção à embalagem, também mostra como a inspeção dos componentes e a montagem são seguidas por testes funcionais, testes de exibição e operação prolongada em câmaras de envelhecimento, antes da verificação final e da embalagem segura.

A explicação da ISO sobre a ISO 9001 situa processos documentados e avaliação de desempenho na gestão da qualidade. O sistema YJCEN certificado ISO 9001 apoia essa disciplina; o relatório do modelo trata da característica de proteção testada.

5. O fabricante tem uma instalação relevante?

Escolha projetos semelhantes em exposição, fixação e uso. Uma aplicação comparável ajuda a avaliar o formato antes do detalhamento.

Para uma casa de shows na Europa, a YJCEN forneceu um display de 75 polegadas, IP66 e 3.000 nits. Montado verticalmente em uma parede externa voltada para a rua, ele divulga eventos como alternativa a cartazes impressos.

O exemplo é relevante para locais que planejam um cartaz digital de parede exposto. As fotos mostram a aplicação, os desenhos permitem planejar o encaixe e a documentação técnica informa o desempenho especificado.

6. Como comparar cotações, prazos e suporte?

Compare a mesma configuração e escopo. Separe display, fixações, computação, personalização, frete e serviços locais para identificar o que explica as diferenças de preço.

A YJCEN oferece amostras a partir de uma unidade. A orientação de expedição é de aproximadamente 3–7 dias úteis para modelos padrão e 15–20 para unidades personalizadas; o prazo da amostra é definido para o produto escolhido. Considere separadamente o transporte e a preparação do local.

Os produtos têm garantia de três anos, excluindo danos causados pelo usuário e falhas por instalação inadequada. Parceiros na Europa e América do Norte podem instalar e reparar no local, com mão de obra e deslocamento orçados separadamente conforme o projeto. Esses serviços não estão disponíveis em países afetados por guerras ou conflitos.

Perguntas frequentes

A YJCEN pode fornecer displays externos com nossa marca?

Sim. Personalizamos logotipo, cor e etiquetas e podemos fornecer sem marcações YJCEN. Um acordo de confidencialidade está disponível mediante solicitação.

Podemos testar nossa aplicação antes da implantação?

Sim. A YJCEN pode pré-instalar e testar aplicativos do cliente no hardware Android ou Windows escolhido. Inclua aplicação e interfaces na especificação da amostra; licenças de software são separadas do fornecimento de hardware.

Qual é a quantidade mínima de amostra?

As amostras estão disponíveis a partir de uma unidade. Especifique tamanho, gabinete e sistema operacional para representar a configuração que pretende comprar.

Envie as especificações do seu projeto externo

Para análise da configuração e cotação, envie:

  • Tamanho da tela, quantidade e país de destino.
  • Fotos do local, exposição solar e à chuva, e temperaturas previstas.
  • Método de montagem, espaço disponível e desenhos de gabinete ou suporte.
  • Sistema operacional, aplicação e interfaces necessárias.
  • Requisitos de marca, data de instalação e documentos técnicos necessários.

A YJCEN pode analisar o hardware, identificar personalizações e preparar uma cotação. Use a amostra para aprovar encaixe físico, reprodução e aparência antes da produção.
