HDMI CEC permite que un reproductor o controlador compatible encienda una pantalla comercial, la coloque en modo de espera o seleccione una entrada a través de la conexión HDMI. El nombre significa Control de Electrónica de Consumo, pero la función también aparece en los sistemas AV comerciales. El soporte debe verificarse en el equipo exacto y la ruta de la señal.
Que la imagen se vea correctamente no demuestra que el control CEC funcione. Si una pantalla no se enciende por la mañana o vuelve a encenderse tras el cierre, investigue el control por separado de la reproducción de vídeo. Esta guía explica qué verificar antes de confiar en CEC para un funcionamiento desatendido.

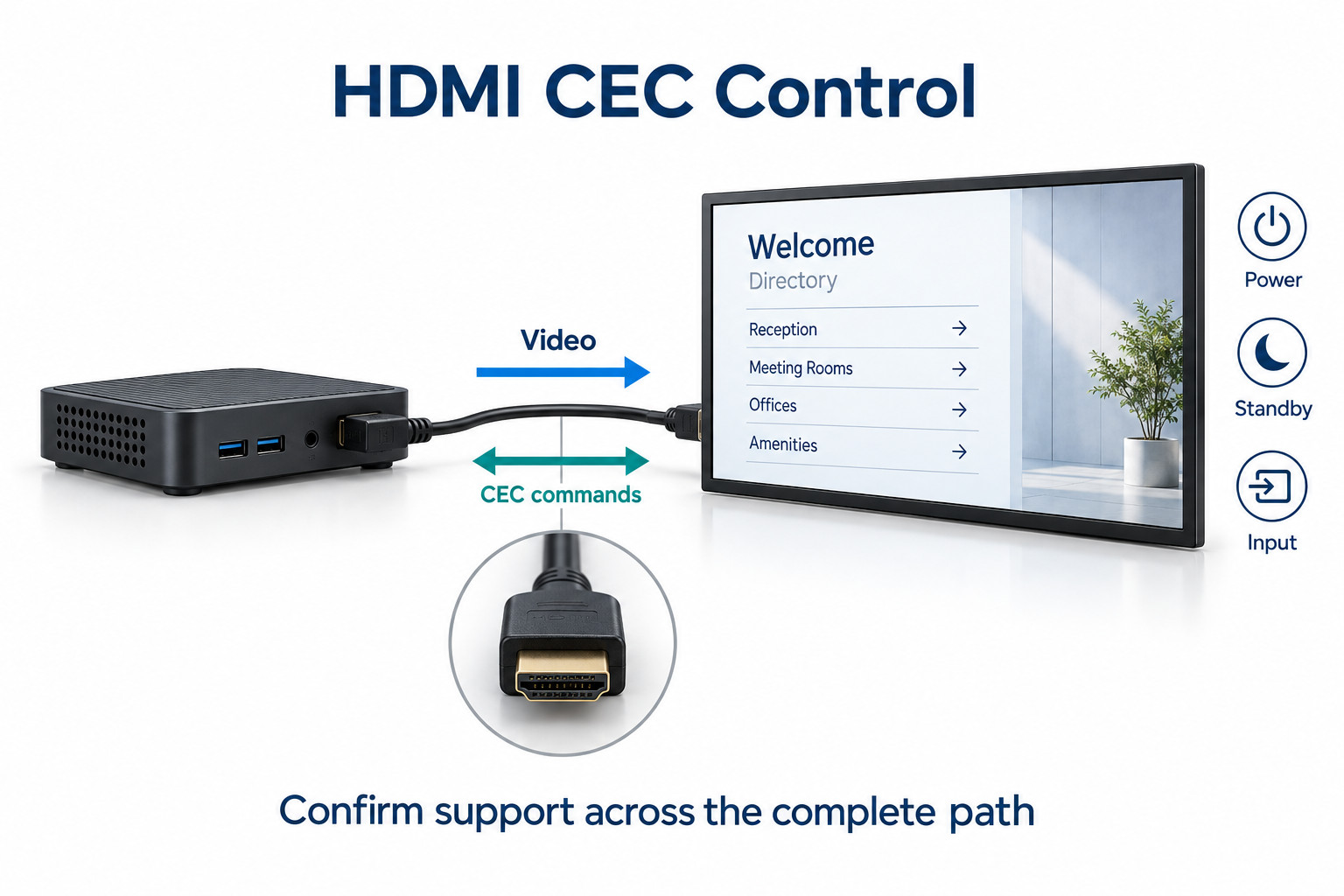

Qué hace HDMI CEC en una instalación de señalización
CEC transmite mensajes de control entre equipos compatibles a través de HDMI, independientemente de la imagen. La documentación de Linux sobre CEC describe la conexión CEC dedicada y la comunicación entre dispositivos. La presencia de un conector HDMI no determina por sí sola qué comandos admite el producto.
En una configuración sencilla, un controlador puede reaccionar a la señal del reproductor y enviar un comando de encendido a la pantalla. La documentación de Extron titulada Descripción general de la aplicación HD CTL 100 presenta un ejemplo profesional de automatización de pantallas mediante CEC. Se trata de un sistema diseñado para ese uso, sin garantizar el mismo comportamiento en todas las combinaciones de reproductor y pantalla.
Mantenga tres acciones separadas: iniciar el reproductor multimedia, enviar el comando de visualización y mostrar el contenido correcto. Un programa matutino solo tiene éxito cuando la pantalla ha alcanzado la entrada prevista y la señalización requerida es visible. La presencia de energía en un dispositivo no es suficiente.
Compruebe el soporte en cada etapa
Reproductor o controlador
Confirme que la fuente puede enviar los comandos requeridos. Pregunte qué configuración de aplicación o controlador los envía, qué desencadena la acción y si la función funciona después de un reinicio. No asuma que una salida de vídeo proporciona automáticamente una interfaz de control CEC compatible.
pantalla profesional
Consulte el manual correspondiente al modelo y al firmware de la pantalla. Compruebe el control de encendido y de entradas, los puertos HDMI adecuados y las condiciones de funcionamiento en espera. Los nombres de los menús varían entre fabricantes. Anote el ajuste real, sin basarse en una denominación tomada del manual de otra marca.
Equipo intermedio
Enumere todos los conmutadores, extensores, distribuidores y adaptadores entre la fuente y la pantalla. Compruebe cómo gestiona CEC cada dispositivo. Un equipo que transmite el formato de vídeo requerido no necesariamente permite transmitir las órdenes de control necesarias. Pruebe la configuración final, además de una conexión directa corta en el banco de pruebas.
Tenga en cuenta los límites indicados por los fabricantes. La guía de usuario de Extron HC 400 señala que las implementaciones de CEC varían y que no se puede garantizar la interoperabilidad. Por eso conviene probar la combinación elegida, en lugar de suponer un comportamiento idéntico por compartir el nombre de una función HDMI.
Solución de problemas en un orden controlado
Anote primero el síntoma exacto. «Sin imagen» puede significar que la pantalla está en espera, que se ha seleccionado una entrada incorrecta, que el reproductor está detenido o que falla la transmisión de vídeo. Compruebe el menú de la pantalla y la información de entrada antes de cambiar varios ajustes a la vez.
- Confirme que la pantalla muestra el contenido deseado cuando se opera manualmente.
- Registre la configuración actual de CEC, espera, entrada y programación en ambos extremos.
- Pruebe la acción de encendido documentada con una fuente y una pantalla en una conexión directa.
- Pruebe el modo de espera por separado, luego verifique si cualquiera de los dispositivos despierta al otro inesperadamente.
- Agregue el equipo intermedio de la instalación un elemento a la vez y repita las mismas acciones.
- Restaure los horarios previstos y ejecute una secuencia completa de apertura y cierre.
Mantenga una breve línea de tiempo: cuándo se activó el comando, cuándo respondió la pantalla y cuándo apareció el contenido. Tenga en cuenta un fracaso, incluso si un segundo intento funciona. La recuperación intermitente es una evidencia importante para una instalación desatendida, especialmente cuando el personal no puede llegar a la pantalla fácilmente.
Síntomas comunes y siguientes chequeos útiles
La pantalla se apaga, pero no puede despertar
Revise los modos documentados de espera y ahorro de energía. Confirme que el modo seleccionado permite el comportamiento de activación requerido. Pruebe con los ajustes de producción en lugar de dejar una opción de ahorro de energía cambiada sin documentarla. Si el soporte no está claro, solicite al proveedor de la pantalla que confirme el método de control previsto.
La pantalla se activa después de la hora de cierre
Registre qué dispositivo o evento programado se activó en ese momento. Compruebe si el reproductor, otra fuente o un controlador envía una orden contradictoria. Simplifique temporalmente el montaje durante una prueba autorizada. Modifique una sola fuente de automatización cada vez para poder identificar la causa.
La conexión directa funciona, pero el sistema instalado falla
Compare las dos conexiones en un esquema. Compruebe las especificaciones y la configuración de cada dispositivo adicional y repita la prueba por etapas. Conserve como referencia la prueba de conexión directa que funciona correctamente. Sustituir todos los cables y cambiar todos los ajustes a la vez dificulta la interpretación del resultado.
La pantalla está encendida, pero el video aún falta
Mueva la investigación a la selección de entrada, la salida del reproductor y el enlace de video. La negociación EDID y los problemas relacionados con HDCP son cuestiones distintas. Enviar repetidamente un comando de encendido no permite determinar por qué falta la señal de vídeo.
Cuando otro método de control se ajusta mejor
Parta de las necesidades de funcionamiento. ¿Basta con programar el encendido o hay que consultar a distancia el estado de cada pantalla? Enumere las acciones y las confirmaciones necesarias antes de elegir la interfaz. Un sistema que envía órdenes sin informar del resultado puede no cubrir la segunda necesidad.
Si son compatibles, las conexiones serie o de red pueden ofrecer otras órdenes y respuestas de estado documentadas. Nuestra guía de control de pantallas mediante RS-232 cubre el flujo de trabajo en serie. Confirme las capacidades en la pantalla propuesta; ningún nombre de interfaz garantiza cada consulta de estado o función de activación.
Un reproductor integrado también puede usar un horario local dentro de su propio sistema. Establezca lo que controla la programación: reproducción de contenido, estado de retroiluminación, modo de espera u otra función. Mantenga una fuente clara de autoridad para el funcionamiento normal para que dos horarios no emitan acciones contradictorias.
Qué aprobar antes del despliegue
Conserve la lista de modelos y firmware, el esquema de conexión, los ajustes y la secuencia de pruebas satisfactoria. Incluya el comportamiento tras reiniciar el reproductor, después de una noche en espera y durante una prueba planificada de restablecimiento del suministro. Siga los procedimientos de seguridad del lugar y los manuales al realizar estas pruebas eléctricas.
Defina un procedimiento de recuperación que el personal pueda seguir. Debe identificar la entrada correcta, el orden de reinicio aprobado y la persona a contactar si la falla se repite. Evite un procedimiento que requiera que el personal adivine cuál de varios controles remotos u horarios controla actualmente la pantalla.
Para una nueva instalación, revise la gama de señalización interior comercial y envíe a YJCEN los datos de su reproductor, el esquema de conexión y sus requisitos de control. Confirme el soporte de CEC para la configuración elegida antes de especificarlo como método operativo del proyecto.
