Choisissez un caisson TV extérieur lorsque conserver un écran adapté présente un avantage opérationnel ou financier clair. Pour une nouvelle installation d’affichage extérieur, partez d’un écran intégré réunissant dalle, protection et régulation thermique dans une configuration définie. Avec la solution d’affichage dynamique extérieur IP66 de YJCEN comme exemple, ce guide compare les critères décisifs : lisibilité, refroidissement, dimensions installées et responsabilité du système complet.
1. Quand est-il intéressant de conserver l’écran existant ?
Un caisson est pertinent si votre entreprise a standardisé un modèle d’écran, dispose de pièces ou d’appareils de remplacement compatibles, ou doit conserver un écran particulier. Son intérêt réside dans la réutilisation d’un matériel répondant déjà aux exigences de visibilité et d’exploitation.

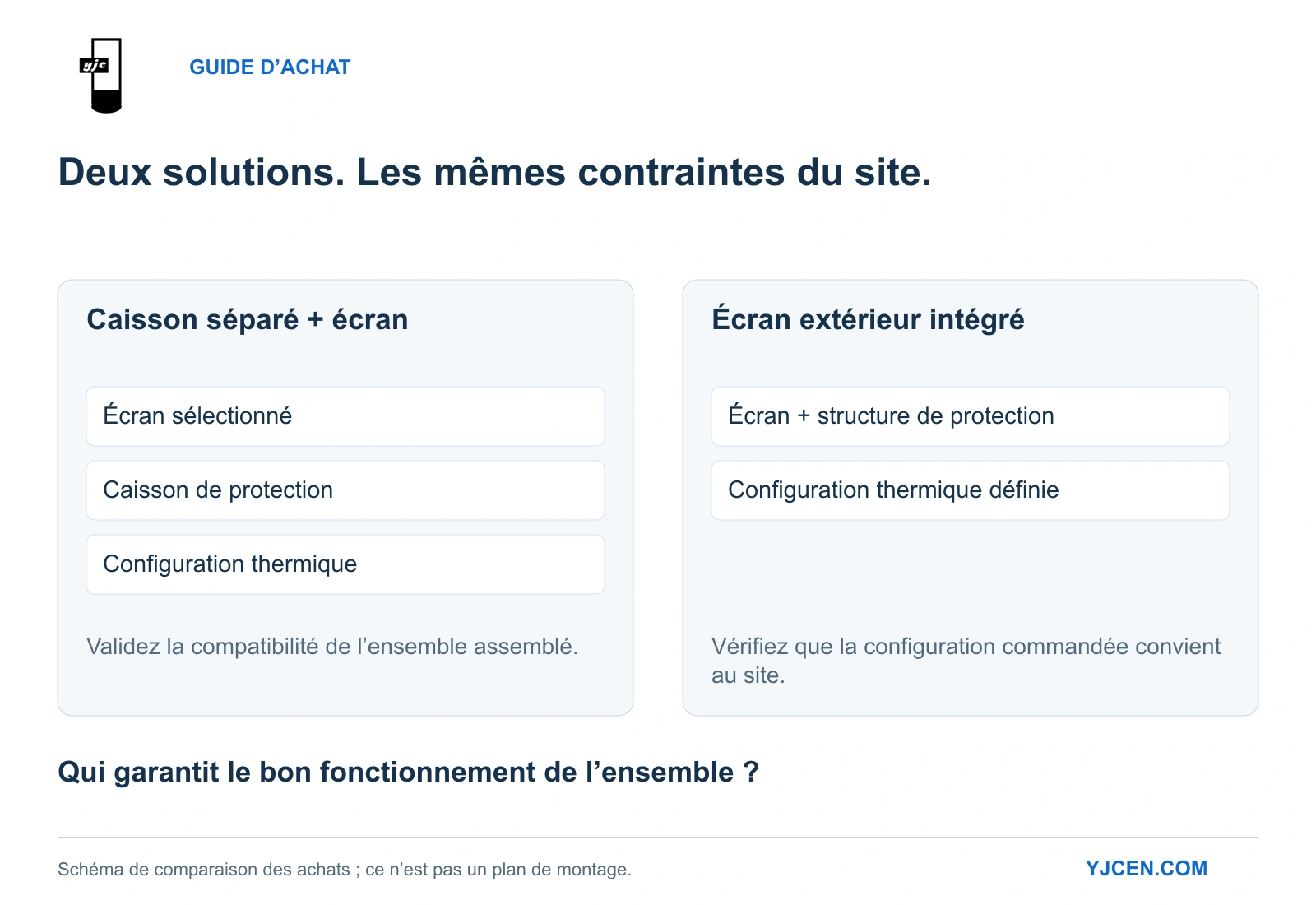

Si l’écran doit être remplacé pour répondre aux conditions de lumière du jour ou aux horaires d’utilisation, la comparaison change. Vous achetez alors écran, caisson, fixation et solution thermique ensemble ; comparez cet ensemble complet à un écran intégré.
| Situation du projet | Point de départ recommandé | Raison |
|---|---|---|
| Un écran adapté est déjà disponible et bénéficie d’un suivi | Caisson extérieur compatible | Conserve le matériel utile et le processus de remplacement existant |
| Nouvel affichage extérieur fixe, sans écran à conserver | Écran extérieur intégré | Écran, protection et régulation sont définis ensemble |
| Un écran ou un lecteur précis doit rester standard sur plusieurs sites | Comparer les deux configurations complètes | La compatibilité et le remplacement peuvent peser davantage que le prix du caisson |
Le meilleur argument en faveur du caisson est un écran utile qui mérite d’être conservé. Le faible prix d’un téléviseur ne suffit pas à décider du système extérieur.
2. L’écran restera-t-il lisible une fois assemblé ?
Choisissez l’écran et sa surface frontale ensemble. Dans la publication du NIST sur la lisibilité en lumière du jour, la lumière réfléchie et le contraste ambiant sont essentiels pour évaluer l’image en extérieur.
L’ajout d’une vitre de protection modifie l’ensemble optique. Pour un caisson séparé, évaluez le téléviseur derrière cette vitre ; pour un produit intégré, évaluez l’écran fini plutôt qu’une dalle nue.
Le YJC-550-OD09-A de YJCEN, en 55 pouces, présente une luminosité spécifiée de 3 000 nits avec réglage automatique par capteur de lumière. L’intérêt est de disposer de lumière en journée tout en s’adaptant à l’éclairage ambiant, plutôt que d’utiliser un réglage fixe à toute heure.
Pour un menu ou une publicité exposés en journée, partez d’une configuration haute luminosité. Pour un site utilisé uniquement le soir, privilégiez le réglage réel du soir et les reflets, plutôt que la seule valeur maximale.
Utilisez le visuel prévu à la distance réelle de lecture. Les prix et indications essentiels doivent rester lisibles à travers la surface frontale définitive ; un fond lumineux avec de petits caractères illisibles ne valide pas la démonstration.
3. Quelle gestion thermique achetez-vous réellement ?
Achetez une solution thermique définie, pas simplement un boîtier avec un ventilateur. Les recommandations de Schneider Electric sur les enveloppes intègrent les pertes internes, la construction du coffret, sa position et le rayonnement solaire dans le choix thermique.
La fiche YJCEN 55 pouces mentionne la régulation de température, des ventilateurs et du rétroéclairage, ainsi qu’une protection contre la surchauffe. Ces fonctions sont distinctes : évacuer la chaleur, adapter la lumière et réagir à une surtempérature doivent faire partie de la spécification.
La puissance électrique maximale indiquée est de 230 W ; la gamme prévoit un fonctionnement de −45 °C à +65 °C avec la configuration thermique appropriée. Les 230 W servent à préparer l’alimentation électrique, mais ne constituent ni un calcul autonome de refroidissement ni une mesure d’élévation de température.
Pour une proposition avec caisson, incluez dans l’étude thermique l’écran choisi et tous les lecteurs ou blocs d’alimentation placés à l’intérieur. Pour la solution intégrée, gardez dégagé le dispositif arrière d’évacuation de chaleur et choisissez la configuration selon la température et l’exposition solaire du site.
L’IP66 et la régulation thermique répondent à des exigences différentes. IEC 60529 classe la protection des enveloppes ; l’indice IP n’est pas une spécification de refroidissement.
Notre guide du refroidissement des écrans d’affichage extérieur explique le lien entre chaleur des équipements, soleil et conditions d’installation.
4. L’ensemble installé tient-il à l’emplacement mural ?
Préparez le site à partir des dimensions de l’ensemble monté. Le plan YJCEN 55 pouces montre pourquoi l’épaisseur du boîtier seule ne suffit pas :
| Dimension ou charge | Configuration 55 pouces documentée | Conséquence pour l’achat |
|---|---|---|
| Corps de l’écran en portrait | 1 262 × 732,8 × 86 mm, hauteur × largeur × profondeur | Définit l’appareil seul |
| Profondeur avec le support mural représenté | 169 mm | Utiliser cette profondeur pour vérifier la saillie par rapport au mur |
| Entraxe VESA | 400 × 400 mm | Définit l’interface de fixation côté écran |
| Poids net de l’écran | 37 kg | Intégrer le support et les fixations du site dans le dimensionnement |
Le support représenté ajoute 83 mm à la profondeur du corps. Un plan fondé uniquement sur « 86 mm d’épaisseur » sous-estime donc l’encombrement de cette installation.
Le plan coté de 55 pouces présente les vues du corps et du support. Le manuel d’installation prévoit aussi le raccordement des câbles avant de suspendre l’écran au support mural.

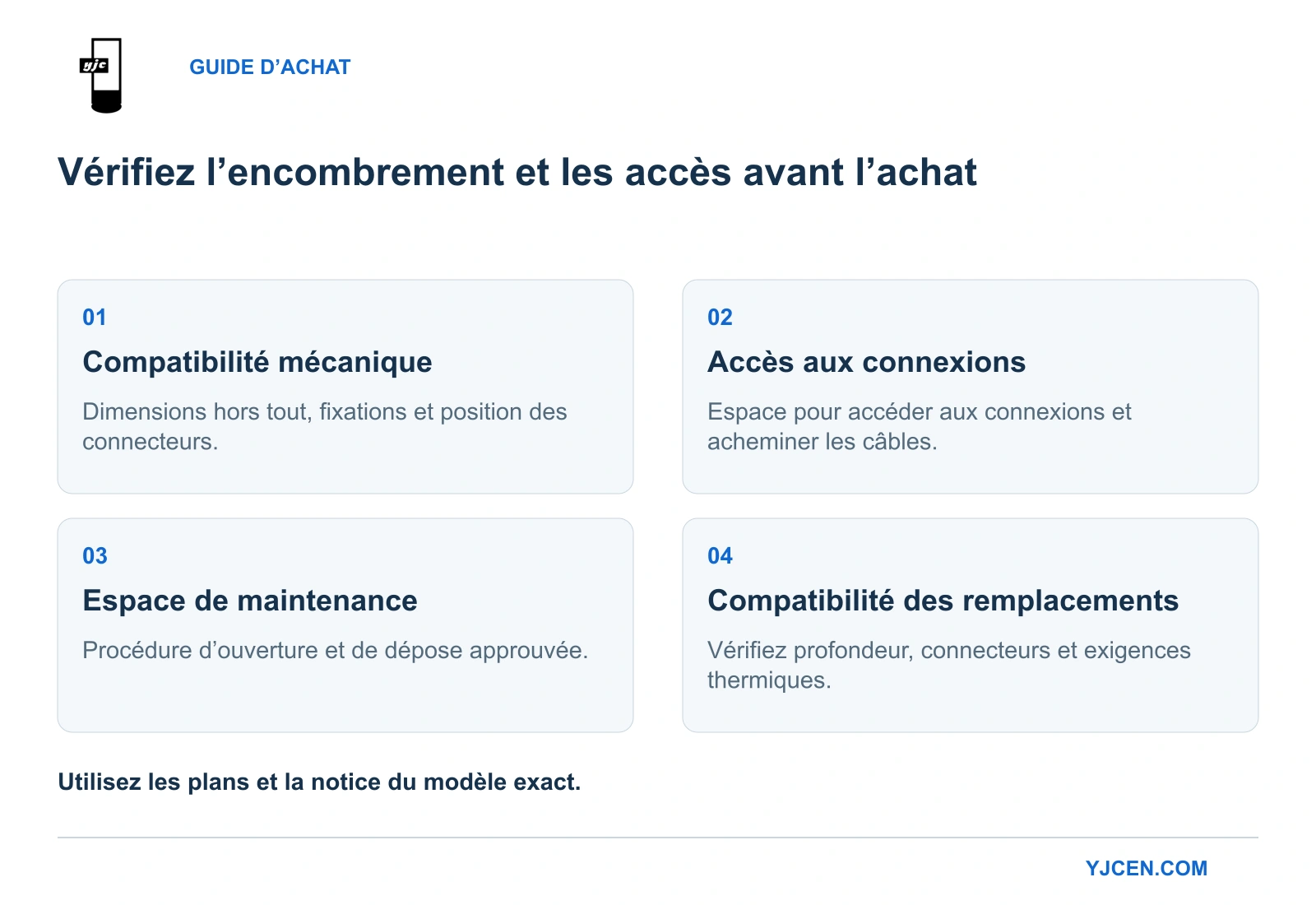

Préparez le cheminement des câbles et l’accès aux connecteurs avant de lever l’appareil. Pour un caisson séparé, appliquez la même méthode à ses dimensions extérieures et à l’espace nécessaire pour extraire l’écran.
5. Quel devis couvre les travaux nécessaires à votre équipe ?
Comparez les configurations livrées, et non le prix d’un téléviseur avec celui d’un écran professionnel complet. Incluez dans les deux périmètres écran, caisson, gestion thermique, fixation, raccordements, lecteur, installation et accès de maintenance.
La solution d’écran LCD extérieur IP66 de YJCEN propose un matériel intégré avec configurations Android ou Windows. YJCEN peut préinstaller et tester les logiciels fournis par le client ; l’application et ses licences restent des postes distincts du projet.
Pour un système avec caisson, attribuez à un intervenant la coordination de l’intégration écran, protection et refroidissement. Pour une unité intégrée, définissez tout aussi clairement la fixation fournie et les travaux sur site.
Choisissez le caisson si conserver l’écran apporte un avantage réel et si l’ensemble répond aux exigences du site. Pour une nouvelle installation, choisissez l’intégration lorsque définir le matériel extérieur ensemble réduit le travail d’intégration à organiser.
Pour les autres critères environnementaux, consultez notre guide de choix d’un écran d’affichage extérieur.
Quelles informations envoyer pour une comparaison utile ?
Envoyez taille, quantité, orientation, horaires et photos montrant le soleil, le mur et les accès. Pour un téléviseur existant, ajoutez modèle et dimensions ; pour une nouvelle installation, la saillie murale autorisée et le cheminement des câbles prévu.
YJCEN pourra ainsi adapter la taille et la configuration thermique au projet et fournir les dimensions utiles à la comparaison avec une solution sous caisson.
