Avant l’arrivée d’un totem numérique extérieur sur site, plusieurs points doivent être définis : l’emplacement du socle, la correspondance entre ses perçages et les ancrages, l’entrée des câbles et l’accès des techniciens après installation.
Ces caractéristiques varient selon la taille de l’écran. Passer de 55 à 65 pouces modifie aussi les dimensions du boîtier, l’emprise du socle, les perçages de fixation, le poids et la puissance nécessaire.

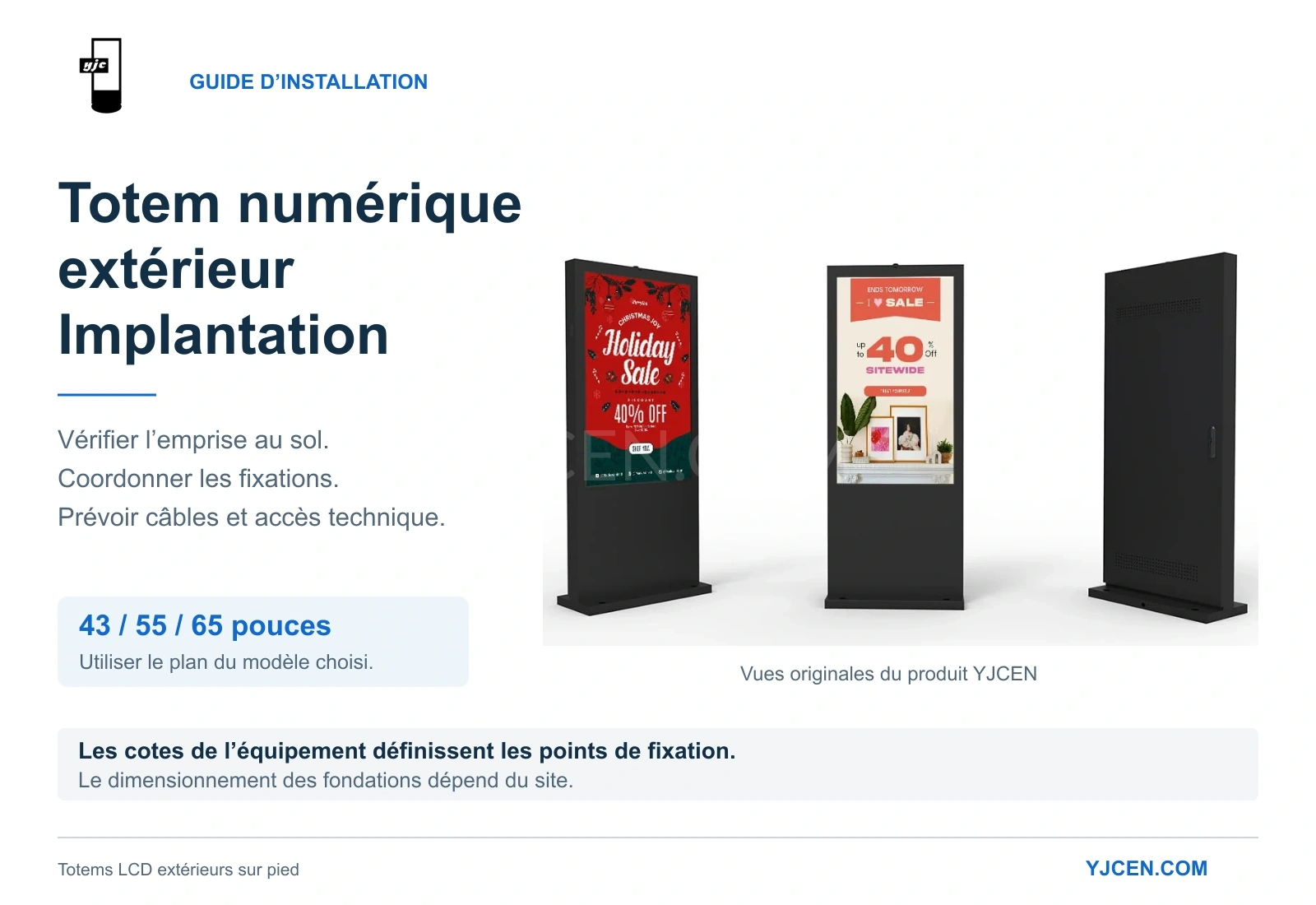

Les écrans extérieurs sur pied de YJCEN existent en configurations de 43, 55 et 65 pouces, décrites dans les fiches et plans présentés ci-dessous. Ce guide aide les intégrateurs audiovisuels, acheteurs et équipes de pose à coordonner ces données avant les travaux.
La distinction essentielle : les dimensions du boîtier définissent l’encombrement de l’appareil, le plan du socle définit l’interface de fixation et l’étude du site détermine les fondations.
En bref : les vérifications avant travaux
Avant de valider le plan d’implantation ou les points de fixation :
- Identifier le modèle exact : utiliser le plan coté correspondant et vérifier sa concordance avec la configuration commandée.
- Distinguer trois mesures : les dimensions du boîtier, l’emprise du socle et les entraxes de fixation répondent à des besoins différents.
- Coordonner la fixation : faire correspondre les perçages de l’appareil au plan d’ancrage approuvé pour le projet.
- Repérer l’entrée des câbles avant travaux : confirmer la position de l’ouverture et le passage des câbles et accessoires de protection dans le boîtier.
- Préserver ventilation et accès de maintenance : tenir compte des ouvertures arrière, des interventions et des obstacles environnants.
- Définir les responsabilités : préciser qui réalise les fondations, les ancrages, les travaux électriques et les contrôles d’installation.
1. Comparer les contraintes physiques avant de choisir la taille
La taille de l’écran influe sur l’espace nécessaire, le poids de l’appareil et la puissance électrique à prévoir.
Utilisez ce comparatif pour vérifier l’emplacement envisagé :
| Caractéristique | 43 pouces | 55 pouces | 65 pouces |
|---|---|---|---|
| Modèle | YJC-430-OD-F | YJC-550-OD-F | YJC-650-OD-F |
| Dimensions du boîtier, H × L × P | 1895 × 650 × 125 mm | 1990 × 800 × 125 mm | 2100 × 924 × 130.3 mm |
| Emprise du socle, L × P | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Poids net | 83 kg | 120 kg | 135 kg |
| Puissance maximale absorbée | 230 W | 290 W | 400 W |
| Tension d’alimentation | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz | AC 100–240 V, 50/60 Hz |
Les trois modèles présentent une luminosité spécifiée de 3 000 nits, un boîtier IP65, un refroidissement par ventilateurs et une plage de fonctionnement de –45 °C à +65 °C.
Vérifiez d’abord que l’installation complète convient au site. Prenez en compte le socle, l’accès arrière et les circulations, pas seulement l’écran visible ou la faible épaisseur du boîtier.
Par exemple, le boîtier de 65 pouces mesure 130,3 mm de profondeur, mais son socle atteint 450 mm. Ne retenir que l’épaisseur du boîtier sous-estimerait l’emprise réelle.
Les dimensions indiquées proviennent des plans des modèles fournis. Confirmez le plan applicable à la configuration commandée avant les travaux.

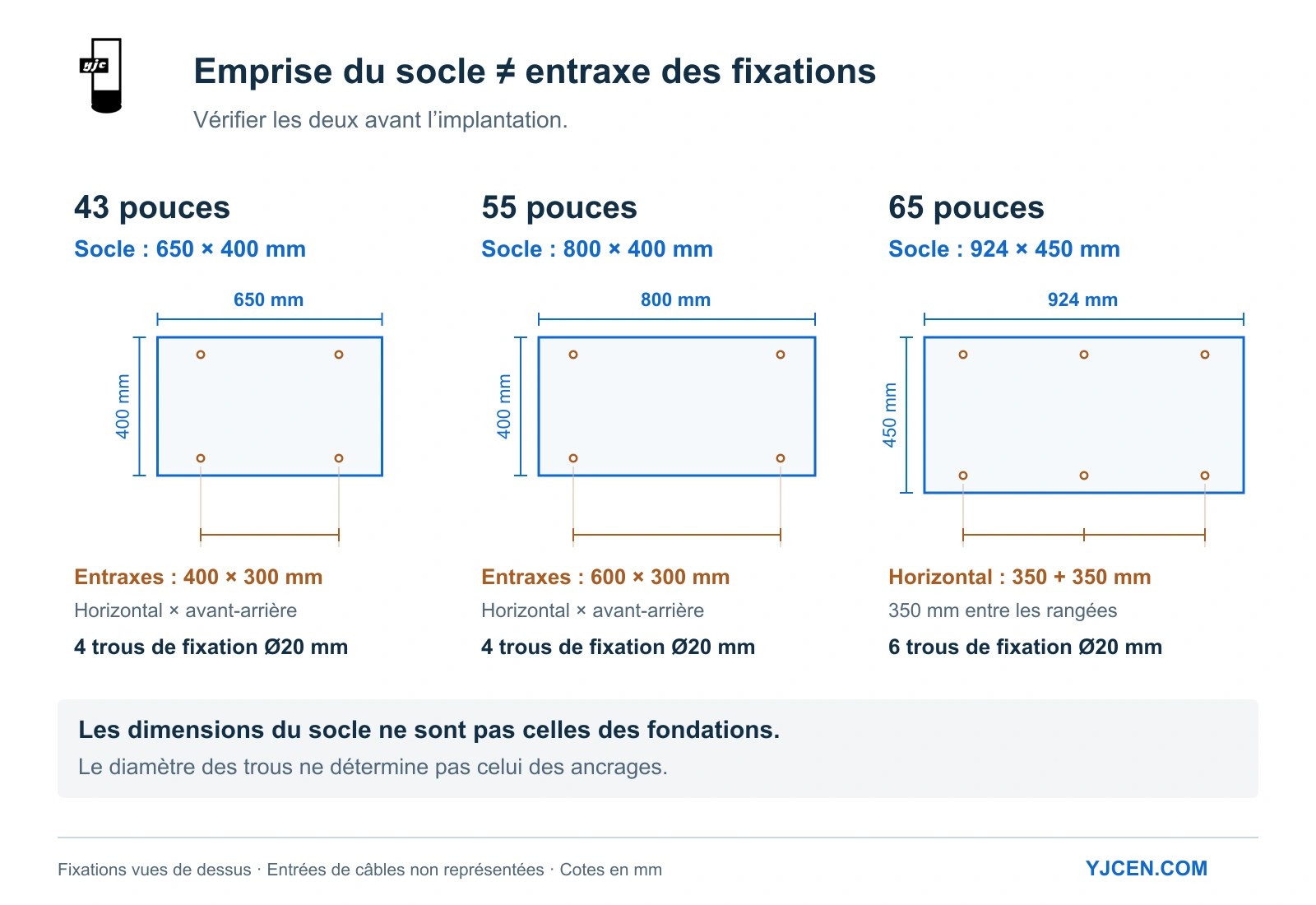

2. Distinguer l’emprise du socle des entraxes de fixation
Les dimensions extérieures du socle définissent l’espace occupé. La disposition des perçages indique les points de raccordement aux ancrages.
Ces cotes doivent apparaître séparément dans le plan de pose :
| Détail du plan | 43 pouces | 55 pouces | 65 pouces |
|---|---|---|---|
| Emprise du socle, L × P | 650 × 400 mm | 800 × 400 mm | 924 × 450 mm |
| Perçages de fixation représentés | Quatre | Quatre | Six |
| Entraxe horizontal des perçages | 400 mm | 600 mm | Deux intervalles successifs de 350 mm |
| Entraxe entre les rangées avant et arrière | 300 mm | 300 mm | 350 mm |
| Diamètre des perçages représentés | Ø20 mm | Ø20 mm | Ø20 mm |
Changer de taille d’écran modifie l’implantation des fixations
Les modèles de 43 et 55 pouces ont un socle de 400 mm de profondeur et un entraxe avant-arrière de 300 mm. L’entraxe horizontal est de 400 mm pour le modèle de 43 pouces et de 600 mm pour celui de 55 pouces.
Le plan de 65 pouces montre deux rangées de trois perçages. Chaque rangée comporte deux intervalles adjacents de 350 mm ; les rangées sont également espacées de 350 mm.
La disposition des fixations constitue donc aussi un critère d’achat. Si la taille de l’appareil change après l’établissement des plans du site, revérifiez les fixations et l’entrée des câbles avant de valider le plan révisé.
Jeu des perçages du socle et choix des ancrages
Les ouvertures Ø20 mm du socle sont des trous de passage offrant une tolérance d’alignement lors de la pose. L’ouverture du socle, le diamètre de l’ancrage et le perçage du béton sont trois dimensions distinctes.
Les accessoires fournis comprennent des ancrages à expansion M12 standard. Confirmez le système retenu pour le projet, ses prescriptions de pose et le recouvrement suffisant des ouvertures par les rondelles pour fixer fermement la platine.
Emprise du socle et dimensions des fondations
L’emprise du socle décrit l’interface de l’appareil. Les fondations doivent tenir compte de l’ancrage approuvé, des distances aux bords et des conditions physiques du site.
3. Définir les fondations selon le site réel
Le plan produit fournit la géométrie de l’appareil. Une étude structurelle propre au site permet d’adapter les fondations aux conditions environnementales locales.
Avant le bétonnage, l’équipe responsable doit traiter les points suivants :
- Actions sur l’installation : vitesse du vent applicable, catégorie d’exposition et critères de calcul structurel.
- Sol ou dalle : capacité de la dalle ou du terrain support à recevoir l’installation.
- Conception des fondations : dimensions, profondeur, treillis d’armature et spécification du béton.
- Ancrages : type, profondeur d’ancrage, entraxes et distances aux bords du béton.
- Niveaux et drainage : relation entre le socle, le revêtement environnant et l’entrée des câbles.
- Implantation : ouvrages voisins, cheminements piétons et accès de maintenance.
Pour les projets aux États-Unis, les ingénieurs peuvent consulter l’outil ASCE Hazard Tool afin d’obtenir les données environnementales locales nécessaires à l’étude structurelle des fondations.

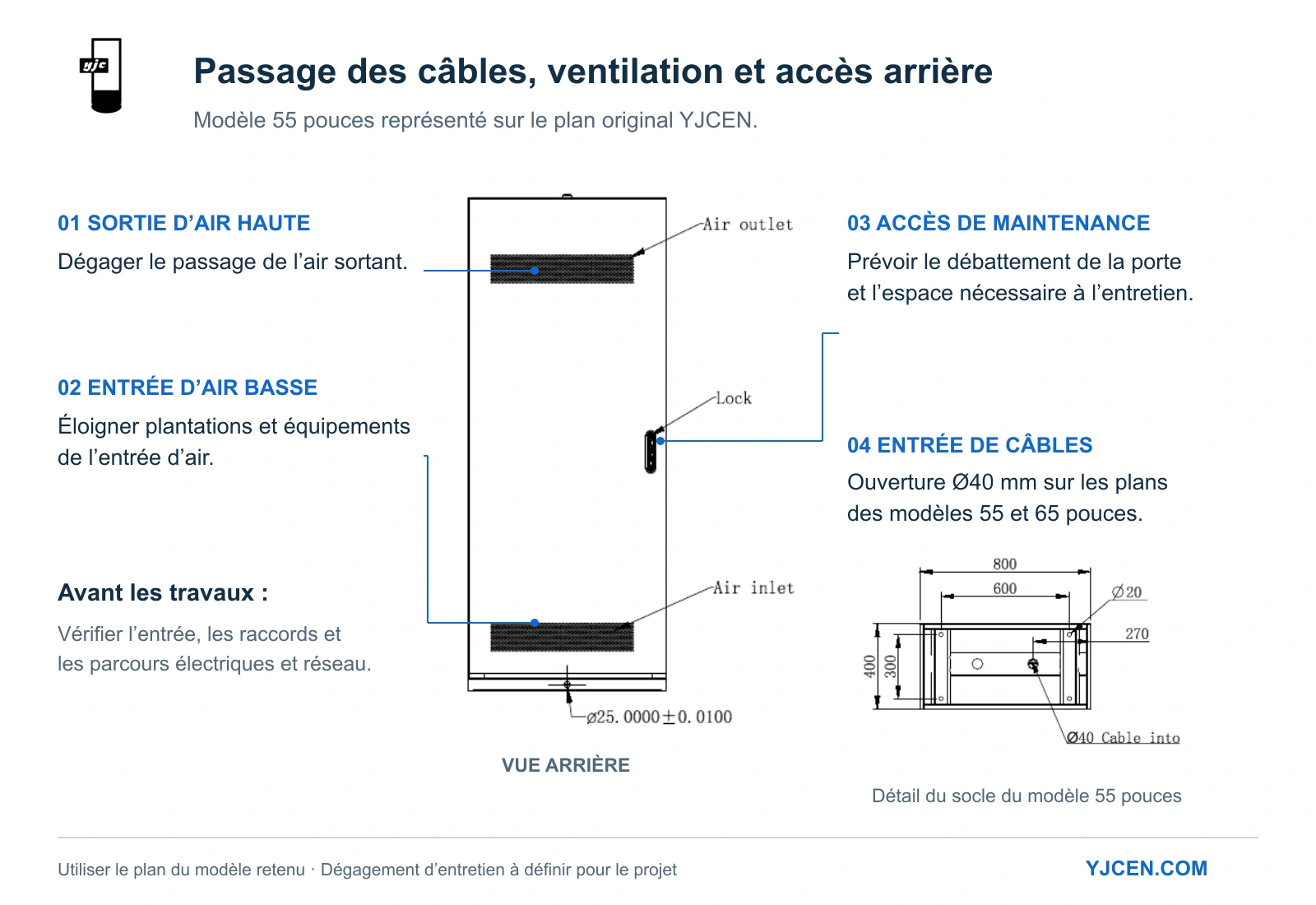

4. Coordonner l’entrée des câbles avant bétonnage ou perçage
L’entrée des câbles exige une ouverture adaptée et un cheminement réalisable.
Les plans fournis pour les modèles de 55 et 65 pouces indiquent une ouverture Ø40 mm destinée aux câbles. Pour le modèle de 43 pouces, confirmez les dimensions sur le plan d’installation applicable.
Avant d’implanter les fourreaux ou les câbles, vérifiez :
- L’orientation : repérer l’avant et l’arrière de l’écran sur le plan du socle.
- La position : situer l’ouverture à partir des bords de référence du plan.
- Le dégagement : vérifier l’espace nécessaire aux câbles, connecteurs et accessoires de protection.
- Le cheminement : prévoir les courbures, le tirage et l’accès pendant la pose.
- La protection : assurer l’étanchéité de l’entrée et séparer les cheminements d’alimentation et de communication pour éviter les interférences.
Une ouverture Ø40 mm ne détermine pas un diamètre unique de fourreau. L’ensemble prévu, raccords compris, doit être compatible avec l’interface de l’appareil et le projet électrique du site.
5. Dimensionner l’alimentation selon la configuration choisie
La puissance maximale spécifiée passe de 230 W pour le modèle de 43 pouces à 290 W pour celui de 55 pouces et 400 W pour celui de 65 pouces.
Retenez la valeur du modèle réellement choisi pour le bilan de puissance initial. Pour plusieurs écrans, identifiez leur nombre et leurs modèles plutôt que d’appliquer la même consommation à tous.
Avant de finaliser le raccordement électrique, coordonnez :
- La tension et la fréquence disponibles.
- Les protections du circuit adaptées au courant de fonctionnement et aux charges de démarrage.
- Le tracé et la longueur totale des câbles.
- La mise à la terre et les protections électriques exigées localement.
- L’accès au raccordement et aux dispositifs de sectionnement.
Les fiches techniques indiquent une connexion Ethernet RJ45 et une entrée HDMI. Confirmez la source de contenu et l’organisation du réseau avant que les travaux de génie civil ne limitent l’accès aux câbles.
6. Préserver la circulation d’air et l’accès de maintenance
Les plans indiquent une entrée d’air arrière basse et une sortie arrière haute. L’air doit pouvoir circuler librement par ces ouvertures une fois l’écran installé.
Vérifiez les murs, plantations, habillages et équipements voisins. Un emplacement assez grand pour le socle peut rester inadapté si les structures environnantes obstruent les ouvertures de ventilation arrière.
Prévoir les interventions de maintenance
Réservez l’espace nécessaire à l’ouverture de la porte arrière à serrure et au travail des techniciens. Prenez en compte le débattement de la porte et la position de travail.
Vérifier la position du capteur et de l’antenne
Les plans montrent un capteur de luminosité ambiante près du haut de la face avant et une antenne Wi-Fi au-dessus du boîtier. Tenez-en compte en présence d’ouvrages ou de surplombs pour préserver le réglage automatique de luminosité et la connectivité réseau.
7. Préparer manutention et réception avant livraison
Les modèles présentés ont un poids net compris entre 83 kg et 135 kg. Vérifiez la zone de déchargement, le trajet jusqu’au point de pose et l’espace de manutention avant livraison.
Le manuel illustre un levage à la grue par les ouvertures prévues pour les crochets. Confirmez la méthode correspondant au modèle livré et suivez la procédure de levage applicable.
Répartition des responsabilités
| Lot de travaux | Points à convenir |
|---|---|
| Documentation de l’appareil | Modèle choisi, plan coté CAO applicable et accessoires fournis |
| Étude structurelle | Vérification des fondations et des ancrages propres au site |
| Génie civil | Implantation, ouvrage support, drainage et positions d’entrée des câbles |
| Travaux électriques | Capacité d’alimentation, protections, mise à la terre et pose des câbles |
| Pose de l’appareil | Manutention, positionnement, fixation et vérification des accès |
| Mise en service | Mise sous tension, entrée de contenu, connexion réseau et contrôles de fonctionnement |
Questions fréquentes
Puis-je utiliser le même gabarit de montage pour 43, 55 et 65 pouces ?
Non. Les appareils de 43 et 55 pouces ont des entraxes horizontaux différents (400 mm contre 600 mm). Le plan de 65 pouces comporte six perçages et d’autres dimensions de socle.
L’emprise du socle indique-t-elle les dimensions nécessaires des fondations en béton ?
Non. Elle décrit l’interface de l’appareil. Les fondations dépendent des conditions du site, des charges et du système d’ancrage approuvé.
Un perçage Ø20 mm exige-t-il un ancrage M20 ?
Non. Le diamètre offre un jeu d’alignement. Les accessoires fournis comprennent des ancrages à expansion M12 ; confirmez les prescriptions de fixation du projet et le recouvrement par les rondelles.
Quelle entrée de câbles est représentée pour les modèles de 55 et 65 pouces ?
Les plans fournis indiquent une ouverture dédiée de Ø40 mm. Confirmez sa position et l’ensemble du passage des câbles avant d’implanter les fourreaux.
Puis-je placer l’écran près d’un mur ?
Vérifiez l’entrée et la sortie d’air arrière, le débattement de la porte et le dégagement de maintenance avant de fixer la distance. L’installation doit permettre la ventilation et l’entretien, au-delà de l’emprise du socle.
