Een printer die in het vak past, kan toch falen wanneer de papierrol, de deurzwaai of het bijvulpad van het personeel de kast niet vrijlaat. Op een zelfbedienings-POS-kiosk, noem de printermodule en vergelijk daarna de max. rol-OD, de deur-/scharnierzwaai en de servicespleet met de behuizingstekening voordat u papiervoorraad of een frontuitsparing vastlegt. Zolang die velden niet overeenkomen, blijft het vak voorlopig. Bestelsoftware en printcommando-logica vallen buiten dit mechanische bereik.
Waarom volstaat de passing van het printerhuis niet?
Omtrek en diepte bewijzen alleen dat de printermodule kan worden bevestigd. Bijvullen faalt wanneer een van deze botst:
- Rol-OD — de grootste papierrol die de printer accepteert steekt uit het vak of raakt de deurhuid.
- Deur- / klepzwaai — de toegangsdeur of printerklep kan niet volledig open in de kast.
- Handpad — personeel kan de verbruikte kern niet verwijderen en een nieuwe rol plaatsen zonder het hele chassis te trekken.
- Papieruitgang — het bonpad wordt na het sluiten van de deur geblokkeerd door frontplaat, betaalhardware of een kabelboom.
Restaurant- en QSR-locaties ervaren dit als tickets «printer vast» die eigenlijk vrijgavefouten zijn. Behandel rol en bijvullen als een aparte ronde nadat het huis zit.
Op deze modulaire lijn leveren wij bonprintconfiguraties met afneembaar scherm, standaard en camera zodat het project het printervak op componentniveau kan indelen. De tekening van de printermodule zelf blijft rol-OD en deurzwaai bepalen.

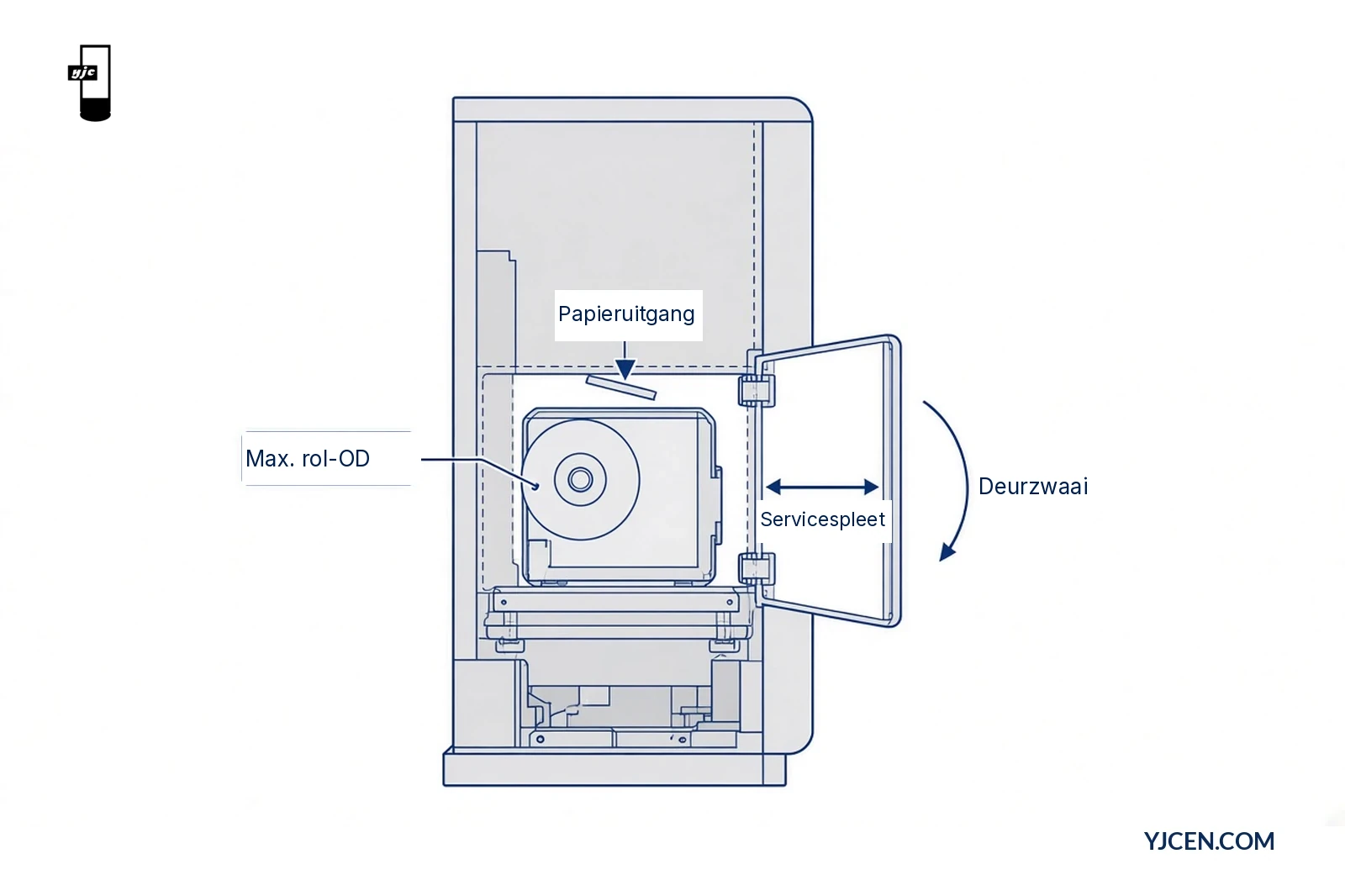

Welke rol- en deurvelden moeten op de tekening staan?
Zet deze velden op de kiosk-/printermoduleset en in de RFQ. Ontbreekt een getal, schrijf dan de veldnaam en vraag de moduletekening vóór u millimetervwaarden invult.
| Veld | Wat te schrijven | Waarom het telt |
|---|---|---|
| Printermodule model + revisie | Exacte handelsstring | Voorkomt een latere behuizing die het vak niet meer vrijlaat |
| Papierbreedteklasse | bijv. geïntegreerd 80 mm thermisch op de zelfbedieningsbestellijn | Bepaalt de verbruiksfamilie; geen universele buitendiameter |
| Max. rol-OD | Uit de printermoduletekening | Grootste rol die deur en vak vrij moet laten |
| Kern-ID / kerntype | Uit toegestane rolspecificaties | Vermijdt kernen die niet op de as passen |
| Deur- / klepzwaai | Boog of openhoek uit deur-/vrijgavetekening | Bewijst dat de klep in de kast kan openen |
| Servicespleet | Vrije ruimte voor / naast de toegang | Hand- en rolvrijgave tijdens bijvullen |
| Papieruitgangspad | Uitgangslocatie vs frontplaat en betaalhardware | Voorkomt dat bonnen na sluiten blijven haken |
| Beoogde personentoegang | Service voor / zijkant / achter | Past bij wand-, vloer- of bureaubevestiging |
Voor een complete wand- of vloermontage-bestelunit met een geïntegreerde 80 mm thermische bonprinter, vergelijk de zelfbedieningsbestelkiosk. Het getal 80 mm is de papierbreedteklasse op die lijn; max. rol-OD komt nog steeds uit de moduletekening voor de gekozen behuizing.

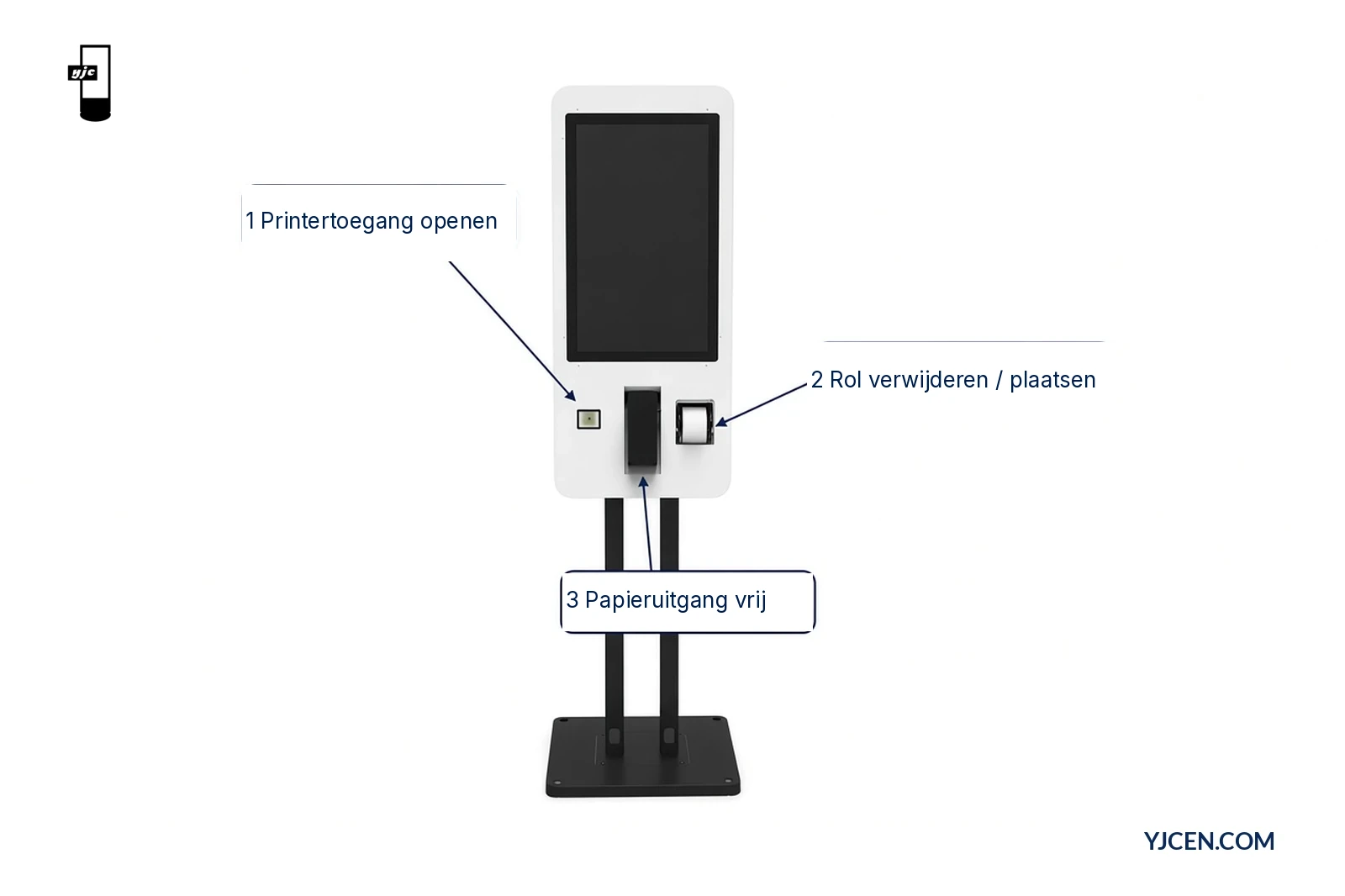

Hoe loopt u een vrijgavecontrole van het bijvulpad?
Loop het pad met de genoemde printermodule en een monster van de grootste toegestane rol. Stop bij de eerste fail.
| Stap | Controle | Slaagvoorwaarde | Actie bij fail |
|---|---|---|---|
| 1 | Moduleplaatsing | Printerhuis en bevestigers laten het vak vrij | Wijzig vakdiepte/-zijde of modulerevisie — vergroot niet op gevoel |
| 2 | Deur open | Klep/deur bereikt de volle openstand zonder frontplaat of aangrenzende modules te raken | Verplaats scharnier, verdiep vak of wissel toegangszijde |
| 3 | Rol plaatsen | Max.-OD-rol zit op de as met de deur open | Beperk de toegestane rol-OD in de RFQ of wissel van module |
| 4 | Handpad | Personeel kan de kern verwijderen en een nieuwe rol plaatsen zonder gereedschap buiten de ontwerpintentie | Verbreed servicespleet of wijzig montageformaat |
| 5 | Deur sluiten + uitgang | Deur sluit; papierpad naar de uitgang blijft vrij van kabels en betaalhardware | Leid kabelboom om of pas uitgang / frontplaat aan |
| 6 | Servicecyclus | Papier vervangen en terminalservice zonder de hele kiosk te verwijderen | Pas toegangspaneel aan of kies wand-/vloerlayout die de geplande servicezijde behoudt |
Plan vrijgave zodat personeel papier kan vervangen en de terminal kan onderhouden wanneer u wand- of vloermontage kiest. Een layout die netjes oogt in een render kan bij stap 4 alsnog falen zodra een volle-OD-rol in de handen van de technicus ligt.
Wat hoort in de RFQ / checklist voor printerpassing?
Stuur een brief die een engineer kan markeren als passend / niet passend / herontwerp. Gebruik deze tabel in de RFQ; houd hem als documenttabel, niet als screenshot.
| Checklistitem | Uw invoer | Passingsresultaat |
|---|---|---|
| Printermodule model + revisie | Pass / Fail / TBD | |
| Papierbreedteklasse (bijv. 80 mm thermisch) | Pass / Fail / TBD | |
| Max. rol-OD uit moduletekening | Pass / Fail / TBD | |
| Toegestane kern-/rolspecs bijgevoegd | Pass / Fail / TBD | |
| Deur-/klepzwaai uit vrijgavetekening | Pass / Fail / TBD | |
| Servicespleet / handpad geverifieerd met max. rol | Pass / Fail / TBD | |
| Papieruitgang vrij van frontplaat & betaalhardware | Pass / Fail / TBD | |
| Voorkeurskioskgrootte & montage (modulair 15,6/21,5/23,8 wand·vloer·bureau, of zelfbediening 21,5/27/32 wand·vloer) | Pass / Fail / TBD | |
| Bijvultestverslag (monster of prototype) | Pass / Fail / TBD | |
| OS-voorkeur (Android / Windows) & aantal / land | Alleen info |
Voor softwaredrivers, betaalprovider en de rest van de peripheral-BOM (buiten dit mechanische printerstuk) gebruikt u de checklist voor software en peripherals van zelfbestelkiosken.
Beslissing die dit artikel afsluit: zelfs wanneer het printerhuis past, kunnen de gespecificeerde papierrol en het bijvulpad in deze kast werken? Alleen ja wanneer max. rol-OD, deurzwaai en de zes bijvulstappen de behuizingstekening vrijlaten. Ontbreken die velden, dan is de volgende stap de printermodule- en deur-/vrijgavetekeningen opvragen — niet de roldiameter van een ander project kopiëren.
Veelgestelde vragen
Volstaat de passing van het printerhuis om papiervoorraad vast te leggen?
Nee. Bevestig eerst max. rol-OD en bijvulpad.
Gebruikt de zelfbedieningslijn een 80 mm thermische printer?
Ja. Die lijn levert een geïntegreerde 80 mm thermische printer.
Kan ik de rol-OD van één model op elke kast hergebruiken?
Nee. Lees max. rol-OD uit elke moduletekening.
Wat moet personeel kunnen zonder de kiosk te verwijderen?
Papier vervangen en de terminal onderhouden vanaf de geplande toegang.
Hebt u vóór productie een bijvultest nodig?
Ja. Doorloop het zesstappenpad met de grootste toegestane rol.
Beoordeelt YJCEN een indeling van de printermodule?
Ja. Deel moduletekeningen, rolspecs en voorkeurskioskgrootte/montage.
Volgende stap: een printerpassingsreview aanvragen
YJCEN contacteren met printermodulemodel, max-rol- en deur-/vrijgavetekeningen, voorkeurskioskgrootte en montage, en sitenotities (aantal, land, Android of Windows). Vraag ons om de maatpassende handleidingen en maattekingen via Productdownloads, of stuur uw modulepakket voor een passingsmarkering vóór productie. Sampleunits kunnen starten vanaf één stuk op standaardconfiguraties; maatwerk aan het vak volgt het custom-venster op de offerte.
