Una stampante che si posiziona nel vano può comunque fallire se il rotolo di carta, l’apertura della porta o il percorso di ricarica del personale non lasciano libero lo sportello. Su un chiosco POS self-service, indicate il modulo stampante, quindi confrontate l’OD max del rotolo, l’apertura porta/cerniera e lo spazio di servizio con il disegno dell’involucro prima di fissare scorte di carta o un ritaglio del frontale. Finché questi campi non coincidono, tenete il vano provvisorio. Il software di ordinazione e la logica di stampa restano fuori da questo ambito meccanico.
Annotate OD max. del rotolo, arco porta/cerniera e gap di servizio come campi nominati sui disegni del modulo stampante e del cabinet — usate la tabella dei campi qui sotto; non copiate il diametro di un altro progetto.
Perché non basta l’alloggiamento del corpo stampante?
Il chiosco di ordinazione include una stampante termica da 80 mm; l’involucro da 27 pollici è profondo 190 mm. Larghezza della carta e profondità dell’involucro sono diverse dal diametro del rotolo e dallo spazio per aprire l’accesso di ricarica. Specifiche dei chioschi per ordinazioni self-service da 27 e 32 pollici.
Il profilo e la profondità dimostrano solo che il modulo stampante può essere fissato. La ricarica fallisce quando uno di questi elementi collide:
- OD del rotolo — il rotolo di carta più grande accettato dalla stampante sporge dal vano o urta la pelle della porta.
- Apertura porta / coperchio — la porta di accesso o il coperchio della stampante non può aprirsi del tutto nell’armadio.
- Percorso della mano — il personale non può rimuovere il nucleo esaurito e inserire un nuovo rotolo senza estrarre l’intero telaio.
- Uscita carta — il percorso dello scontrino è bloccato dal frontale, dall’hardware di pagamento o da un cablaggio dopo la chiusura della porta.
I siti ristorazione e QSR lo vivono come ticket «stampante inceppata» che in realtà sono errori di ingombro. Trattate rotolo e ricarica come un passaggio separato dopo che il corpo è in sede.
Su questa linea modulare forniamo configurazioni di stampa scontrini con schermo, piedistallo e fotocamera staccabili così il progetto può disporre il vano stampante a livello di componente. Il disegno del modulo stampante regola comunque OD del rotolo e apertura della porta.

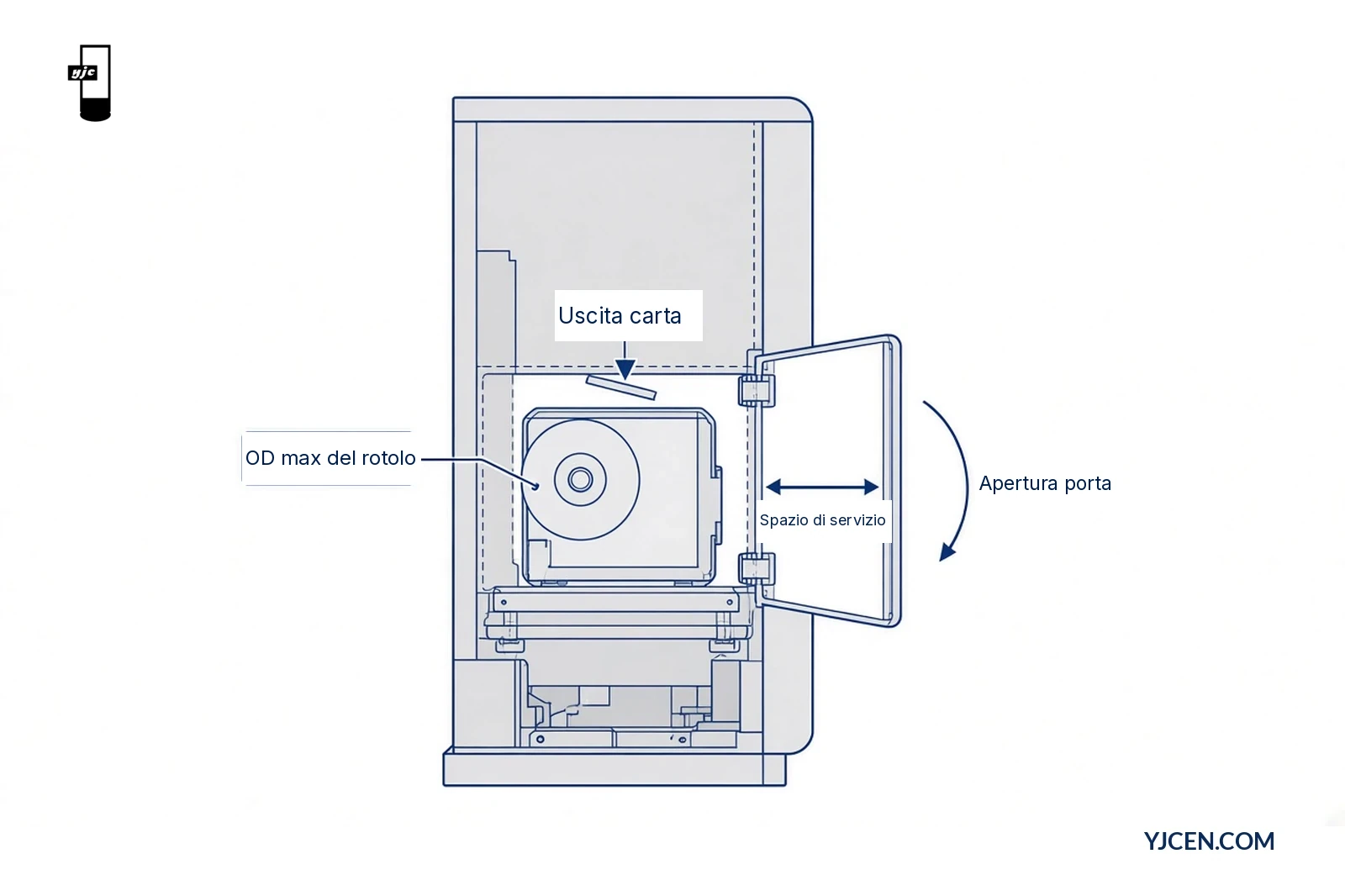

Quali campi di rotolo e porta devono essere sul disegno?
Inserite questi campi nel set di disegni chiosco / modulo stampante e nella RFQ. Se manca un numero, scrivete il nome del campo e chiedete il disegno del modulo prima di compilare qualsiasi valore in millimetri.
| Campo | Cosa scrivere | Perché conta |
|---|---|---|
| Modello + revisione del modulo stampante | Stringa commerciale esatta | Evita un involucro successivo che non lascia più libero il vano |
| Classe di larghezza carta | es. integrata 80 mm termica sulla linea di ordinazione self-service | Definisce la famiglia di consumabili; non un diametro esterno universale |
| OD max del rotolo | Dal disegno del modulo stampante | Rotolo più grande che deve lasciare liberi porta e vano |
| ID / tipo di nucleo | Dalle specifiche rotolo ammesse | Evita nuclei che non si assestano sul mandrino |
| Apertura porta / coperchio | Arco o angolo di apertura dal disegno porta/ingombro | Dimostra che il coperchio può aprirsi nell’armadio |
| Spazio di servizio | Spazio libero davanti / a lato dell’accesso | Ingombro mano e rotolo durante la ricarica |
| Percorso uscita carta | Posizione dell’uscita rispetto a frontale e hardware di pagamento | Evita che gli scontrini si impiglino dopo la chiusura |
| Intento di accesso del personale | Servizio anteriore / laterale / posteriore | Si adatta al montaggio a parete, a pavimento o da banco |
Per un’unità di ordinazione completa a parete o a pavimento con una stampante termica scontrini integrata da 80 mm, confrontate il Chiosco per ordinazioni self-service nei ristoranti. La cifra 80 mm è la classe di larghezza carta di quella linea; l’OD max del rotolo proviene comunque dal disegno del modulo per l’involucro scelto.

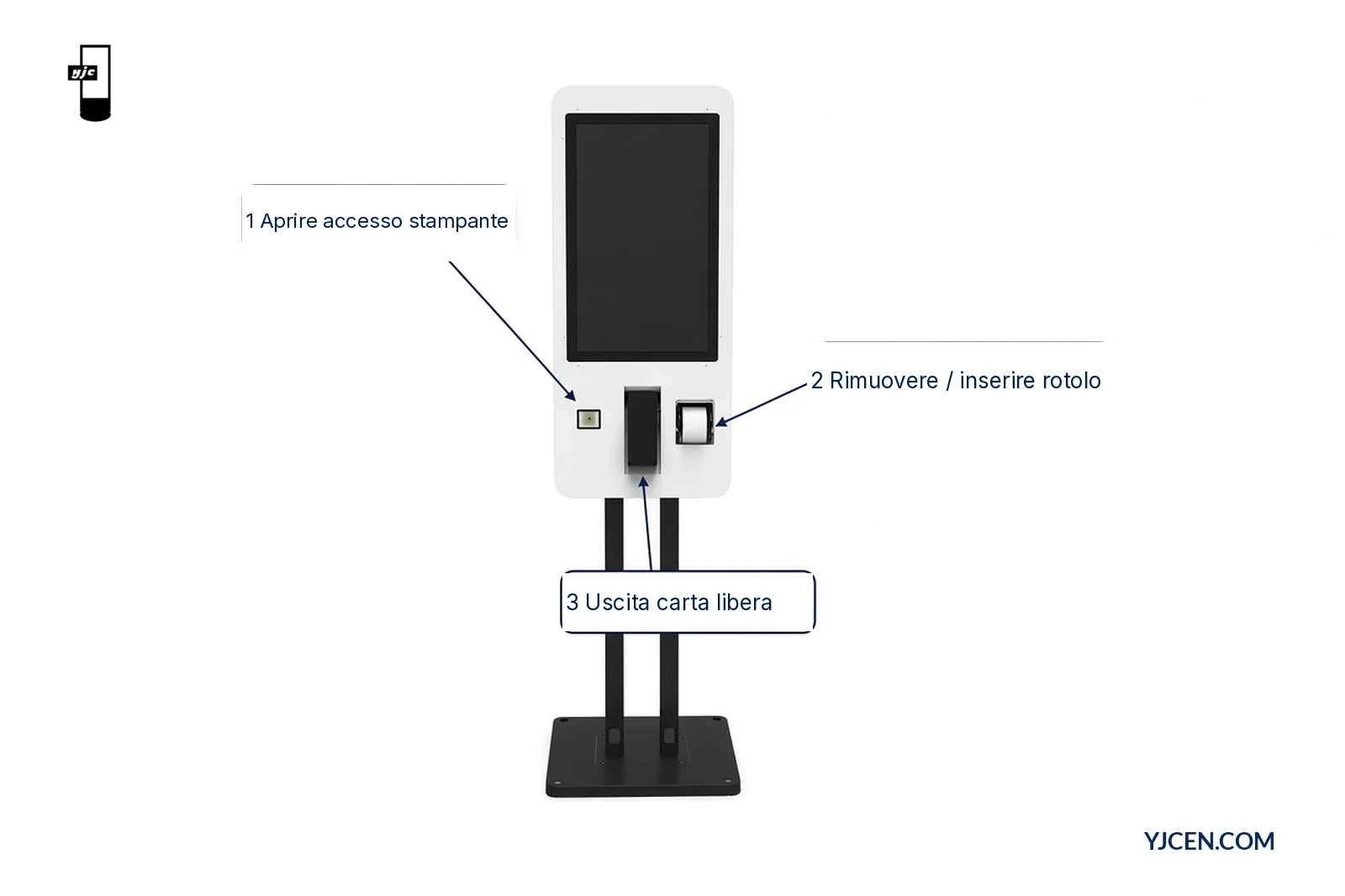

Come si esegue il controllo di ingombro del percorso di ricarica?
Percorrete il percorso con il modulo stampante indicato e un campione del rotolo più grande ammesso. Fermatevi al primo fail.
| Passo | Controllo | Condizione di superamento | Azione in caso di fail |
|---|---|---|---|
| 1 | Seduta del modulo | Corpo stampante e fissaggi lasciano libero il vano | Cambiate profondità/lato del vano o revisione del modulo — non ingrandite a occhio |
| 2 | Porta aperta | Il coperchio/la porta raggiunge la piena apertura senza urtare frontale o moduli adiacenti | Spostate la cerniera, approfondite il vano o cambiate il lato di accesso |
| 3 | Rotolo inserito | Il rotolo a OD max si assesta sul mandrino a porta aperta | Limitate l’OD del rotolo ammesso in RFQ o cambiate modulo |
| 4 | Percorso della mano | Il personale può rimuovere il nucleo e inserire un nuovo rotolo senza utensili oltre all’intento di progetto | Allargate lo spazio di servizio o cambiate il formato di montaggio |
| 5 | Chiusura porta + uscita | La porta chiude; il percorso carta verso l’uscita resta libero da cavi e hardware di pagamento | Ridirigete il cablaggio o regolate uscita / frontale |
| 6 | Ciclo di servizio | Sostituzione carta e servizio del terminale senza rimuovere l’intero chiosco | Regolate il pannello di accesso o scegliete un layout a parete / pavimento che mantenga il lato di servizio previsto |
Prevedete l’ingombro affinché il personale possa sostituire la carta e servire il terminale quando scegliete montaggio a parete o a pavimento. Un layout ordinato in un render può comunque fallire al passo 4 quando un rotolo a OD pieno è nelle mani del tecnico.
Cosa inserire nella RFQ / checklist di alloggiamento stampante?
| Voce checklist | Cosa scrive l’ingegnere | Regola di idoneità |
|---|---|---|
| Modello + revisione del modulo stampante | Stringa commerciale esatta dal disegno modulo / distinta | Idoneo solo quando la stringa corrisponde alla revisione distinta della baia |
| Classe di larghezza carta | p. es. termica integrata 80 mm sulla linea di ordinazione self-service | Idoneo quando la famiglia di consumabili corrisponde al modulo nominato |
| OD max del rotolo | Valore copiato dal disegno del modulo stampante (non da un altro progetto) | Idoneo quando quell’OD lascia libero l’arco della porta e la baia a porta aperta |
| Specifiche anima / rotolo ammesse | Allegare al RFQ il foglio rotolo/anima ammesso | Idoneo quando il mandrino accetta le anime elencate |
| Apertura porta / coperchio | Arco o angolo di apertura dal disegno porta/ingombro | Idoneo quando il coperchio raggiunge l’apertura completa senza colpire fascia o moduli adiacenti |
| Gap di servizio / percorso della mano | Spazio libero davanti / a lato dell’accesso, verificato con il rotolo OD max in mano | Idoneo quando il personale può rimuovere l’anima e inserire un nuovo rotolo senza estrarre lo chassis |
| Uscita carta vs fascia e pagamento | Posizione dell’uscita annotata rispetto a fascia e hardware di pagamento | Idoneo quando il percorso resta libero dopo la chiusura della porta |
| Dimensione e montaggio chiosco preferiti | Modulare 15.6/21.5/23.8 muro·pavimento·desktop, o self-service 21.5/27/32 muro·pavimento | Info per la scelta del cabinet; deve corrispondere al lato di accesso nel disegno di ingombro |
| Registro prova di ricarica | Esito del percorso a sei passi su campione o prototipo con il rotolo ammesso più grande | Idoneo solo dopo il superamento dei passi 1–6; allegare il registro |
| Preferenza SO e quantità / paese | Android o Windows; quantità; paese di spedizione | Solo info — fuori dall’idoneità meccanica |
Per driver software, provider di pagamento e il resto della BOM periferica (fuori da questo pezzo meccanico stampante), usate la checklist software e periferici del chiosco di auto-ordinazione.
Passo successivo: richiedere una revisione di alloggiamento stampante
Contattare YJCEN con modello del modulo stampante, disegni max-rotolo e porta/ingombro, dimensione e montaggio chiosco preferiti e note di sito (quantità, Paese, Android o Windows). Chiedeteci i manuali di abbinamento dimensioni e i disegni quotati da Download prodotto, oppure inviate il pacchetto modulo per un giudizio di alloggiamento prima della produzione. Le unità campione possono partire da un pezzo sulle configurazioni standard; il lavoro di vano su misura segue la finestra custom in offerta.
