Une imprimante qui s’installe dans le logement peut malgré tout échouer si le rouleau de papier, le débattement de porte ou le chemin de rechargement du personnel ne dégagent pas l’armoire. Sur une borne POS en libre-service, nommez le module imprimante, puis comparez son OD max. de rouleau, le débattement de porte/charnière et l’espace de service au plan de l’enceinte avant de figer le stock de papier ou une découpe de façade. Tant que ces champs ne correspondent pas, gardez le logement provisoire. Le logiciel de commande et la logique d’impression restent hors de ce périmètre mécanique.
Relevez le Ø ext. max. du rouleau, le débattement de porte/charnière et l’espace de service comme champs nommés sur les plans module imprimante et coffret — utilisez le tableau des champs ci-dessous ; ne copiez pas le diamètre d’un autre projet.
Pourquoi l’ajustement du corps d’imprimante ne suffit-il pas ?
La borne de commande comprend une imprimante thermique de tickets de 80 mm et le boîtier de 27 pouces fait 190 mm de profondeur. Largeur du papier et profondeur du boîtier se distinguent du diamètre du rouleau et de l’espace nécessaire pour ouvrir l’accès de recharge. Caractéristiques des bornes de commande de 27 et 32 pouces.

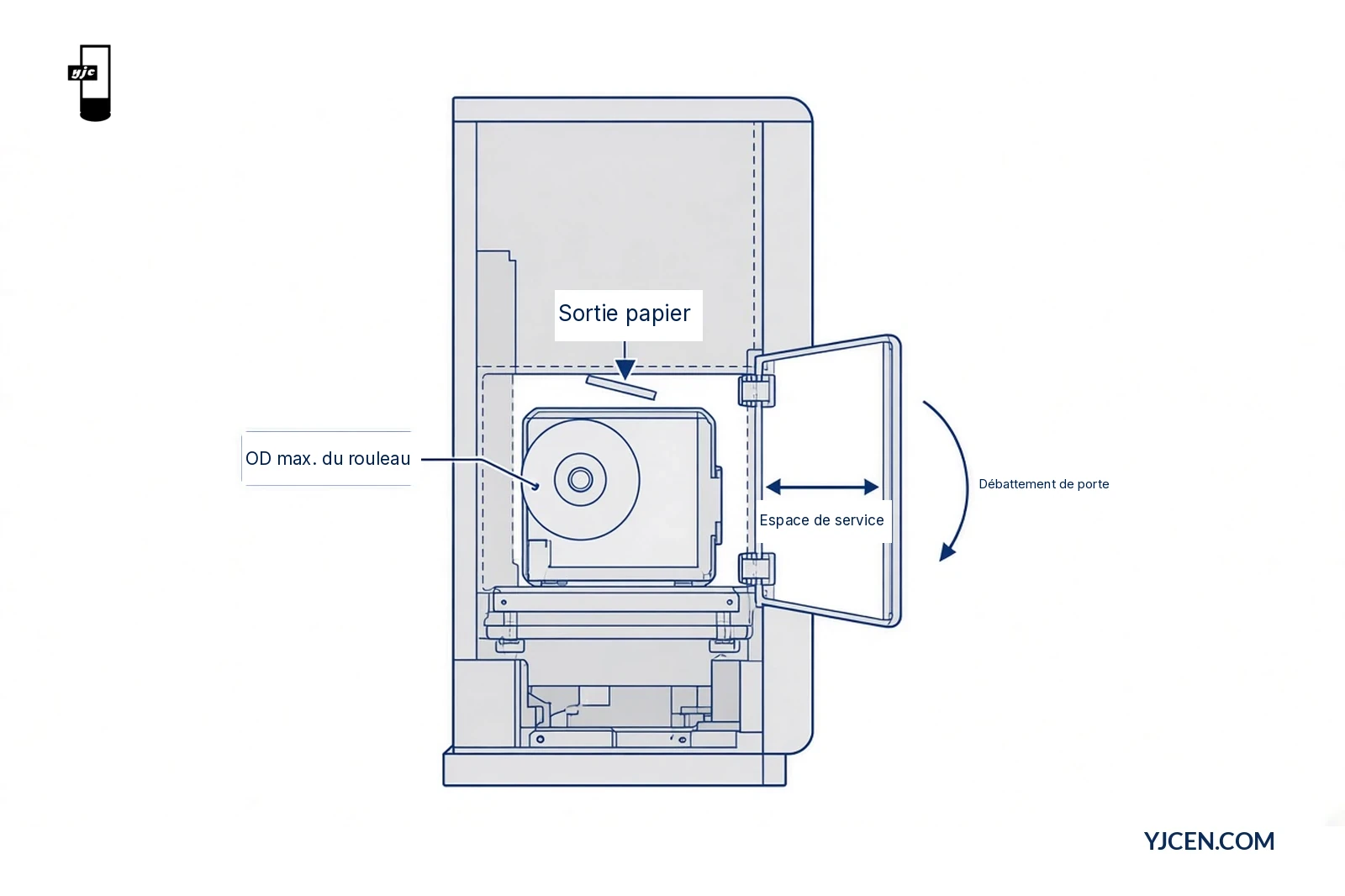

Le contour et la profondeur prouvent seulement que le module imprimante peut être fixé. Le rechargement échoue dès qu’un de ces points entre en conflit :
- OD du rouleau — le plus grand rouleau accepté par l’imprimante dépasse du logement ou heurte la peau de porte.
- Débattement de porte / capot — la porte d’accès ou le capot de l’imprimante ne peut pas s’ouvrir complètement dans l’armoire.
- Chemin de la main — le personnel ne peut pas retirer le noyau usagé et placer un nouveau rouleau sans tirer tout le châssis.
- Sortie papier — le chemin du ticket est bloqué par la façade, le matériel de paiement ou un faisceau de câbles une fois la porte fermée.
Les sites restaurant et QSR le vivent comme des tickets « imprimante coincée » qui sont en réalité des ratés de dégagement. Traitez rouleau et rechargement comme un passage séparé une fois le corps en place.
Sur cette ligne modulaire, nous fournissons des configurations d’impression de tickets avec écran, pied et caméra détachables afin que le projet puisse agencer le logement imprimante au niveau des composants. Le plan du module imprimante régit toujours l’OD du rouleau et le débattement de porte.
Quels champs rouleau et porte doivent figurer sur le plan ?
Placez ces champs sur le jeu de plans kiosk / module imprimante et dans l’appel d’offres. Si un chiffre manque, écrivez le nom du champ et demandez le plan du module avant de remplir toute valeur en millimètres.
| Champ | Quoi écrire | Pourquoi c’est important |
|---|---|---|
| Modèle + révision du module imprimante | Chaîne commerciale exacte | Évite un boîtier ultérieur qui ne dégage plus le logement |
| Classe de largeur papier | p. ex. intégrée 80 mm thermique sur la ligne de commande en libre-service | Fixe la famille de consommables ; pas un diamètre extérieur universel |
| OD max. du rouleau | D’après le plan du module imprimante | Plus grand rouleau qui doit dégager porte et logement |
| ID / type de noyau | D’après les spécifications de rouleaux autorisées | Évite les noyaux qui ne se placent pas sur la broche |
| Débattement de porte / capot | Arc ou angle d’ouverture d’après le plan porte/dégagement | Prouve que le capot peut s’ouvrir dans l’armoire |
| Espace de service | Espace libre devant / à côté de l’accès | Dégagement main et rouleau pendant le rechargement |
| Chemin de sortie papier | Emplacement de la sortie vs façade et matériel de paiement | Empêche les tickets de s’accrocher après fermeture |
| Intention d’accès du personnel | Service avant / côté / arrière | Correspond au choix mural, sol ou bureau |
Pour une unité de commande murale ou sur pied complète avec une imprimante thermique de tickets intégrée 80 mm, comparez la Borne de commande pour restaurants. La valeur 80 mm est la classe de largeur papier de cette ligne ; l’OD max. du rouleau vient toujours du plan du module pour l’enceinte choisie.

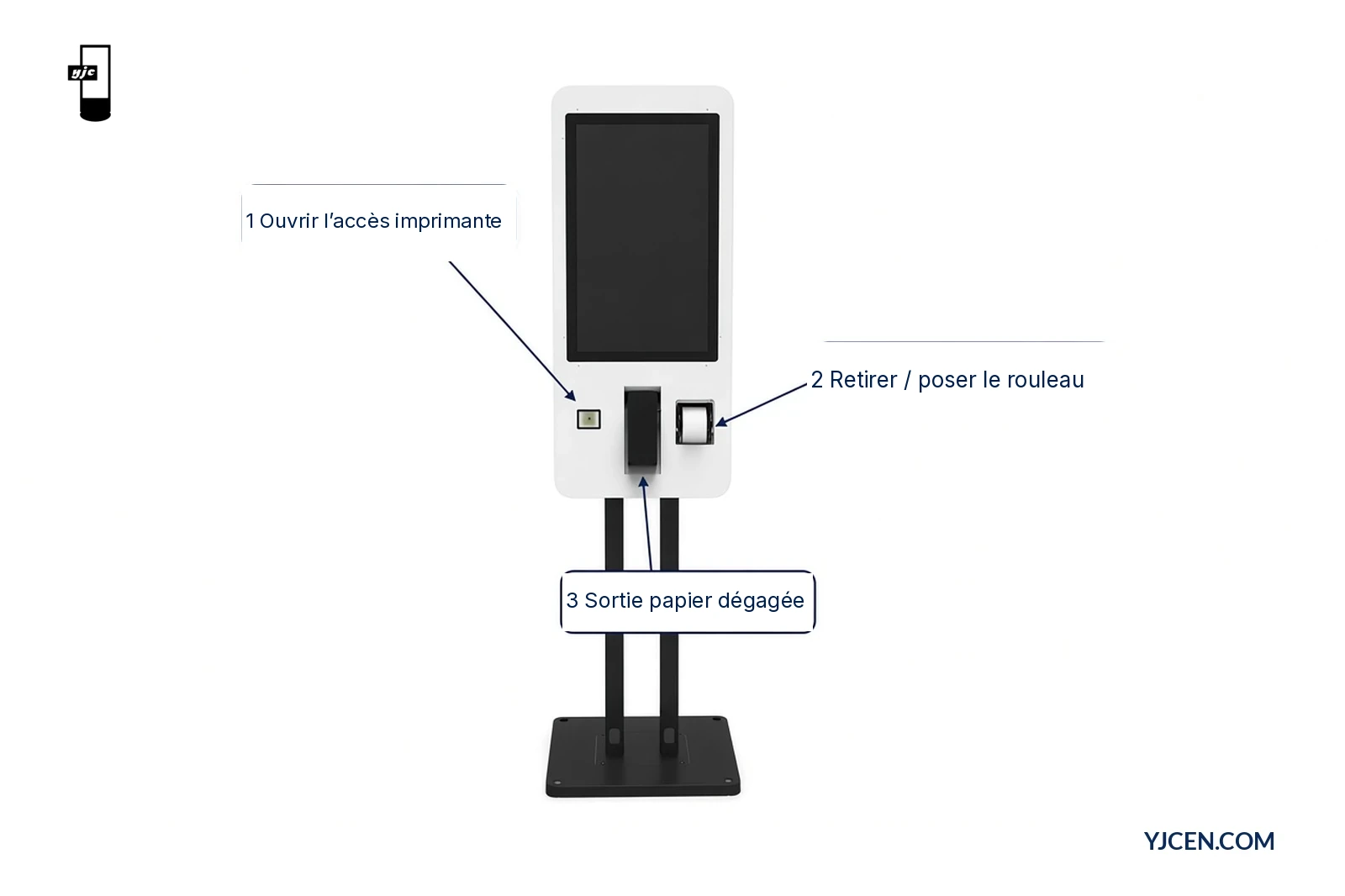

Comment dérouler le contrôle de dégagement du chemin de rechargement ?
Parcourez le chemin avec le module imprimante nommé et un échantillon du plus grand rouleau autorisé. Arrêtez-vous au premier échec.
| Étape | Contrôle | Condition de réussite | Action en cas d’échec |
|---|---|---|---|
| 1 | Assise du module | Le corps et les fixations de l’imprimante dégagent le logement | Changer la profondeur/côté du logement ou la révision du module — ne pas agrandir au jugé |
| 2 | Porte ouverte | Le capot/la porte atteint sa position d’ouverture complète sans heurter façade ou modules adjacents | Déplacer la charnière, approfondir le logement ou changer le côté d’accès |
| 3 | Rouleau en place | Le rouleau à OD max. se place sur la broche porte ouverte | Plafonner l’OD de rouleau autorisé dans l’AO ou changer de module |
| 4 | Chemin de la main | Le personnel peut retirer le noyau et insérer un nouveau rouleau sans outils au-delà de l’intention de conception | Élargir l’espace de service ou changer le format de montage |
| 5 | Fermeture porte + sortie | La porte se ferme ; le chemin papier vers la sortie reste libre de câbles et de matériel de paiement | Réacheminer le faisceau ou ajuster sortie / façade |
| 6 | Cycle de service | Remplacement papier et service du terminal sans retirer toute la borne | Ajuster le panneau d’accès ou choisir une disposition murale / sol qui conserve le côté de service prévu |
Prévoyez le dégagement pour que le personnel remplace le papier et serve le terminal lorsque vous choisissez un montage mural ou au sol. Une disposition soignée en rendu peut encore échouer à l’étape 4 dès qu’un rouleau à OD pleine est dans les mains du technicien.
Que mettre dans l’AO / checklist d’ajustement imprimante ?
| Élément de checklist | Ce que l’ingénieur écrit | Règle d’aptitude |
|---|---|---|
| Modèle + révision du module imprimante | Libellé commercial exact du plan module / nomenclature | Conforme uniquement si le libellé correspond à la révision de nomenclature de l’alvéole |
| Classe de largeur papier | p. ex. thermique 80 mm intégré sur la gamme de commande en libre-service | Conforme lorsque la famille de consommables correspond au module nommé |
| OD max. du rouleau | Valeur recopiée du plan du module imprimante (pas d’un autre projet) | Conforme lorsque ce Ø ext. dégage le débattement de porte et l’alvéole porte ouverte |
| Spécifications âme / rouleau autorisées | Joindre la fiche rouleau/âme autorisée au RFQ | Conforme lorsque la broche accepte les âmes listées |
| Débattement de porte / capot | Arc ou angle d’ouverture du plan porte/dégagement | Conforme lorsque le capot s’ouvre pleinement sans toucher façade ou modules adjacents |
| Espace de service / trajet de la main | Espace libre devant / à côté de l’accès, vérifié avec le rouleau Ø ext. max. en main | Conforme lorsque le personnel peut retirer l’âme et placer un nouveau rouleau sans tirer le châssis |
| Sortie papier vs façade et paiement | Emplacement de la sortie noté par rapport à la façade et au matériel de paiement | Conforme lorsque le trajet reste dégagé après fermeture de la porte |
| Taille et montage de borne préférés | Modulaire 15,6/21,5/23,8 mural·sol·desktop, ou libre-service 21,5/27/32 mural·sol | Info pour le choix du coffret ; doit correspondre au côté d’accès du plan de dégagement |
| Compte rendu d’essai de rechargement | Résultat du parcours en six étapes sur échantillon ou prototype avec le plus grand rouleau autorisé | Conforme uniquement après réussite des étapes 1–6 ; joindre le compte rendu |
| Préférence OS & quantité / pays | Android ou Windows ; quantité ; pays de livraison | Info uniquement — hors aptitude mécanique |
Pour les pilotes logiciels, le prestataire de paiement et le reste de la nomenclature périphérique (hors cette pièce mécanique d’imprimante), utilisez la checklist logiciel et périphériques de borne de commande.
Étape suivante : demander une revue d’ajustement imprimante
Contacter YJCEN avec le modèle du module imprimante, les plans max-rouleau et porte/dégagement, la taille et le montage de borne préférés, et les notes de site (quantité, pays, Android ou Windows). Demandez-nous les manuels d’appariement de tailles et les plans de cotes depuis Téléchargements produits, ou envoyez votre pack module pour un marquage d’ajustement avant production. Les unités d’échantillon peuvent démarrer à partir d’une pièce sur configurations standard ; le travail de logement sur mesure suit la fenêtre custom indiquée au devis.
