Una impresora que encaja en el alojamiento puede fallar igual si el rollo de papel, el giro de la puerta o la ruta de recarga del personal no dejan libre el armario. En un kiosco POS de autoservicio, indique el módulo de impresora y compare su OD máx. de rollo, el giro de puerta/bisagra y el hueco de servicio con el plano del recinto antes de fijar el stock de papel o un recorte del frontal. Mientras esos campos no coincidan, mantenga el alojamiento provisional. El software de pedidos y la lógica de impresión quedan fuera de este alcance mecánico.
Capture el Ø ext. máx. del rollo, el giro de puerta/bisagra y el hueco de servicio como campos con nombre en los planos del módulo impresora y del gabinete — use la tabla de campos abajo; no copie el diámetro de otro proyecto.
¿Por qué no basta el encaje del cuerpo de la impresora?
El quiosco de pedidos incluye impresora térmica de recibos de 80 mm; la carcasa de 27 pulgadas tiene 190 mm de fondo. El ancho del papel y el fondo de la carcasa son medidas diferentes del diámetro del rollo y del espacio para abrir el acceso de recarga. Especificaciones de los quioscos de autopedido de 27 y 32 pulgadas.

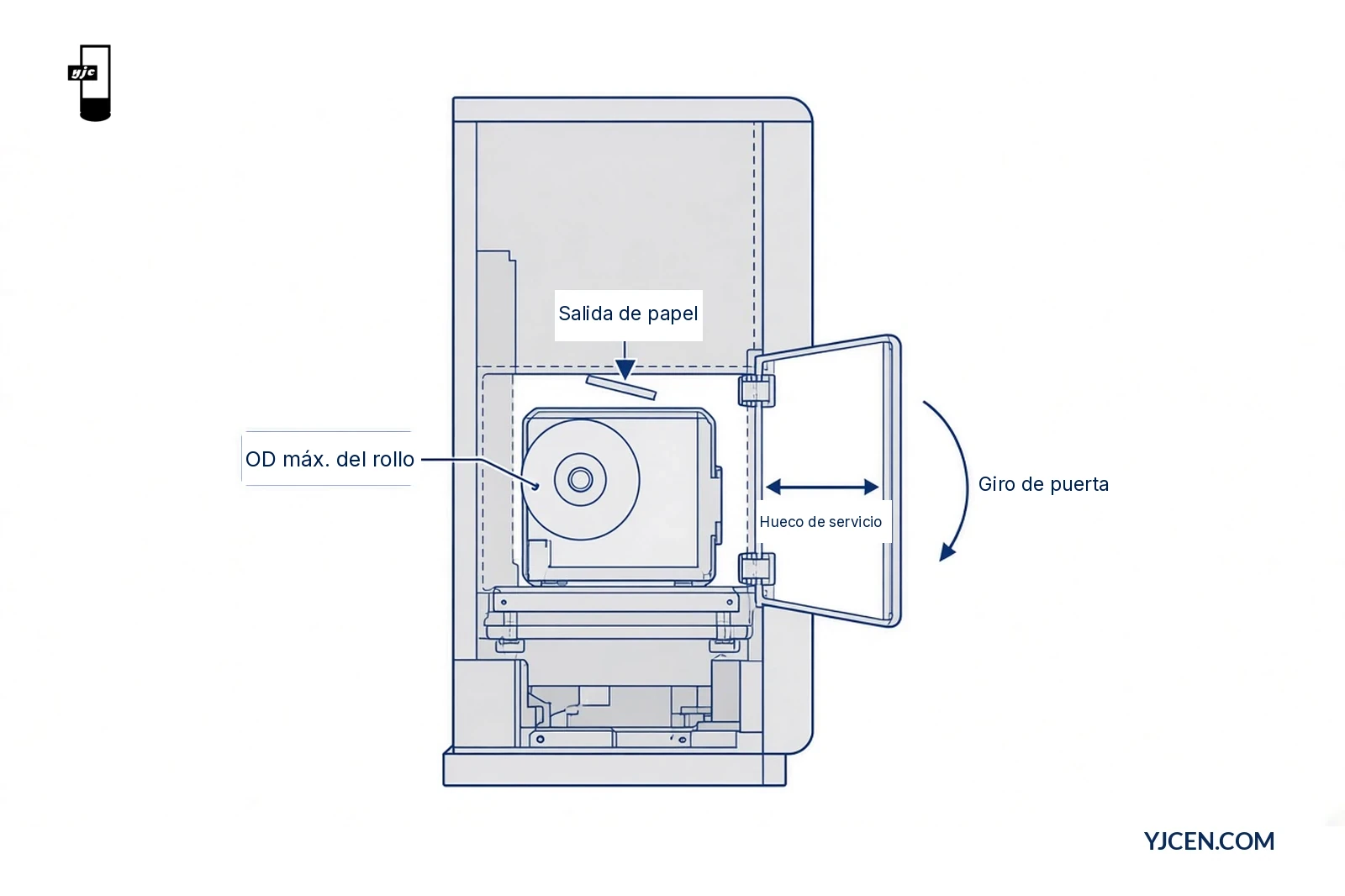

El contorno y la profundidad solo demuestran que el módulo de impresora se puede fijar. La recarga falla cuando cualquiera de estos choca:
- OD del rollo — el rollo de papel más grande que acepta la impresora sobresale del alojamiento o golpea la piel de la puerta.
- Giro de puerta / tapa — la puerta de acceso o la tapa de la impresora no puede abrirse del todo dentro del armario.
- Ruta de la mano — el personal no puede retirar el núcleo gastado y colocar un rollo nuevo sin sacar todo el chasis.
- Salida de papel — la ruta del ticket queda bloqueada por el frontal, el hardware de pago o un mazo de cables tras cerrar la puerta.
Los locales de restauración y QSR lo viven como tickets de «impresora atascada» que en realidad son fallos de holgura. Trate rollo y recarga como un pase aparte una vez asentado el cuerpo.
En esta línea modular proporcionamos configuraciones de impresión de tickets con pantalla, pie y cámara desmontables para que el proyecto pueda disponer el alojamiento de impresora a nivel de componente. El plano del propio módulo de impresora sigue gobernando el OD del rollo y el giro de la puerta.
¿Qué campos de rollo y puerta deben estar en el plano?
Incluya estos campos en el juego de planos del kiosco / módulo de impresora y en la RFQ. Si falta un número, escriba el nombre del campo y pida el plano del módulo antes de rellenar cualquier valor en milímetros.
| Campo | Qué escribir | Por qué importa |
|---|---|---|
| Modelo + revisión del módulo de impresora | Cadena comercial exacta | Evita una carcasa posterior que ya no deja libre el alojamiento |
| Clase de ancho de papel | p. ej. integrada 80 mm térmica en la línea de pedido de autoservicio | Define la familia de consumibles; no es un diámetro exterior universal |
| OD máx. del rollo | Del plano del módulo de impresora | Rollo más grande que debe dejar libres puerta y alojamiento |
| ID / tipo de núcleo | De las especificaciones de rollo permitidas | Evita núcleos que no asienten en el husillo |
| Giro de puerta / tapa | Arco o ángulo de apertura del plano de puerta/holgura | Demuestra que la tapa puede abrirse dentro del armario |
| Hueco de servicio | Espacio libre delante / al lado del acceso | Holgura de mano y rollo durante la recarga |
| Ruta de salida de papel | Ubicación de la salida vs frontal y hardware de pago | Evita que los tickets se enganchen tras el cierre |
| Intención de acceso del personal | Servicio frontal / lateral / trasero | Encaja con montaje de pared, suelo o sobremesa |
Para una unidad de pedido completa de pared o de pie con una impresora térmica de tickets integrada de 80 mm, compare el Quiosco de autopedido para restaurantes. La cifra 80 mm es la clase de ancho de papel de esa línea; el OD máx. del rollo sigue saliendo del plano del módulo para el recinto elegido.

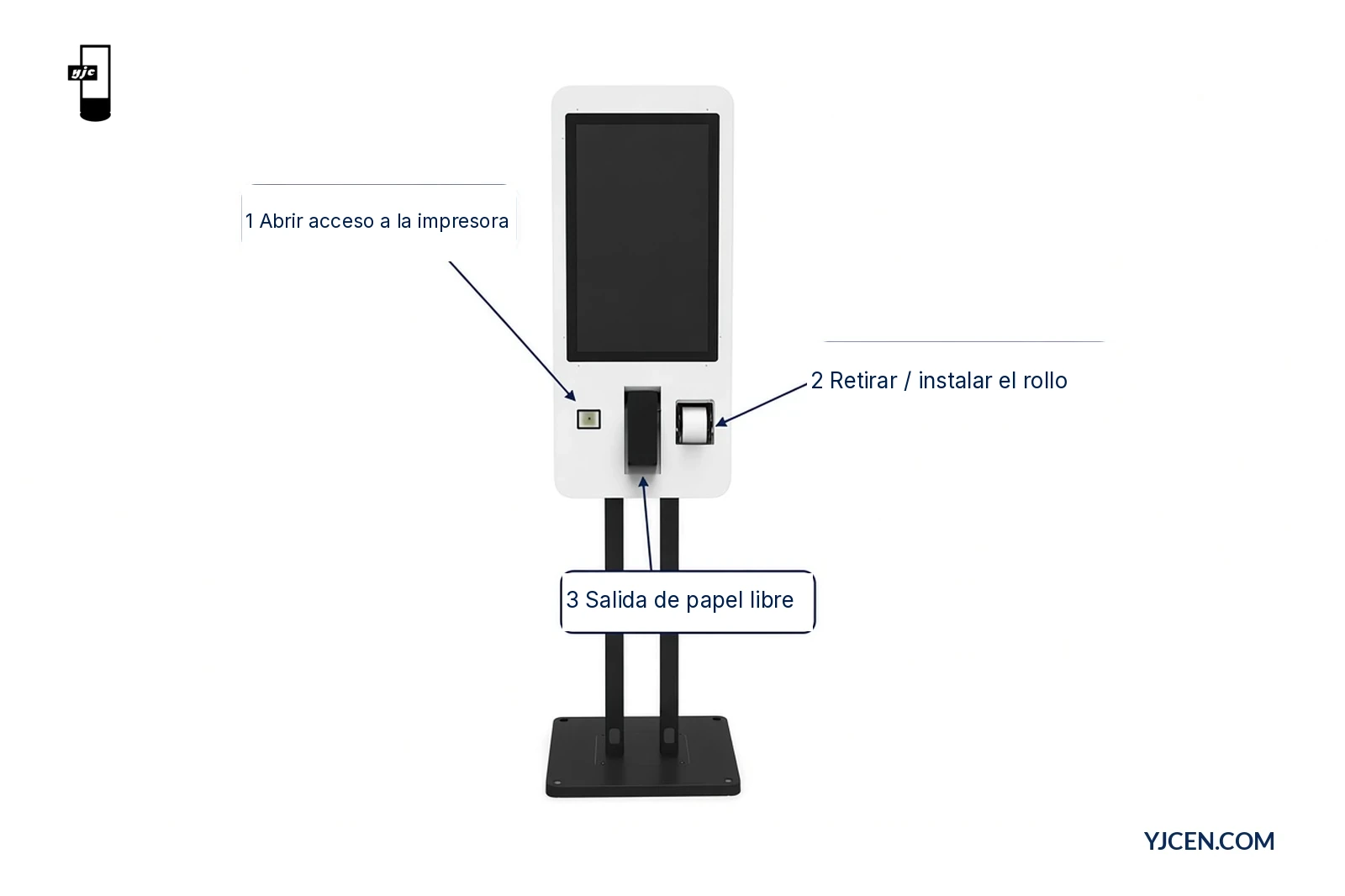

¿Cómo recorrer la comprobación de holgura de la ruta de recarga?
Recorra la ruta con el módulo de impresora indicado y una muestra del rollo más grande permitido. Deténgase en el primer fallo.
| Paso | Comprobación | Condición de apto | Acción si falla |
|---|---|---|---|
| 1 | Asiento del módulo | El cuerpo y los fijadores de la impresora dejan libre el alojamiento | Cambie profundidad/lado del alojamiento o la revisión del módulo — no amplíe a ojo |
| 2 | Puerta abierta | La tapa/puerta alcanza su posición de apertura total sin golpear el frontal o módulos adyacentes | Reubique la bisagra, profundice el alojamiento o cambie el lado de acceso |
| 3 | Rollo colocado | El rollo de OD máx. asienta en el husillo con la puerta abierta | Limite el OD de rollo permitido en la RFQ o cambie de módulo |
| 4 | Ruta de la mano | El personal puede retirar el núcleo e insertar un rollo nuevo sin herramientas más allá de la intención de diseño | Ensanche el hueco de servicio o cambie el formato de montaje |
| 5 | Cierre de puerta + salida | La puerta cierra; la ruta de papel hacia la salida queda libre de cables y hardware de pago | Reencamine el mazo o ajuste salida / frontal |
| 6 | Ciclo de servicio | Cambio de papel y servicio del terminal sin retirar todo el kiosco | Ajuste el panel de acceso o elija un layout de pared / suelo que conserve el lado de servicio previsto |
Planifique holgura para que el personal sustituya el papel y dé servicio al terminal al elegir montaje de pared o de suelo. Un layout limpio en un render puede fallar aún en el paso 4 cuando el técnico sostiene un rollo a OD completo.
¿Qué debe ir en la RFQ / checklist de encaje de impresora?
| Ítem de checklist | Lo que escribe el ingeniero | Regla de encaje |
|---|---|---|
| Modelo + revisión del módulo de impresora | Cadena comercial exacta del plano del módulo / BOM | Encaja solo cuando la cadena coincide con la revisión BOM de la bahía |
| Clase de ancho de papel | p. ej. térmica integrada de 80 mm en la línea de pedido de autoservicio | Encaja cuando la familia de consumibles coincide con el módulo nombrado |
| OD máx. del rollo | Valor copiado del plano del módulo impresora (no de otro proyecto) | Encaja cuando ese Ø ext. deja libre el giro de puerta y la bahía con la puerta abierta |
| Especificaciones de núcleo / rollo permitidas | Adjunte la hoja de rollo/núcleo permitida al RFQ | Encaja cuando el husillo acepta los núcleos listados |
| Giro de puerta / tapa | Arco o ángulo de apertura del plano de puerta/holgura | Encaja cuando la tapa alcanza la apertura total sin golpear fascia o módulos adyacentes |
| Hueco de servicio / recorrido de la mano | Espacio libre delante / al lado del acceso, verificado con el rollo de Ø ext. máx. en la mano | Encaja cuando el personal puede quitar el núcleo y asentar un rollo nuevo sin tirar del chasis |
| Salida de papel vs fascia y pago | Ubicación de la salida anotada frente a fascia y hardware de pago | Encaja cuando la ruta permanece libre tras cerrar la puerta |
| Tamaño y montaje de kiosco preferidos | Modular 15.6/21.5/23.8 pared·suelo·escritorio, o autoservicio 21.5/27/32 pared·suelo | Info para la elección de gabinete; debe coincidir con el lado de acceso del plano de holgura |
| Registro de prueba de recarga | Resultado del recorrido de seis pasos en muestra o prototipo con el rollo permitido más grande | Encaja solo tras aprobar los pasos 1–6; adjunte el registro |
| Preferencia de SO y cantidad / país | Android o Windows; cantidad; país de envío | Solo info — fuera del encaje mecánico |
Para controladores de software, proveedor de pago y el resto de la BOM de periféricos (fuera de esta pieza mecánica de impresora), use la checklist de software y periféricos del kiosco de autopedido.
Siguiente paso: solicitar una revisión de encaje de impresora
Contactar con YJCEN con el modelo del módulo de impresora, planos de rollo máx. y puerta/holgura, tamaño y montaje de kiosco preferidos, y notas de sitio (cantidad, país, Android o Windows). Pídanos los manuales de emparejamiento de tamaños y los planos de cotas en Descargas de producto, o envíe su paquete de módulo para una marca de encaje antes de producción. Las unidades de muestra pueden empezar desde una pieza en configuraciones estándar; el trabajo de alojamiento a medida sigue la ventana custom de la oferta.
