Ein Drucker, der in den Einbauplatz passt, kann trotzdem scheitern, wenn die Papierrolle, der Türschwenk oder der Mitarbeiter-Nachfüllweg den Schrank nicht freigibt. An einem Self-Service-POS-Kiosk, benennen Sie das Druckermodul und vergleichen Sie anschließend den max. Rollendurchmesser (OD), den Tür-/Scharnierschwenk und den Serviceabstand mit der Gehäusezeichnung, bevor Sie Papierverbrauchsmaterial oder einen Frontausschnitt festlegen. Solange diese Angaben nicht übereinstimmen, bleibt der Einbauplatz vorläufig. Bestellsoftware und Druckbefehlslogik liegen außerhalb dieses mechanischen Umfangs.
Erfassen Sie max. Rollen-AD, Tür-/Scharnierschwenk und Serviceabstand als benannte Felder auf den Drucker- und Gehäusezeichnungen — nutzen Sie die Zeichnungsfeld-Tabelle unten; kopieren Sie nicht den Rollendurchmesser eines anderen Projekts.
Warum reicht die Passung des Druckerkörpers nicht?
Der Bestellkiosk enthält einen 80-mm-Thermodrucker; das 27-Zoll-Gehäuse ist 190 mm tief. Papierbreite und Gehäusetiefe sind andere Maße als Rollendurchmesser und der zum Öffnen des Servicezugangs beim Nachladen benötigte Raum. Spezifikationen der 27- und 32-Zoll-Selbstbestellterminals.

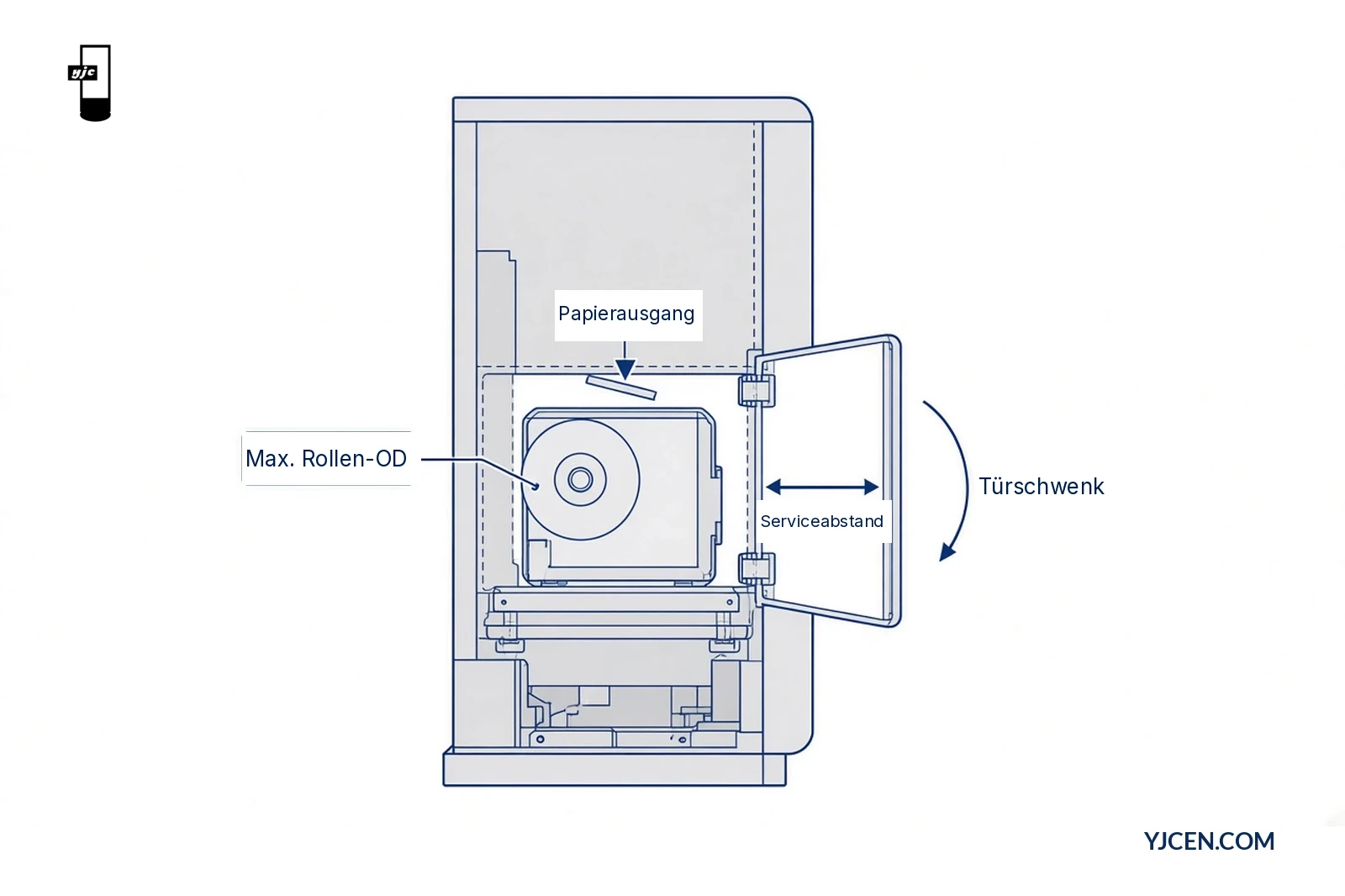

Umriss und Tiefe beweisen nur, dass das Druckermodul befestigt werden kann. Das Nachfüllen scheitert, wenn eines davon kollidiert:

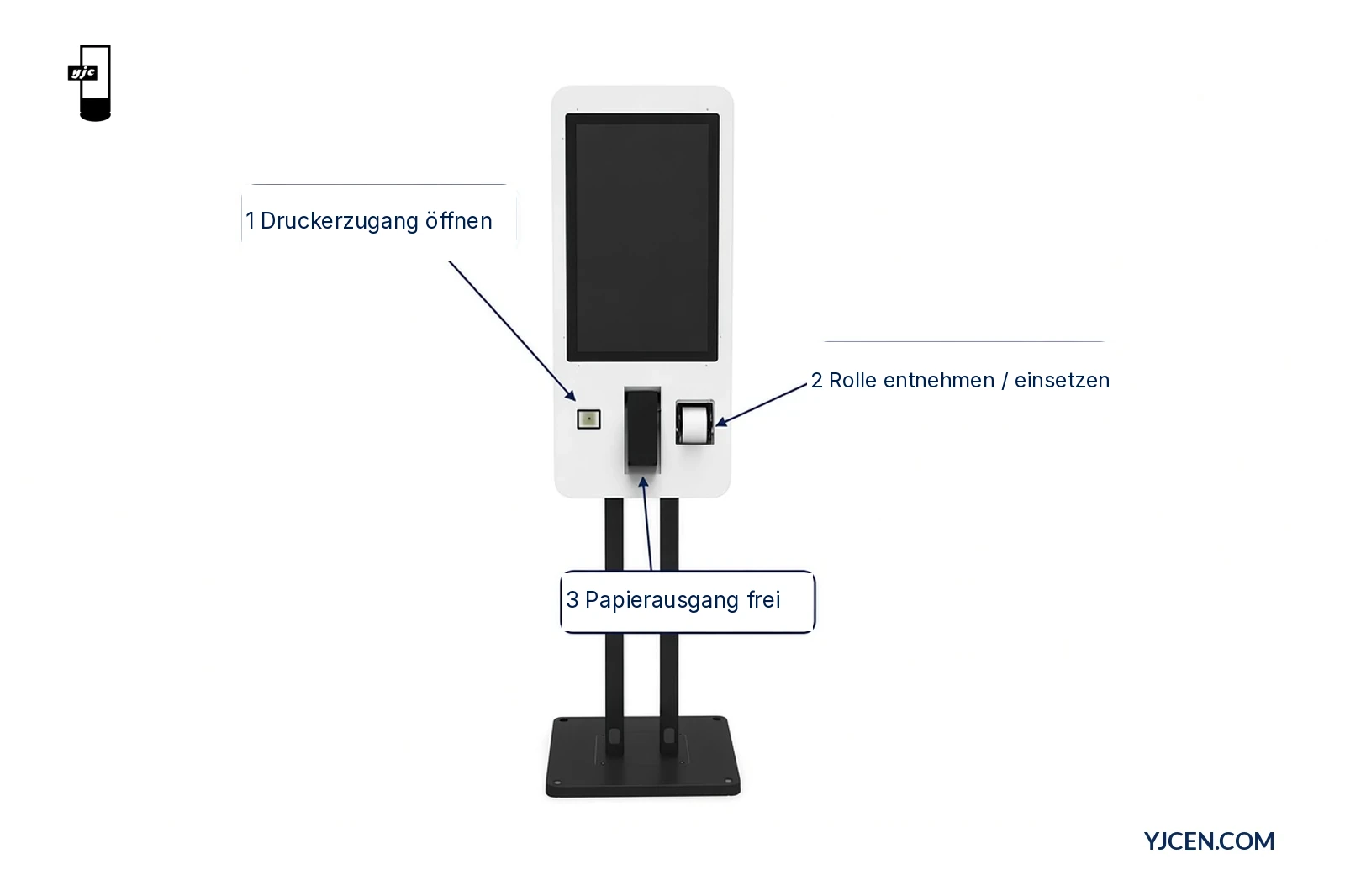

- Rollendurchmesser (OD) — die größte Papierrolle, die der Drucker akzeptiert, steht über den Einbauplatz vor oder trifft die Türhaut.
- Tür- / Abdeckungsschwenk — die Zugangstür oder Druckerabdeckung lässt sich im Schrank nicht vollständig öffnen.
- Handweg — Mitarbeiter können den verbrauchten Kern nicht entnehmen und eine neue Rolle einsetzen, ohne das gesamte Chassis zu ziehen.
- Papierausgang — der Belegweg wird nach dem Schließen der Tür durch Frontblende, Zahlungshardware oder einen Kabelbaum blockiert.
Restaurants und QSR-Standorte erleben das als „Drucker gestaut“-Tickets, die in Wahrheit Freigabefehler sind. Behandeln Sie Rolle und Nachfüllen als eigenen Prüflauf, nachdem der Körper sitzt.
Auf dieser modularen Linie stellen wir Belegdruck-Konfigurationen mit abnehmbarem Display, Ständer und Kamera bereit, damit das Projekt den Druckereinbauplatz auf Komponentenebene anordnen kann. Die Zeichnung des Druckermoduls selbst bestimmt weiterhin Rollendurchmesser und Türschwenk.
Welche Rollen- und Türfelder müssen auf der Zeichnung stehen?
Tragen Sie diese Felder in den Kiosk-/Druckermodul-Zeichnungssatz und in die Anfrage ein. Fehlt eine Zahl, notieren Sie den Feldnamen und fordern Sie die Modulzeichnung an, bevor Sie Millimeterwerte eintragen.
| Feld | Was einzutragen ist | Warum es zählt |
|---|---|---|
| Druckermodul Modell + Revision | Exakte Handelsbezeichnung | Verhindert ein späteres Gehäuse, das den Einbauplatz nicht mehr freigibt |
| Papierbreitenklasse | z. B. integriert 80 mm Thermo auf der Self-Service-Bestelllinie | Legt die Verbrauchsmaterialfamilie fest; kein universeller Außendurchmesser |
| Max. Rollendurchmesser (OD) | Aus der Druckermodul-Zeichnung | Größte Rolle, die Tür und Einbauplatz freigeben muss |
| Kern-ID / Kerntyp | Aus den zulässigen Rollenspezifikationen | Vermeidet Kerne, die nicht auf die Spindel passen |
| Tür- / Abdeckungsschwenk | Bogen oder Öffnungswinkel aus der Tür-/Freigabezeichnung | Beweist, dass die Abdeckung im Schrank öffnen kann |
| Serviceabstand | Freier Raum vor / neben dem Zugang | Hand- und Rollenfreigabe beim Nachfüllen |
| Papierausgangsweg | Auslasslage gegenüber Frontblende und Zahlungshardware | Verhindert, dass Belege nach dem Schließen hängen bleiben |
| Gewollter Mitarbeiterzugang | Service von vorn / seitlich / hinten | Passend zu Wand-, Boden- oder Desktop-Montage |
Für eine komplette wand- oder bodenstehende Bestelleinheit mit einem integrierten 80-mm-Thermobelegdruckervergleichen Sie den Selbstbestellterminal für Restaurants. Die Angabe 80 mm ist die Papierbreitenklasse dieser Linie; der max. Rollendurchmesser kommt weiterhin aus der Modulzeichnung für das gewählte Gehäuse.
Wie prüfen Sie die Freigabe des Nachfüllwegs?
Gehen Sie den Weg mit dem benannten Druckermodul und einer Probe der größten zulässigen Rolle. Stoppen Sie beim ersten Fail.
| Schritt | Prüfung | Bestehensbedingung | Maßnahme bei Fail |
|---|---|---|---|
| 1 | Modulsitz | Druckerkörper und Befestigung geben den Einbauplatz frei | Einbautiefe/-seite oder Modulrevision ändern — nicht nach Gutdünken vergrößern |
| 2 | Tür öffnen | Abdeckung/Tür erreicht die volle Öffnungsstellung ohne Frontblende oder Nachbarmodule zu treffen | Scharnier verlegen, Einbauplatz vertiefen oder Zugangsseite wechseln |
| 3 | Rolle einsetzen | Max.-OD-Rolle sitzt bei geöffneter Tür auf der Spindel | Zulässigen Rollendurchmesser in der Anfrage begrenzen oder Modul wechseln |
| 4 | Handweg | Mitarbeiter können den Kern entnehmen und eine neue Rolle einsetzen, ohne Werkzeuge über die Konstruktionsabsicht hinaus | Serviceabstand verbreitern oder Montageformat ändern |
| 5 | Tür schließen + Ausgang | Tür schließt; Papierweg zum Auslass bleibt frei von Kabeln und Zahlungshardware | Kabelbaum umlegen oder Auslass / Frontblende anpassen |
| 6 | Servicezyklus | Papieraustausch und Terminalservice ohne Demontage des gesamten Kiosks | Zugangsklappe anpassen oder Wand-/Bodenlayout wählen, das die geplante Serviceseite erhält |
Planen Sie Freigabe, damit Mitarbeiter Papier tauschen und das Terminal warten können, wenn Sie Wand- oder Bodenmontage wählen. Ein Layout, das in einem Render aufgeräumt wirkt, kann bei Schritt 4 scheitern, sobald eine volle OD-Rolle in den Händen des Technikers liegt.
Was gehört in die Druckerpassungs-Anfrage / Checkliste?
| Checklistenpunkt | Was der Ingenieur einträgt | Passregel |
|---|---|---|
| Druckermodul Modell + Revision | Exakter Handelsstring aus Modulzeichnung / Stückliste | Nur passend, wenn der String zur Buchten-Stücklisten-Revision passt |
| Papierbreitenklasse | z. B. integrierter 80-mm-Thermo auf der Self-Service-Bestelllinie | Passend, wenn die Verbrauchsmaterial-Familie zum genannten Modul passt |
| Max. Rollendurchmesser (OD) | Wert von der Drucker-Modulzeichnung übernommen (nicht von einem anderen Projekt) | Passend, wenn dieser AD Türschwenk und Bucht bei offener Tür freigibt |
| Zulässige Kern-/Rollenspezifikation | Erlaubte Rollen-/Kernliste dem RFQ beifügen | Passend, wenn die Spindel die gelisteten Kerne aufnimmt |
| Tür- / Abdeckungsschwenk | Bogen oder Öffnungswinkel aus der Tür-/Freigängigkeitszeichnung | Passend, wenn die Abdeckung voll öffnet ohne Blende oder Nachbarmodule zu treffen |
| Serviceabstand / Handweg | Freiraum vor / neben dem Zugang, geprüft mit max.-AD-Rolle in der Hand | Passend, wenn Personal den Kern entnehmen und eine neue Rolle setzen kann, ohne das Chassis zu ziehen |
| Papieraustitt vs. Blende & Zahlung | Auslasslage gegenüber Blende und Zahlungshardware vermerkt | Passend, wenn der Pfad nach dem Schließen der Tür frei bleibt |
| Bevorzugte Kioskgröße & Montage | Modular 15,6/21,5/23,8 Wand·Boden·Desktop, oder Self-Service 21,5/27/32 Wand·Boden | Info zur Gehäuseauswahl; muss zur Zugangsseite in der Freigängigkeitszeichnung passen |
| Nachfüll-Prüfprotokoll | Ergebnis des Sechs-Schritte-Durchgangs an Muster oder Prototyp mit der größten zulässigen Rolle | Nur passend, nachdem Schritte 1–6 bestanden; Protokoll beifügen |
| OS-Präferenz & Menge / Land | Android oder Windows; Menge; Lieferland | Nur Info — außerhalb der mechanischen Passung |
Für Softwaredriver, Zahlungsanbieter und den Rest der Peripherie-Stückliste (außerhalb dieses mechanischen Druckerteils) nutzen Sie die Checkliste für Self-Ordering-Kiosk-Software und Peripherie.
