En skrivare som sitter i facket kan ändå misslyckas när pappersrullen, dörrsvängen eller personalens påfyllningsväg inte friar skåpet. På en självbetjänings-POS-kiosk, namnge skrivarmodulen och jämför sedan max rull-OD, dörr-/gångjärnssväng och servicegapet med kapslingens ritning innan du låser papperslager eller ett fronturtag. Tills de fälten stämmer, håll facket provisoriskt. Beställningsprogramvara och utskriftskommandologik ligger utanför detta mekaniska omfång.
Varför räcker inte passningen av skrivarhuset?
Kontur och djup bevisar bara att skrivarmodulen kan fästas. Påfyllning misslyckas när något av följande krockar:
- Rull-OD — den största pappersrulle skrivaren tar sticker ut ur facket eller träffar dörrskinnet.
- Dörr- / lucksväng — åtkomstdörren eller skrivarluckan kan inte öppnas helt inne i skåpet.
- Handväg — personalen kan inte ta bort den förbrukade kärnan och sätta en ny rulle utan att dra hela chassit.
- Pappersutgång — kvittovägen blockeras av front, betalningshårdvara eller en kabelstam när dörren stängts.
Restaurang- och QSR-ställen upplever detta som ärenden «skrivare jamad» som egentligen är frigångsmissar. Behandla rulle och påfyllning som ett separat steg när huset sitter.
På den här modulära linjen tillhandahåller vi kvittoutskriftskonfigurationer med löstagbar skärm, stativ och kamera så att projektet kan ordna skrivarfacket på komponentnivå. Skrivarmodulens egen ritning styr fortfarande rull-OD och dörrsväng.

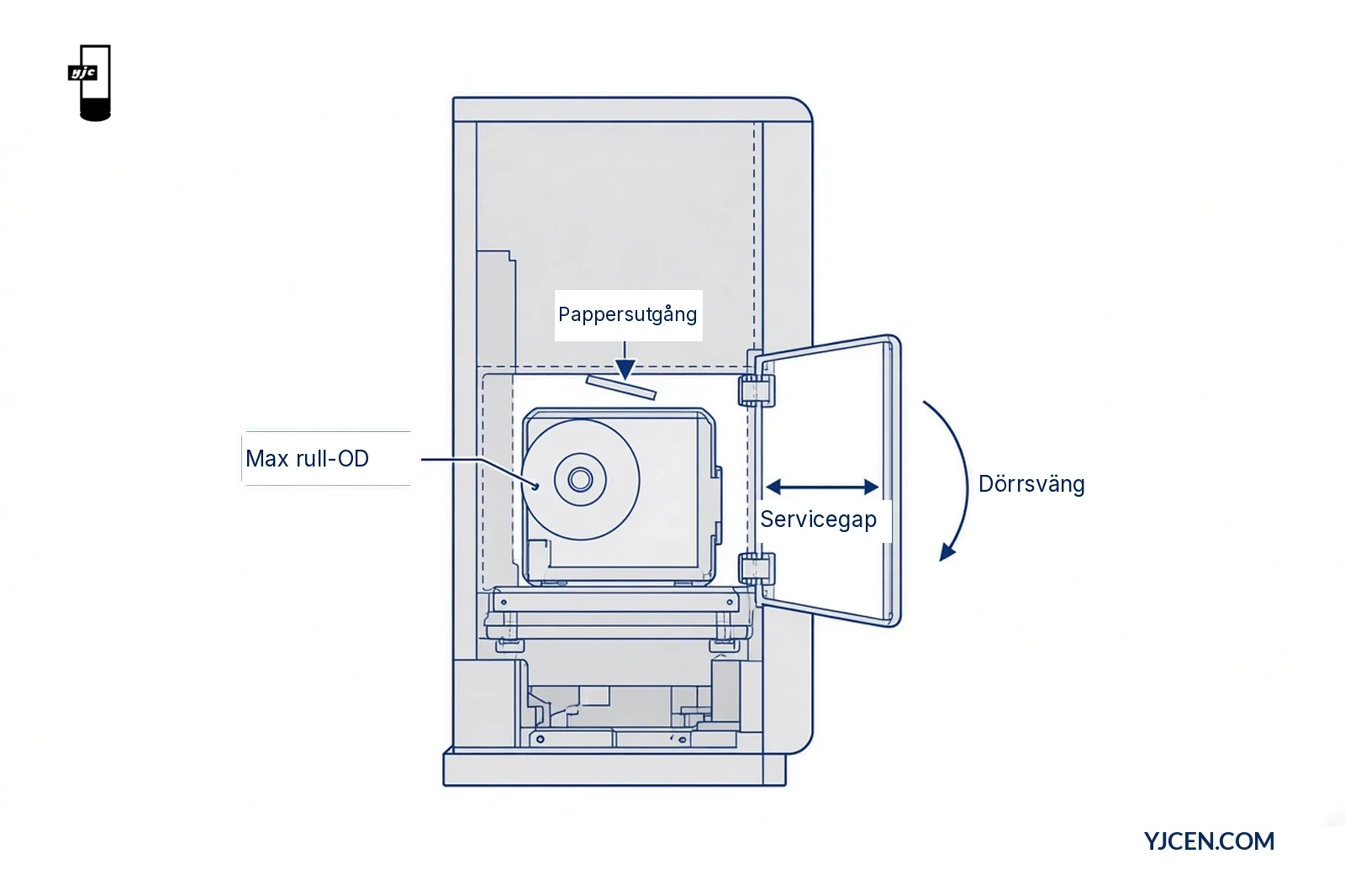

Vilka rull- och dörrfält måste finnas på ritningen?
Lägg dessa fält i kiosk-/skrivarmodulens ritningsset och i RFQ. Saknas ett tal, skriv fältnamnet och be om modulritningen innan du fyller i någon millimetervärde.
| Fält | Vad som ska skrivas | Varför det spelar roll |
|---|---|---|
| Skrivarmodul modell + revision | Exakt kommersiell sträng | Förhindrar ett senare hölje som inte längre friar facket |
| Pappersbreddsklass | t.ex. integrerad 80 mm termisk på självbetjäningsbeställningslinjen | Sätter förbrukningsfamiljen; inte en universell ytterdiameter |
| Max rull-OD | Från skrivarmodulens ritning | Största rulle som måste fria dörr och fack |
| Kärn-ID / kärntyp | Från tillåtna rullspecifikationer | Undviker kärnor som inte sitter på spindeln |
| Dörr- / lucksväng | Båge eller öppningsvinkel från dörr-/frigångsritning | Visar att luckan kan öppnas inne i skåpet |
| Servicegap | Fritt utrymme framför / bredvid åtkomsten | Hand- och rullfrigång under påfyllning |
| Pappersutgångsväg | Utgångsläge vs front och betalningshårdvara | Hindrar att kvitton fastnar efter stängning |
| Avsedd personalåtkomst | Service fram / sida / bak | Matchar vägg-, golv- eller bordsmontering |
För en komplett vägg- eller golvstående beställningsenhet med en integrerad 80 mm termisk kvittoskrivare, jämför självbetjäningsbeställningskiosken. Siffran 80 mm är pappersbreddsklassen på den linjen; max rull-OD kommer fortfarande från modulritningen för den valda kapslingen.

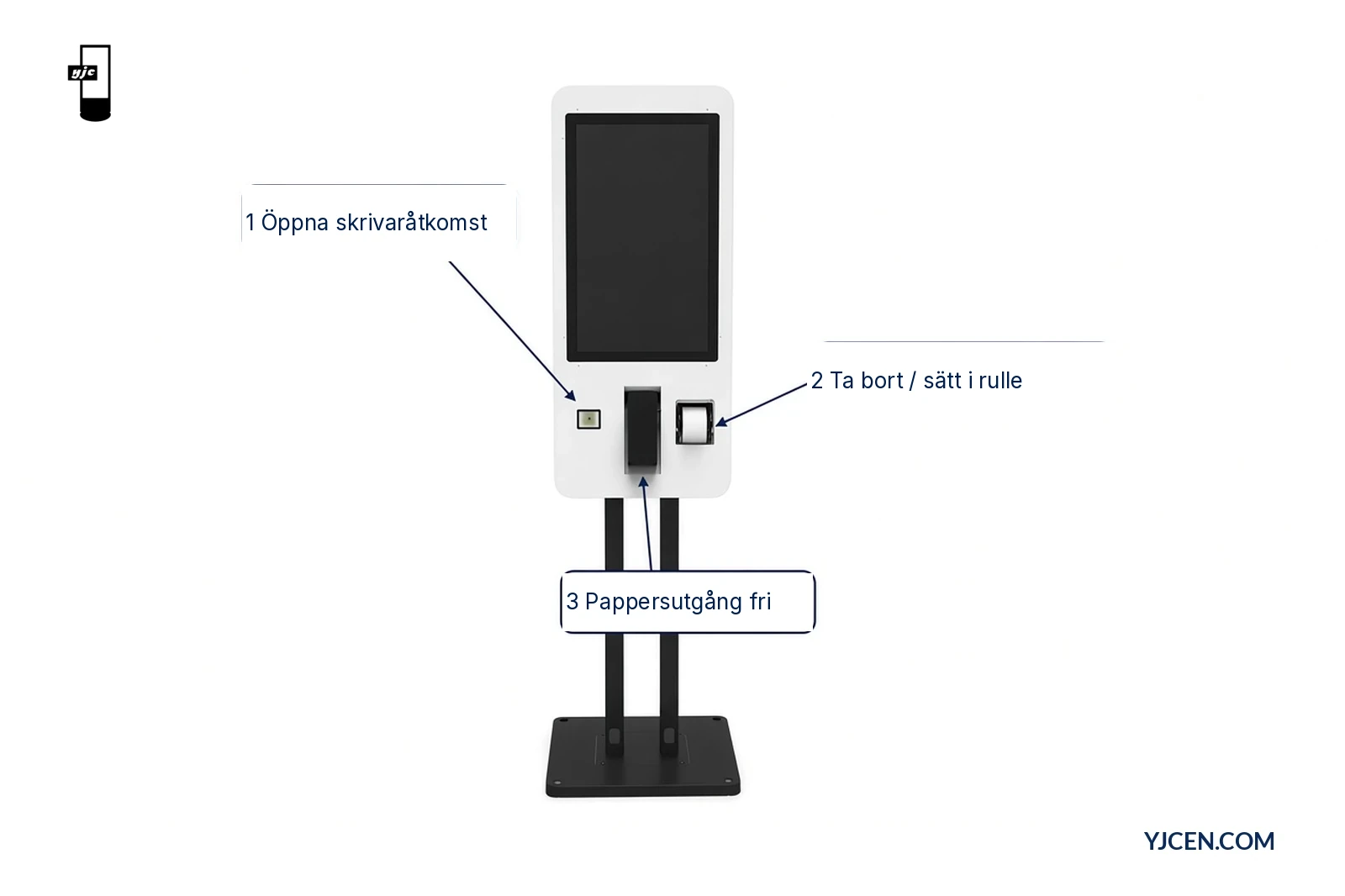

Hur går du igenom en frigångskontroll av påfyllningsvägen?
Gå vägen med den namngivna skrivarmodulen och ett prov av den största tillåtna rullen. Stanna vid första fail.
| Steg | Kontroll | Godkännandevillkor | Åtgärd vid fail |
|---|---|---|---|
| 1 | Modulplacering | Skrivarkropp och fästelement friar facket | Ändra fackdjup/-sida eller modulrevision — förstora inte på känn |
| 2 | Dörr öppen | Lucka/dörr når full öppet läge utan att träffa front eller angränsande moduler | Flytta gångjärn, fördjupa fack eller byt åtkomstsida |
| 3 | Rulle in | Max-OD-rulle sitter på spindeln med dörren öppen | Begränsa tillåten rull-OD i RFQ eller byt modul |
| 4 | Handväg | Personal kan ta bort kärnan och sätta en ny rulle utan verktyg utöver konstruktionsavsikten | Bredda servicegapet eller byt monteringsformat |
| 5 | Dörr stäng + utgång | Dörren stänger; pappersvägen till utgången hålls fri från kablar och betalningshårdvara | Dra om kabelstammen eller justera utgång / front |
| 6 | Servicecykel | Pappersbyte och terminalservice utan att ta bort hela kiosken | Justera åtkomstlucka eller välj vägg-/golvlayout som behåller planerad servicesida |
Planera frigång så att personal kan byta papper och serva terminalen när du väljer vägg- eller golvmontering. En layout som ser snygg ut i en rendering kan ändå falla på steg 4 när en full-OD-rulle ligger i teknikerens händer.
Vad ska ingå i RFQ / checklista för skrivarpassning?
Skicka en brief som en ingenjör kan markera passande / ej passande / omkonstruktion. Använd den här tabellen i RFQ; behåll den som dokumenttabell, inte skärmdump.
| Checklistepunkt | Din post | Passningsresultat |
|---|---|---|
| Skrivarmodul modell + revision | Pass / Fail / TBD | |
| Pappersbreddsklass (t.ex. 80 mm termisk) | Pass / Fail / TBD | |
| Max rull-OD från modulritning | Pass / Fail / TBD | |
| Tillåtna kärn-/rullspecs bilagda | Pass / Fail / TBD | |
| Dörr-/lucksväng från frigångsritning | Pass / Fail / TBD | |
| Servicegap / handväg verifierad med max rulle | Pass / Fail / TBD | |
| Pappersutgång fri från front & betalningshårdvara | Pass / Fail / TBD | |
| Föredragen kioskstorlek & montering (modulär 15,6/21,5/23,8 vägg·golv·bord, eller självbetjäning 21,5/27/32 vägg·golv) | Pass / Fail / TBD | |
| Påfyllningstestprotokoll (prov eller prototyp) | Pass / Fail / TBD | |
| OS-preferens (Android / Windows) & antal / land | Endast info |
För programvarudrivrutiner, betalningsleverantör och resten av peripheral-BOM (utanför den här mekaniska skrivardelen) använd checklista för självbeställningskioskens programvara och tillbehör.
Beslut som den här artikeln avgör: även när skrivarhuset passar, kan den specificerade pappersrullen och påfyllningsvägen fungera i det här skåpet? Ja bara när max rull-OD, dörrsväng och de sex påfyllningsstegen friar kapslingsritningen. Saknas de fälten är nästa steg att begära skrivarmodulens och dörr-/frigångsritningarna — inte att kopiera ett annat projekts rulldiameter.
Vanliga frågor
Räcker passningen av skrivarhuset för att låsa papperslager?
Nej. Bekräfta först max rull-OD och påfyllningsväg.
Använder självbetjäningslinjen en 80 mm termisk skrivare?
Ja. Den linjen tillhandahåller en integrerad 80 mm termisk skrivare.
Kan jag återanvända en modells rull-OD på varje skåp?
Nej. Läs max rull-OD från varje modulritning.
Vad ska personalen kunna göra utan att ta bort kiosken?
Byta papper och serva terminalen från den planerade åtkomsten.
Behövs ett påfyllningstest före produktion?
Ja. Kör den sexstegs vägen med den största tillåtna rullen.
Granskar YJCEN ett skrivarmodularrangemang?
Ja. Dela modulritningar, rullspecs och föredragen kioskstorlek/montering.
Nästa steg: begär en granskning av skrivarpassning
Kontakta YJCEN med skrivarmodulmodell, max-rull- och dörr-/frigångsritningar, föredragen kioskstorlek och montering samt platsanteckningar (antal, land, Android eller Windows). Be oss om storleksmatchande manualer och måttritningar från Produkthämtningar, eller skicka ditt modulpaket för en passningsmarkering före produktion. Provenheter kan starta från en styck på standardkonfigurationer; anpassat fackarbete följer custom-fönstret i offerten.
