Uma impressora que se encaixa no compartimento ainda pode falhar se o rolo de papel, o giro da porta ou o caminho de reposição da equipe não liberarem o gabinete. Em um quiosque POS de autoatendimento, nomeie o módulo da impressora e compare o OD máx. do rolo, o giro da porta/dobradiça e a folga de serviço com o desenho do gabinete antes de travar o estoque de papel ou um recorte do frontal. Enquanto esses campos não coincidirem, mantenha o compartimento provisório. O software de pedidos e a lógica de comando de impressão ficam fora deste escopo mecânico.
Capture o Ø ext. máx. do rolo, o giro da porta/dobradiça e a folga de serviço como campos nomeados nos desenhos do módulo impressora e do gabinete — use a tabela de campos abaixo; não copie o diâmetro de outro projeto.
Por que o encaixe do corpo da impressora não basta?
O totem de pedidos inclui impressora térmica de recibos de 80 mm, e o gabinete de 27 polegadas tem 190 mm de profundidade. Largura do papel e profundidade do gabinete diferem do diâmetro do rolo e do espaço para abrir o acesso de recarga. Especificações dos terminais de autoatendimento para pedidos de 27 e 32 polegadas.

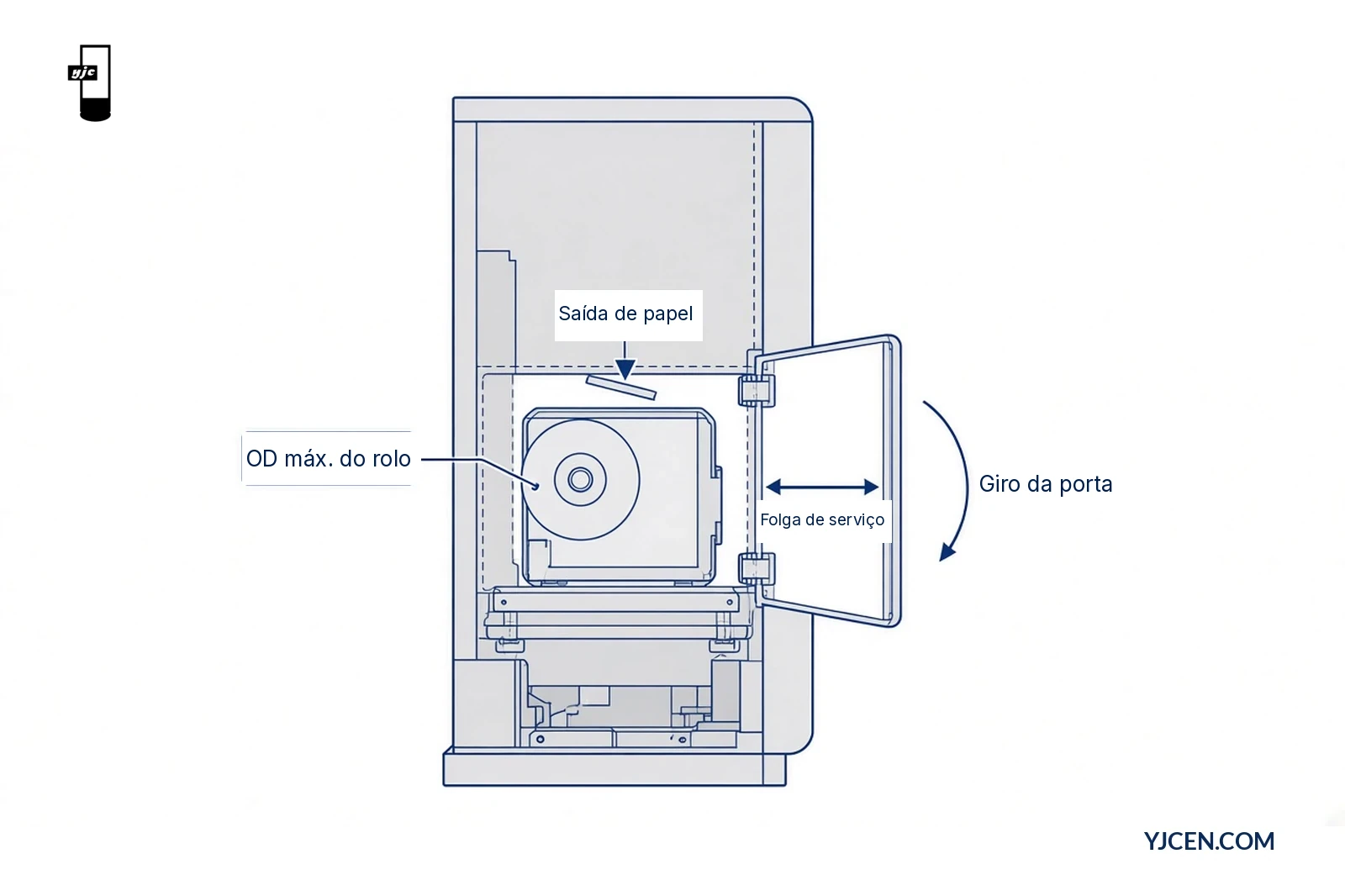

O contorno e a profundidade só provam que o módulo da impressora pode ser fixado. A reposição falha quando qualquer um destes colide:
- OD do rolo — o maior rolo de papel que a impressora aceita sobressai do compartimento ou bate na pele da porta.
- Giro da porta / tampa — a porta de acesso ou a tampa da impressora não abre totalmente dentro do gabinete.
- Caminho da mão — a equipe não consegue remover o núcleo gasto e assentar um rolo novo sem puxar o chassi inteiro.
- Saída de papel — o caminho do recibo fica bloqueado pelo frontal, pelo hardware de pagamento ou por um chicote de cabos após o fechamento da porta.
Locais de restaurante e QSR sentem isso como tickets de «impressora emperrada» que na verdade são falhas de folga. Trate rolo e reposição como uma passagem separada depois que o corpo assenta.
Nesta linha modular fornecemos configurações de impressão de recibos com tela, pedestal e câmera destacáveis para que o projeto possa organizar o compartimento da impressora em nível de componente. O desenho do próprio módulo da impressora ainda governa o OD do rolo e o giro da porta.
Quais campos de rolo e porta devem estar no desenho?
Coloque esses campos no conjunto de desenhos do quiosque / módulo da impressora e na RFQ. Se faltar um número, escreva o nome do campo e peça o desenho do módulo antes de preencher qualquer valor em milímetros.
| Campo | O que escrever | Por que importa |
|---|---|---|
| Modelo + revisão do módulo da impressora | String comercial exata | Evita um gabinete posterior que não libera mais o compartimento |
| Classe de largura do papel | p.ex. integrada 80 mm térmica na linha de pedido de autoatendimento | Define a família de consumíveis; não é um diâmetro externo universal |
| OD máx. do rolo | Do desenho do módulo da impressora | Maior rolo que deve liberar porta e compartimento |
| ID / tipo de núcleo | Das especificações de rolo permitidas | Evita núcleos que não assentam no fuso |
| Giro da porta / tampa | Arco ou ângulo de abertura do desenho de porta/folga | Prova que a tampa pode abrir dentro do gabinete |
| Folga de serviço | Espaço livre à frente / ao lado do acesso | Folga de mão e rolo durante a reposição |
| Caminho de saída do papel | Local da saída vs frontal e hardware de pagamento | Evita que recibos enrosquem após o fechamento |
| Intenção de acesso da equipe | Serviço frontal / lateral / traseiro | Combina com montagem de parede, piso ou mesa |
Para uma unidade de pedido completa de parede ou de piso com uma impressora térmica de recibos integrada de 80 mm, compare o Terminal de autoatendimento para pedidos em restaurantes. A cifra 80 mm é a classe de largura do papel dessa linha; o OD máx. do rolo ainda vem do desenho do módulo para o gabinete escolhido.

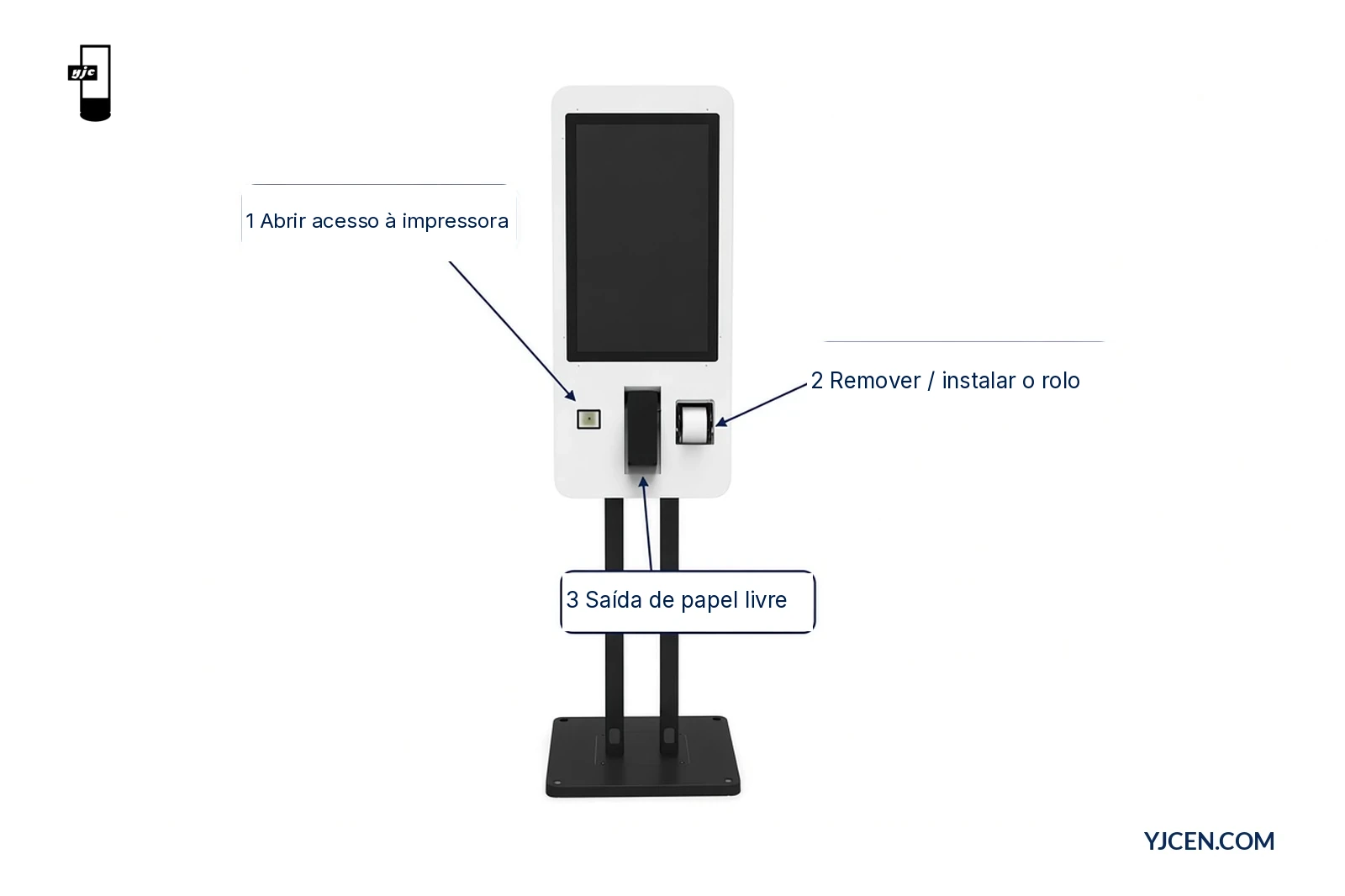

Como percorrer a verificação de folga do caminho de reposição?
Percorra o caminho com o módulo da impressora nomeado e uma amostra do rolo maior permitido. Pare no primeiro fail.
| Etapa | Verificação | Condição de aprovação | Ação em caso de falha |
|---|---|---|---|
| 1 | Assento do módulo | Corpo e fixadores da impressora liberam o compartimento | Altere profundidade/lado do compartimento ou revisão do módulo — não aumente no chute |
| 2 | Porta aberta | A tampa/porta atinge a posição de abertura total sem bater no frontal ou em módulos adjacentes | Reposicione a dobradiça, aprofunde o compartimento ou mude o lado de acesso |
| 3 | Rolo inserido | O rolo de OD máx. assenta no fuso com a porta aberta | Limite o OD de rolo permitido na RFQ ou troque o módulo |
| 4 | Caminho da mão | A equipe consegue remover o núcleo e inserir um rolo novo sem ferramentas além da intenção de projeto | Alargue a folga de serviço ou mude o formato de montagem |
| 5 | Fechamento da porta + saída | A porta fecha; o caminho do papel até a saída permanece livre de cabos e hardware de pagamento | Redirecione o chicote ou ajuste saída / frontal |
| 6 | Ciclo de serviço | Troca de papel e serviço do terminal sem remover o quiosque inteiro | Ajuste o painel de acesso ou escolha layout de parede / piso que mantenha o lado de serviço planejado |
Planeje folga para a equipe trocar papel e dar serviço ao terminal ao escolher montagem de parede ou piso. Um layout limpo em um render ainda pode falhar na etapa 4 quando um rolo de OD cheio está nas mãos do técnico.
O que entra na RFQ / checklist de encaixe da impressora?
| Item da checklist | O que o engenheiro escreve | Regra de aptidão |
|---|---|---|
| Modelo + revisão do módulo da impressora | String comercial exata do desenho do módulo / BOM | Apto somente quando a string corresponde à revisão BOM do compartimento |
| Classe de largura do papel | p.ex. térmica integrada de 80 mm na linha de pedido de autoatendimento | Apto quando a família de consumíveis corresponde ao módulo nomeado |
| OD máx. do rolo | Valor copiado do desenho do módulo impressora (não de outro projeto) | Apto quando esse Ø ext. libera o giro da porta e o compartimento com a porta aberta |
| Especificações de núcleo / rolo permitidas | Anexe a folha de rolo/núcleo permitida ao RFQ | Apto quando o eixo aceita os núcleos listados |
| Giro da porta / tampa | Arco ou ângulo de abertura do desenho de porta/folga | Apto quando a tampa atinge a abertura total sem bater na fascia ou em módulos adjacentes |
| Folga de serviço / caminho da mão | Espaço livre à frente / ao lado do acesso, verificado com o rolo de Ø ext. máx. na mão | Apto quando a equipe pode remover o núcleo e assentar um rolo novo sem puxar o chassi |
| Saída de papel vs fascia e pagamento | Local da saída anotado em relação à fascia e ao hardware de pagamento | Apto quando o caminho permanece livre após fechar a porta |
| Tamanho e montagem de quiosque preferidos | Modular 15.6/21.5/23.8 parede·piso·desktop, ou autoatendimento 21.5/27/32 parede·piso | Info para escolha do gabinete; deve corresponder ao lado de acesso no desenho de folga |
| Registro de teste de reposição | Resultado do percurso de seis passos em amostra ou protótipo com o maior rolo permitido | Apto somente após os passos 1–6 passarem; anexe o registro |
| Preferência de SO e quantidade / país | Android ou Windows; quantidade; país de envio | Somente info — fora do encaixe mecânico |
Para drivers de software, provedor de pagamento e o restante da BOM de periféricos (fora desta peça mecânica da impressora), use a checklist de software e periféricos do quiosque de autopedido.
Próximo passo: solicitar uma revisão de encaixe da impressora
Contactar a YJCEN com o modelo do módulo da impressora, desenhos de rolo máx. e porta/folga, tamanho e montagem de quiosque preferidos e notas do local (quantidade, país, Android ou Windows). Peça-nos os manuais de combinação de tamanhos e os desenhos dimensionais em Downloads de produto, ou envie seu pacote de módulo para uma marcação de encaixe antes da produção. Unidades de amostra podem começar a partir de uma peça em configurações padrão; o trabalho de compartimento sob medida segue a janela custom da cotação.
