Zet reikwijdte-, knie-/teen- en naderingsvelden op de plaatsingstekening voordat u de hoogte of montage van een zelfbedienings-bestelkiosk hoogte of montage. Meet bedienbare bedieningen — touch, betaling en bon — tegen de geciteerde toegankelijkheidsnorm, niet alleen de kastbovenkant. Zolang die velden en een sitecontrole niet op het blad staan, behandel de hoogte als voorlopig.
Welke beslissing zet dit artikel vast?
Eén aankoopvraag: welke reikwijdte- en knievrijheidsvelden moeten op de plaatsingstekening van een kiosk staan voor een toegankelijkheidsbeoordeling? Wij leveren formaatopties en maattekingen uit Productdownloads, en de veldenlijst die uw PM vóór RFQ-freeze op het titelblok zet. De siteconformiteitsvrijgave blijft bij de toegankelijkheidsreviewer van het project.
Welke reikwijdtevelden horen op de plaatsingstekening?
Noem het naderingstype (voorwaarts of zijwaarts) en zet de hoogtes van bedienbare delen op het blad. Openbare Access Board / 2010 ADA Standards hoofdstuk 3-bouwstenen die projecten vaak citeren voor volwassen reikwijdte omvatten:
| Tekeningveld | Wat te schrijven | Openbare referentie (actuele tekst controleren) |
|---|---|---|
| Naderingstype | Voorwaarts en/of zijwaarts | ADA Standards §308; Access Board operable-parts guide |

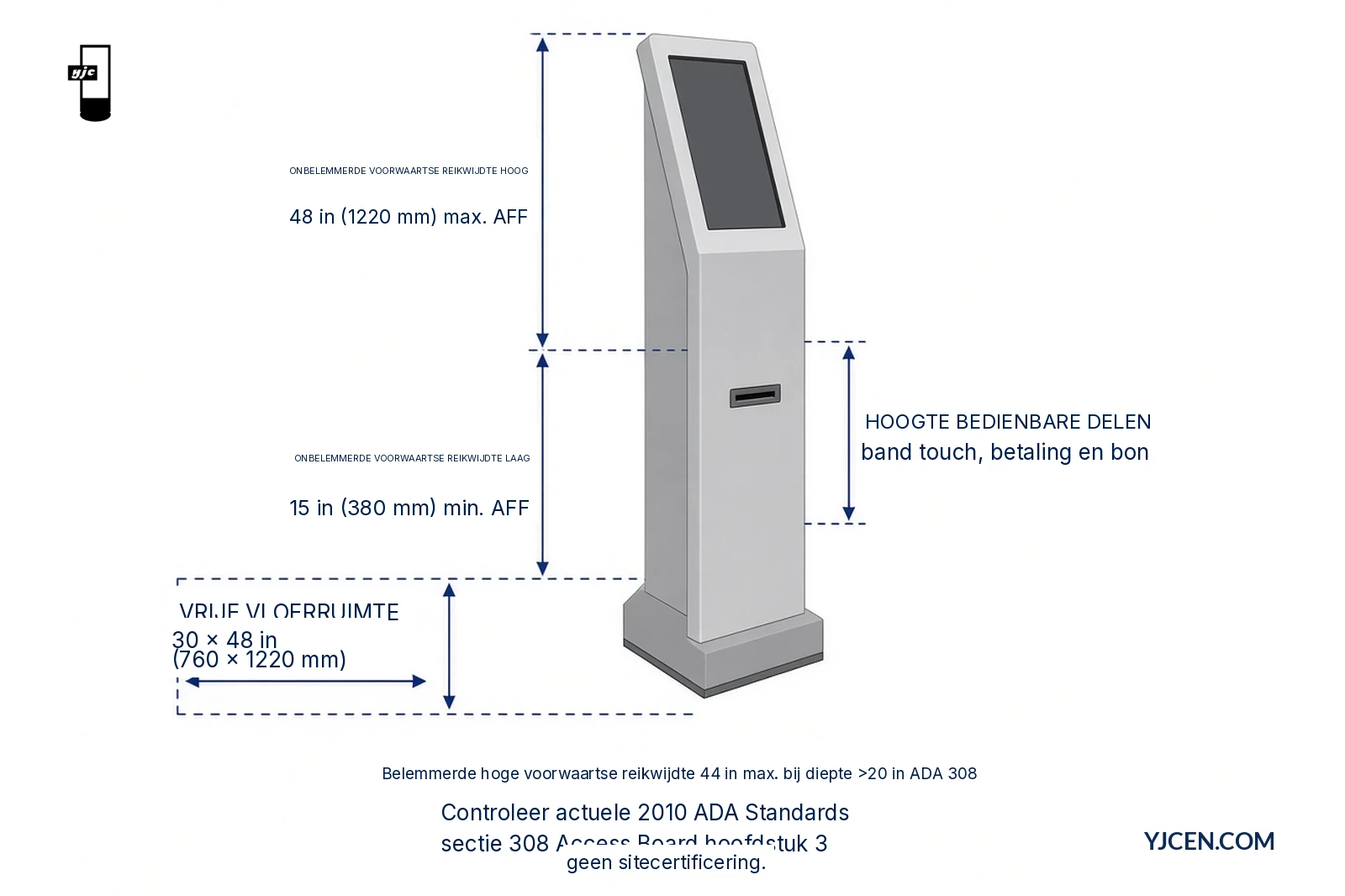

| Onbelemmerde voorwaartse reikwijdte | Hoog 48 in (1220 mm) max. AFF · laag 15 in (380 mm) min. AFF | §308.2.1 |
| Belemmerde hoge voorwaartse reikwijdte | 48 in max. als reikdiepte ≤ 20 in; 44 in max. als diepte >20 in (tot 25 in max.) | §308.2.2 |
| Onbelemmerde zijwaartse reikwijdte | Hoog 48 in max. · laag 15 in min.; reikdiepte 10 in max. | §308.3.1 |
| Belemmerde hoge zijwaartse reikwijdte | Obstakel ≤ 34 in hoog en ≤ 24 in diep; hoge reikwijdte 48 in ≤10 in diepte, 46 in wanneer diepte >10 in | §308.3.2 |
| Bedienbare delen op de unit | Touchdoelen, betaalvlak, bonuitgang — elk als AFF-hoogte | §309.3 (place within a reach range in §308) |
| Bedieningsnoten (indien gevraagd door beoordelaar) | Bediening met één hand; geen stevige greep/knijpen/polsverdraaiing; 5 lbf (22.2 N) max. | §309.4 |
Schrijf AFF (boven afgewerkte vloer) voor elke bedienbare bediening, niet alleen de bovenkant van de schermbehuizing. Op de zelfbedienings-bestellijn zijn de beschikbare maten 21.5 / 27 / 32-inch in wand- of vrijstaande uitvoeringen (modellen YJC-215-K / YJC-270-K / YJC-320-K). Schermgrootte verandert hoeveel verticale band u hebt voor UI en randapparatuur; het bedenkt niet zelf een conforme hoogte.
Als uw project een andere editie, lokale wijziging of adviserende kinderranges citeert, zet die citatie op het titelblok en controleer de getallen aan die bron — kopieer deze tabel niet blind in een verzegelde tekeningenset.
Welke knie-/teenvrijheids- en naderingsvelden horen op de tekening?
Wanneer de voorwaartse reikwijdte over een toonbank of ander obstakel gaat, moet de vrije vloerruimte onder het element doorlopen en gelden knie-/teenvrijheden. Velden die op het plaatsingsblad horen:
| Tekeningveld | Wat te schrijven | Openbare referentie (actuele tekst controleren) |
|---|---|---|
| Vrije vloerruimte | 30 × 48 in (760 × 1220 mm) min. bij de bedienbare nadering | §305.3 |
| Naderingsrichting | Voorwaarts of zijwaarts; nisverbreding bij belemmering aan drie zijden | §305.5 / §305.7 |
| Teenvrijheid | Vloer tot 9 in (230 mm); vereiste diepte 17 in min. waar nodig; 25 in max.; 30 in breedte min. | §306.2 |
| Knievrijheid | 9–27 in AFF-band; 11 in diepte min. bij 9 in; 8 in diepte min. bij 27 in; 30 in breedte min. | §306.3 |
| Reikdiepte vs knie-/teendiepte | Knie-/teenruimte minstens zo diep als de vereiste reikwijdte over het obstakel | Access Board operable-parts guide · §308.2.2 |
| Voorzijde van het obstakel | Toonbankfront, fascia of luifelrand gemeten vanaf vrije vloerruimte | Site-opname + unittekening |
Vrijstaande bestelunits op deze lijn publiceren buitenmaten zoals 1675 × 400 × 190 mm (21,5″), 1800 × 462 × 190 mm (27″) en 1898.6 × 520 × 190 mm (32″). Wandversies publiceren kortere buitenhoogtes (950 / 1075 / 1175 mm -klasse). Die millimeteromhullingen komen van de productpagina; ze zijn geen vervanging voor het meten van de werkelijke bedienbare bedieningen nadat de installatiehoogte is vastgezet.
Voor modulaire toonbank-/wand-/vloeropstellingen met losneembaar scherm, standaard en camera, vergelijk de zelfbedienings-POS-kiosk (15,6 / 21,5 / 23,8 inch). Gebruik de bijpassende maattekening uit downloads voor de gekozen montage — ga er niet van uit dat één sokkelhoogte voor elk formaat geldt.
Toonbank vs vloer: wat verandert op de tekening?
Montageformaat verandert welk referentievlak de reikwijdte-stapel verschuift, niet de openbare reikwijdtegrenzen zelf.

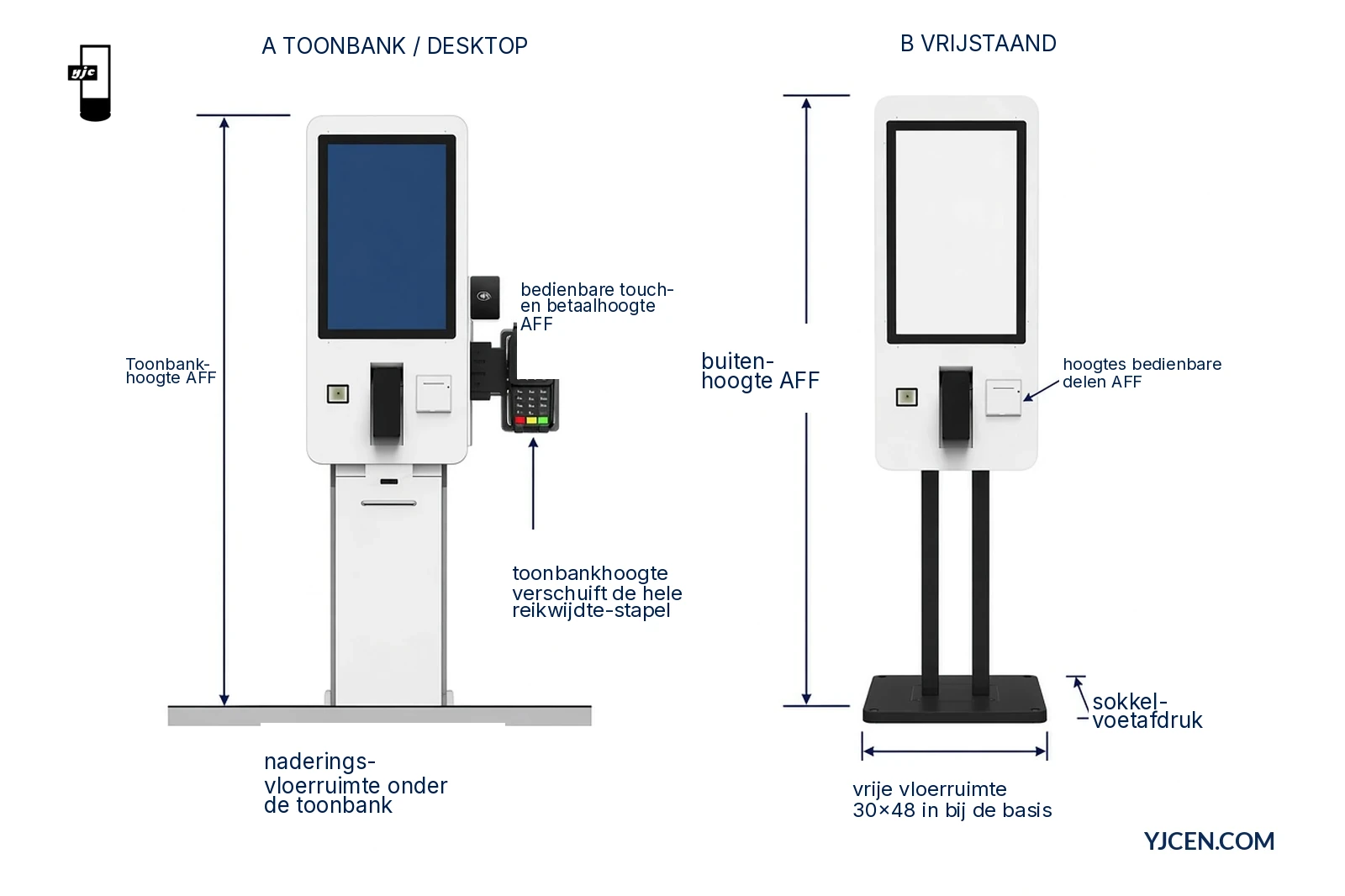

- Toonbank / desktop — toonbankhoogte AFF wordt deel van de geïnstalleerde elevatie. Bedienbare touch-, betaal- en bonhoogtes = toonbankhoogte + offsets uit de desktop-unittekening. Naderings-vloerruimte ligt meestal onder of vóór de toonbank; noteer of een voorwaartse nadering knie-/teenruimte onder de toonbank nodig heeft.
- Vrijstaand — buitenhoogte en hoogtes van bedienbare delen komen van het vloerreferentievlak op de sokkeltekening. Vrije vloerruimte en sokkelvoetafdruk liggen op de afgewerkte vloer.
- Wandmontage — afgewerkte vloer tot onder-/bovenkant behuizing en tot elke bedienbare bediening moet worden bemeten nadat de wandplaathoogte is gekozen.
Voor basisvoetafdrukken, voorbeelden van behuizingbovenkant en service-toegangsregels op de modulaire lijn, gebruik de technische gids toonbank- vs vrijstaande kiosken — dit ADA-veldenartikel herschrijft dat layoutstuk niet. Voor bezoekers- en directorylayouts waar reikwijdte nog telt, zie de gids digitale wayfinding-kioskkaart en uitrol.
Wat hoort op het titelblok / de RFQ-checklist?
Houd dit als documenttabel op het titelblok of RFQ — niet als screenshotafbeelding. Elke rij vermeldt wat te schrijven en hoe te beoordelen; laat geen lege «uw invoer»-cellen.
| Checklistpunt | Wat de engineer schrijft | Fit-/beoordelingsregel |
|---|---|---|
| Geciteerde toegankelijkheidsnorm / editie | bijv. 2010 ADA Standards + lokale wijziging op het titelblok | Verplichte citatie vóór cijfers worden verzegeld |
| Naderingstype (voorwaarts / zijwaarts) | Voorwaarts en/of zijwaarts zoals de site-opname vereist | Moet overeenkomen met de oriëntatie van de vrije vloerruimte op het blad |
| Vrije vloerruimte B × D | bijv. 30 × 48 in (760 × 1220 mm) min bij de bedienbare nadering | Fit wanneer het gestippelde vrije-vloervlak op de tekening is bemaat |
| Geval onbelemmerde of belemmerde reikwijdte | Noem het geval (§308.2.1 / §308.2.2 / zijwaartse-reikwijdte-equivalenten) | Fit wanneer het geval overeenkomt met de toonbank-/obstakeldiepte op site |
| Hoge reikwijdte AFF (touch / betaling / bon) | Elke bedienbare bediening als AFF vanaf de afgewerkte vloer | Fit wanneer elke bedienbare bediening binnen de geciteerde hoge-reikwijdtelimiet valt |
| Lage reikwijdte AFF (laagste bedienbare bediening) | Laagste bedienbare bediening AFF | Fit wanneer ≥ het geciteerde lage-reikwijdteminimum |
| Knie-/teenvelden (bij voorwaarts over obstakel) | §306 knie-/teenruimte diepte en hoogteband wanneer de reikwijdte over een toonbank gaat | Alleen vereist bij belemmerde voorwaartse reikwijdte; anders N/A met reden |
| Toonbankhoogte AFF of wandplaathoogte | Desktop: toonbank AFF; wand: plaat AFF vanaf vloer | Vereist referentiepunt dat de bedienbare stapel verschuift |
| Kioskmodel + montage | Selfservice 21.5/27/32 wand·vloer, of modulair 15.6/21.5/23.8 wand·vloer·desktop | Info — moet overeenkomen met de bijgevoegde maattekening |
| Maattekening P/N uit downloads | Voeg de bijpassende P/N uit Product Downloads bij | Fit wanneer de P/N overeenkomt met model + montage |
| Siteverificatiemethode | Rolmaat / mock-up / sample (MOQ 1) en wie tekent | Vereist vóór productiefreeze |
| Eigenaar van toegankelijkheidsvrijgave | Site / AHJ / naam consultant | Info — YJCEN levert tekeningen, geen sitecertificering |
Beslissing die dit artikel klaarzet: welke reikwijdte- en knieruimtevelden op de plaatsingstekening moeten staan voor een toegankelijkheidsreview? De AFF-hoogten van de bedienbare bedieningen, het naderingstype, de vrije vloerruimte en — wanneer de reikwijdte over een obstakel gaat — de knie-/teendieptevelden, plus de geciteerde standaard. Een tekening die alleen de totale kasthoogte toont is onvolledig. Vraag ons om formaatopties en maattekingen voor de gekozen montage.
FAQ
Is dit een ADA-sitecertificering?
Nee — het is een checklist voor tekeningvelden. De sitevrijgave blijft bij de projectreviewer.
Welke reikwijdtegetallen moet ik op het blad zetten?
Citeer uw norm en controleer daarna de actuele §308-cijfers.
Meet ik de kastbovenkant of bedienbare bedieningen?
Meet touch-, betaal- en bonhoogtes AFF.
Verandert toonbank vs vloer de ADA-reikwijdtegrenzen?
Nee. Het verandert welk referentievlak de geïnstalleerde stapel verschuift.
Wat moet ik YJCEN sturen voor een hoogtebeoordeling?
Model, montage, toonbank-/wandhoogte en geciteerde norm.
Stuur één brief die een engineer kan afvinken op de checklist: voorkeursmaat en montage, site-toonbank- of wandplaathoogte, naderingstype, geciteerde toegankelijkheidsnorm en of een monster (MOQ 1) nodig is. Vraag ons om maatpassende handleidingen en maattekingen, of gebruik Productdownloads. Voor bredere hardwareselectie buiten reikwijdtevelden, gebruik hoe u een zelfbedieningskiosk kiest. Neem contact op met het team via Contact.
