LVDS en eDP zijn interne paneelverbindingen in een commercieel display, open-frame-module of kioskchassis. Voor een afgewerkt toestel vergrendelt u de combinatie paneel + kabel + controller die de fabrikant ondersteunt en vastlegt in het productierecord. De HDMI- of DisplayPort-aansluiting op de kast bewijst niet welke interne interface het paneel gebruikt. Een passende connectervorm of alleen de letters LVDS / eDP stellen geen compatibiliteit vast.
Vier bevestigingen vóór tooling of een reservedelenwissel
- Noteer de volledige panneeldeelnummer en de revisie (plus de interfacefamilie zoals in dat document vermeld — LVDS, eDP of anders).
- Registreer de bijbehorende kabel-ID en controllerboard-revisie / paneelconfiguratie (inclusief firmware-ID wanneer de leverancier die gebruikt om assemblages te onderscheiden).
- Monster met productienabije onderdelen: bedoeld content bij paneeluitvoer, oriëntatie, fijne tekst / kleurcontroles, herstart / power-cycle en sleep / standby zoals het project vereist.
- Vóór een paneel- of boardwissel quoteert u tegen het goedgekeurde assemblagerecord. Dezelfde maat, dezelfde resolutie of een bekend connectoromtrek is niet genoeg.
Industriestandaarden en namen van interfacefamilies (historische TI-bridge-literatuur, DisplayPort.org-materiaal of VESA eDP) beschrijven de technische context. Selecteer hardware uit een verifieerbare productlijn of OEM-pad en vergrendel acceptatie op de documentatie van die configuratie plus een productienabij monster. Vul RFQ-cellen met gedocumenteerde cijfers voor de genoemde assemblage alleen.
Touchcoördinaten en staand-mapping zijn een aparte controlelijst — zie PCAP-kioskintegratie. OEM-/custom-chassiswerk loopt via Maatwerk displayoplossingen. Externe invoer en softwarecompatibiliteit worden niet alleen door de interne interfaceletters beslist. Subpixel-indeling en leesbaarheid zijn aparte onderwerpen — RGB vs RGBW LCD Displays, Pixeldichtheid voor digitale-bewegwijzeringsleesbaarheid.

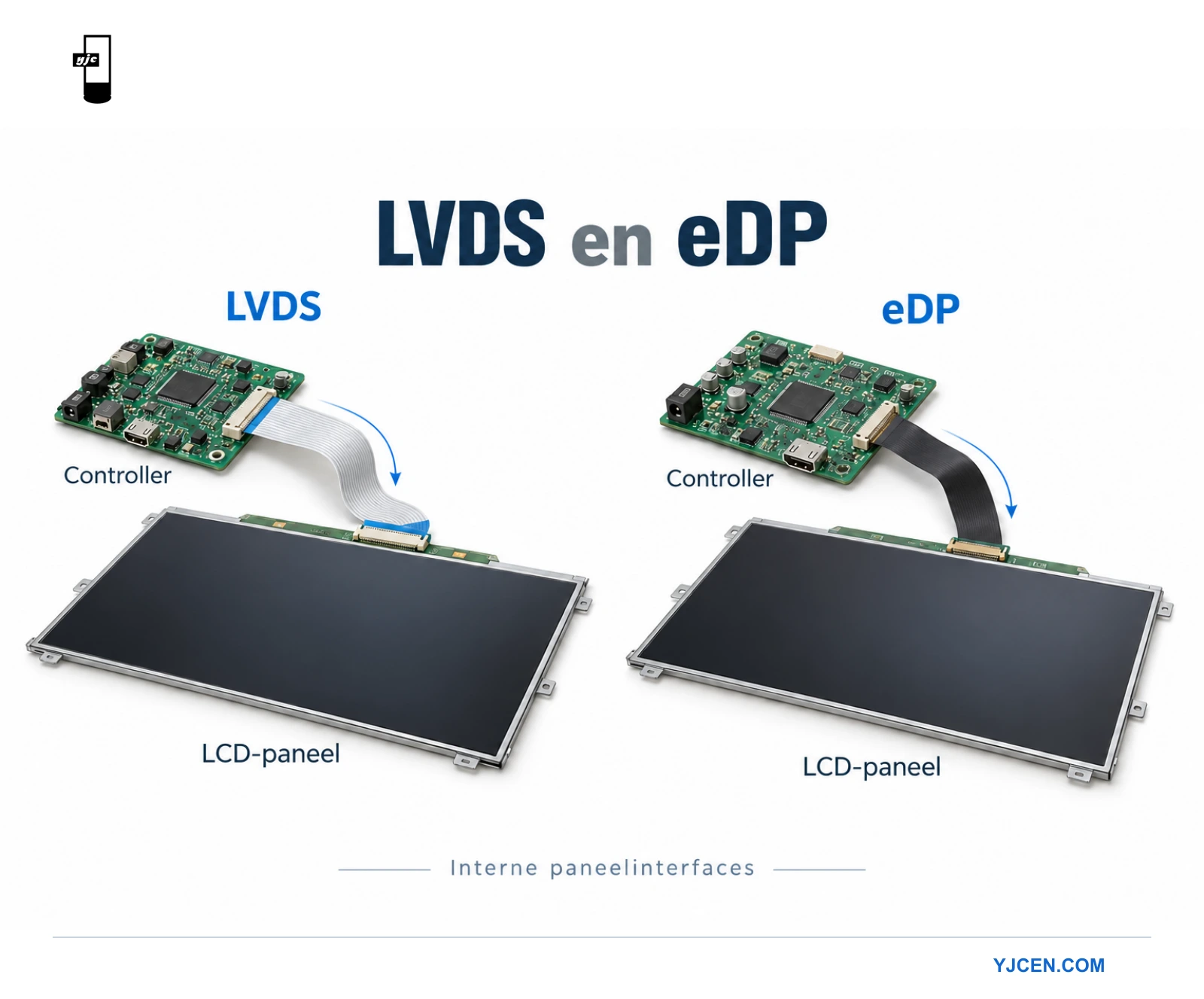

Wat LVDS en eDP betekenen (en wat niet)
| Term | Wat het beantwoordt in een commercieel display | Wat het niet beantwoordt |
|---|---|---|
| LVDS | Laagspannings-differentiële signalering die vaak als intern paneeldatapad van controller naar LCD wordt gebruikt | Automatische beeldkwaliteit, directe reservedelenpassing of bewijs van externe HDMI / DisplayPort |
| eDP | Embedded DisplayPort — een op DisplayPort gebaseerde interne paneelinterface | Automatisch beter beeld dan LVDS; bewijs dat de DisplayPort-aansluiting op de kast gelijk is aan de paneellink |
| HDMI / DisplayPort op de kast | Externe speler-/broningangen naar het afgewerkte toestel | Welke interne paneelinterface de LCD gebruikt |
| Interfaceletters op een offerte | Een familielabel dat nog steeds paneel-P/N+rev, kabel en controllerconfig vraagt | Een volledige specificatie of een kwaliteitsgraad |
Noch LVDS noch eDP is een volledige specificatie. Een regel die alleen “LVDS-paneel” of “eDP-paneel” zegt, volstaat niet om een vervanging goed te keuren. Vraag het volledige paneelonderdeelnummer en de revisie, daarna de ondersteunde controller- en kabeldetails. Conversie tussen processoruitgangen en paneelinterfaces hoort in een ontworpen ontwerp (bridges verschijnen in leveranciersliteratuur als context). Een kabel die fysiek past is geen vervanging voor een ondersteund conversiecircuit en configuratie.
Interne paneellink ≠ externe ingang
Een externe mediaspeler kan het commercieel display via HDMI of DisplayPort voeden. Binnenin verwerken elektronica die ingang en sturen de LCD aan. De interne paneelverbinding is een ander deel van dat pad. Een HDMI-aansluiting op de kast identificeert de paneelinterface niet. Een externe DisplayPort-kabel is geen bewijs dat het interne paneel dezelfde connector of bedrading gebruikt.

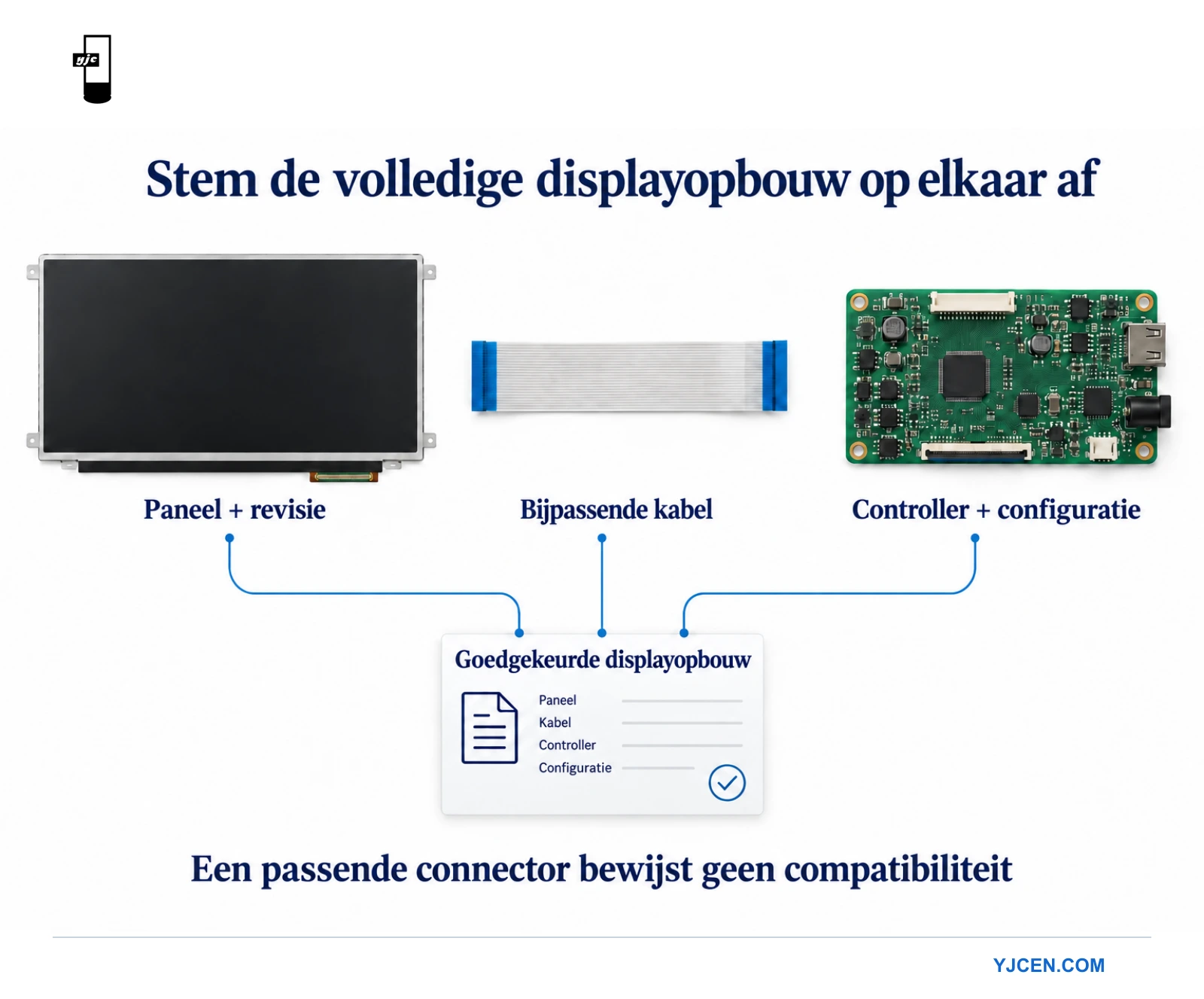

Bevestig paneel, kabel en controller samen
Houd paneelrevisie, bijpassende kabel en controllerconfiguratie in één assemblagerecord. Als de leverancier een paneelrevisie wijzigt, beoordeel het record vóór verzendgoedkeuring. Een bekende commercial-modelnaam op de kast bewijst niet dat interne onderdelen ongewijzigd zijn.
Paneelidentificatie
Vraag het volledige onderdeelnummer en de revisie van de paneelfabrikant. Registreer de paneelresolutie, ondersteunde timingreferenties uit de documentatie en de vermelde interfacefamilie. Bewaar het brondocument bij het project — vertrouw niet op een verkort spreadsheetlabel.
Kabel en connectoren
Techniek moet stekkeroriëntatie, pinmap en routing tegen de documentatie bevestigen. Pinaantal alleen is geen compatibiliteitscontrole. Wissel geen interne kabels tussen units omdat stekkers op elkaar lijken, en zet geen bekabeling onder spanning opnieuw om te “testen”. Laat pin-aantal- en kabellengtecellen leeg tenzij gedocumenteerd voor de genoemde assemblage.
Controllerconfiguratie
Registreer boardrevisie, paneelconfiguratie-ID en firmware-ID wanneer de leverancier die gebruikt om assemblages te onderscheiden. Een controller die één paneel aanstuurt, ondersteunt niet automatisch een ander paneel met dezelfde diagonaal of resolutie.
Beslistabel A: toepassingsgeval × wat te verifiëren × RFQ-formulering
Vul elke cel met het werkelijke model van het project, de vaste zijde en de documenten. Gebruik een document-gematchte assemblage + monster — niet alleen het LVDS-/eDP-letterlabel.
| Toepassingsgeval | Wat de LVDS-vs-eDP-beslissing moet beantwoorden | Moet verifiëren / vastleggen | Hoe het in de RFQ te schrijven | YJCEN-pad |
|---|---|---|---|---|
| Nieuwe afgewerkte commercial unit | paneel+kabel+controller-assemblage de fabrikant voor productie vastzet — niet welke interfaceletters de koper prefereert | Maat / paneelresolutie / installatie / externe ingangen / bedrijfssequentie; vraag de fabrikant de ondersteunde interne assemblage te noemen en vast te leggen in het productierecord | «Offerteer afgewerkt toestel model X. Vermeld ondersteund intern paneel P/N+rev, kabel-ID, controllerbord+config. Alleen de interfacenaam is informatief. Steekproefacceptatie gebruikt productie-intentie-onderdelen.» | Routeren op toepassing: Digitale bewegwijzering binnen, Digital signage voor etalages met hoge helderheid, Vrijstaand display. Config bevestigen via Contact / Downloads. |
| OEM / open-frame / maatwerkchassis | of controller) vóór enclosure-tooling een gedocumenteerde match aan de andere zijde heeft | Welke zijde bevroren is; volledig paneel-P/N+rev of boardrevisie+paneelconfig; mechanische envelop; externe I/O; touchpad indien aanwezig | «OEM-RFQ: vaste zijde = … (datasheet bijvoegen). Stel bijpassende paneel/controller/kabelset voor. Geen toolingvrijgave tot schriftelijke compatibiliteit + steekproef-akkoord. Vul geen niet-geverifieerde pin- of kabellengtecellen in.» | OEM-pad: Maatwerk displayoplossingen. Kioskomhulsels: Selfservicekiosk, Interactieve kiosk, Selfservicekiosk (modulair). |
| Bestaand paneel → nieuwe controller | Of het voorgestelde board + firmware/config de gedocumenteerde interface, timing- en power-/sequentie-eisen van dat paneel ondersteunt | Paneel-P/N+rev + interfacespecificatiepagina’s; voorgestelde bordrevisie; config/firmware-ID; kabelonderdeel; steekproefsequentie | «Controller moet vermeld/support-gecontroleerd zijn voor paneel P/N … rev …. Lever bijpassende kabel. Steekproef: paneelmodus, oriëntatie, herstart, standby zoals gespecificeerd. Wijs “zelfde maat LVDS/eDP” zonder documentmatch af.» | Integratievraag: Contact. OEM-context: Maatwerk displayoplossingen. |
| Bestaande controller → nieuw paneel | Of het kandidaatpaneel een ondersteunde keuze is voor dat werkelijke board en die configuratie — niet enkel dezelfde diagonaal/resolutie | Bordrevisie + huidige goedgekeurde paneellijst/config; kandidaatpaneel P/N+rev; kabelwijziging ja/nee; mechanische passing | «Paneelkandidaten alleen uit combinaties ondersteund op bord B rev …. Als kabel of mechanica wijzigt, lever als bijpassende set. Bemonster vóór meerunits-wissel.» | Dezelfde OEM-/contactankers. Hardwarelijn nog steeds gekozen op installatietype (binnen-/kiosk-/vensterlinks hierboven). |
| Reservedelen / veldvervanging | apparatuur-ID + goedgekeurd assemblagerecord — geen gok uit connectervorm na openen | Commercial model, batch/assemblagerev, paneel-P/N, kabel-ID, controllerconfig; schriftelijke substituutbeschrijving als origineel N/A | «Reservedelenorder: voeg apparatuurlabel + goedgekeurd assemblagerecord bij. Leverancier bevestigt vervangingsset. Bij LVDS↔eDP of kabel-/controllerwijziging: behandelen als technische wijziging + steekproef — geen directe vervanging.» | Contact met servicerecord. Docs: Downloads beschikbaar voor de genoemde config. |
| Touchkiosk / interactief | Videoassemblagecompatibiliteit en aparte touchcontroller-/mappingcontroles — beeld OK ≠ touch OK | touchcontroller-ID, verbinding, oriëntatiemapping, app-build | «Keur beeld en touch af op aparte controlelijsten; koppel beide ID’s in het projectpakket. Portretmapping en app-coördinaten vereist.» | PCAP-kioskintegratie; Interactieve kiosk / Selfservicekiosk. |
Beslisregel: vervang interfaceletters door documentmatch + productienabij monster. Categoriepagina’s bewijzen niet dat een lijn standaard LVDS of eDP gebruikt. Rangschik offertes niet op “eDP is altijd scherper” of “LVDS is altijd verouderd.”
Beslistabel B: mythe vs controle
| Bewering / verwarring | Regel op locatie | Wat in plaats daarvan te eisen | YJCEN-pad |
|---|---|---|---|
| «HDMI / DisplayPort op de kast = interne paneelinterface» | Externe speleringangen zijn een ander pad dan de interne paneellink (LVDS of eDP). | Leg intern paneel-P/N+interface vast uit assemblagedocs; negeer sockelzeefdruk als bewijs van paneelinterface. | Houd het bereik op interne assemblage; afgewerkte units via productlijnen hierboven; OEM Maatwerk displayoplossingen. |
| «eDP ziet er altijd beter uit dan LVDS» | De interfacenaam garandeert geen afgewerkte beeldkwaliteit. Paneel, optische stack, ondersteunde modus en content domineren. | Vergelijk samengestelde steekproeven met projectbeeld-/ops-eisen; rangschik offertes niet alleen op LVDS/eDP-letters. | Digitale bewegwijzering binnen / Digital signage voor etalages met hoge helderheid op toepassingsgeval. |
| «Zelfde maat + dezelfde resolutie = reservedelen OK» | en resolutie helpen de behoefte te beschrijven; ze bewijzen geen kabel-, controllerconfig- of mechanische passing. | Stuur apparatuur-ID + goedgekeurd assemblagerecord; verkrijg schriftelijke vervangingscombinatie vóór aankoop/montage. | Contact. |
| «Zelfde connectervorm / dezelfde interfacenaam = compatibel» | Pinmap, timing, power/sequentie en bordconfig kunnen toch verschillen. | Technische bevestiging tegen componentdocs; steekproef met productie-intentie-onderdelen; geen bekabeling onder spanning opnieuw plaatsen als diagnose. | Inkoop- / integratiecontroles — geen herbedradingsprocedure. |
| «LVDS↔eDP is een directe vervanging» | De wijziging kan paneel, controller, kabel en mechanica betreffen. | Schriftelijke technische review van het volledige voorstel + steekproef vóór fleet-rollout. | OEM-wijzigingscontrole via Maatwerk displayoplossingen / Contact. |
| «Interne interfacenaam beslist over playersoftware / OS» | Apps draaien op de speler of computermodule; controleer OS/app/remote-functies daar. | Scheid softwarecompatibiliteit van paneelinterface-RFQ-regels. | Product-/computevragen via Contact; kiosk-UX via interactieve/zelfbedieningslijnen. |
| «Universele pinout / forumdraadkaart kan veldherbedrading sturen» | Stop. Bedraad niet opnieuw vanaf een forum-pinmap — alleen de procedure van de fabrikant en een schriftelijke compatibiliteitsverklaring. | Alleen gekwalificeerde service; diagnoseprocedure van de fabrikant; schriftelijke compatibiliteitsverklaring. | Servicepad via Contact. |
| «Productlijnpagina bewijst LVDS of eDP» | Categoriepagina’s bewijzen geen interface. | Bevestig per documentatie van de geselecteerde configuratie; voeg geen niet-geverifieerde catalogusinterfacekolom toe. | Anker alleen als selectie-ingang; specs via Downloads wanneer aanwezig voor die config. |
Wat een steekproefcontrole moet omvatten
Gebruik een volledig monster met de voorgestelde productieonderdelen. Spreek vóór acceptatie een testsequentie af zodat leverancier en koper hetzelfde gedrag beoordelen.
- Bevestig dat gedocumenteerd paneel, controller en kabel overeenkomen met de steekproef.
- Toon de bedoelde bewegwijzeringscontent in de afgesproken paneeluitvoermodus.
- Controleer beeldoriëntatie, randen zichtbaarheid, fijne tekst en kleurpatronen.
- Herstart de unit en bevestig dat deze terugkeert naar de bedoelde ingang en het beeld.
- Test ondersteund sleep- of standbygedrag waar het project dit vereist.
- Leg de configuratie en eventuele beperkingen vast naast het steekproefresultaat.
Een foto van een werkend scherm legt slechts één moment vast. Vraag welke ingang, beeldmodus en softwareconfiguratie dat resultaat opleverden. Die details maken latere troubleshooting nuttiger dan foto’s onder verschillende omstandigheden.
apart. Een correct beeld toont niet dat touchcoördinaten, portretmapping of de applicatie correct werken. PCAP-kioskintegratie.
Behandel vervangingen als gecontroleerde componentwijzigingen
Vóór u een reservedelenpaneel bestelt, stuur de leverancier de apparatuuridentificatie en het goedgekeurde assemblagerecord. Vraag een bevestigde vervangingscombinatie. Vermijd een geïnstalleerde unit alleen te openen om de interface te raden wanneer servicerecords het antwoord kunnen geven.
Als een component niet beschikbaar is, vraag een schriftelijke beschrijving van het voorgestelde substituut. Stel vast of kabel, controllerinstellingen of de mechanische opstelling moeten wijzigen. Spreek daarna een steekproefcontrole af vóór u de wijziging op meerdere units toepast.
Intern werk blijft bij gekwalificeerde service- of integratiemedewerkers. Laat pinouts, spanningen en power-up-sequenties aan gekwalificeerde service met de diagnoseprocedure van de fabrikant. Deze pagina stopt bij het assemblagerecord en de monstercontrolelijst.
Neem niet aan dat een andere interface een directe vervanging is. Een overstap van LVDS naar eDP, of omgekeerd, kan controller, kabel en mechanica evenzeer betreffen als het paneel. Goedkeuring moet volgen op een technische review van het volledige voorstel.
Bij het melden van een displayprobleem — observatiegrens
is een symptoom, geen interfacediagnose. Externe bron, ingangskeuze, controllerconfiguratie, paneelverbinding en backlight kunnen allemaal bij een serviceonderzoek horen. Meld wat u kunt waarnemen vóór u een component als oorzaak noemt.
| Observatie | Nuttige informatie voor de leverancier | Wat het niet vaststelt |
|---|---|---|
| Geen extern beeld | Bron, geselecteerde ingang, uitvoermodus en of het on-screen-menu verschijnt | Welke interne component is uitgevallen |
| Beeld verschijnt na een herstart | Opstartvolgorde en of het gedrag zich herhaalt | Een permanente reparatie of een bevestigde hoofdoorzaak |
| Onverwachte kleuren of beeldpositie | Origineel testbestand, weergavemodus en configuratierecord | Dat een interfacefamilie inherent ongeschikt is |
| Touch en beeld komen niet overeen | Schermoriëntatie, touchmapping en applicatiegedrag | Dat de video-interface ook de touchverbinding draagt |
Deze records helpen het serviceteam het onderzoek te versmallen. Ze vervangen de diagnoseprocedure van de fabrikant niet. Stop met een unit te gebruiken en volg de service-instructies als de toestand voortgezet gebruik ongeschikt maakt; plaats interne bekabeling
Spreek opstart en herstel af vóór een rollout
Een winkelscherm kan elke ochtend worden ingeschakeld. Een andere installatie laat het scherm draaien terwijl alleen de speler herstart. Schrijf de bedoelde sequentie op — beide opstellingen belasten andere delen van het systeem.
Tijdens steekproefacceptatie: vraag de leverancier de ondersteunde bedrijfssequentie met de voorgestelde hardware te demonstreren. Leg vast of personeel een ingang moet selecteren of een melding moet bevestigen. Als een installatie onbeheerd herstel nodig heeft, maak
Test meer dan één handige afbeelding. Neem de echte applicatie of afspeellijst, de beoogde oriëntatie en normale overgangen mee. Houd een issuelijst bij voor het monster: toestand, verwacht gedrag, waargenomen gedrag en afgesproken oplossing. Na een configuratiewijziging vraagt u om een nieuwe demonstratie tegen het herziene configuratierecord.
Plan reservedelen rond de ondersteunde assemblage
Voor een kleine installatie kan een complete vervangingsunit makkelijker te beheren zijn dan meerdere interne reservedelen. Voor een grotere rollout kan een gekwalificeerde servicepartner goedgekeurde subassemblages prefereren. Bespreek die serviceafspraak vóór u beslist wat u op voorraad houdt.
Vraag hoe de leverancier compatibele reservedelen identificeert en componentwijzigingen communiceert. Houd commercieel model, productiebatch en relevante assemblagerevisie bij elkaar. Het onderdeelnummer van een intern paneel is nuttig, maar mag niet het enige record bij een geïnstalleerde unit zijn.
Als een vervanging een herziene controller of kabel vereist, vraag of die als bijpassende set geleverd moet worden. Verduidelijk welk configuratierecord daarna geldt. Zo vermijdt u meerdere gelijkende onderdelen op voorraad zonder betrouwbare manier om de ondersteunde combinatie te identificeren.
RFQ- / acceptatierecord
| Veld | Wat vast te leggen |
|---|---|
| Commercial model / maat / oriëntatie | Exacte afgewerkt-toestel- of OEM-project-ID; diagonaal; liggend / staand |
| Paneelidentificatie | Volledige fabrikant-P/N + revisie; brondocument bewaard bij het project |
| Interne interfacefamilie | LVDS / eDP / overig zoals in het document vermeld; op zich geen kwaliteitsgraad |
| Kabel / connectoren | Kabelonderdeel- of tekening-ID; connectororiëntatienotities van de techniek — pintellingcellen alleen met gedocumenteerde waarden |
| Controller | Bordrevisie; paneelconfiguratie-ID; firmware-ID indien gebruikt om assemblages te onderscheiden |
| Beeldvereisten | Paneelresolutie, refresh-/timingrefs uit docs, kleur-/oriëntatiebehoeften |
| Besturing / operations | Opstart, standby/sleep, ingangsherstel, onbeheerd herstel indien vereist |
| Touch (indien interactief) | Touchcontroller-ID, verbinding, mapping, app-build — gescheiden van videoassemblage |
| Steekproefpakket | Onderdelenlijst volgens productie-intentie; testsequentie; foto’s + instellingen; genoemde goedkeurder |
| Reservedelen / ECO | Goedgekeurde substituutbeschrijving; of kabel/controller/mechanica moeten wijzigen; hertestregel |
| Akkoord | Schriftelijke goedkeuring vóór toolingvrijgave of meerunits-wissel |
Bevestigingen vóór offerte
- Elke offertelijn: afgewerkt model of OEM-project-ID + diagonaal + liggend / staand
- Paneel: volledige P/N + revisie + interfacefamilie volgens document (LVDS / eDP / anders)
- Kabel: deel-/tekening-ID; techniek bevestigt pinmap en routing — koper vult
- Controller: bordrevisie + paneelconfiguratie-ID + firmware-ID indien gebruikt
- Beeldvereisten apart van besturings-/operationsvereisten vermelden
- Touch (indien aanwezig): touchcontroller en mapping op eigen regels
- Rangschik offertes op gedocumenteerde assemblagematch + monsterplan — niet alleen op interfaceletters; laat pin-aantal- / kabellengte- / timingcellen leeg tenzij gedocumenteerd voor de genoemde configuratie
Bevestigingen op locatie / monster
- Steekproefonderdelenlijst komt overeen met productie-intentie
- Afgesproken testsequentie: content, paneeluitvoer, oriëntatie, fijne tekst / kleurblokken, herstart, standby (indien vereist)
- Ingang, beeldmodus en softwareconfiguratie vastgelegd — foto’s alleen zijn niet genoeg
- Touchprojecten: beeld en touch apart aftekenen
- Assemblagerecord, beperkingen en genoemde goedkeurder bewaard; zelfde sjabloon hertest na elke wissel
- Storingsmeldingen blijven binnen de observatiegrens — noem de interne interface niet als hoofdoorzaak zonder diagnoseprocedure
Voor de RFQ: laat installatiearbeidsdagen, serviceprijzen en pin-aantal- / kabellengte- / timing- / lane- / EMI-cellen leeg tenzij gemeten of vermeld voor de genoemde configuratie. Behandel TI-bridge- of VESA-eDP-cijfers als industriecontext, niet als YJCEN-specificatieverplichtingen voor een onbenoemde assemblage.
YJCEN-hardwareankers
Selecteer de productlijn of het OEM-pad dat bij de taak past en bevestig dan de assemblage-documentatie van die geselecteerde configuratie. Categoriepagina’s bewijzen geen standaard LVDS- of eDP-interface.
| Toepassingsgeval | Product / gids | Hoe het hier te gebruiken |
|---|---|---|
| OEM / open-frame / maatwerkchassis | Maatwerk displayoplossingen | Integratie-ingang voor vaste paneel- of controllerzijde; categorienarratief ≠ interfacebewijs voor een genoemde config |
| Pad afgewerkte kiosk | Selfservicekiosk | Afgewerkte kioskselectie; interne interface per docs van de geselecteerde config |
| Interactieve kiosk | Interactieve kiosk | Interactieve afgewerkte unit; beeldassemblage en touch op aparte controlelijsten |
| Pad modulaire kiosk | Selfservicekiosk (modulair) | Modulair kioskpad |
| Netwerkbewegwijzering binnen | Digitale bewegwijzering binnen | Binnen afgewerkt-toestel productlijn-ingang |
| Venster / hoog omgevingslicht | Digital signage voor etalages met hoge helderheid | Afgewerkt pad hoog omgevingslicht |
| Staande lobby / directory | Vrijstaand display | Ingang staand infoscherm |
| Buiten wandgemonteerd (indien relevant) | Wandgemonteerde digital signage voor buiten | Afgewerkt buitenpad — nog geen niet-geverifieerde interfacekolom |
| Touchintegratie (apart) | PCAP-kioskintegratie | Touch ≠ video-interface; coördinaten / mapping apart getest |
| Tekeningen / handleidingen | Downloads | Bevestig docs wanneer aanwezig voor de genoemde config; anders leveranciers schriftelijke assemblagelijst eisen |
| RFQ-pakket | Contact | Vaste-zijde-constraints, apparatuurlabel, assemblagerecord, steekproefproces |
| Productoverzicht (secundair) | Producten | Brede catalogusingang — geen interfacebewijs |
Optionele verwante onderwerpen wanneer het bereik gescheiden moet blijven: LCD-videowall (meerunits-controllerthema’s ≠ intern LVDS/eDP van één unit), RGB vs RGBW LCD Displays (subpixels ≠ paneelinterface), Pixeldichtheid voor digitale-bewegwijzeringsleesbaarheid (leesbaarheid ≠ interfaceletters), IPS vs VA voor commerciële displays (paneeltype ≠ interface).
FAQ
Is HDMI of DisplayPort op de kast hetzelfde als LVDS of eDP binnenin?
Nee. HDMI/DisplayPort op de kast zijn externe ingangen. LVDS/eDP zijn interne paneelverbindingen na de controller. Socketlabels bewijzen de paneelinterface niet. Registreer paneel-P/N+rev, kabel en controllerconfig uit de assemblagedocumenten. Voor OEM-chassiswerk gebruikt u Maatwerk displayoplossingen; afgewerkte units via Contact.
Geeft eDP automatisch een beter beeld dan LVDS?
Nee. De interfacenaam garandeert geen beeldkwaliteit. Paneel, optiek, ondersteunde modus en content tellen meer. Vergelijk samengestelde steekproeven met projecteisen in plaats van offertes te rangschikken op LVDS/eDP-letters. Kies hardware op toepassingsgeval — bijv. Digitale bewegwijzering binnen of Digital signage voor etalages met hoge helderheid — daarna de door de fabrikant ondersteunde interne assemblage vastzetten.
Kan ik een reservedelenpaneel alleen op maat en resolutie bestellen?
Niet veilig. Maat en resolutie helpen de behoefte te beschrijven maar bewijzen geen kabel, controllerconfig of mechanica. Stuur het apparaatlabel en het goedgekeurde assemblagerecord; eis een schriftelijke vervangingscombinatie vóór aankoop of montage. Als LVDS↔eDP of kabel/board wijzigt, behandel het als technische wijziging plus monster — geen directe vervanging. Routeer via Contact.
Betekent een passende connectervorm dat LVDS/eDP-kabels uitwisselbaar zijn?
Nee. Pinmap, timing, power/sequentie en boardconfig kunnen nog steeds verschillen. Eis document-gematchte kabel-ID’s en een productienabij monster. Wissel geen interne kabels omdat stekkers op elkaar lijken, en zet geen bekabeling onder spanning opnieuw om te “testen”. Vraag de kabel-ID en het diagnose pad van de fabrikant in plaats van te gokken op stekkervorm.
Is touch onderdeel van dezelfde LVDS/eDP-compatibiliteitscontrole?
Gerelateerd project, aparte controlelijst. Correcte video bewijst geen touchcoördinaten, staand-mapping of de app. Identificeer de touchcontroller, de verbinding en applicatie-eisen op eigen regels en koppel beide ID’s in het pack. Volg PCAP-kioskintegratie en kiosklijnen zoals Interactieve kiosk.
Welke interface moet een RFQ eisen voor een commercial of OEM-project?
Begin bij de constraints, niet bij letters. Voor afgewerkte units: specificeer maat, resolutie, installatie, externe I/O en sequentie; laat de fabrikant de ondersteunde interne assemblage noemen. Voor OEM: zet vast welke zijde vast is (paneel of controller) vóór tooling met schriftelijke match. Routeer via Contact of Maatwerk displayoplossingen — vul pintelling-, kabellengte- of timingcellen alleen met gedocumenteerde waarden.
Volgende stap
Vergrendel paneel-P/N+rev + kabel-ID + controllerconfig met de tabellen hierboven. Voor OEM / custom chassis begin bij Maatwerk displayoplossingen. Voor afgewerkte units: kies de lijn die bij de installatie past — Digitale bewegwijzering binnen, Digital signage voor etalages met hoge helderheid, Vrijstaand display, Selfservicekiosk, Interactieve kiosk, Selfservicekiosk (modulair), of Wandgemonteerde digital signage voor buiten indien relevant. Haal tekeningen uit Downloads wanneer beschikbaar voor de genoemde config. Stuur apparatuurlabels, vaste-zijde-constraints en het steekproefproces via Neem contact op met YJCEN voor installatieadvies & prijzen. Touchmapping blijft op de PCAP-kioskintegratie controlelijst. We beoordelen de voorgestelde assemblage tegen die brief — en offreren alleen gedocumenteerde / gemeten items voor de genoemde configuratie.
