Stretched LCD-schermen in winkelinrichting integreren

Ontwerp het winkelmeubel rond de volledige schermbehuizing, het zichtbare beeld en de uitneemroute voordat u het frontpaneel uitsnijdt. Bij de stretched LCD-schermen van YJCEN kunnen een smalle rekstrook en een hoger promotiepaneel vrijwel dezelfde actieve beeldbreedte hebben, maar heel verschillende openingen vereisen. Deze gids gebruikt gedocumenteerde YJCEN-modellen om tekeningen, voeding, ventilatie en content vóór het eerste proefmodel op elkaar af te stemmen.

1. Welke maten bepalen of het scherm past?

Begin met de breedte en hoogte van het complete scherm en plaats het actieve beeldvlak binnen die omtrek. De diagonaal helpt bij de modelkeuze, maar vertelt een meubelbouwer niet hoe hoog de frontuitsparing moet zijn.

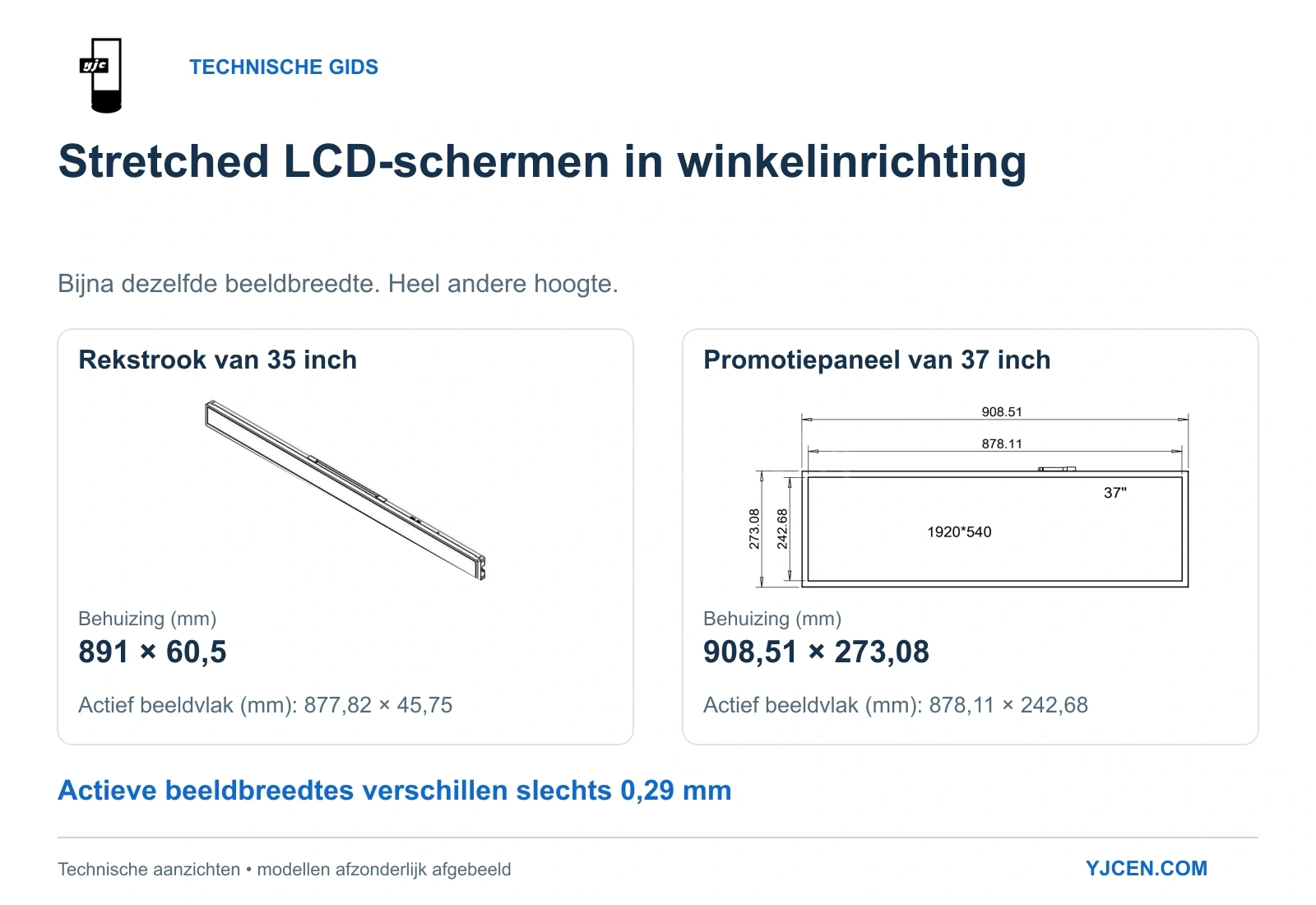

Twee YJCEN-configuraties laten zien waarom dit verschil belangrijk is. De onderstaande waarden komen uit het specificatieblad van de 35-inch YJC-350-SD en het specificatieblad van de 37-inch YJC-370-SD; de frontmaten zijn gecontroleerd aan de hand van de bijbehorende tekeningen.

De actieve beeldbreedtes verschillen slechts 0,29 mm, terwijl de behuizing van 37 inch 212,58 mm hoger is. Van 35 naar 37 inch gaan verandert dus vooral de ruimte boven of onder de producten, en veel minder de beeldbreedte.

Voor een lage strook aan de rekrand is het formaat van 35 inch het bruikbaarste uitgangspunt. Voor een hoger promotiepaneel met productfoto’s en meerdere informatieregels biedt het formaat van 37 inch meer verticale beeldruimte, mits het meubel de hoogte en het gewicht kan dragen.

Maak deze keuze voordat u het meubel verder uitwerkt. Als de schermlocatie nog niet vaststaat, legt onze gids voor schermplaatsing in supermarkten uit hoe rekken, gondelkoppen en toonbanken verschillende aankoopbeslissingen ondersteunen.

2. Hoe stemt u de frontuitsparing af op het actieve beeld?

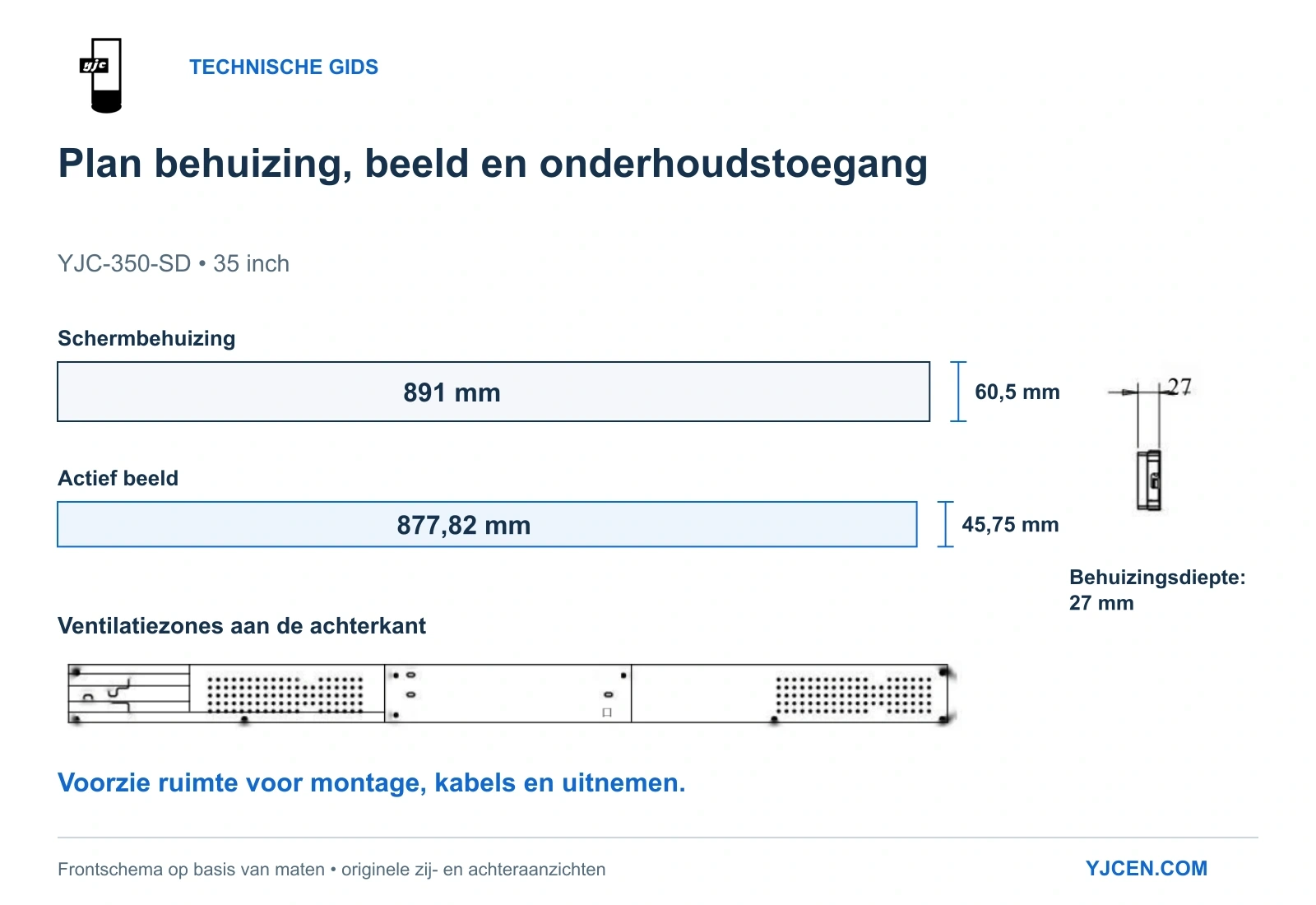

Teken de schermbehuizing en het zichtbare beeld als afzonderlijke contouren. Voor het model van 35 inch toont de maattekening een behuizing van 891 × 60,5 mm in vooraanzicht, met een actief beeldvlak van 877,82 × 45,75 mm.

De totale verschillen bedragen 13,18 mm in de breedte en 14,75 mm in de hoogte. Dit zijn verschillen tussen behuizing en beeld, geen inbouwspeling of snijtolerantie.

Neem drie afzonderlijke onderdelen op in de meubeltekening:

Bepaal de uitsparing aan de hand van de beeldpositie, de dikte van het front en de beoogde kijkhoeken. Een diepe rand kan tekst aan de beeldranden afdekken wanneer klanten van opzij komen, ook als het beeld recht van voren vrij zichtbaar is.

Maak de afwerking afneembaar waar deze de onderhoudsroute kruist. Leg overlappingen en toleranties in de productietekening vast nadat scherm, steun en afwerking in het eerste proefmodel zijn samengebouwd.

3. Hoeveel diepte en uitneemruimte vraagt de installatie?

Reserveer ruimte voor het scherm, de bevestiging en de aangesloten kabels als één geheel. De tekening van het 35-inch model vermeldt een behuizingsdiepte van 27 mm, maar een nis van slechts 27 mm laat geen extra ruimte voor een steun, uitstekende stekkers of kabelbochten.

Het achteraanzicht toont ook geperforeerde delen die op een ventilatieroute moeten blijven aansluiten. Een gesloten meubelachterwand direct tegen deze delen verandert de installatieomstandigheden, ook als het scherm in de frontopening past.

De installatiehandleiding van de serie van YJCEN toont dat eerst de montageplaat wordt bevestigd en daarna het scherm wordt ingehaakt. Pas dezelfde volgorde toe op de gekozen meubelconstructie: houd ruimte vrij voor het inhaken en voor de omgekeerde beweging bij demontage.

Kies een uitneembare drager of een servicepaneel als de achterkant van het meubel onbereikbaar wordt. Leid het schermgewicht via de bevestiging naar de draagconstructie, in plaats van de decoratieve frontafwerking als steun te gebruiken.

Het mechanische detail is klaar voor een proefmodel als het laat zien hoe de monteur bevestigingen bereikt, kabels losmaakt en het scherm uitneemt. Leg in die samenstellingstekening de bevestigingspunten, bevestigingsmiddelen, kabelruimte en ventilatieopeningen vast.

4. Welke voedings- en contentaansluitingen moet het meubel bieden?

Voor de gedocumenteerde YJC-350-SD-configuratie vermeldt het specificatieblad AC 100–240 V bij 50/60 Hz, een ingebouwde voeding, twee USB-aansluitingen en wifi/LAN. Plan het bereikbare voedingspunt en de kabelroute rond die configuratie.

Kies de updatemethode al tijdens het meubelontwerp:

De modelhandleiding beschrijft het laden van media via USB en optioneel contentbeheer via het netwerk. Automatische prijsupdates vereisen de software en koppeling met het winkelsysteem die op de productpagina worden beschreven; alleen een netwerkaansluiting levert die werkwijze niet.

Leg kabels buiten de montage- en uitneemroute en houd stekkers bereikbaar via de serviceopening. Label bij meerdere schermen elk scherm en de bijbehorende voedings- en datakabels, zodat bij vervanging niet alle verbindingen hoeven te worden nagelopen.

5. Houdt het afgewerkte meubel warmte rond het scherm vast?

Ontwerp naast de kabelroute ook een route voor warmteafvoer. Het 35-inch model is gespecificeerd voor binnengebruik bij 0–45°C en de achtertekening toont ventilatieperforaties; het meubel moet warmte uit dat gebied kunnen afvoeren.

Houd de perforaties vrij van sierpanelen, opgeslagen producten en kabelbundels. Plaats andere warmtebronnen, zoals drivers van rekverlichting, buiten de ventilatiezone en vermijd een afgesloten holte achter het scherm.

Beoordeel het scherm met gesloten meubelpanelen en ingeschakelde apparatuur eromheen. Meet tijdens de proef zowel de lucht bij het ingebouwde scherm als de kamertemperatuur: een koele winkelvloer zegt niets over de temperatuur in een verlicht, gesloten meubel, en de bedrijfsgrens van 45°C is geen gewenste kasttemperatuur.

Als warmte zich ophoopt, pas dan de ventilatieroute of de positie van nabije warmtebronnen aan voordat u het ontwerp vrijgeeft. Een grotere verborgen holte helpt alleen als die daadwerkelijk warmte afvoert.

6. Welke contentafmetingen heeft de ontwerper nodig?

Geef de native pixelafmetingen samen met de fysieke afmetingen van het actieve beeldvlak door. Bij de YJC-350-SD bevinden 3840 × 200 pixels zich op circa 877,82 × 45,75 mm; de beschikbare hoogte lijkt daarmee veel meer op een rekstrook dan op een poster op een televisiescherm.

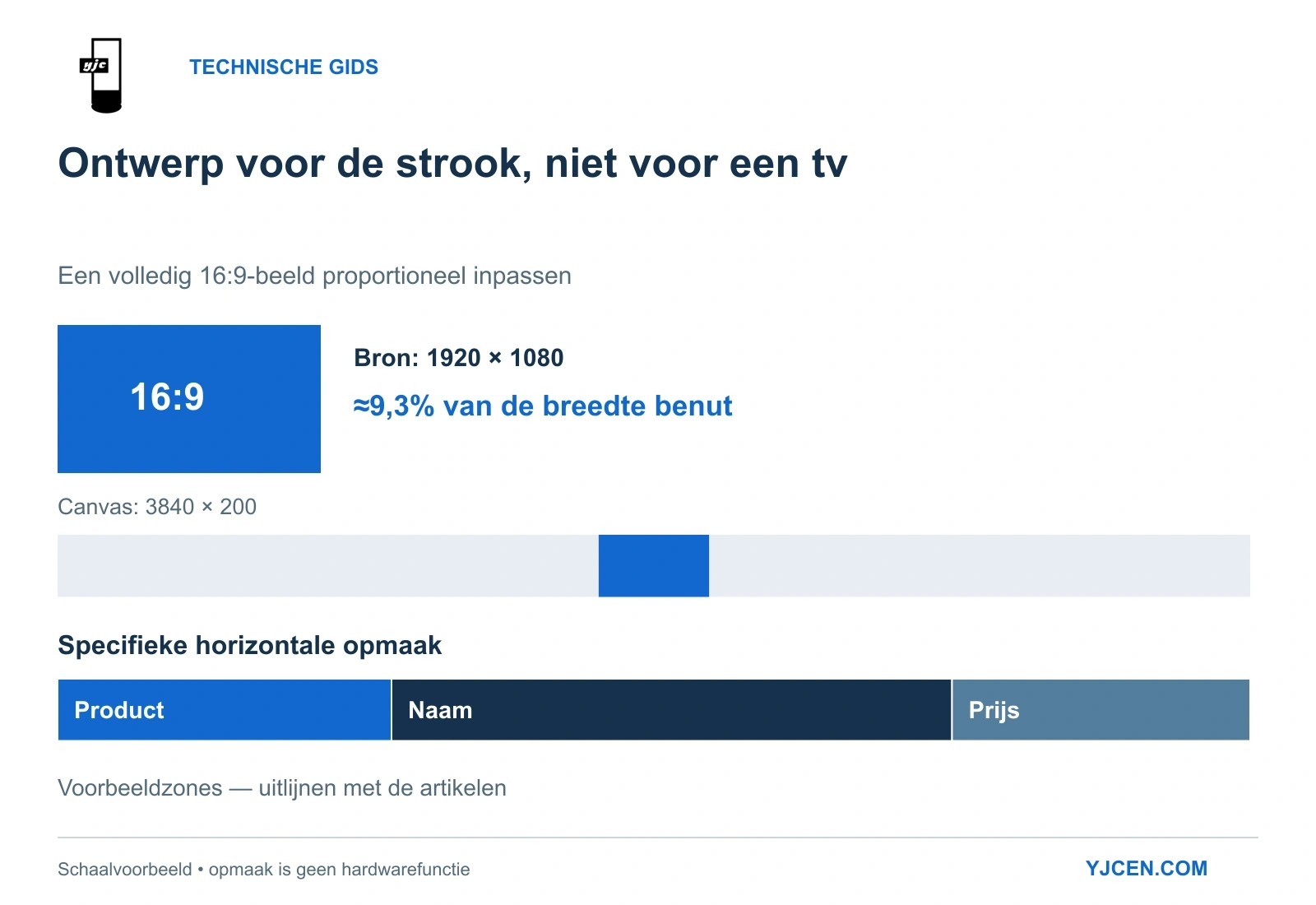

Een eenvoudige schaalberekening laat het gevolg zien. Een volledig beeld van 1920 × 1080 dat proportioneel in een canvas van 3840 × 200 wordt gepast, beslaat ongeveer 356 × 200 pixels en gebruikt slechts circa 9,3% van de breedte. Hetzelfde beeld uitrekken over de hele strook vervormt de verhoudingen, terwijl bijsnijden een deel van de opmaak wegneemt.

Maak daarom een horizontale opmaak voor de strook. Geef productafbeelding, naam en prijs elk hun eigen ruimte en lijn productspecifieke zones uit met de artikelen eronder.

Gebruik de native paneelafmetingen als opmaakreferentie en exporteer media in de formaten die de gekozen speler ondersteunt. Onze gids over beeldverhoudingen van displays legt uit hoe ontwerpbestanden, afspeelzones en scherminstellingen samenwerken.

Toon bij het proefmodel randmarkeringen en de langste verwachte productnamen door het afgewerkte front. Zo worden zowel fysieke afdekking als contentproblemen zichtbaar terwijl de afwerking en opmaak nog kunnen worden aangepast.

7. Wat moet vóór serieproductie worden goedgekeurd?

Bouw één representatief proefmodel met het bedoelde scherm, de montagedelen, aangesloten kabels, verlichting en definitieve afwerking. Keur het samengestelde geheel goed met de onderstaande controles.

Bewaar de goedgekeurde tekeningrevisie, het schermmodel, de montagedetails, het contentbestand en de updateprocedure bij elkaar, zodat de serieproducten de goedgekeurde uitvoering volgen.

Een stretched display in uw volgende winkelinrichting?

Wilt u een LCD-scherm voor de rekrand in een nieuw meubel integreren? Stuur YJCEN de beschikbare breedte, hoogte en diepte, een voor- en zijaanzicht, de beoogde binnenomgeving, het aantal en het installatieland. Vermeld de kant voor onderhoudstoegang, de locatie van voeding en netwerk en een contentvoorbeeld.

Op basis daarvan kunnen we het schermformaat en de configuratie beoordelen en de bijbehorende specificaties en maattekeningen voor uw meubelontwerp leveren.
