Cómo integrar pantallas LCD alargadas en mobiliario comercial

Integre una pantalla LCD alargada diseñando el mueble alrededor de la carcasa completa, el área de imagen visible y el recorrido de extracción antes de cortar el frontal. En las pantallas LCD alargadas de YJCEN, una franja estrecha de estantería y un panel promocional más alto pueden tener casi la misma anchura de imagen, pero necesitar huecos muy distintos. Esta guía utiliza modelos YJCEN documentados para coordinar planos mecánicos, alimentación, ventilación y contenido antes de fabricar el primer mueble.

1. ¿Qué medidas determinan si cabe la pantalla?

Empiece por la anchura y la altura de la pantalla completa y sitúe el área de imagen activa dentro de ese contorno. La diagonal sirve para identificar el modelo, pero no indica al fabricante del mobiliario qué altura debe tener el hueco frontal.

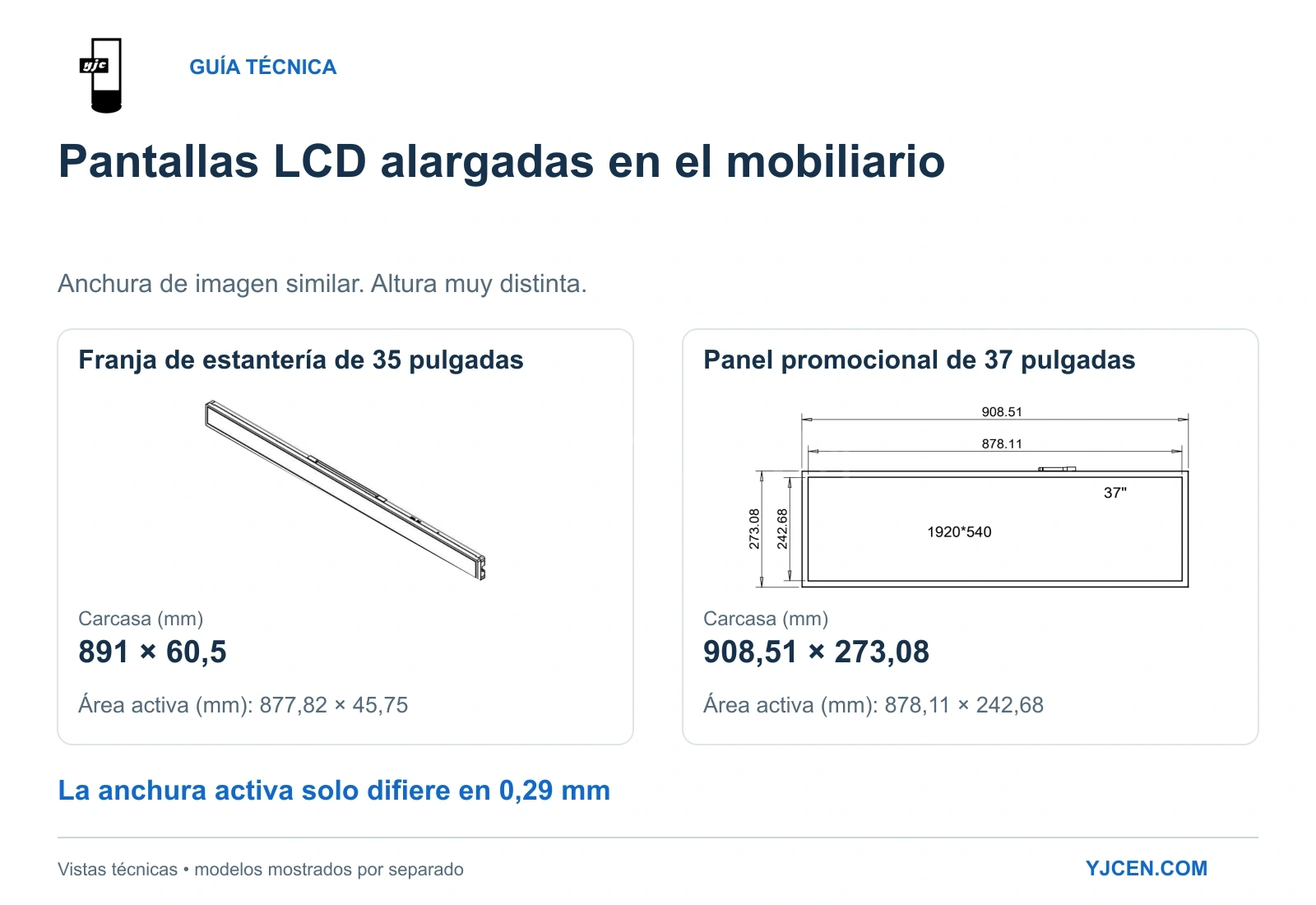

Dos configuraciones de YJCEN muestran por qué importa esta diferencia. Los datos siguientes proceden de la ficha técnica del YJC-350-SD de 35 pulgadas y de la ficha técnica del YJC-370-SD de 37 pulgadas; las medidas frontales se han contrastado con los planos correspondientes.

Las anchuras de imagen activa solo difieren en 0,29 mm, pero la carcasa de 37 pulgadas es 212,58 mm más alta. Pasar de 35 a 37 pulgadas modifica mucho más el espacio necesario encima o debajo del producto que la anchura de la imagen.

Para una banda de poca altura en el borde de una balda, el formato de 35 pulgadas es el punto de partida más útil. Para un panel promocional más alto, con fotografías y varias líneas de información, el de 37 pulgadas ofrece más altura de imagen, siempre que el mueble admita sus dimensiones y peso.

Decida esto antes de desarrollar los detalles del mueble. Si aún no se ha elegido la ubicación, nuestra guía de ubicación de pantallas en supermercados explica cómo las posiciones en estantería, cabecera de góndola y mostrador apoyan distintas decisiones de compra.

2. ¿Cómo debe relacionarse el hueco frontal con la imagen activa?

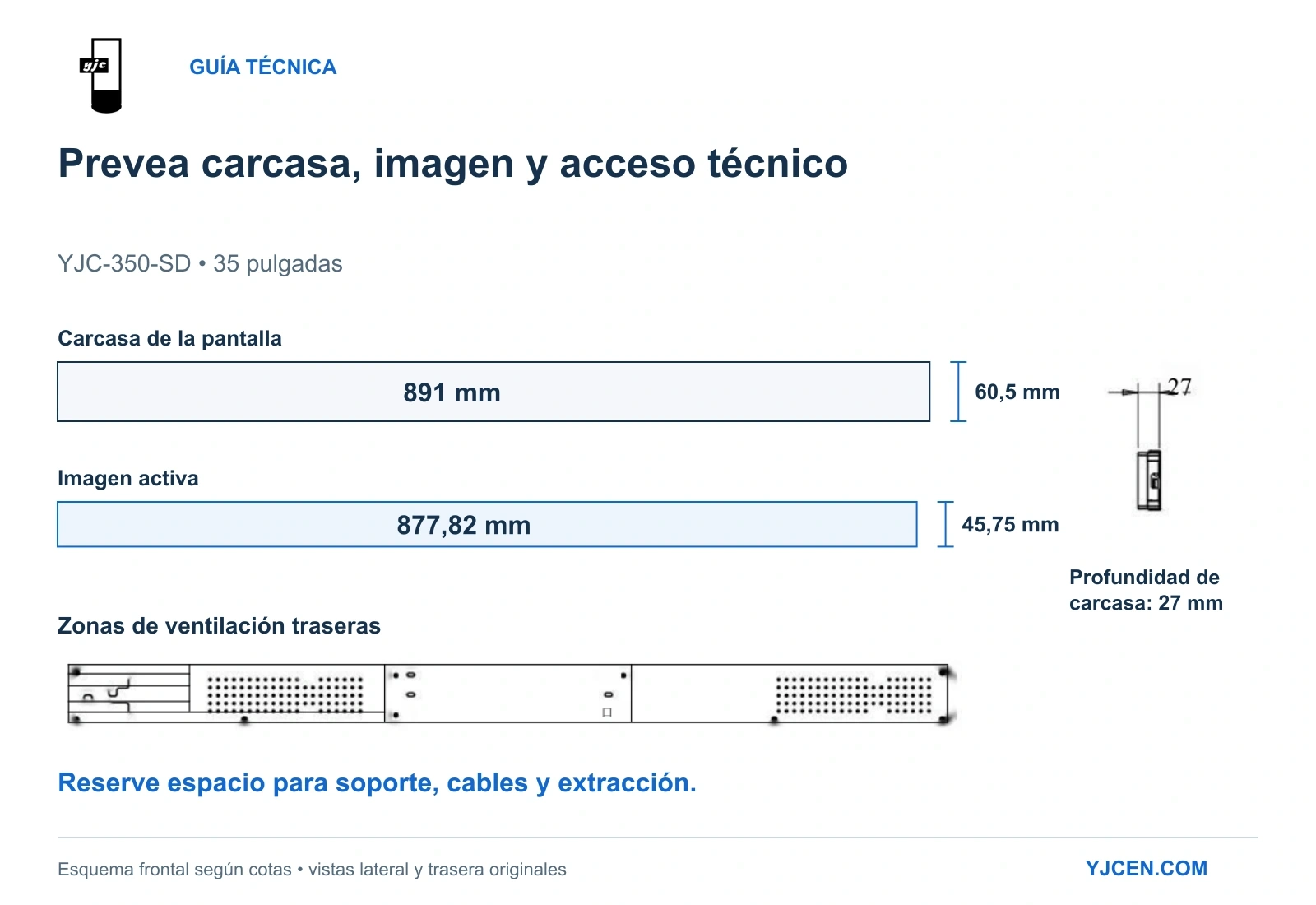

Dibuje por separado el contorno de la carcasa y el de la imagen visible. En el modelo de 35 pulgadas, el plano de dimensiones muestra una carcasa de 891 × 60,5 mm vista de frente que rodea una imagen activa de 877,82 × 45,75 mm.

Las diferencias totales son de 13,18 mm en anchura y 14,75 mm en altura. Son diferencias entre carcasa e imagen, no holguras de instalación ni tolerancias de corte.

Incluya tres elementos separados en el plano del mueble:

Defina el hueco a partir de la posición de la imagen, el espesor del frontal y los ángulos de visión previstos. Un reborde profundo puede ocultar contenido de los extremos al acercarse el cliente desde un lateral, aunque la vista frontal sea correcta.

Haga desmontable el embellecedor si atraviesa la ruta de mantenimiento. El plano de fabricación debe definir sus solapes y tolerancias después de montar pantalla, soporte y frontal en el primer prototipo.

3. ¿Qué profundidad y espacio de extracción necesita la instalación?

Reserve espacio para pantalla, soporte y cables conectados como un conjunto. El plano de 35 pulgadas indica una profundidad de carcasa de 27 mm, pero un hueco de solo 27 mm no deja espacio adicional para el soporte, los conectores o el giro de los cables.

La vista posterior también muestra zonas perforadas que deben mantenerse abiertas hacia una vía de ventilación. Un fondo de mueble cerrado y apoyado contra esas zonas cambiaría las condiciones de instalación, aunque la pantalla encajara en el hueco frontal.

La guía de instalación de la serie de YJCEN muestra que primero se fija la placa de montaje y después se encaja la pantalla. Aplique la misma secuencia al montaje elegido para el mueble: deje espacio para encajarla y realizar el movimiento inverso al extraerla.

Elija un soporte extraíble o un panel de servicio si la parte trasera del mueble quedará inaccesible. Transmita el peso de la pantalla a la estructura mediante su sistema de montaje, en lugar de utilizar el embellecedor frontal como soporte.

El detalle mecánico está listo para el prototipo cuando muestra cómo acceder a las fijaciones, desconectar los cables y retirar la pantalla. Utilice ese plano de conjunto para definir los puntos de fijación, tornillería, espacios para cables y separaciones de ventilación del montaje elegido.

4. ¿Qué conexiones eléctricas y de contenido debe ofrecer el mueble?

La ficha de la configuración YJC-350-SD documentada indica AC 100–240 V a 50/60 Hz, fuente de alimentación integrada, dos puertos USB y conexión Wi-Fi/LAN. Planifique el punto de alimentación accesible y el recorrido de los cables conforme a esa configuración.

Elija el método de actualización durante el diseño del mueble:

El manual describe la carga de archivos por USB y la gestión de contenidos en red como opción. La actualización automática de precios requiere el software y la integración con el sistema del comercio descritos en la página del producto; la conexión de red por sí sola no proporciona ese proceso.

Tienda los cables fuera del recorrido de montaje y extracción y mantenga accesibles los conectores desde el registro de servicio. En un mueble con varias pantallas, identifique cada pantalla y sus cables de alimentación y datos para no tener que seguir todas las conexiones durante una sustitución.

5. ¿Acumulará calor el mueble terminado alrededor de la pantalla?

Diseñe una vía de evacuación del calor además del paso de cables. El modelo de 35 pulgadas está especificado para interiores a 0–45°C y su plano posterior muestra perforaciones de ventilación; el mueble debe permitir que el calor salga de esa zona.

Mantenga las perforaciones libres de paneles decorativos, mercancía y haces de cables. Aleje otras fuentes de calor, como los controladores de la iluminación de las baldas, y evite crear un compartimento cerrado detrás de la pantalla.

Evalúe la pantalla con los paneles del mueble cerrados y los equipos próximos encendidos. Durante la prueba del prototipo, mida el aire alrededor de la pantalla instalada y la temperatura ambiente: una sala de ventas fresca no determina la temperatura del interior de un mueble cerrado e iluminado, y el límite de funcionamiento de 45°C no es una temperatura objetivo del compartimento.

Si se acumula calor, modifique la ventilación o la ubicación de las fuentes próximas antes de aprobar el diseño. Un hueco oculto más grande solo ayuda si contribuye realmente a evacuar el calor.

6. ¿Qué dimensiones de contenido debe recibir el diseñador?

Entregue las dimensiones nativas en píxeles junto con las medidas del área de imagen activa. En el YJC-350-SD, los 3840 × 200 píxeles ocupan aproximadamente 877,82 × 45,75 mm, por lo que la altura disponible se parece más a una banda de estantería que a un cartel de televisión.

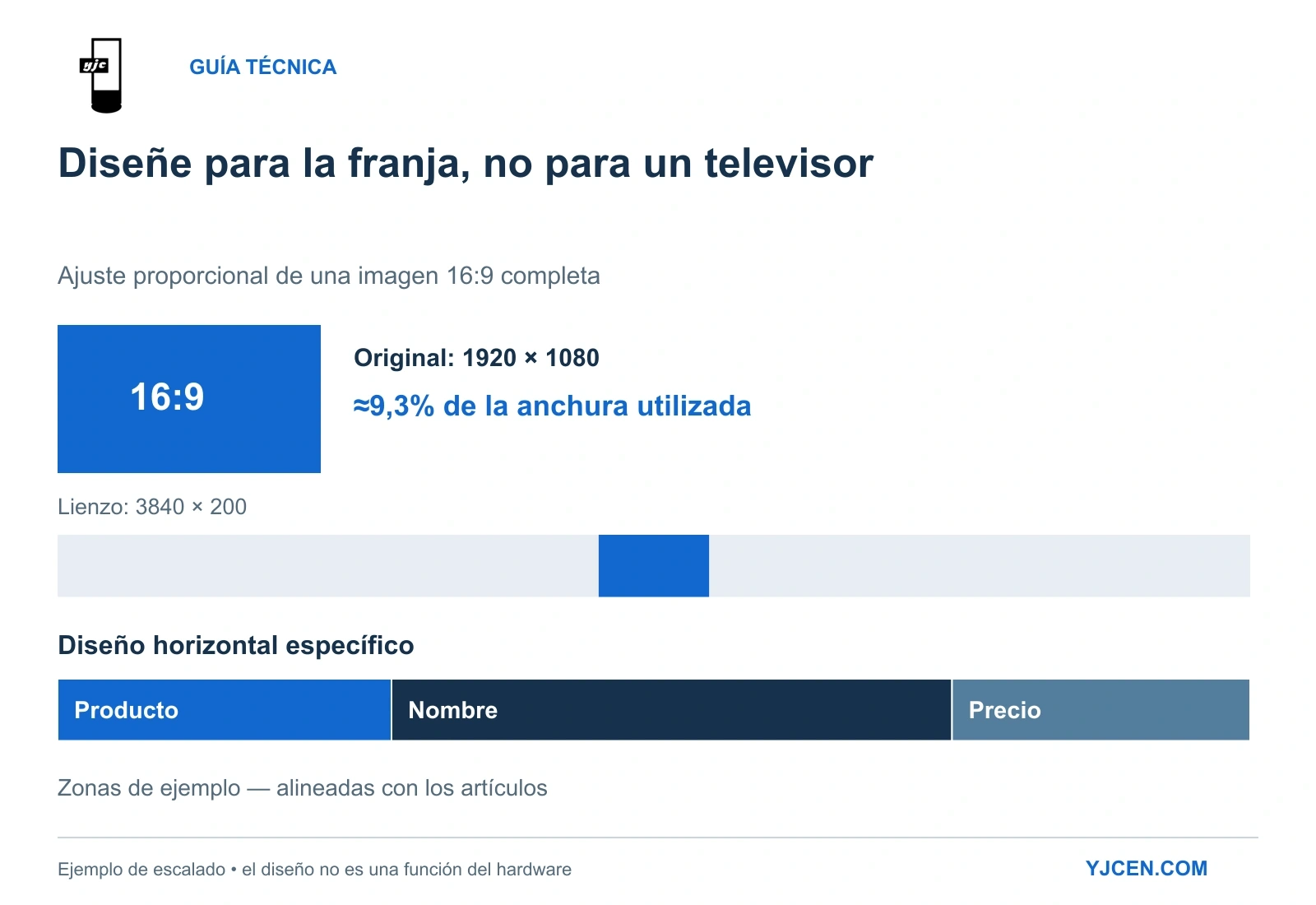

Un cálculo sencillo de escalado muestra la consecuencia. Una imagen completa de 1920 × 1080 ajustada proporcionalmente en un lienzo de 3840 × 200 ocuparía unos 356 × 200 píxeles, solo el 9,3% de la anchura. Forzarla a llenar toda la banda deformaría sus proporciones, mientras que recortarla eliminaría parte de la composición.

Diseñe una composición horizontal para la banda. Asigne espacio propio a la imagen, el nombre y el precio del producto, y alinee las zonas específicas con la mercancía situada debajo.

Utilice las dimensiones nativas del panel como referencia de diseño y adapte la exportación a los formatos admitidos por el reproductor elegido. Nuestra guía de relaciones de aspecto para pantallas explica cómo interactúan los archivos gráficos, las zonas de reproducción y los ajustes de visualización.

Durante la prueba del mueble, muestre marcadores de borde y los nombres de producto más largos a través del frontal terminado. Así detectará tanto ocultaciones físicas como problemas de contenido mientras el embellecedor y la composición aún puedan modificarse.

7. ¿Qué debe aprobarse antes de fabricar toda la serie?

Construya un prototipo representativo con la pantalla, fijaciones, cables conectados, iluminación y acabado decorativo previstos. Apruébelo montado mediante las comprobaciones siguientes.

Guarde juntos la revisión aprobada del plano, el modelo de pantalla, los detalles de montaje, el archivo de contenido y el procedimiento de actualización para reproducir el conjunto aprobado en las unidades de serie.

¿Prepara una pantalla alargada para su próximo mueble comercial?

Para integrar una pantalla LCD de borde de estantería en un mueble nuevo, envíe a YJCEN la anchura, altura y profundidad disponibles, un plano frontal y lateral, el entorno interior previsto, la cantidad y el país de instalación. Incluya el lado de acceso para mantenimiento, la ubicación de alimentación y red y una muestra del contenido.

Podemos estudiar el formato y la configuración a partir de esa información y facilitar las especificaciones y planos de dimensiones correspondientes para el diseño del mueble.
