Como integrar telas LCD alongadas ao mobiliário comercial

Integre uma tela LCD alongada projetando o móvel ao redor do gabinete completo, da área visível e do caminho de retirada antes de recortar o painel frontal. Na linha de telas LCD alongadas da YJCEN, uma faixa estreita na borda da prateleira e um painel promocional mais alto podem ter quase a mesma largura de imagem, mas exigir aberturas muito diferentes. Este guia usa modelos YJCEN documentados para coordenar desenhos mecânicos, alimentação, ventilação e conteúdo antes do primeiro protótipo.

1. Quais medidas determinam se a tela cabe no móvel?

Comece pela largura e pela altura da tela completa e posicione a área ativa dentro desse contorno. A diagonal ajuda a identificar o modelo, mas não informa ao fabricante do mobiliário qual deve ser a altura da abertura frontal.

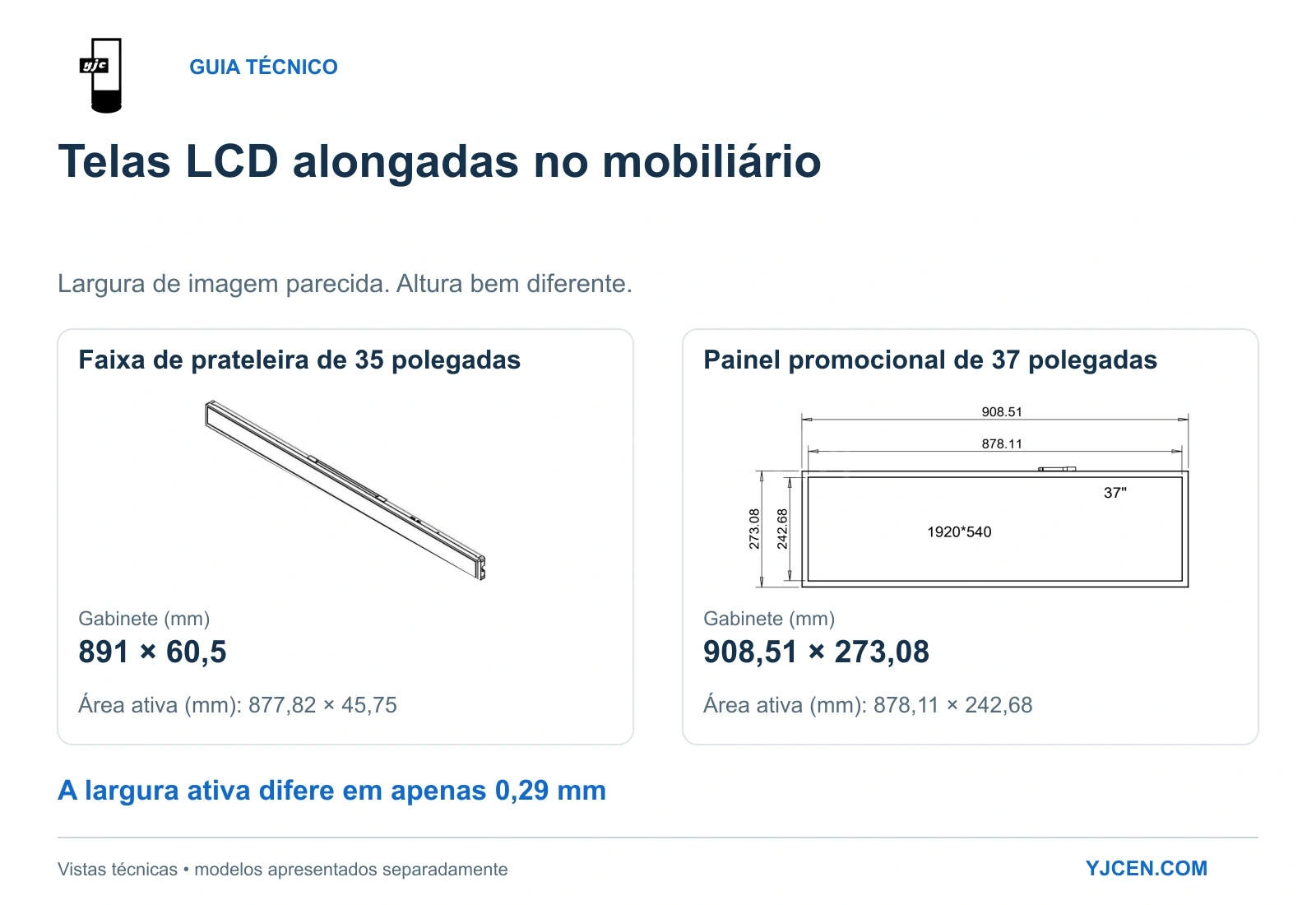

Duas configurações YJCEN mostram a importância dessa diferença. Os valores abaixo vêm da ficha técnica do YJC-350-SD de 35 polegadas e da ficha técnica do YJC-370-SD de 37 polegadas; as medidas frontais foram conferidas com os desenhos correspondentes.

As larguras das áreas ativas diferem em apenas 0,29 mm, mas o gabinete de 37 polegadas é 212,58 mm mais alto. A troca de 35 para 37 polegadas muda, portanto, o espaço ocupado acima ou abaixo dos produtos muito mais do que a largura da imagem.

Para uma faixa de pouca altura na borda da prateleira, o formato de 35 polegadas é o ponto de partida mais adequado. Para um painel promocional mais alto, com fotos de produtos e várias linhas de informação, o de 37 polegadas oferece mais área vertical, desde que o móvel comporte sua altura e seu peso.

Faça essa escolha antes de detalhar o móvel. Se a posição da tela ainda não estiver definida, nosso guia de posicionamento de telas em supermercados explica como prateleiras, pontas de gôndola e balcões atendem a diferentes decisões de compra.

2. Como dimensionar a abertura frontal em relação à imagem ativa?

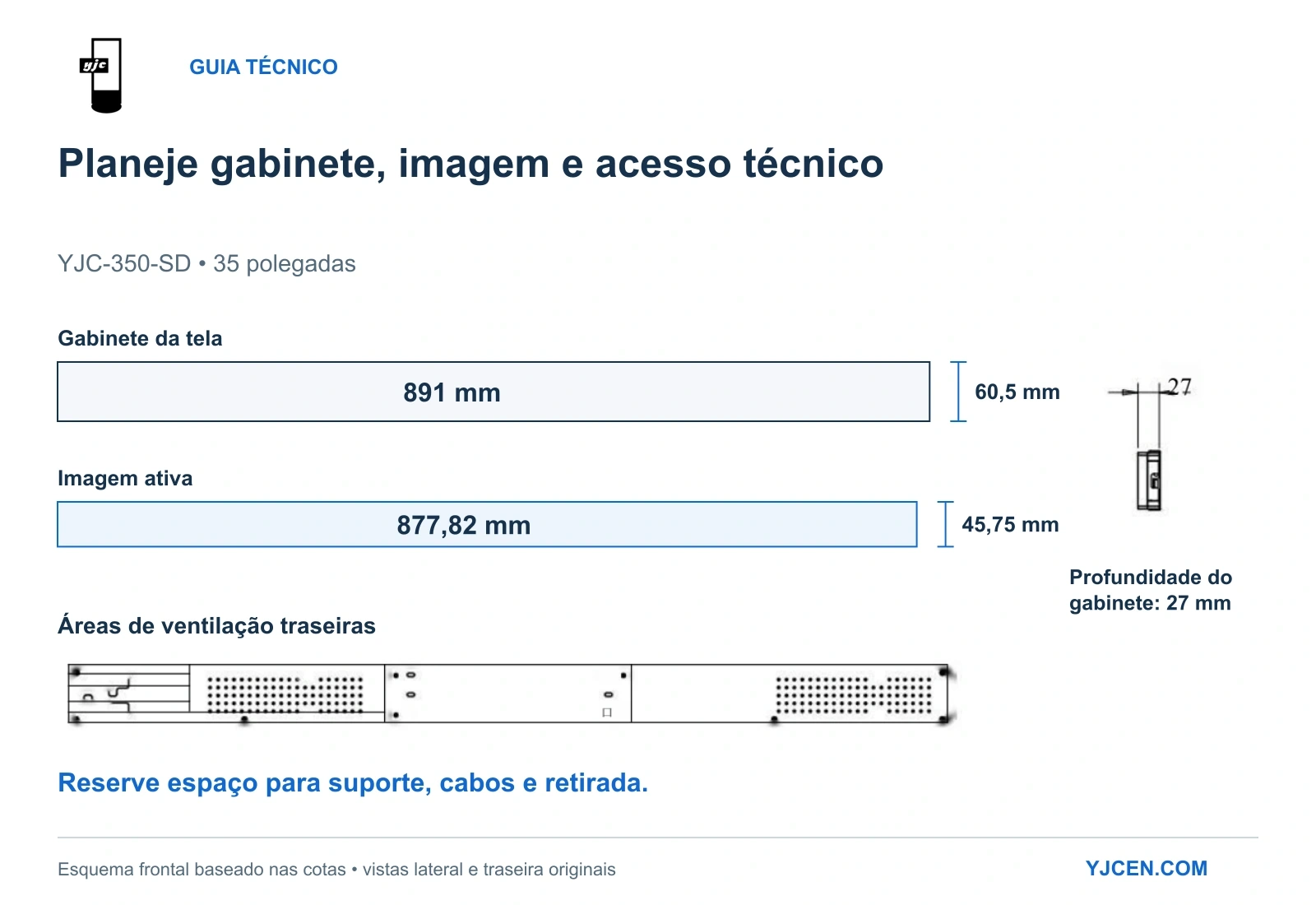

Desenhe separadamente os contornos do gabinete e da imagem visível. Para o modelo de 35 polegadas, o desenho dimensional mostra uma frente de 891 × 60,5 mm envolvendo uma área ativa de 877,82 × 45,75 mm.

As diferenças totais são de 13,18 mm na largura e 14,75 mm na altura. Esses valores são diferenças entre gabinete e imagem, não folgas de instalação nem tolerâncias de corte.

Inclua três elementos distintos no desenho do móvel:

Defina a abertura a partir da posição da imagem, da espessura do painel frontal e dos ângulos de visão previstos. Uma borda profunda pode esconder conteúdo nas extremidades quando o cliente se aproxima pela lateral, mesmo que a visão de frente esteja livre.

Mantenha o acabamento removível nos pontos em que ele cruza o acesso de manutenção. O desenho de fabricação deve definir sobreposições e tolerâncias depois da montagem da tela, do suporte e do acabamento no primeiro protótipo.

3. Qual profundidade e espaço para retirada a instalação exige?

Reserve espaço para tela, suporte e cabos conectados como um conjunto. O desenho do modelo de 35 polegadas informa profundidade de gabinete de 27 mm, mas um nicho de apenas 27 mm não deixa espaço adicional para suporte, projeção dos conectores ou curva dos cabos.

A vista traseira também mostra áreas perfuradas que precisam permanecer abertas para um caminho de ventilação. Um fundo de móvel fechado encostado nessas áreas mudaria as condições de instalação, mesmo que a tela coubesse na abertura frontal.

O guia de instalação da série da YJCEN ilustra a fixação da placa de montagem antes do encaixe da tela. Aplique a mesma sequência à solução escolhida para o móvel: deixe espaço para encaixá-la e para executar o movimento inverso na retirada.

Escolha um suporte removível ou um painel de acesso quando a parte traseira do móvel ficar inacessível. Transfira o peso da tela para a estrutura por meio de sua fixação, em vez de usar o acabamento decorativo frontal como apoio estrutural.

O detalhe mecânico está pronto para um protótipo quando mostra como alcançar as fixações, desconectar os cabos e retirar a tela. Use esse desenho de conjunto para definir pontos de fixação, elementos de montagem, folgas dos cabos e espaços de ventilação.

4. Quais conexões de alimentação e conteúdo o móvel deve oferecer?

Para a configuração YJC-350-SD documentada, a ficha informa AC 100–240 V a 50/60 Hz, fonte integrada, duas portas USB e rede Wi-Fi/LAN. Planeje o ponto de alimentação acessível e o caminho dos cabos de acordo com essa configuração.

Escolha o método de atualização ainda durante o projeto do móvel:

O manual descreve o carregamento de mídia por USB e a gestão de conteúdo em rede como opção. A atualização automática de preços exige o software e a integração com o sistema do varejista descritos na página do produto; apenas uma conexão de rede não fornece esse processo.

Passe os cabos fora do trajeto de montagem e retirada e mantenha os conectores acessíveis pela abertura de manutenção. Em um móvel com várias telas, identifique cada unidade e seus cabos de alimentação e dados para evitar rastrear todas as conexões durante uma substituição.

5. O móvel pronto acumulará calor ao redor da tela?

Projete um caminho para dissipação do calor além da passagem dos cabos. O modelo de 35 polegadas é especificado para uso interno a 0–45°C, e seu desenho traseiro mostra perfurações de ventilação; o móvel deve permitir que o calor saia dessa área.

Mantenha essas perfurações livres de painéis decorativos, mercadorias e feixes de cabos. Afaste outras fontes de calor, como drivers da iluminação das prateleiras, e evite criar um compartimento fechado atrás da tela.

Avalie a tela com os painéis do móvel fechados e os equipamentos próximos ligados. Durante o teste do protótipo, meça o ar ao redor da tela instalada e a temperatura do ambiente: uma loja fresca não determina a temperatura dentro de um móvel iluminado e fechado, e o limite de operação de 45°C não é uma temperatura-alvo para o nicho.

Se houver acúmulo de calor, altere o caminho de ventilação ou a posição das fontes próximas antes de liberar o projeto. Um espaço interno maior só ajuda se realmente contribuir para remover o calor.

6. Quais dimensões de conteúdo o designer deve receber?

Forneça as dimensões nativas em pixels junto com as medidas da área ativa. No YJC-350-SD, 3840 × 200 pixels ocupam aproximadamente 877,82 × 45,75 mm, de modo que a altura disponível se aproxima mais de uma faixa de prateleira do que de um cartaz em uma televisão.

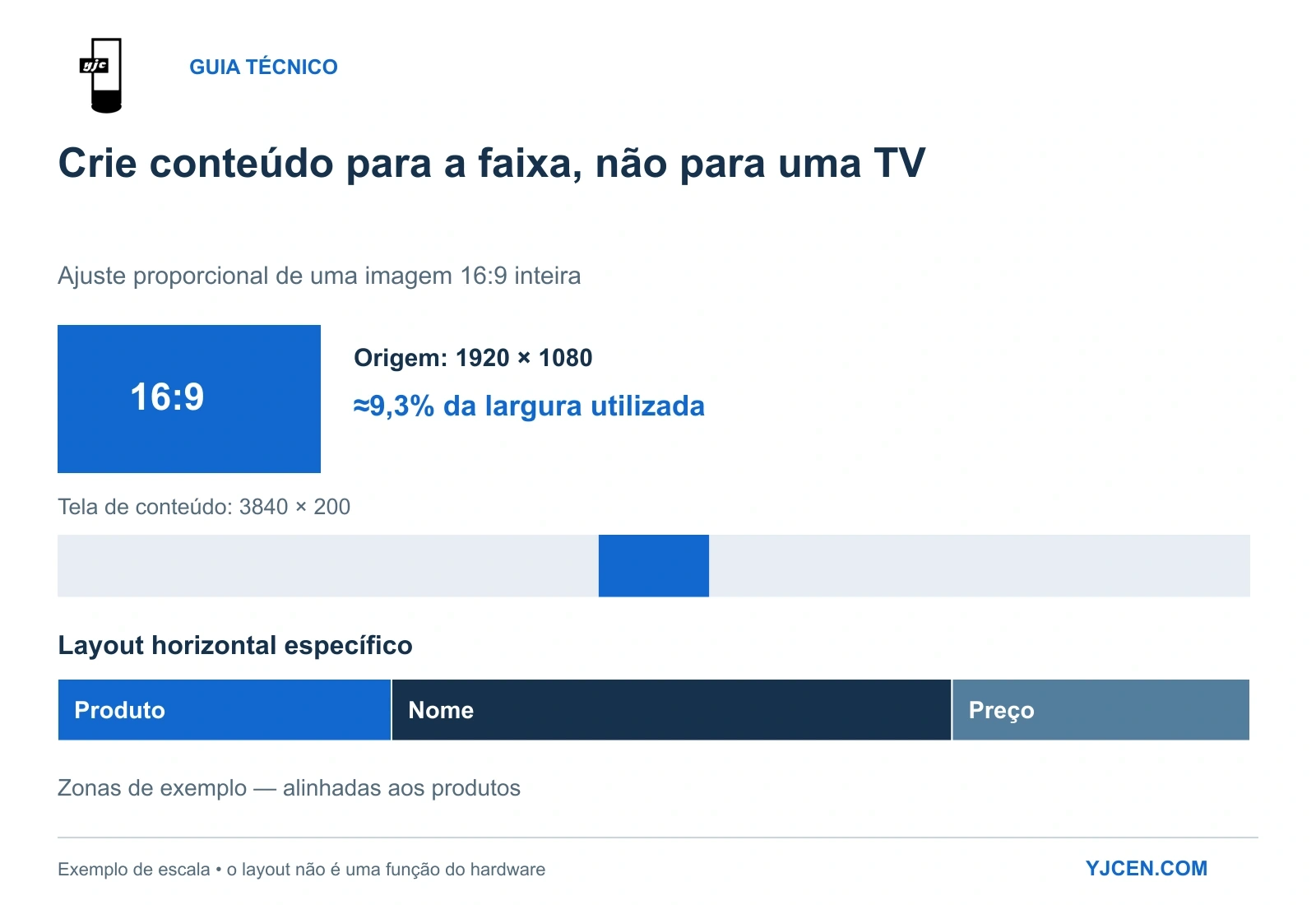

Um cálculo simples de escala mostra o efeito. Uma imagem completa de 1920 × 1080 ajustada proporcionalmente em uma área de 3840 × 200 ocuparia cerca de 356 × 200 pixels, usando somente 9,3% da largura. Forçá-la a preencher toda a faixa deformaria suas proporções, enquanto o recorte eliminaria parte da composição.

Crie uma composição horizontal específica para a faixa. Reserve espaços próprios para a imagem, o nome e o preço e alinhe as áreas de cada produto à mercadoria posicionada abaixo.

Use as dimensões nativas do painel como referência de composição e exporte a mídia nos formatos aceitos pelo player escolhido. Nosso guia de proporções de tela explica a relação entre arte, zonas de reprodução e configurações de exibição.

No protótipo do móvel, exiba marcadores de borda e os nomes de produto mais longos previstos através do acabamento frontal definitivo. Isso revela tanto obstruções físicas quanto problemas de conteúdo enquanto a moldura e a composição ainda podem ser alteradas.

7. O que aprovar antes de produzir o lote completo?

Monte um protótipo representativo com a tela, os componentes de fixação, os cabos conectados, a iluminação e o acabamento previstos. Aprove o conjunto montado com as verificações abaixo.

Salve juntos a revisão aprovada do desenho, o modelo de tela, os detalhes de montagem, o arquivo de conteúdo e o procedimento de atualização para reproduzir o conjunto aprovado nas unidades de produção.

Vai integrar uma tela alongada ao próximo mobiliário comercial?

Para integrar uma tela LCD para borda de prateleira a um móvel novo, envie à YJCEN a largura, altura e profundidade disponíveis, vistas frontal e lateral, o ambiente interno previsto, a quantidade e o país de instalação. Inclua o lado de acesso para manutenção, os pontos de alimentação e rede e uma amostra do conteúdo.

Podemos analisar formato e configuração com base nessas informações e fornecer as especificações e os desenhos dimensionais correspondentes para o projeto do móvel.
