Så integrerar du avlånga LCD-skärmar i butiksinredning

Integrera en avlång LCD-skärm genom att planera inredningen efter hela kapslingen, den aktiva bildytan och utrymmet för demontering innan fronten bearbetas. För YJCEN:s avlånga LCD-skärmar kan en smal hyllkantsskärm och en högre kampanjskärm ha nästan samma bildbredd men kräva helt olika öppningar. Guiden använder dokumenterade YJCEN-modeller för att samordna mekaniska ritningar, el, ventilation och innehåll innan den första inredningsmodulen byggs.

1. Vilka mått avgör om skärmen får plats?

Börja med hela skärmens bredd och höjd och placera sedan den aktiva bildytan inom denna kontur. Diagonalmåttet identifierar modellen, men talar inte om för inredningstillverkaren hur hög öppningen i fronten behöver vara.

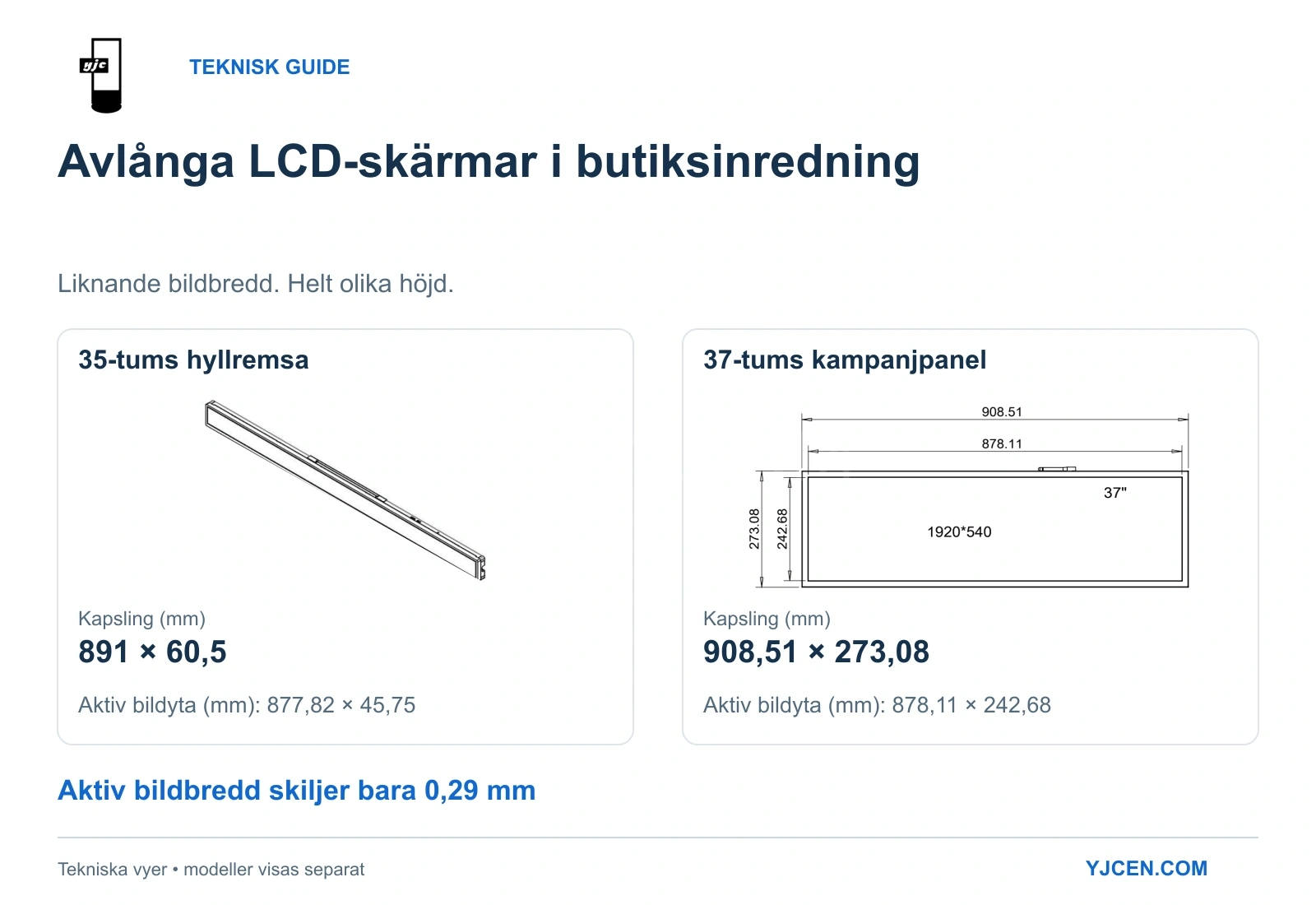

Två YJCEN-konfigurationer visar varför det spelar roll. Uppgifterna nedan kommer från specifikationen för 35-tumsmodellen YJC-350-SD och specifikationen för 37-tumsmodellen YJC-370-SD, där frontmåtten har jämförts med respektive ritning.

Den aktiva bildbredden skiljer bara 0,29 mm, medan 37-tumsmodellens kapsling är 212,58 mm högre. Att gå från 35 till 37 tum påverkar därför utrymmet ovanför eller under varorna betydligt mer än bildbredden.

För en låg remsa längs hyllans framkant är 35-tumsformatet en lämpligare utgångspunkt. En högre kampanjpanel med produktbilder och flera textrader får mer bildhöjd med 37-tumsformatet, förutsatt att inredningen klarar dess höjd och vikt.

Gör detta val innan inredningen detaljprojekteras. Om skärmens placering ännu inte är bestämd beskriver vår guide till skärmplacering i dagligvarubutiker hur hyllor, hyllgavlar och diskar stöder olika köpbeslut.

2. Hur ska frontöppningen förhålla sig till den aktiva bildytan?

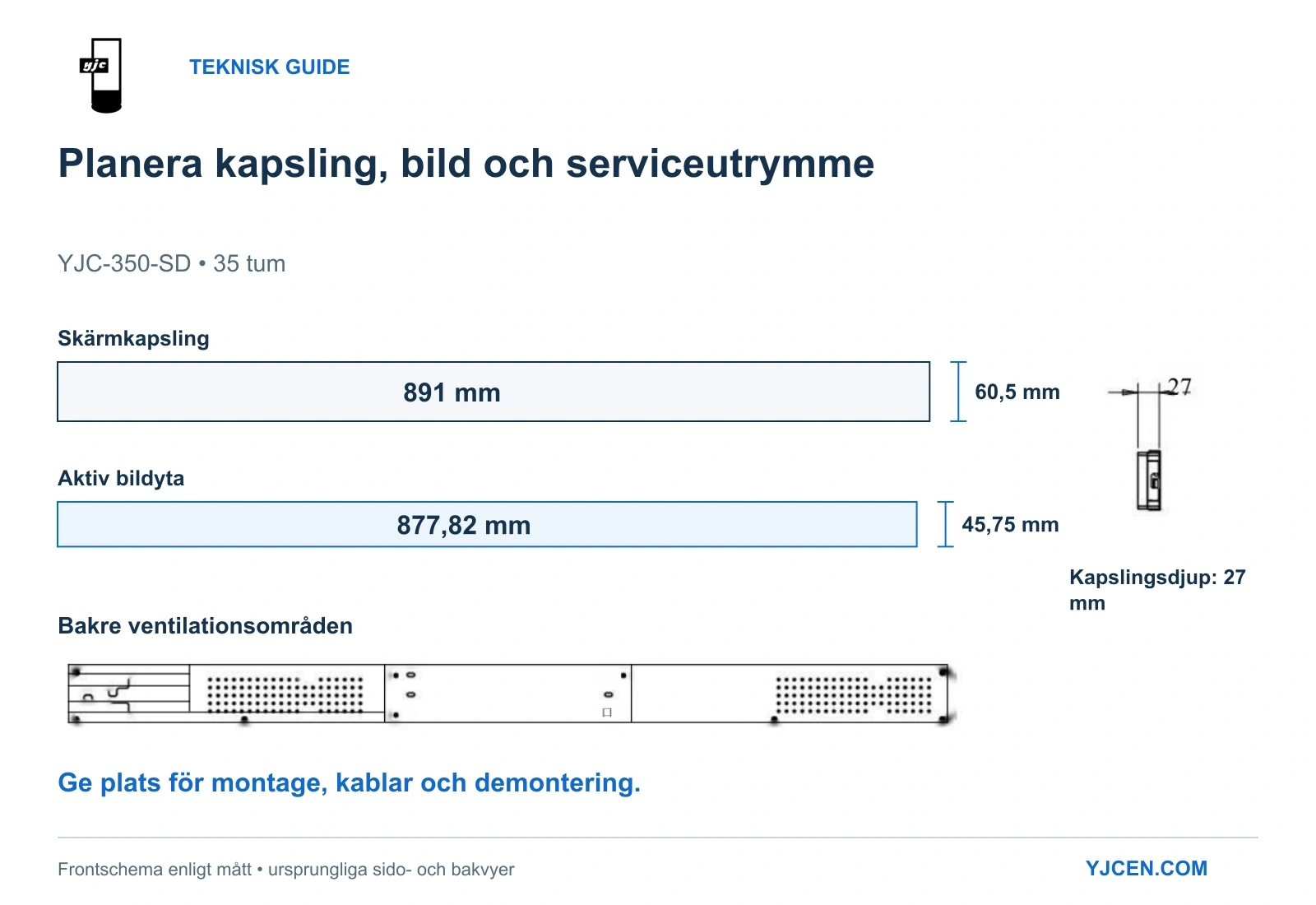

Rita skärmens kapsling och den synliga bildytan som separata konturer. För 35-tumsmodellen visar måttritningen en kapsling på 891 × 60,5 mm framifrån, med en aktiv bildyta på 877,82 × 45,75 mm.

De totala skillnaderna är 13,18 mm i bredd och 14,75 mm i höjd. Detta är skillnader mellan kapsling och bildyta, inte monteringsspel eller bearbetningstoleranser.

Använd tre separata delar i inredningsritningen:

Bestäm frontöppningen utifrån bildens läge, frontens tjocklek och avsedda betraktningsvinklar. En djup dekorativ kant kan skymma innehåll i bildens ytterkanter när kunder närmar sig från sidan, även om bilden syns tydligt rakt framifrån.

Gör täcklister demonterbara där de korsar servicevägen. Produktionsritningen bör ange överlapp och toleranser efter att skärm, fäste och täcklister har monterats i den första inredningsmodulen.

3. Hur mycket djup och demonteringsutrymme behövs?

Avsätt utrymme för skärm, infästning och anslutna kablar som en helhet. Ritningen för 35-tumsmodellen anger ett kapslingsdjup på 27 mm, men ett hålrum som bara är 27 mm djupt ger inget extra utrymme för fäste, utstickande kontakt eller kabelböj.

Bakvyn visar också perforerade områden som behöver fri anslutning till en ventilationsväg. En sammanhängande ryggskiva direkt mot dessa områden ändrar installationsförhållandena, även om skärmen passar i frontöppningen.

YJCEN:s installationsguide för serien visar hur en monteringsplatta först fästs och skärmen sedan hakas i. Använd samma monteringsprincip för den valda infästningen i inredningen: lämna utrymme för att haka i skärmen och för den omvända rörelsen vid demontering.

Välj en demonterbar bärare eller servicelucka när inredningens baksida inte går att nå. För skärmens last via infästningen till inredningens bärande delar, i stället för att låta dekorativa frontlister bära den.

Den mekaniska lösningen är redo för ett provbygge när ritningen visar hur montören når infästningarna, kopplar loss kablarna och tar ut skärmen. Använd monteringsritningen för att ange fästpunkter, fästelement, kabelutrymme och ventilationsavstånd för den valda lösningen.

4. Vilka anslutningar för el och innehåll ska inredningen ha?

För den dokumenterade YJC-350-SD-konfigurationen anger specifikationen AC 100–240 V vid 50/60 Hz, inbyggt nätaggregat, två USB-ingångar och Wi-Fi/LAN. Planera åtkomlig elanslutning och kabeldragning efter denna konfiguration.

Välj uppdateringsmetod medan inredningen fortfarande projekteras:

Modellens manual beskriver medieladdning via USB och nätverksbaserad innehållshantering som tillval. Automatisk prisuppdatering kräver den programvara och integration med butikens system som beskrivs på produktsidan; en nätverksanslutning ensam ger inte detta arbetsflöde.

Dra kablarna utanför monterings- och demonteringsvägen och håll kontakterna åtkomliga genom serviceöppningen. I inredning med flera skärmar märks varje skärm och tillhörande el- och datakablar, så att alla anslutningar inte behöver spåras vid ett byte.

5. Stänger den färdiga inredningen in värme runt skärmen?

Planera både en väg för värmeavledning och en kabelväg. 35-tumsmodellen är specificerad för inomhusdrift vid 0–45°C, och bakritningen visar ventilationsperforeringar. Inredningen runt skärmen måste låta värmen lämna detta område.

Håll perforeringarna fria från dekorpaneler, lagrade varor och kabelbuntar. Placera andra värmekällor, exempelvis drivdon till hyllbelysning, bort från skärmens ventilationsområde och undvik en sluten ficka bakom skärmen.

Utvärdera skärmen med inredningens paneler stängda och närliggande utrustning i drift. Mät både luften runt den monterade skärmen och rumstemperaturen under provkörningen. Ett svalt butiksgolv säger inget om temperaturen inne i belyst, sluten inredning, och skärmens driftgräns på 45°C är ingen måltemperatur för inredningen.

Om värme samlas, ändra ventilationsvägen eller placeringen av närliggande värmekällor innan inredningskonstruktionen frisläpps. Ett större dolt hålrum hjälper bara om det faktiskt bidrar till värmeavledningen.

6. Vilka innehållsmått behöver formgivaren?

Ge formgivaren panelens nativa pixelmått tillsammans med den aktiva bildytans mått. YJC-350-SD har 3840 × 200 pixlar på en aktiv yta om cirka 877,82 × 45,75 mm. Den tillgängliga höjden liknar därför en hyllremsa mer än en affisch på en tv-skärm.

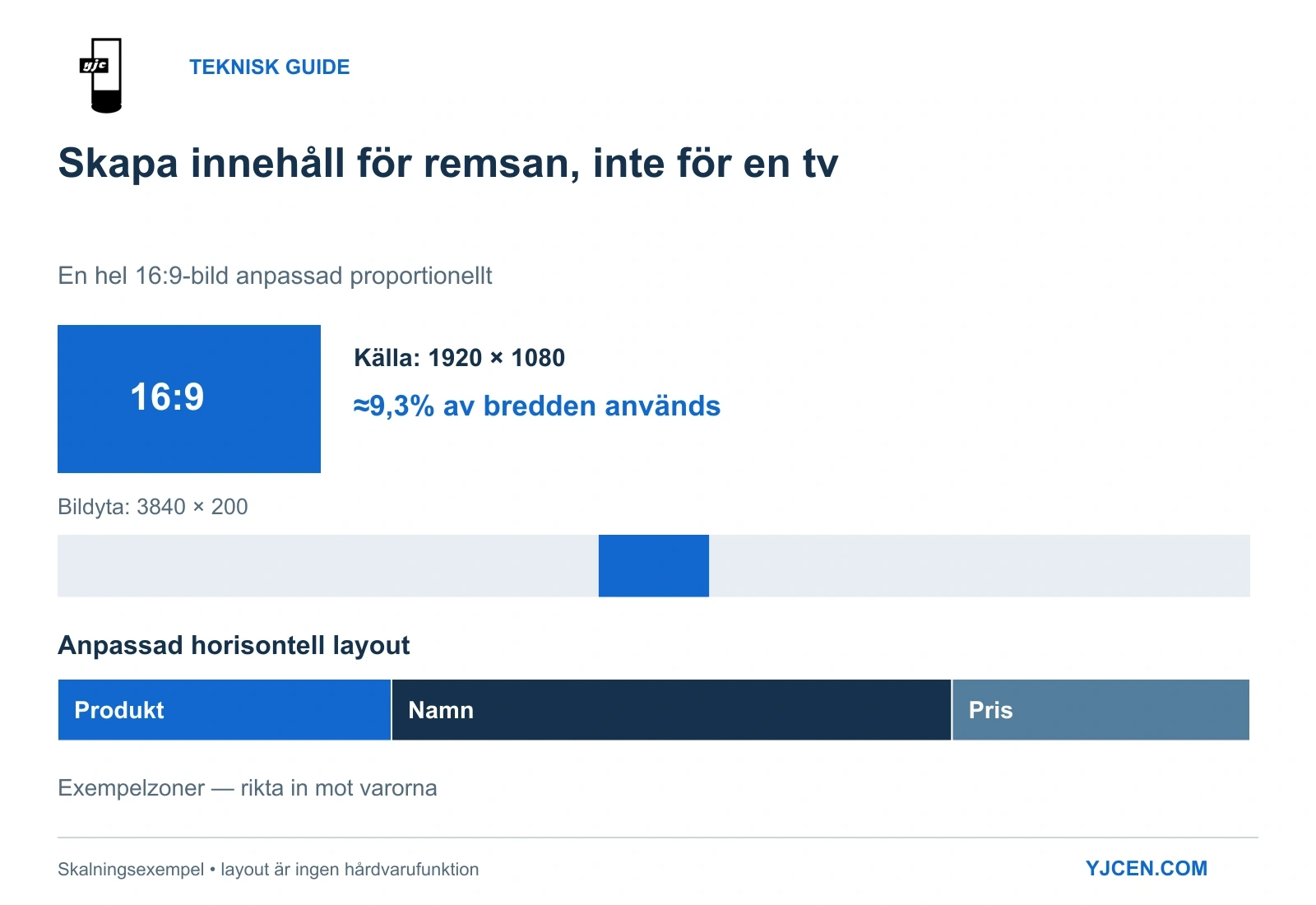

En enkel skalningsberäkning visar effekten. En hel bild på 1920 × 1080 pixlar som anpassas proportionellt till en bildyta på 3840 × 200 pixlar upptar cirka 356 × 200 pixlar, alltså bara ungefär 9,3% av bredden. Om samma bild tvingas fylla remsan förvrängs proportionerna, medan beskärning tar bort delar av layouten.

Skapa i stället en horisontell layout för remsan. Ge produktbild, namn och pris egna ytor och rikta produktspecifika zoner mot varorna nedanför.

Använd panelens nativa mått som referens för layouten och exportera slutliga mediefiler i format som den valda spelaren stöder. Vår guide till bildformat för digital signage förklarar samspelet mellan grafik, uppspelningszoner och skärminställningar.

Visa kantmarkeringar och de längsta förväntade produktnamnen genom den färdiga fronten under provbygget. Då upptäcks både fysisk skymning och innehållsproblem medan frontlister och layout fortfarande kan ändras.

7. Vad ska godkännas före serieproduktion?

Bygg en representativ inredningsmodul med avsedd skärm, monteringsdelar, anslutna kablar, belysning och dekorativ front. Godkänn den i monterat skick med kontrollerna nedan.

Spara godkänd ritningsrevision, skärmmodell, monteringsdetaljer, innehållsfil och uppdateringsrutin tillsammans, så att serieproduktionen motsvarar den godkända lösningen.

Planerar du en avlång skärm i nästa butiksinredning?

För att integrera en LCD-skärm för hyllkant i ny inredning, skicka tillgänglig bredd, höjd och djup, en fram- och sidoritning, avsedd inomhusmiljö, antal och installationsland till YJCEN. Ange även tänkt servicesida, placering av el/nätverk och ett innehållsexempel.

Vi kan bedöma skärmformat och konfiguration utifrån underlaget och tillhandahålla motsvarande specifikationer och måttritningar för inredningsprojekteringen.
