لدمج شاشة LCD شريطية، صمّم التجهيز حول أبعاد هيكل الشاشة بالكامل ومساحة العرض الفعلية ومسار إخراجها للصيانة، قبل قص الواجهة. في مجموعة شاشات LCD الشريطية من YJCEN، قد يتقارب عرض الصورة في شاشة رفيعة لحافة الرف ولوحة ترويجية أعلى، لكن كلًّا منهما يحتاج إلى فتحة مختلفة تمامًا. يستخدم هذا الدليل طرازات YJCEN موثّقة لتنسيق الرسومات الميكانيكية والطاقة والتهوية والمحتوى قبل تصنيع أول وحدة.
1. ما الأبعاد التي تحدد ملاءمة الشاشة للمساحة؟
ابدأ بعرض الشاشة وارتفاعها الكليين، ثم حدّد مساحة العرض الفعلية داخل هذا الإطار. يفيد القياس القطري في تحديد الطراز، لكنه لا يبيّن لمصنّع تجهيزات المتجر ارتفاع الفتحة المطلوبة في الواجهة.

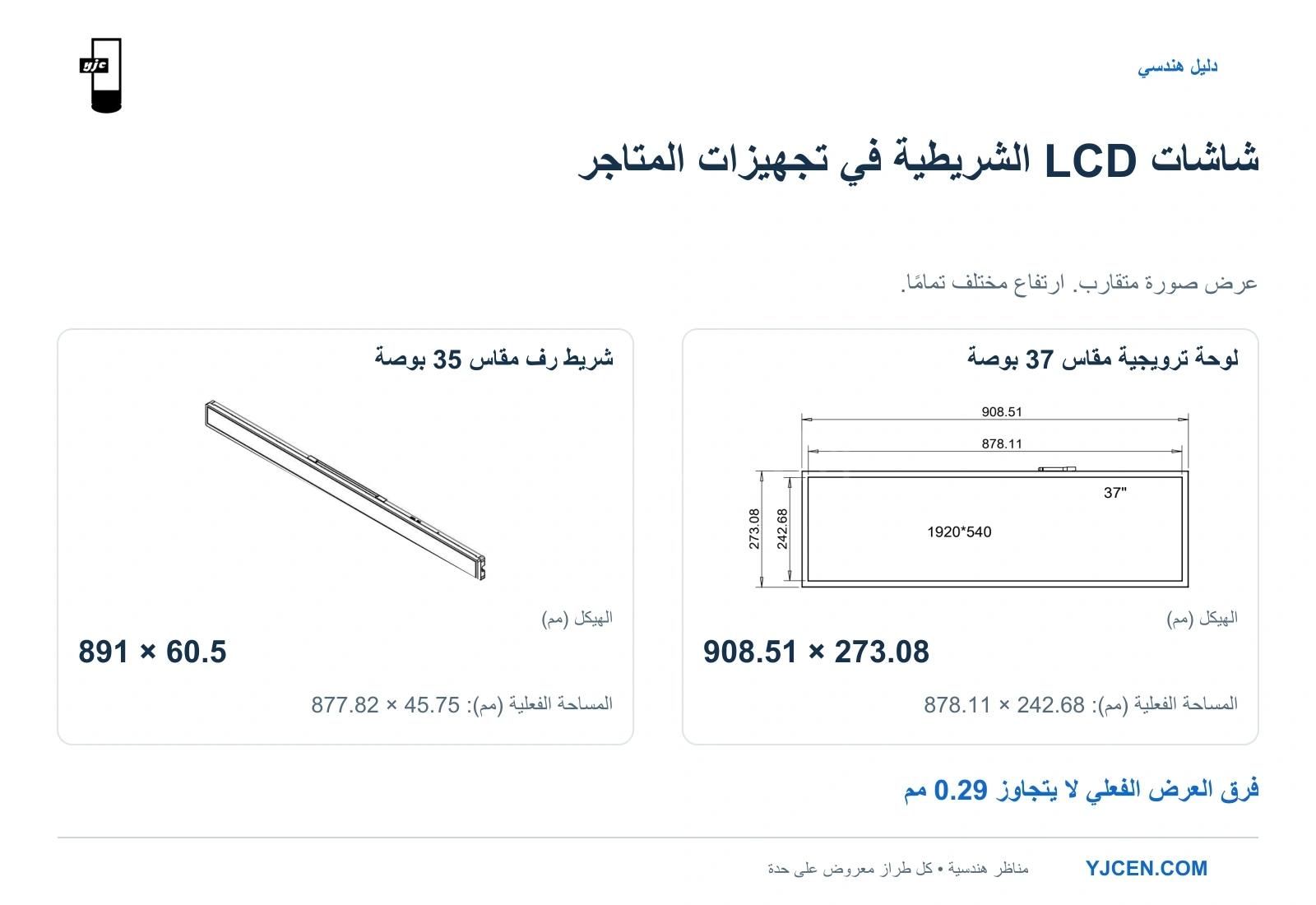

يوضح تكوينان من YJCEN أهمية ذلك. تستند القيم أدناه إلى مواصفات طراز YJC-350-SD مقاس 35 بوصة و مواصفات طراز YJC-370-SD مقاس 37 بوصة، مع مطابقة الأبعاد الأمامية بالرسومات الخاصة بكل طراز.
| البعد أو المواصفة | 35 بوصة — YJC-350-SD | 37 بوصة — YJC-370-SD |
|---|---|---|
| العرض الأمامي الكلي | 891 mm | 908.51 mm |
| الارتفاع الأمامي الكلي | 60.5 mm | 273.08 mm |
| عرض مساحة العرض الفعلية | 877.82 mm | 878.11 mm |
| ارتفاع مساحة العرض الفعلية | 45.75 mm | 242.68 mm |
| الدقة الأصلية للوحة | 3840 × 200 بكسل | 1920 × 540 بكسل |
| الوزن الصافي | 3 كجم | 8 كجم |
لا يتجاوز الفرق بين عرضَي مساحة العرض الفعلية 0.29 مم، بينما يزيد ارتفاع هيكل طراز 37 بوصة بمقدار 212.58 مم. لذلك، يؤثر الانتقال من 35 إلى 37 بوصة في المساحة أعلى المنتجات أو أسفلها أكثر بكثير من تأثيره في عرض الصورة.
يُعدّ مقاس 35 بوصة نقطة بداية أنسب لشريط منخفض الارتفاع على واجهة الرف. أما اللوحة الترويجية الأعلى التي تحتاج إلى صور منتجات وعدة أسطر من المعلومات، فيوفر لها مقاس 37 بوصة مساحة عرض رأسية أكبر، بشرط أن يستوعب التجهيز ارتفاعها ووزنها.
احسم هذا الاختيار قبل إعداد التفاصيل الإنشائية للتجهيز. وإذا لم يُحسم موضع الشاشة بعد، يوضح دليل توزيع شاشات السوبرماركت كيف تخدم مواضع الرفوف ونهايات الممرات والكاونترات قرارات شراء مختلفة.
2. كيف ترتبط فتحة الواجهة بمساحة العرض الفعلية؟

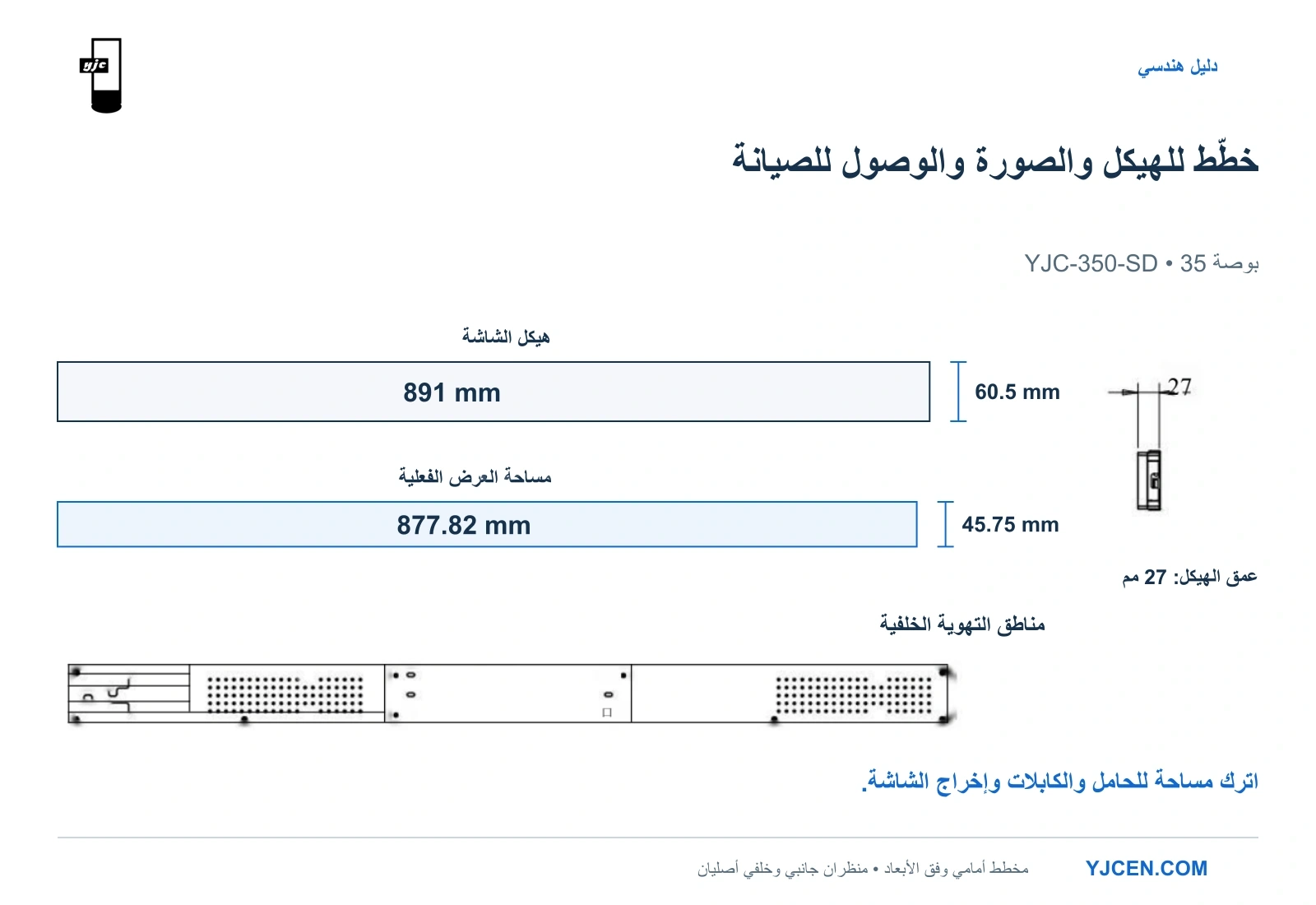

ارسم هيكل الشاشة والصورة المرئية كإطارين منفصلين. بالنسبة إلى طراز 35 بوصة، يوضح رسم الأبعاد هيكلًا بأبعاد أمامية 891 × 60.5 مم، يحيط بمساحة عرض فعلية تبلغ 877.82 × 45.75 مم.
يبلغ الفرق الكلي 13.18 مم في العرض و14.75 مم في الارتفاع. هذه فروق بين الهيكل ومساحة العرض، وليست خلوصًا للتركيب أو سماحية للقص.
استخدم ثلاثة عناصر منفصلة في رسم التجهيز:
| عنصر الرسم | ما الذي يحدده؟ |
|---|---|
| الإطار الخارجي لهيكل الشاشة | المساحة التي يشغلها الهيكل وموضعه بالنسبة إلى التجهيز |
| إطار مساحة العرض الفعلية | الموضع الذي يجب أن تظهر فيه الصورة كاملة |
| فتحة الواجهة وتفاصيل التثبيت | كيفية التقاء التشطيب الزخرفي بالشاشة مع السماح بالتركيب والفك |
حدّد فتحة الواجهة بناءً على موضع الصورة وسُمك الواجهة وزوايا المشاهدة المقصودة. فقد تحجب حافة زخرفية عميقة المحتوى عند أطراف الصورة عندما يقترب المتسوق من الجانب، حتى لو ظهرت الصورة كاملة من الأمام.
اجعل الحليات قابلة للفك في المواضع التي تعترض مسار الصيانة. وينبغي تحديد التداخلات والسماحيات في رسم الإنتاج بعد تجميع الشاشة وحاملها والحليات في أول وحدة.
3. ما العمق ومساحة الفك اللازمان للتركيب؟
خصّص مساحة للشاشة ووسيلة تثبيتها والكابلات المتصلة بها كوحدة واحدة. يحدد رسم طراز 35 بوصة عمق الهيكل بـ27 مم، لكن تجويفًا بعمق 27 مم فقط لا يترك مساحة إضافية للحامل أو بروز القابس أو انحناء الكابل.
يُظهر المنظر الخلفي أيضًا مناطق مثقبة يجب أن تبقى متصلة بمسار تهوية. إن وضع لوح خلفي متصل ملاصق لهذه المناطق يغيّر ظروف التركيب، حتى لو كانت الشاشة ملائمة لفتحة الواجهة.
يوضح دليل تركيب سلسلة YJCEN تثبيت صفيحة التركيب أولًا، ثم تعشيق الشاشة فيها. طبّق منطق التجميع نفسه على وسيلة التثبيت المختارة داخل التجهيز: وفّر مساحة لحركة التعشيق، ولعكس هذه الحركة عند إخراج الشاشة.
اختر حاملًا قابلًا للفك أو لوحة خدمة عندما يتعذر الوصول إلى خلف التجهيز. انقل وزن الشاشة عبر وسيلة تثبيتها إلى الهيكل الحامل للتجهيز، بدلًا من تحميله على الحليات الزخرفية للواجهة.
تكون التفاصيل الميكانيكية جاهزة للنموذج التجريبي عندما تُظهر كيف يصل الفني إلى نقاط التثبيت، ويفصل الكابلات، ويُخرج الشاشة. استخدم رسم التجميع لتحديد نقاط التثبيت والمثبتات وخلوص الكابلات وفجوات التهوية للتكوين المختار.
4. ما توصيلات الطاقة والمحتوى التي يجب توفيرها؟
تذكر مواصفات التكوين الموثّق YJC-350-SD تغذية AC 100–240 V بتردد 50/60 Hz، ومزوّد طاقة مدمجًا، ومدخلَي USB، واتصال Wi-Fi/LAN. خطّط لموضع تغذية يسهل الوصول إليه ومسار للكابلات بناءً على هذا التكوين.
اختر طريقة تحديث المحتوى أثناء تصميم التجهيز:
| طريقة التحديث المقصودة | ما الذي تتطلبه في التجهيز؟ |
|---|---|
| تحميل الموظفين ملفات الصور والفيديو عبر USB | إتاحة منفذ USB دون تفكيك حامل الشاشة |
| تحديث المحتوى عبر الشبكة | إيصال اتصال الشبكة المختار إلى موضع الشاشة وإتاحة الوصول للإعداد والصيانة |
| توفير الأسعار من نظام أعمال المتجر | إدراج التطبيق وربط البيانات ضمن نطاق المشروع إلى جانب أجهزة العرض |
يشرح دليل الطراز تحميل الوسائط عبر USB وإدارة المحتوى عبر الشبكة كخيار إضافي. ويتطلب التحديث التلقائي للأسعار البرنامج والربط مع نظام المتجر المذكورين في صفحة المنتج؛ فالاتصال بالشبكة وحده لا يوفّر هذا المسار التشغيلي.
مرّر الكابلات خارج مسار التركيب والفك، وأبقِ الموصلات قابلة للوصول عبر فتحة الخدمة. وفي التجهيزات متعددة الشاشات، ضع علامات على كل شاشة وكابلات الطاقة والبيانات التابعة لها، حتى لا يتطلب الاستبدال تتبع جميع التوصيلات.
5. هل يحبس التجهيز النهائي الحرارة حول الشاشة؟
صمّم التجويف بحيث يوفّر مسارًا لتصريف الحرارة إلى جانب مسار الكابلات. طراز 35 بوصة مخصص للتشغيل الداخلي عند 0–45°C، ويُظهر رسمه الخلفي ثقوب تهوية؛ لذا يجب أن يتيح التجهيز المحيط خروج الحرارة من هذه المنطقة.
أبقِ ثقوب التهوية بعيدة عن الألواح الزخرفية والبضائع المخزنة وحزم الكابلات. ضع مصادر الحرارة الأخرى، مثل مشغّلات إضاءة الرفوف، بعيدًا عن منطقة تهوية الشاشة، وتجنب تكوين جيب مغلق خلفها.
اختبر الشاشة مع إغلاق ألواح التجهيز وتشغيل المعدات المجاورة. قِس حرارة الهواء حول الشاشة المركبة وحرارة الغرفة أثناء التجربة؛ فبرودة صالة البيع لا تحدد الحرارة داخل تجهيز مغلق ومضاء، كما أن حد تشغيل الشاشة البالغ 45°C ليس درجة حرارة مستهدفة للتجويف.
إذا تراكمت الحرارة، عدّل مسار التهوية أو موضع مصادر الحرارة المجاورة قبل اعتماد التصميم للإنتاج. ولا يفيد تكبير التجويف المخفي إلا إذا أسهم فعلًا في تصريف الحرارة.
6. ما أبعاد المحتوى التي يحتاجها المصمم؟
زوّد المصمم بأبعاد البكسل الأصلية وأبعاد مساحة العرض الفعلية معًا. في YJC-350-SD، تبلغ الدقة 3840 × 200 بكسل على مساحة فعلية تقارب 877.82 × 45.75 مم، لذا فإن الارتفاع المتاح أقرب إلى شريط رف منه إلى ملصق على شاشة تلفاز.

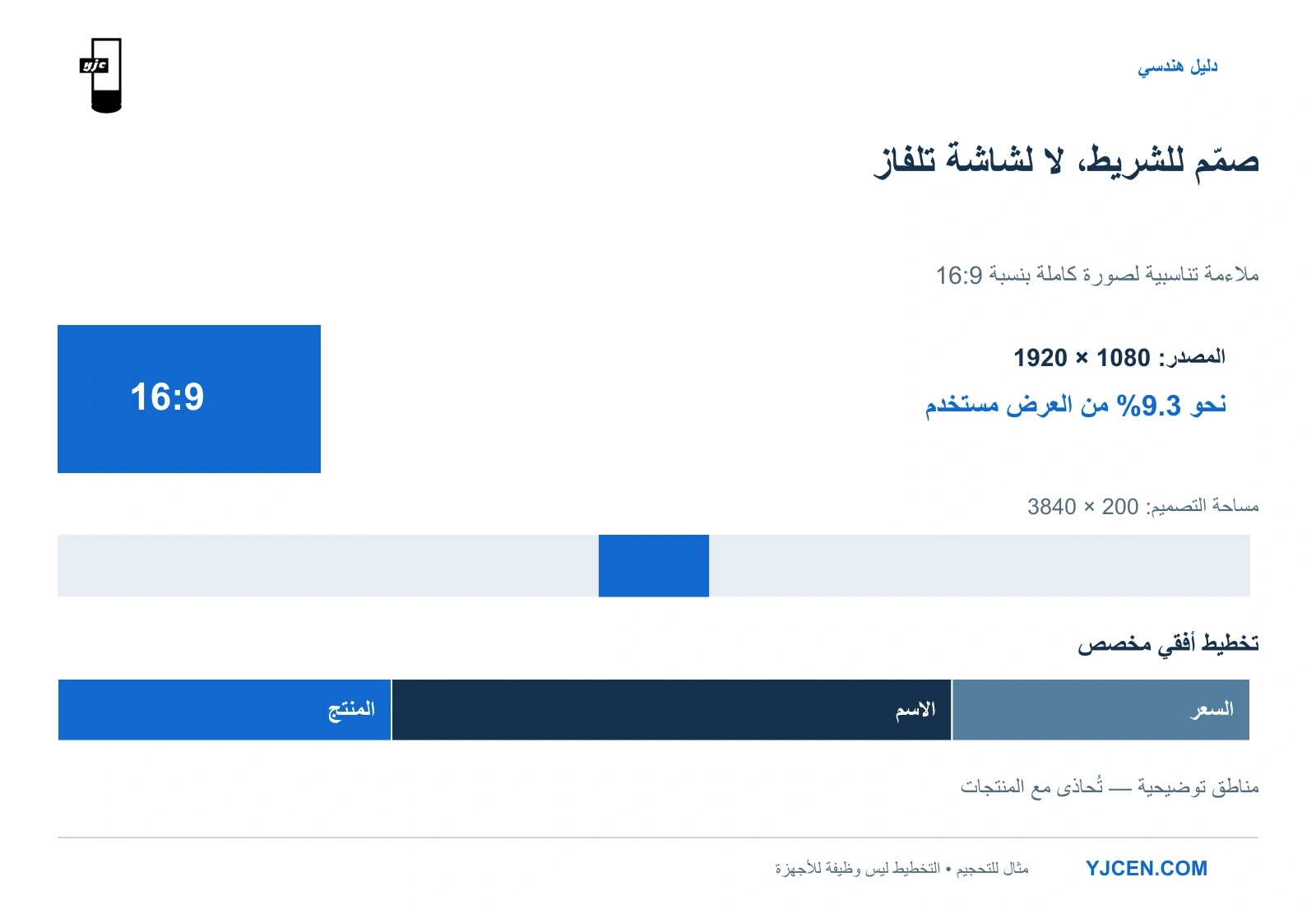

يوضح حساب بسيط للتحجيم النتيجة: صورة كاملة بدقة 1920 × 1080 بكسل تُلائم تناسبيًا مساحة 3840 × 200 بكسل ستشغل نحو 356 × 200 بكسل، أي نحو 9.3% فقط من عرض المساحة. إجبار الصورة نفسها على ملء الشريط يشوّه نسبها، بينما يؤدي قصّها إلى حذف جزء من التصميم.
صمّم تخطيطًا أفقيًا مخصصًا للشريط. خصّص مساحة منفصلة لصورة المنتج واسمه وسعره، وحاذِ المناطق الخاصة بكل منتج مع البضائع الموجودة أسفلها.
استخدم الأبعاد الأصلية للوحة مرجعًا للتصميم، مع تصدير الملفات النهائية بصيغ يدعمها مشغّل الوسائط المختار. يشرح دليل نسب أبعاد شاشات اللافتات الرقمية العلاقة بين التصميم ومناطق التشغيل وإعدادات الشاشة.
خلال تجربة التجهيز، اعرض علامات عند حواف الصورة وأطول أسماء المنتجات المتوقعة من خلال الواجهة المكتملة. يكشف ذلك حجب الصورة ومشكلات المحتوى بينما لا يزال تعديل الحليات والتصميم ممكنًا.
7. ما الذي ينبغي اعتماده قبل إنتاج الدفعة كاملة؟
اصنع نموذجًا ممثلًا للتجهيز يشمل الشاشة المقصودة وأجزاء التثبيت والكابلات المتصلة والإضاءة والتشطيب الزخرفي. اعتمده بعد تجميعه باستخدام الفحوص التالية.
| فحص النموذج | ما الذي يثبته نجاح الفحص؟ |
|---|---|
| تركيب الشاشة وإخراجها | إمكانية الوصول إلى المثبتات والموصلات وتنفيذ حركة الإخراج عبر مسار الصيانة المحدد |
| عرض علامات الحواف ونموذج المحتوى النهائي | إظهار الواجهة لمساحة الصورة المطلوبة وبقاء الأسعار وأسماء المنتجات مقروءة من مواضع المشاهدة المقصودة |
| تشغيل التجهيز كاملًا مع الإضاءة والمعدات الأخرى | إبقاء الشاشة ضمن ظروف التشغيل المحددة في تكوينها النهائي |
| تنفيذ تحديث المحتوى بالطريقة المقصودة | قدرة الموظفين أو نظام الشبكة على إيصال المحتوى البديل عبر التجهيز المركّب |
احفظ نسخة الرسم المعتمدة وطراز الشاشة وتفاصيل التثبيت وملف المحتوى وإجراء التحديث معًا، لضمان مطابقة وحدات الإنتاج للتكوين المعتمد.
هل تخطط لدمج شاشة شريطية في تجهيز متجرك القادم؟
لدمج شاشة LCD لحافة الرف في تجهيز جديد، أرسل إلى YJCEN العرض والارتفاع والعمق المتاح، ورسمًا أماميًا وجانبيًا، والبيئة الداخلية المقصودة، والكمية، وبلد التركيب. أرفق جهة الوصول المقترحة للصيانة، وموضع الطاقة والشبكة، ونموذجًا للمحتوى.
يمكننا مراجعة مقاس الشاشة وتكوينها وفق هذه المعطيات، وتوفير المواصفات ورسومات الأبعاد المناسبة لتصميم التجهيز.
