Stretched-LCD-Displays in Ladenbauelemente integrieren

Planen Sie das Ladenbauelement um das vollständige Displaygehäuse, die sichtbare Bildfläche und den Ausbauweg herum, bevor Sie die Blende zuschneiden. Bei YJCENs LCD-Displays im Streifenformat können eine schmale Regalleiste und ein höheres Werbedisplay nahezu dieselbe aktive Bildbreite haben, aber sehr unterschiedliche Ausschnitte benötigen. Dieser Leitfaden nutzt dokumentierte YJCEN-Modelle, um Zeichnungen, Stromversorgung, Belüftung und Inhalte vor dem ersten Musteraufbau aufeinander abzustimmen.

1. Welche Maße entscheiden darüber, ob das Display passt?

Beginnen Sie mit Breite und Höhe des vollständigen Displays und tragen Sie die aktive Bildfläche innerhalb dieses Umrisses ein. Die Bildschirmdiagonale hilft bei der Modellzuordnung, sagt einem Ladenbauer aber nicht, wie hoch der frontseitige Ausschnitt sein muss.

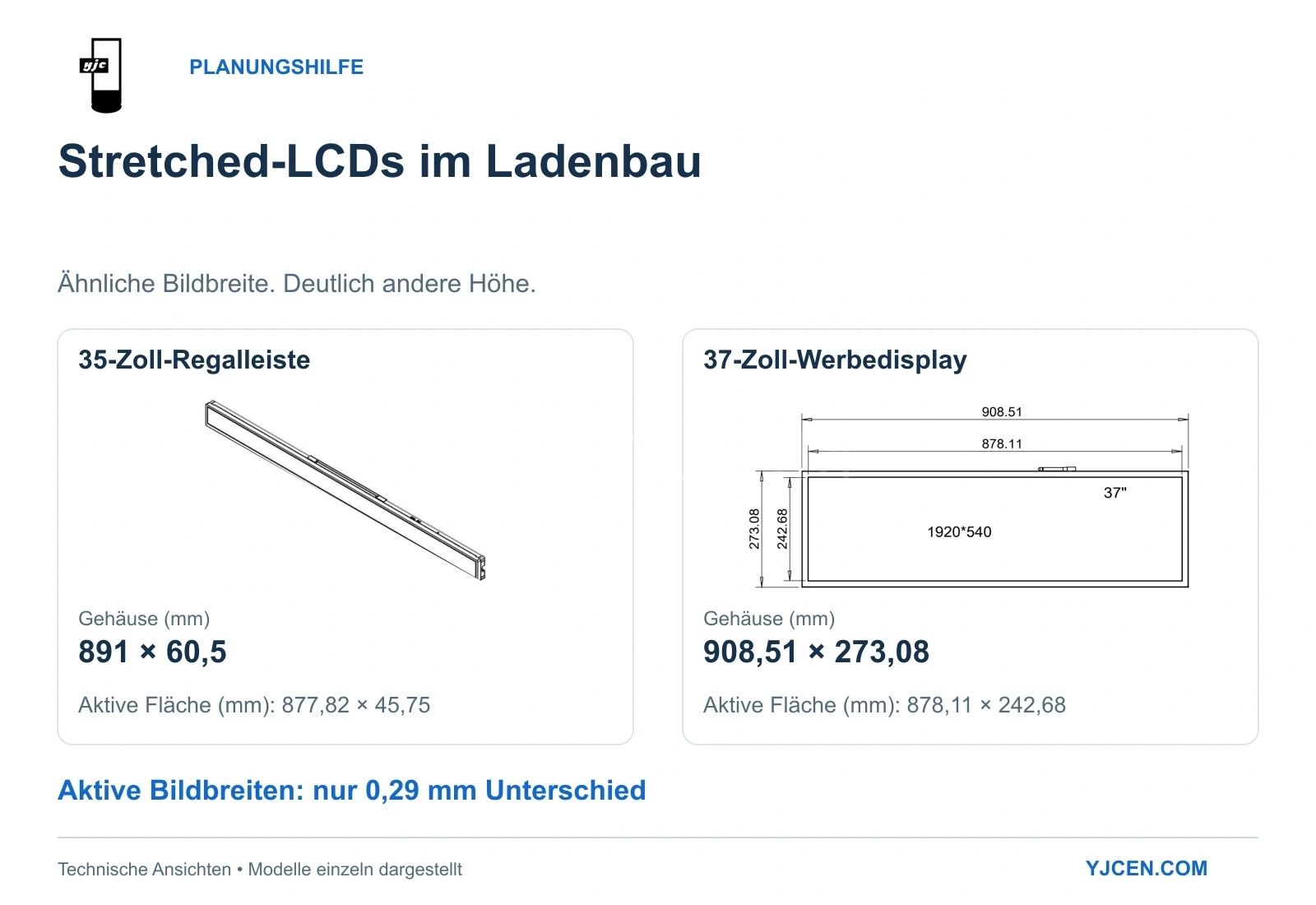

Zwei YJCEN-Konfigurationen verdeutlichen diesen Unterschied. Die folgenden Werte stammen aus dem Datenblatt des 35-Zoll-Modells YJC-350-SD und dem Datenblatt des 37-Zoll-Modells YJC-370-SD; die Frontmaße wurden mit den jeweiligen Zeichnungen abgeglichen.

Die aktiven Bildbreiten unterscheiden sich nur um 0,29 mm, das Gehäuse des 37-Zoll-Modells ist jedoch 212,58 mm höher. Der Wechsel von 35 auf 37 Zoll verändert daher den Platzbedarf über oder unter der Ware deutlich stärker als die Bildbreite.

Für eine flache Leiste an der Regalkante ist das 35-Zoll-Format der sinnvollere Ausgangspunkt. Für eine höhere Werbefläche mit Produktfotos und mehreren Informationszeilen bietet das 37-Zoll-Format mehr vertikale Bildfläche, sofern das Ladenbauelement dessen Höhe und Gewicht aufnehmen kann.

Treffen Sie diese Entscheidung vor der Detailplanung des Gehäuses. Wenn der Displaystandort noch offen ist, erläutert unser Leitfaden zur Displayplatzierung im Supermarkt die Wirkung von Displays am Regal, am Gondelkopf und an der Theke auf Kaufentscheidungen.

2. Wie wird der Blendenausschnitt auf die aktive Bildfläche abgestimmt?

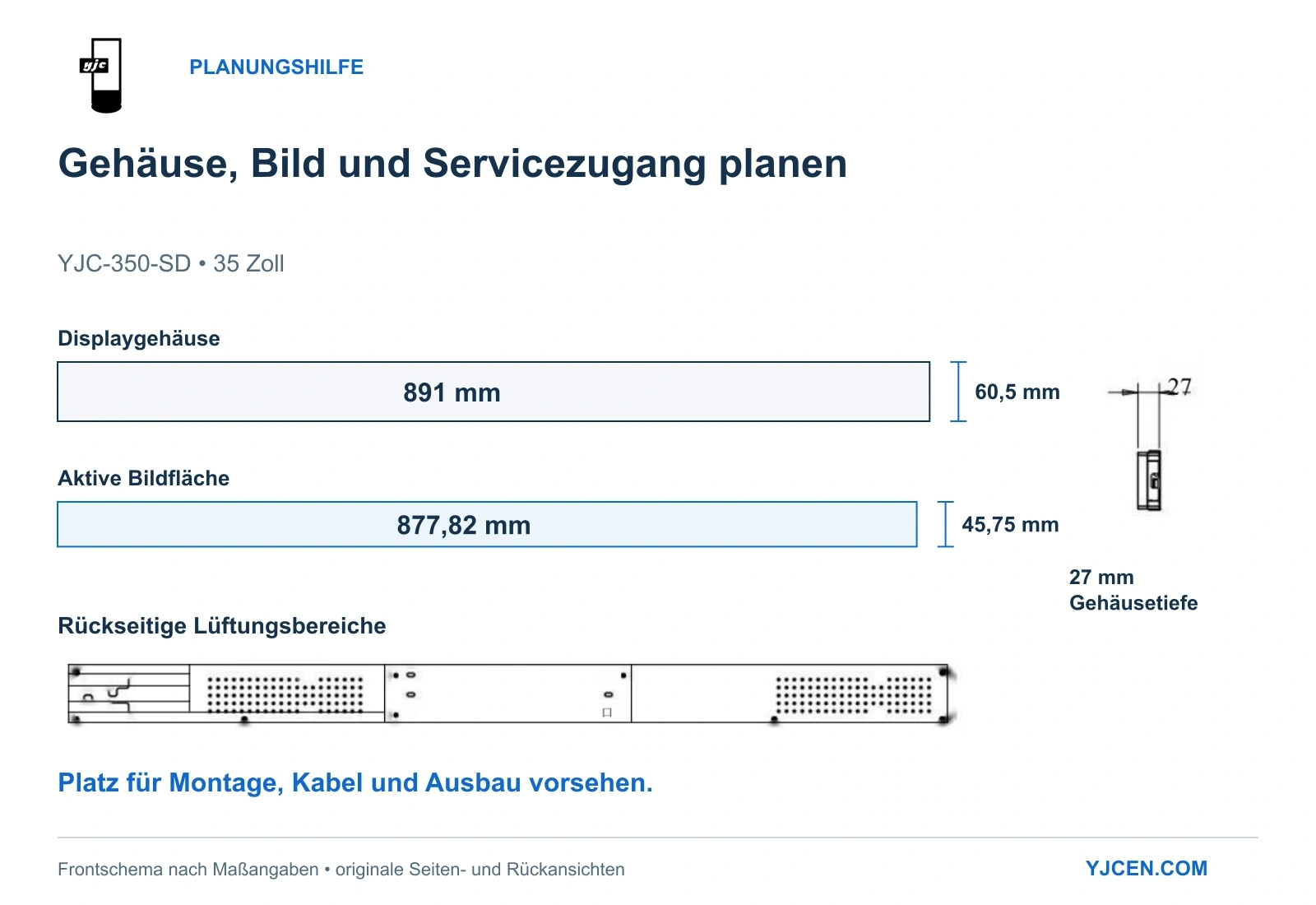

Zeichnen Sie Displaygehäuse und sichtbare Bildfläche als getrennte Umrisse. Beim 35-Zoll-Modell zeigt die Maßzeichnung eine Front von 891 × 60,5 mm um eine aktive Bildfläche von 877,82 × 45,75 mm.

Die Gesamtdifferenzen betragen 13,18 mm in der Breite und 14,75 mm in der Höhe. Diese Werte beschreiben den Unterschied zwischen Gehäuse und Bildfläche, nicht das Einbauspiel oder eine Zuschnitttoleranz.

Führen Sie drei getrennte Elemente in der Zeichnung des Ladenbauelements:

Legen Sie den Blendenausschnitt anhand der Bildposition, der Blendenstärke und der vorgesehenen Blickwinkel fest. Ein tief vorspringender Rand kann Bildinhalte verdecken, wenn Kunden seitlich herantreten, obwohl das Bild von vorn vollständig sichtbar ist.

Gestalten Sie Verkleidungsteile abnehmbar, wenn sie den Wartungszugang kreuzen. Die Fertigungszeichnung sollte Überdeckungen und Toleranzen festlegen, nachdem Display, Halterung und Blende im ersten Muster zusammengebaut wurden.

3. Wie viel Tiefe und Ausbauplatz benötigt die Installation?

Planen Sie Display, Halterung und angeschlossene Leitungen als eine Baugruppe. Die Zeichnung des 35-Zoll-Modells nennt eine Gehäusetiefe von 27 mm; ein nur 27 mm tiefer Einbauraum bietet jedoch keinen zusätzlichen Platz für Halterung, Steckerüberstand oder Kabelbiegung.

Die Rückansicht zeigt außerdem perforierte Bereiche, die an einen Belüftungsweg angeschlossen bleiben müssen. Eine unmittelbar anliegende, geschlossene Möbelrückwand würde die Einbaubedingungen verändern, auch wenn das Display in den Frontausschnitt passt.

Der Montageleitfaden der Serie von YJCEN zeigt, dass zuerst die Montageplatte befestigt und anschließend das Display eingehängt wird. Übertragen Sie diese Reihenfolge auf die gewählte Einbaulösung: Es muss Platz zum Einhängen und für die umgekehrte Bewegung beim Ausbau bleiben.

Wählen Sie einen abnehmbaren Träger oder eine Wartungsblende, wenn die Rückseite später nicht erreichbar ist. Leiten Sie das Displaygewicht über die Halterung in die tragende Möbelstruktur ein, statt die dekorative Frontblende als Träger zu verwenden.

Das mechanische Detail ist für einen Musteraufbau bereit, wenn es zeigt, wie der Monteur Befestigungen erreicht, Leitungen trennt und das Display herausnimmt. Legen Sie in dieser Zusammenbauzeichnung Befestigungspunkte, Verbindungsmittel, Kabelräume und Lüftungsspalte für die gewählte Lösung fest.

4. Welche Strom- und Datenanschlüsse muss das Ladenbauelement vorsehen?

Für die dokumentierte Konfiguration YJC-350-SD nennt das Datenblatt AC 100–240 V bei 50/60 Hz, ein integriertes Netzteil, zwei USB-Anschlüsse und WLAN/LAN. Planen Sie den zugänglichen Stromanschluss und die Kabelführung entsprechend.

Wählen Sie das Aktualisierungsverfahren bereits während der Möbelplanung:

Das Modellhandbuch beschreibt das Laden von Medien per USB und optionales vernetztes Content-Management. Automatische Preisaktualisierungen benötigen die auf der Produktseite beschriebene Software und Systemintegration; allein der Netzwerkanschluss stellt diesen Ablauf nicht bereit.

Führen Sie Leitungen außerhalb des Ein- und Ausbauwegs und halten Sie Steckverbinder über die Wartungsöffnung erreichbar. Kennzeichnen Sie bei mehreren Displays jede Einheit und ihre Strom- und Datenleitungen, damit beim Austausch nicht alle Verbindungen verfolgt werden müssen.

5. Staut sich im fertigen Ladenbauelement Wärme am Display?

Planen Sie neben dem Kabelweg auch einen Weg zur Wärmeabfuhr. Das 35-Zoll-Modell ist für Innenräume bei 0–45°C spezifiziert, und seine Rückansicht zeigt Lüftungsöffnungen; das umgebende Möbel muss die Wärme aus diesem Bereich abführen können.

Halten Sie diese Öffnungen frei von Verkleidungen, eingelagerter Ware und Kabelbündeln. Platzieren Sie andere Wärmequellen wie LED-Treiber der Regalbeleuchtung außerhalb des Lüftungsbereichs und vermeiden Sie einen abgeschlossenen Hohlraum hinter dem Display.

Prüfen Sie das Display mit geschlossenen Möbelverkleidungen und eingeschalteten benachbarten Geräten. Messen Sie beim Musterlauf sowohl die Luft am eingebauten Display als auch die Raumtemperatur: Eine kühle Verkaufsfläche sagt nichts über die Temperatur im beleuchteten, geschlossenen Möbel aus, und die Betriebsgrenze von 45°C ist keine anzustrebende Schranktemperatur.

Bei Wärmestau verbessern Sie den Belüftungsweg oder versetzen benachbarte Wärmequellen, bevor Sie die Konstruktion freigeben. Ein größerer verdeckter Hohlraum hilft nur, wenn er tatsächlich zur Wärmeabfuhr beiträgt.

6. Welche Inhaltsmaße braucht die Gestaltung?

Übergeben Sie die nativen Pixelmaße zusammen mit den Maßen der aktiven Bildfläche. Beim YJC-350-SD verteilen sich 3840 × 200 Pixel auf etwa 877,82 × 45,75 mm; die vertikale Fläche entspricht damit eher einer Regalleiste als einem Bildschirmplakat.

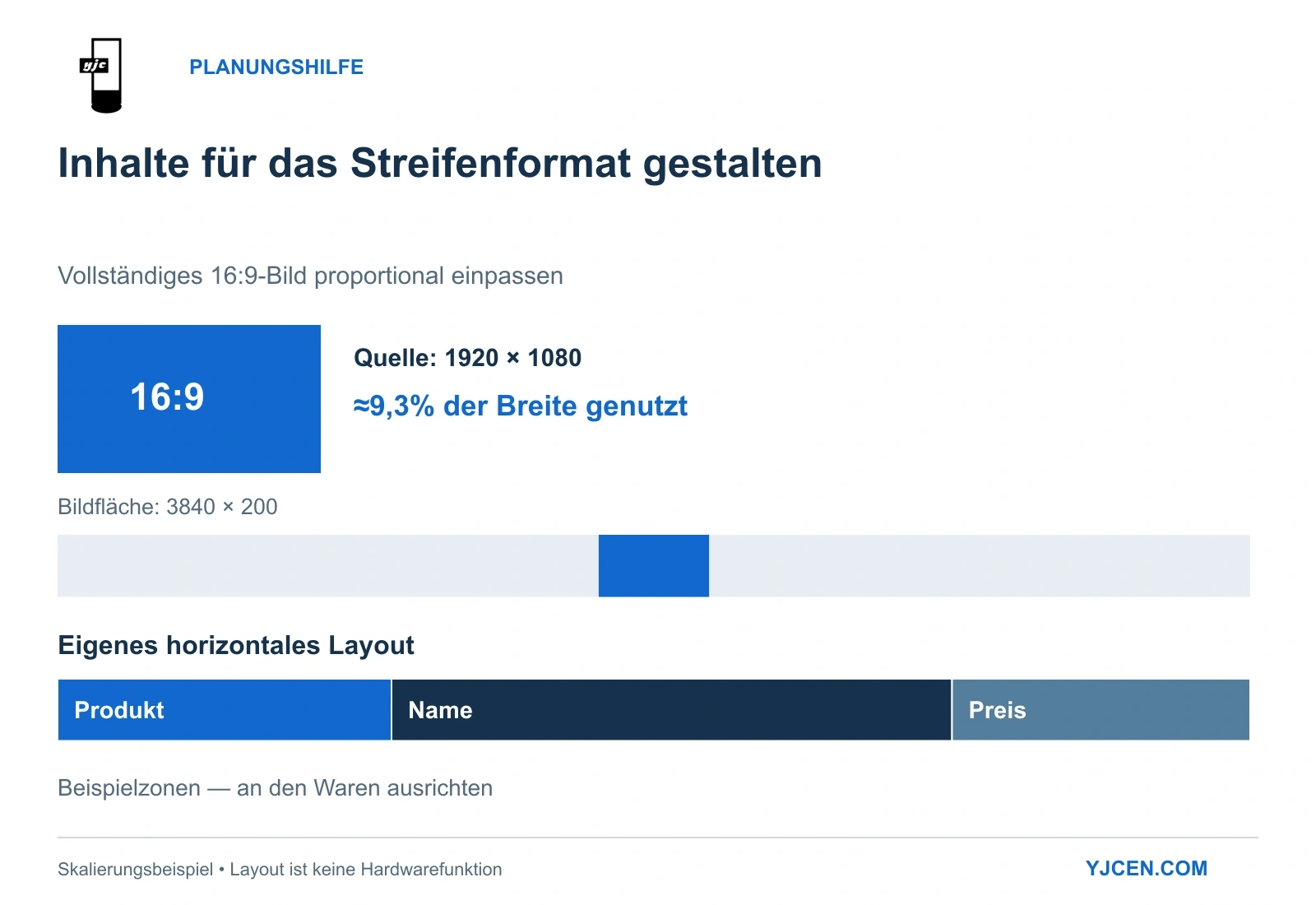

Eine einfache Skalierungsrechnung zeigt die Folge. Ein vollständiges Bild mit 1920 × 1080 Pixeln würde proportional in einer Fläche von 3840 × 200 Pixeln auf etwa 356 × 200 Pixel passen und damit nur rund 9,3% der Breite nutzen. Das Strecken über die gesamte Leiste würde die Proportionen verändern, während beim Zuschneiden Teile des Layouts verloren gingen.

Entwerfen Sie stattdessen ein horizontales Layout für die Leiste. Geben Sie Produktbild, Name und Preis jeweils ausreichend Platz und richten Sie produktspezifische Bereiche an der darunterstehenden Ware aus.

Verwenden Sie die nativen Panelmaße als Gestaltungsgrundlage und exportieren Sie die Medien in den vom gewählten Player unterstützten Formaten. Unser Leitfaden zu Display-Seitenverhältnissen erläutert das Zusammenspiel von Gestaltung, Wiedergabezonen und Anzeigeeinstellungen.

Zeigen Sie beim Musteraufbau Randmarkierungen und die längsten vorgesehenen Produktnamen durch die fertige Blende. So werden sowohl Verdeckungen als auch Inhaltsprobleme sichtbar, solange sich Verkleidung und Layout noch ändern lassen.

7. Was muss vor der Serienfertigung freigegeben werden?

Bauen Sie ein repräsentatives Muster mit dem vorgesehenen Display, den Montageteilen, angeschlossenen Leitungen, der Beleuchtung und der fertigen Verkleidung. Prüfen und genehmigen Sie es im zusammengebauten Zustand anhand der folgenden Punkte.

Speichern Sie den freigegebenen Zeichnungsstand, das Displaymodell, die Montagedetails, die Inhaltsdatei und das Aktualisierungsverfahren zusammen, damit die Seriengeräte dem genehmigten Muster entsprechen.

Planen Sie ein Stretched-Display für Ihr nächstes Ladenbauprojekt?

Für die Integration eines LCD-Displays an der Regalkante in ein neues Ladenbauelement senden Sie YJCEN die verfügbare Breite, Höhe und Tiefe, eine Front- und Seitenzeichnung, die vorgesehene Innenraumumgebung, Stückzahl und das Installationsland. Ergänzen Sie die Seite des Wartungszugangs, die Lage von Strom- und Netzwerkanschluss sowie Musterinhalte.

Anhand dieser Angaben können wir Format und Konfiguration prüfen und die passenden Spezifikationen und Maßzeichnungen für Ihre Konstruktion bereitstellen.
