Intégrer des écrans LCD étirés dans le mobilier commercial

Concevez le mobilier autour du boîtier complet, de la zone d’image visible et du trajet de dépose de l’écran LCD étiré avant de découper la façade. Pour les écrans LCD étirés de YJCEN, une bande étroite en bord de tablette et un panneau promotionnel plus haut peuvent avoir presque la même largeur d’image, mais nécessiter des ouvertures très différentes. Ce guide s’appuie sur des modèles YJCEN documentés pour coordonner plans mécaniques, alimentation, ventilation et contenus avant le premier prototype.

1. Quelles dimensions déterminent si l’écran peut être intégré ?

Commencez par la largeur et la hauteur de l’écran complet, puis placez la zone d’affichage active à l’intérieur de ce contour. La diagonale aide à identifier un modèle, mais elle n’indique pas au fabricant du mobilier la hauteur nécessaire de l’ouverture en façade.

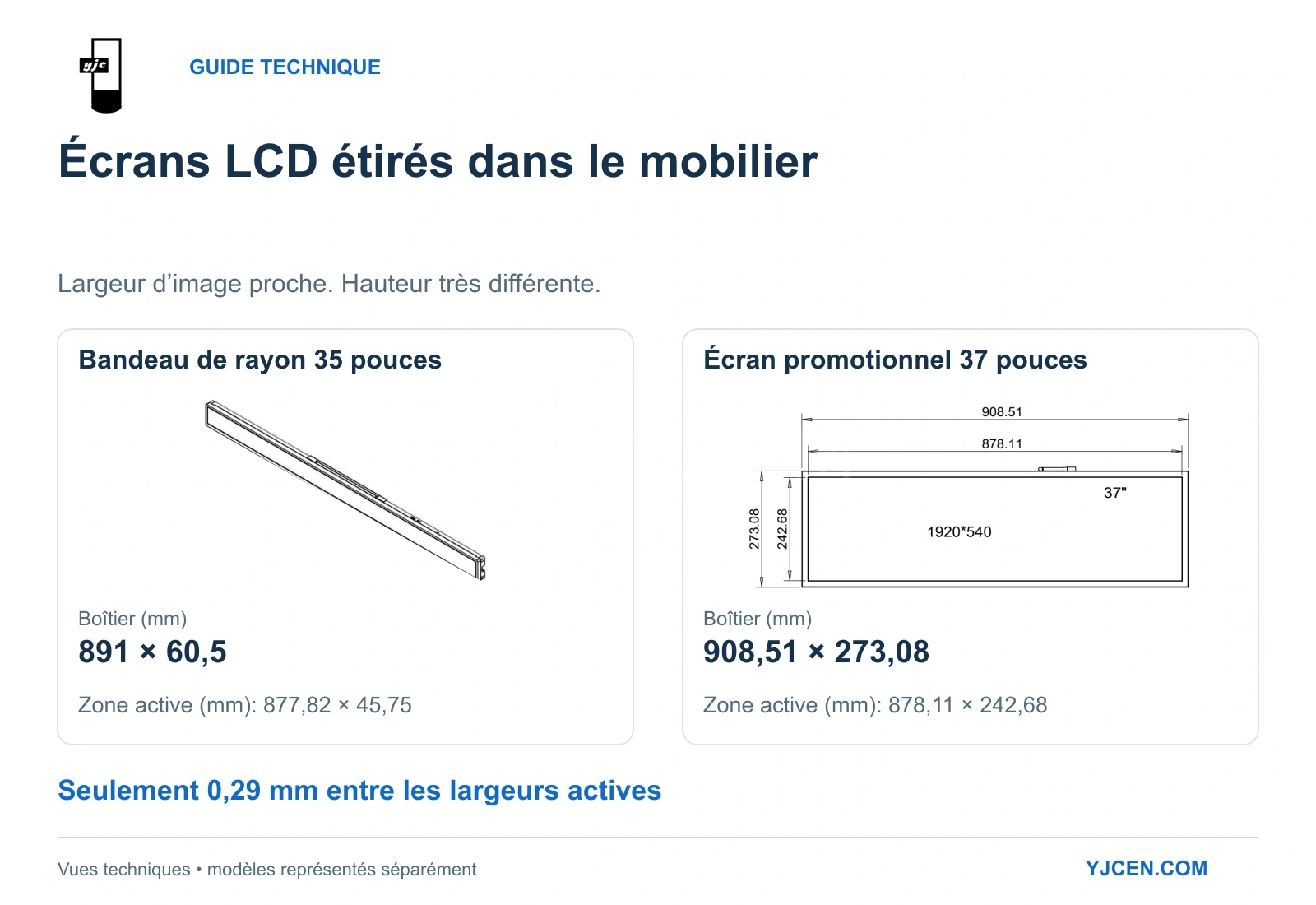

Deux configurations YJCEN illustrent ce point. Les valeurs ci-dessous proviennent de la fiche technique du YJC-350-SD de 35 pouces et de la fiche technique du YJC-370-SD de 37 pouces; les dimensions de face ont été recoupées avec les plans correspondants.

Leurs largeurs d’image active ne diffèrent que de 0,29 mm, alors que le boîtier de 37 pouces est plus haut de 212,58 mm. Passer de 35 à 37 pouces modifie donc beaucoup plus l’encombrement au-dessus ou au-dessous des produits que la largeur de l’image.

Pour une bande de faible hauteur en bord de tablette, le format 35 pouces constitue le point de départ le plus pertinent. Pour un panneau promotionnel plus haut, avec des photos de produits et plusieurs lignes d’information, le format 37 pouces offre davantage de hauteur d’image, à condition que le mobilier puisse accueillir son encombrement et son poids.

Faites ce choix avant de détailler le caisson. Si l’emplacement de l’écran reste à définir, notre guide d’implantation des écrans en supermarché explique comment les positions en rayon, en tête de gondole et au comptoir répondent à différentes décisions d’achat.

2. Comment dimensionner l’ouverture de façade par rapport à l’image active ?

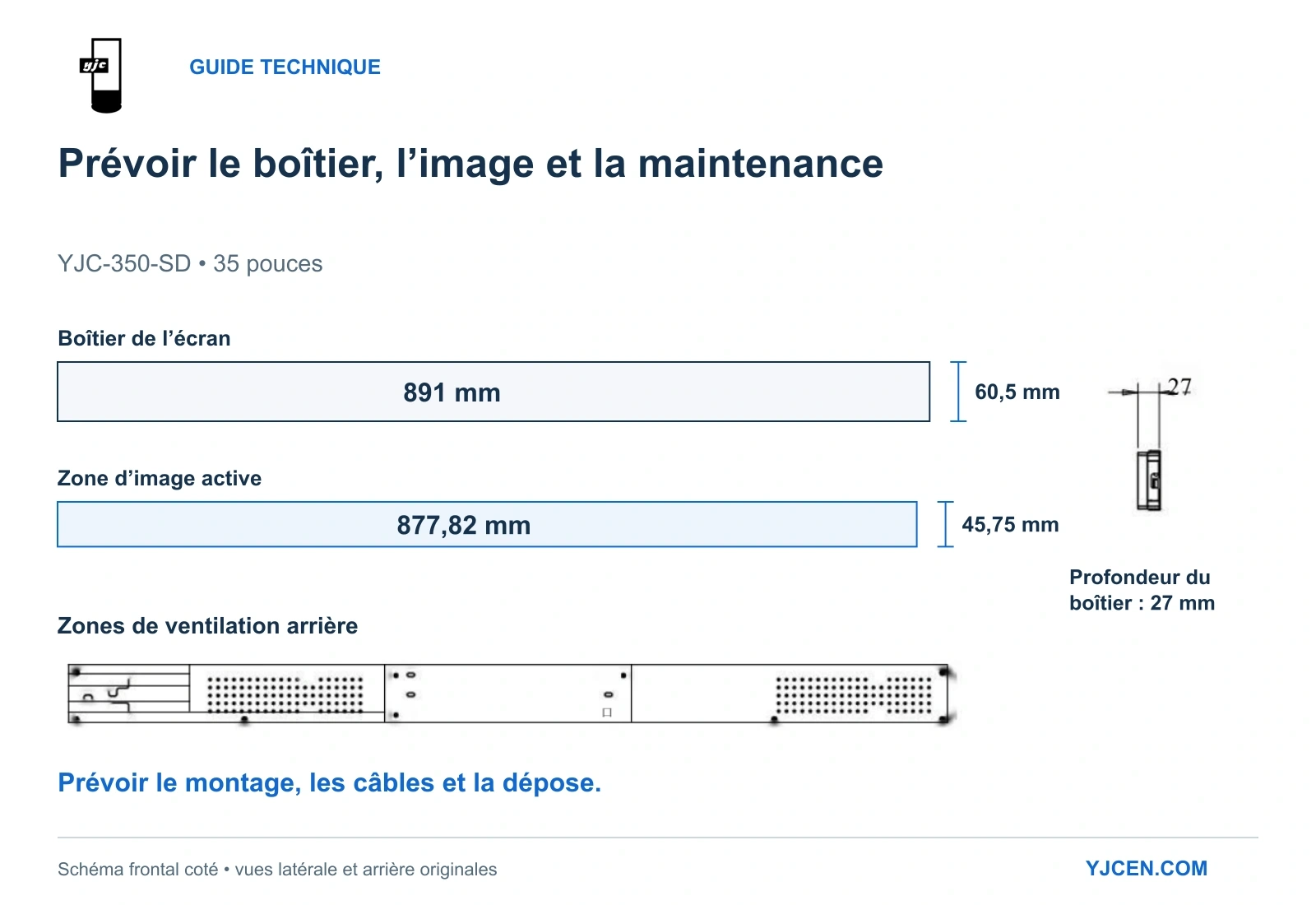

Dessinez séparément le contour du boîtier et celui de l’image visible. Pour le modèle de 35 pouces, le plan coté indique un boîtier de 891 × 60,5 mm vu de face, entourant une zone d’affichage active de 877,82 × 45,75 mm.

Les écarts totaux sont de 13,18 mm en largeur et de 14,75 mm en hauteur. Ils correspondent à la différence entre le boîtier et l’image, et non à un jeu de montage ou à une tolérance de découpe.

Faites figurer trois éléments distincts sur le plan du mobilier :

Définissez l’ouverture selon la position de l’image, l’épaisseur de la façade et les angles de vue prévus. Un rebord profond peut masquer des informations en bord d’image lorsque les clients arrivent de côté, même si la vue de face est dégagée.

Prévoyez un habillage démontable lorsqu’il traverse le trajet de maintenance. Le plan de fabrication doit préciser ses recouvrements et tolérances après assemblage de l’écran, du support et de l’habillage dans le premier prototype.

3. Quelle profondeur et quel dégagement faut-il prévoir pour la dépose ?

Réservez l’espace pour l’écran, sa fixation et les câbles raccordés comme un seul ensemble. Le plan du modèle de 35 pouces indique une profondeur de boîtier de 27 mm ; une réservation limitée à 27 mm ne laisse toutefois aucun espace supplémentaire pour le support, les connecteurs ou les courbes des câbles.

La vue arrière montre aussi des zones perforées qui doivent rester ouvertes sur un chemin de ventilation. Un fond de meuble plein plaqué contre elles modifierait les conditions d’installation, même si l’écran entre dans l’ouverture de façade.

Le guide d’installation de la série de YJCEN montre la fixation de la platine, puis l’engagement de l’écran. Appliquez cette même logique au montage retenu pour le mobilier : prévoyez la place nécessaire à cet engagement et au mouvement inverse lors de la dépose.

Choisissez un support amovible ou une trappe de maintenance si l’arrière du mobilier sera inaccessible. Transmettez le poids de l’écran à la structure du meuble par sa fixation, plutôt que de faire porter la charge par l’habillage décoratif.

Le détail mécanique est prêt pour le prototype lorsqu’il montre comment atteindre les fixations, débrancher les câbles et retirer l’écran. Utilisez ce plan d’ensemble pour préciser les points de fixation, la visserie, les dégagements des câbles et les espaces de ventilation.

4. Quels raccordements électriques et de contenus prévoir ?

Pour la configuration YJC-350-SD documentée, la fiche indique une alimentation AC 100–240 V à 50/60 Hz, une alimentation intégrée, deux ports USB et une connexion Wi-Fi/LAN. Organisez le point d’alimentation accessible et le passage des câbles du mobilier autour de cette configuration.

Choisissez le mode de mise à jour dès la conception du mobilier :

Le manuel décrit le chargement des médias par USB et une gestion des contenus en réseau disponible en option. La mise à jour automatique des prix nécessite le logiciel et l’intégration au système du commerçant décrits sur la page produit ; une connexion réseau seule ne réalise pas ce processus.

Faites passer les câbles hors du trajet de pose et de dépose, et gardez les connecteurs accessibles par l’ouverture de maintenance. Dans un mobilier à plusieurs écrans, repérez chaque écran et ses câbles d’alimentation et de données afin qu’un remplacement n’oblige pas à retracer toutes les connexions.

5. Le mobilier terminé retiendra-t-il la chaleur autour de l’écran ?

Prévoyez un chemin d’évacuation de la chaleur en plus du passage des câbles. Le modèle de 35 pouces est spécifié pour une utilisation intérieure à 0–45°C, et son plan arrière montre des perforations de ventilation ; le mobilier doit permettre à la chaleur de quitter cette zone.

Ne masquez pas ces perforations avec des panneaux décoratifs, des marchandises ou des faisceaux de câbles. Éloignez les autres sources de chaleur, comme les alimentations de l’éclairage des rayons, de la zone ventilée et évitez de créer une poche fermée derrière l’écran.

Évaluez l’écran avec les panneaux du mobilier fermés et les équipements voisins en fonctionnement. Pendant l’essai du prototype, mesurez l’air autour de l’écran installé ainsi que la température ambiante : la fraîcheur du magasin ne détermine pas la température dans un meuble éclairé et fermé, et la limite de fonctionnement de 45°C n’est pas une température cible du caisson.

Si la chaleur s’accumule, modifiez le chemin de ventilation ou l’emplacement des sources voisines avant de valider le mobilier. Un volume caché plus grand n’est utile que s’il contribue réellement à évacuer la chaleur.

6. Quelles dimensions de contenu transmettre au graphiste ?

Fournissez les dimensions natives en pixels et les dimensions physiques de la zone active. Pour le YJC-350-SD, les 3840 × 200 pixels occupent environ 877,82 × 45,75 mm : la hauteur disponible correspond davantage à une bande de rayon qu’à une affiche sur écran.

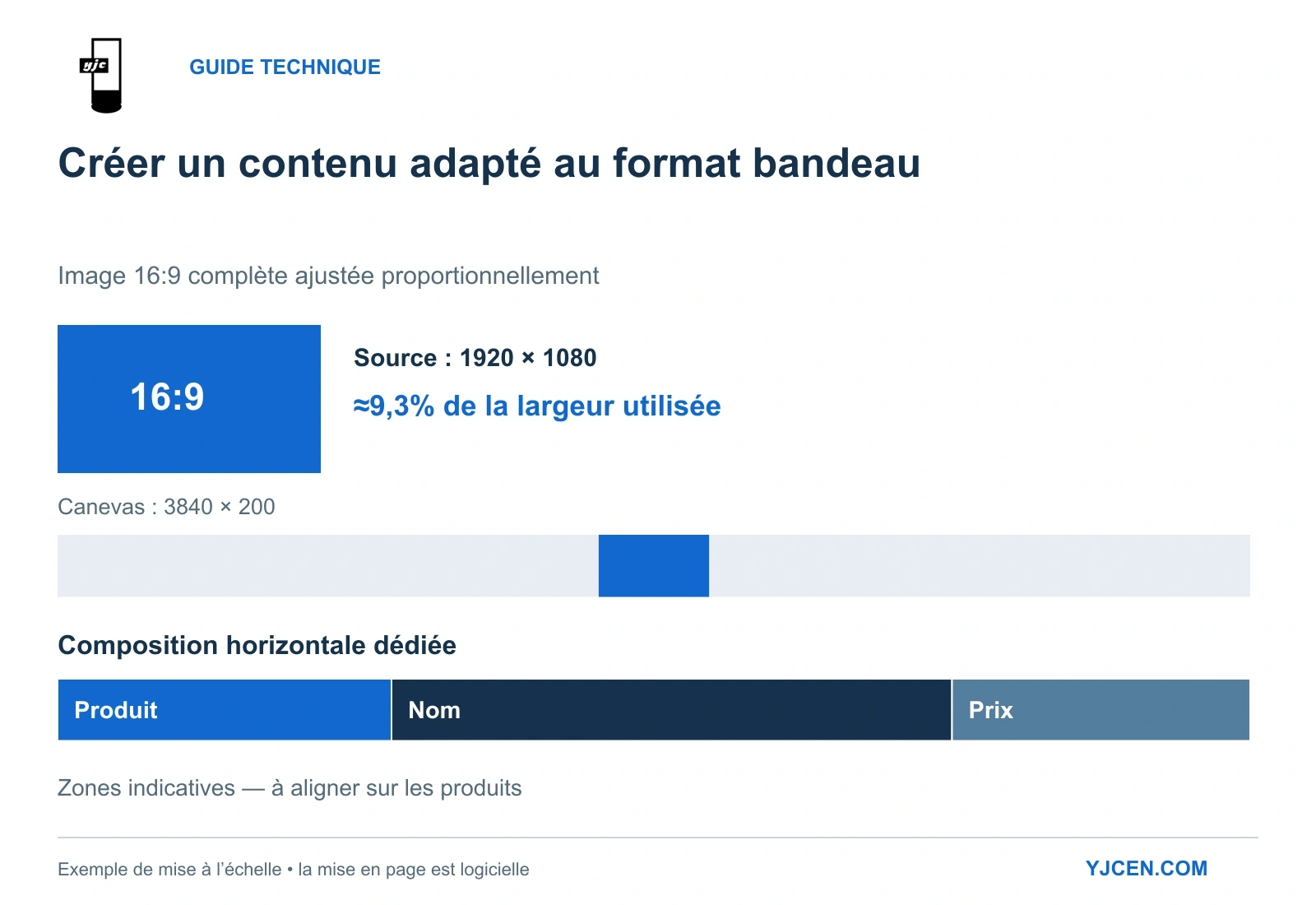

Un simple calcul de mise à l’échelle en montre l’effet. Une image complète de 1920 × 1080 pixels ajustée proportionnellement dans une surface de 3840 × 200 pixels occuperait environ 356 × 200 pixels, soit seulement 9,3% de la largeur. L’étirer sur toute la bande déformerait ses proportions, tandis qu’un recadrage supprimerait une partie de la composition.

Créez plutôt une composition horizontale adaptée à la bande. Réservez un espace à la photo, au nom et au prix de chaque produit, et alignez les zones propres aux produits sur les marchandises placées en dessous.

Utilisez les dimensions natives de la dalle comme référence de composition et exportez les médias dans les formats pris en charge par le lecteur retenu. Notre guide des rapports d’image des écrans explique les interactions entre les visuels, les zones de lecture et les réglages d’affichage.

Lors de l’essai du mobilier, affichez des repères de bord et les noms de produits les plus longs à travers la façade terminée. Cela révèle les masquages physiques et les problèmes de contenu alors que l’habillage et la composition restent modifiables.

7. Que faut-il valider avant de produire toute la série ?

Réalisez un prototype représentatif avec l’écran prévu, ses fixations, les câbles branchés, l’éclairage et l’habillage définitif. Validez-le assemblé à l’aide des contrôles suivants.

Conservez ensemble la révision validée du plan, le modèle d’écran, les détails de fixation, le fichier de contenu et la procédure de mise à jour pour que les unités de série reproduisent l’ensemble approuvé.

Un écran étiré dans votre prochain mobilier commercial ?

Pour intégrer un écran LCD de bord de tablette dans un nouveau mobilier, transmettez à YJCEN la largeur, la hauteur et la profondeur disponibles, un plan de face et de côté, l’environnement intérieur prévu, la quantité et le pays d’installation. Ajoutez le côté d’accès pour la maintenance, les points d’alimentation et de réseau ainsi qu’un exemple de contenu.

Nous pouvons étudier le format et la configuration à partir de ces éléments et fournir les caractéristiques et plans cotés correspondants pour la conception du mobilier.
