Integra un display LCD allungato progettando l’arredo attorno all’intero involucro, all’area visibile e al percorso di estrazione prima di tagliare il pannello frontale. Nella gamma di display LCD allungati di YJCEN, una fascia sottile a bordo ripiano e un pannello promozionale più alto possono avere quasi la stessa larghezza d’immagine ma richiedere aperture molto diverse. Questa guida usa modelli YJCEN documentati per coordinare disegni meccanici, alimentazione, ventilazione e contenuti prima del primo prototipo.
1. Quali dimensioni determinano se il display entra nell’arredo?
Parti dalla larghezza e dall’altezza del display completo, poi colloca l’area attiva all’interno di quel contorno. La diagonale serve a identificare il modello, ma non indica al produttore dell’arredo quanto debba essere alta l’apertura frontale.

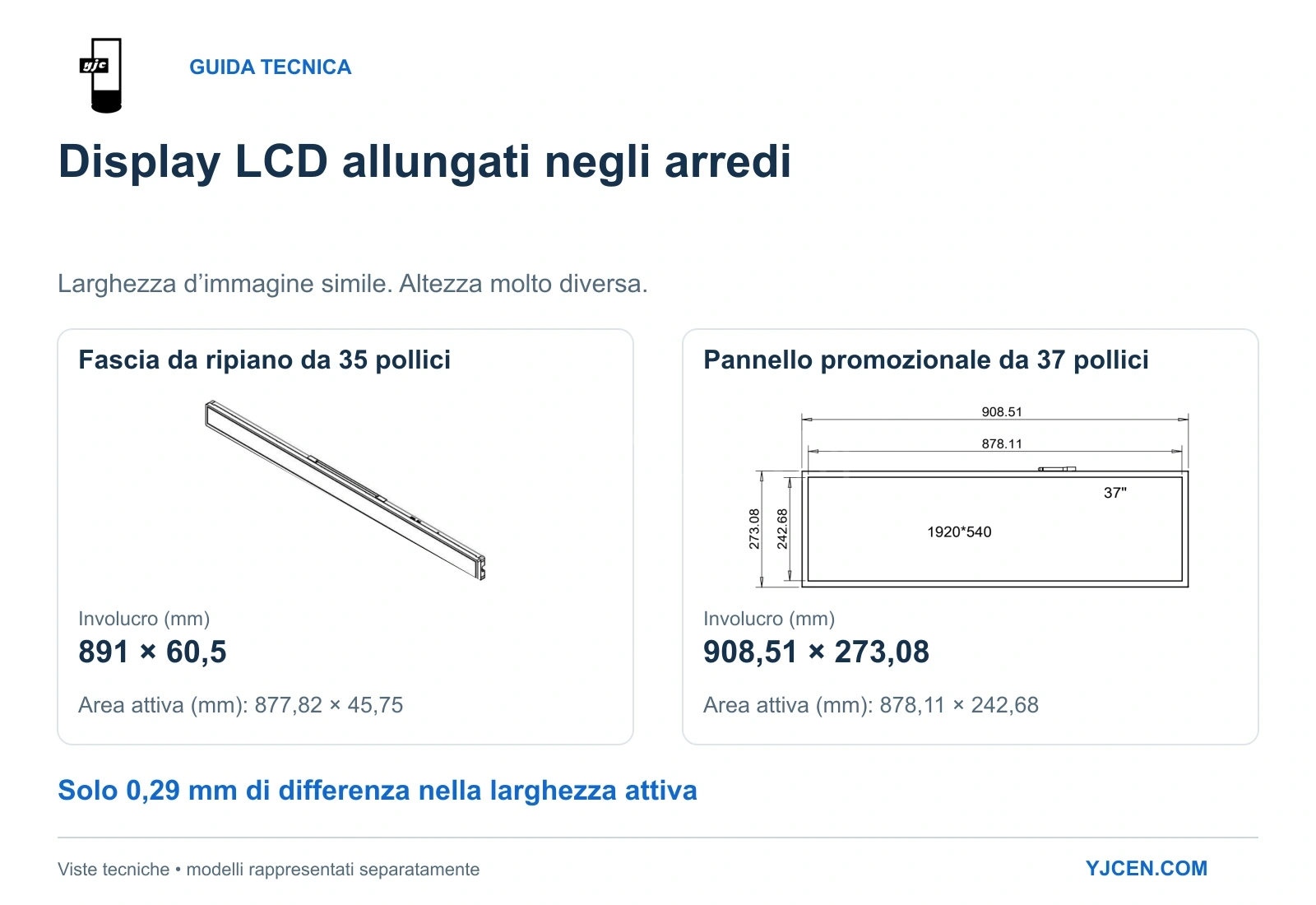

Due configurazioni YJCEN mostrano perché la distinzione è importante. I dati seguenti provengono dalla scheda tecnica del modello YJC-350-SD da 35 pollici e dalla scheda tecnica del modello YJC-370-SD da 37 pollici; le dimensioni frontali sono state confrontate con i rispettivi disegni.
| Dimensione o specifica | 35 pollici, YJC-350-SD | 37 pollici, YJC-370-SD |
|---|---|---|
| Larghezza frontale totale | 891 mm | 908,51 mm |
| Altezza frontale totale | 60,5 mm | 273,08 mm |
| Larghezza dell’area attiva | 877,82 mm | 878,11 mm |
| Altezza dell’area attiva | 45,75 mm | 242,68 mm |
| Risoluzione nativa del pannello | 3840 × 200 pixel | 1920 × 540 pixel |
| Peso netto | 3 kg | 8 kg |
Le larghezze dell’area attiva differiscono di soli 0,29 mm, ma l’involucro da 37 pollici è più alto di 212,58 mm. Passare da 35 a 37 pollici modifica quindi lo spazio occupato sopra o sotto la merce molto più della larghezza dell’immagine.
Per una fascia poco alta sul bordo di uno scaffale, il formato da 35 pollici è il punto di partenza più utile. Per un pannello promozionale più alto, con fotografie e più righe informative, quello da 37 pollici offre maggiore spazio verticale, purché l’arredo ne possa ospitare altezza e peso.
Fai questa scelta prima di sviluppare i dettagli del mobile. Se la posizione del display è ancora da decidere, la nostra guida al posizionamento degli schermi nei supermercati spiega come scaffali, testate di gondola e banchi rispondano a diverse decisioni d’acquisto.
2. Come va dimensionata l’apertura rispetto all’area attiva?

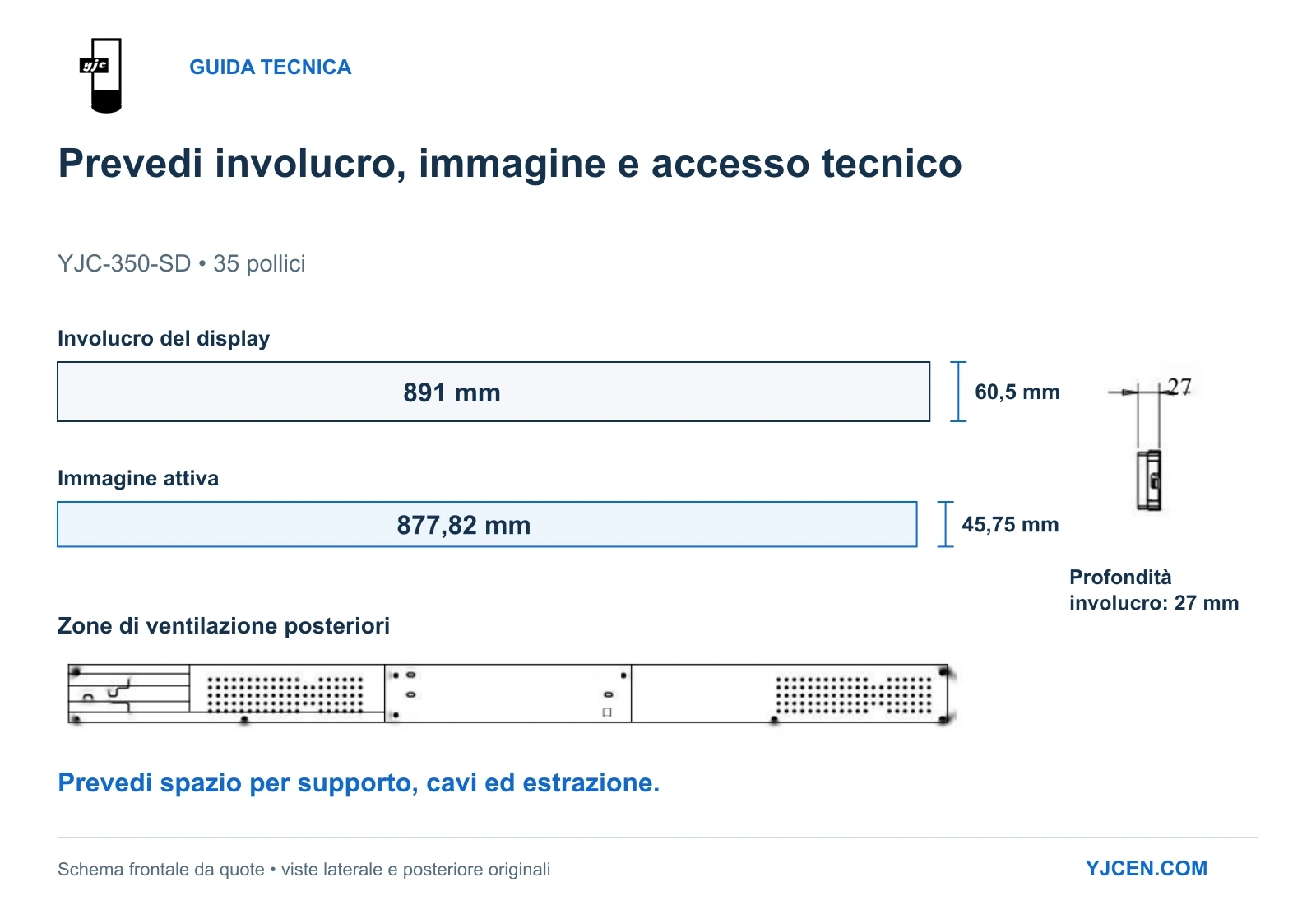

Disegna separatamente il contorno dell’involucro e quello dell’immagine visibile. Per il modello da 35 pollici, il disegno quotato mostra un involucro di 891 × 60,5 mm visto frontalmente, attorno a un’area attiva di 877,82 × 45,75 mm.
Le differenze totali sono 13,18 mm in larghezza e 14,75 mm in altezza. Sono differenze tra involucro e immagine, non giochi di montaggio o tolleranze di taglio.
Inserisci tre elementi distinti nel disegno dell’arredo:
| Elemento del disegno | Che cosa definisce |
|---|---|
| Contorno dell’involucro del display | Ingombro dell’involucro e posizione rispetto all’arredo |
| Contorno dell’area attiva | Zona in cui l’immagine completa deve restare visibile |
| Apertura frontale e dettaglio di fissaggio | Raccordo tra finitura decorativa e display, consentendo montaggio ed estrazione |
Definisci l’apertura in base alla posizione dell’immagine, allo spessore del frontale e agli angoli di visione previsti. Un bordo profondo può nascondere i contenuti laterali quando il cliente si avvicina di lato, anche se la vista frontale è libera.
Rendi smontabile la cornice nei punti in cui attraversa il percorso di manutenzione. Il disegno di produzione deve definirne sovrapposizioni e tolleranze dopo il montaggio di display, supporto e rivestimento nel primo prototipo.
3. Quale profondità e quale spazio di estrazione servono?
Prevedi lo spazio per display, sistema di montaggio e cavi collegati come un unico insieme. Il disegno da 35 pollici indica una profondità dell’involucro di 27 mm, ma un vano profondo soltanto 27 mm non lascia spazio aggiuntivo per supporto, connettori o curve dei cavi.
La vista posteriore mostra anche zone perforate che devono restare aperte verso un percorso di ventilazione. Uno schienale pieno appoggiato a queste zone cambierebbe le condizioni di installazione, anche se il display entrasse nell’apertura frontale.
La guida di installazione della serie di YJCEN illustra prima il fissaggio della piastra e poi l’aggancio del display. Applica la stessa sequenza al montaggio scelto per l’arredo: lascia spazio per l’aggancio e per il movimento inverso durante la rimozione.
Scegli un supporto rimovibile o un pannello di servizio se il retro dell’arredo sarà inaccessibile. Trasferisci il peso del display alla struttura tramite il suo sistema di montaggio, anziché usare la cornice decorativa come elemento portante.
Il dettaglio meccanico è pronto per il prototipo quando mostra come raggiungere i fissaggi, scollegare i cavi ed estrarre lo schermo. Usa quel disegno d’assieme per definire punti di fissaggio, viteria, spazi per i cavi e passaggi di ventilazione della soluzione scelta.
4. Quali collegamenti elettrici e per i contenuti deve prevedere l’arredo?
Per la configurazione YJC-350-SD documentata, la scheda indica AC 100–240 V a 50/60 Hz, alimentatore integrato, due porte USB e connettività Wi-Fi/LAN. Pianifica il punto di alimentazione accessibile e il percorso dei cavi sulla base di questa configurazione.
Scegli il metodo di aggiornamento già durante la progettazione dell’arredo:
| Metodo di aggiornamento previsto | Conseguenza per l’arredo |
|---|---|
| Il personale carica immagini e video via USB | Consentire l’accesso a una porta USB senza smontare il supporto del display |
| Aggiornamento dei contenuti via rete | Portare la connessione scelta fino al punto d’installazione e lasciare accesso per configurazione e assistenza |
| Prezzi forniti dal gestionale del rivenditore | Includere applicazione e collegamento dati nel progetto, oltre all’hardware del display |
Il manuale descrive il caricamento via USB e la gestione dei contenuti in rete disponibile come opzione. L’aggiornamento automatico dei prezzi richiede il software e l’integrazione con il gestionale descritti nella pagina prodotto; il solo collegamento di rete non offre questo flusso operativo.
Fai passare i cavi fuori dal percorso di montaggio ed estrazione e mantieni i connettori raggiungibili dall’apertura di servizio. Negli arredi con più display, identifica ogni schermo e i rispettivi cavi di alimentazione e dati per evitare di dover ricostruire tutti i collegamenti durante una sostituzione.
5. L’arredo finito tratterrà il calore intorno al display?
Progetta un percorso di smaltimento del calore oltre al passaggio dei cavi. Il modello da 35 pollici è specificato per interni a 0–45°C e il disegno posteriore mostra fori di ventilazione; l’arredo deve permettere al calore di uscire da quella zona.
Mantieni liberi i fori da pannelli decorativi, merce e fasci di cavi. Allontana altre fonti di calore, come i driver dell’illuminazione degli scaffali, dalla zona ventilata ed evita di creare una tasca chiusa dietro lo schermo.
Valuta il display con i pannelli del mobile chiusi e le apparecchiature vicine in funzione. Durante la prova misura l’aria intorno al display installato e la temperatura della stanza: un’area vendita fresca non determina la temperatura dentro un mobile chiuso e illuminato, e il limite operativo di 45°C non è una temperatura obiettivo per il vano.
Se il calore si accumula, modifica la ventilazione o la posizione delle fonti vicine prima di approvare il progetto. Un vano nascosto più grande aiuta soltanto se contribuisce davvero allo smaltimento del calore.
6. Quali dimensioni dei contenuti deve ricevere il grafico?

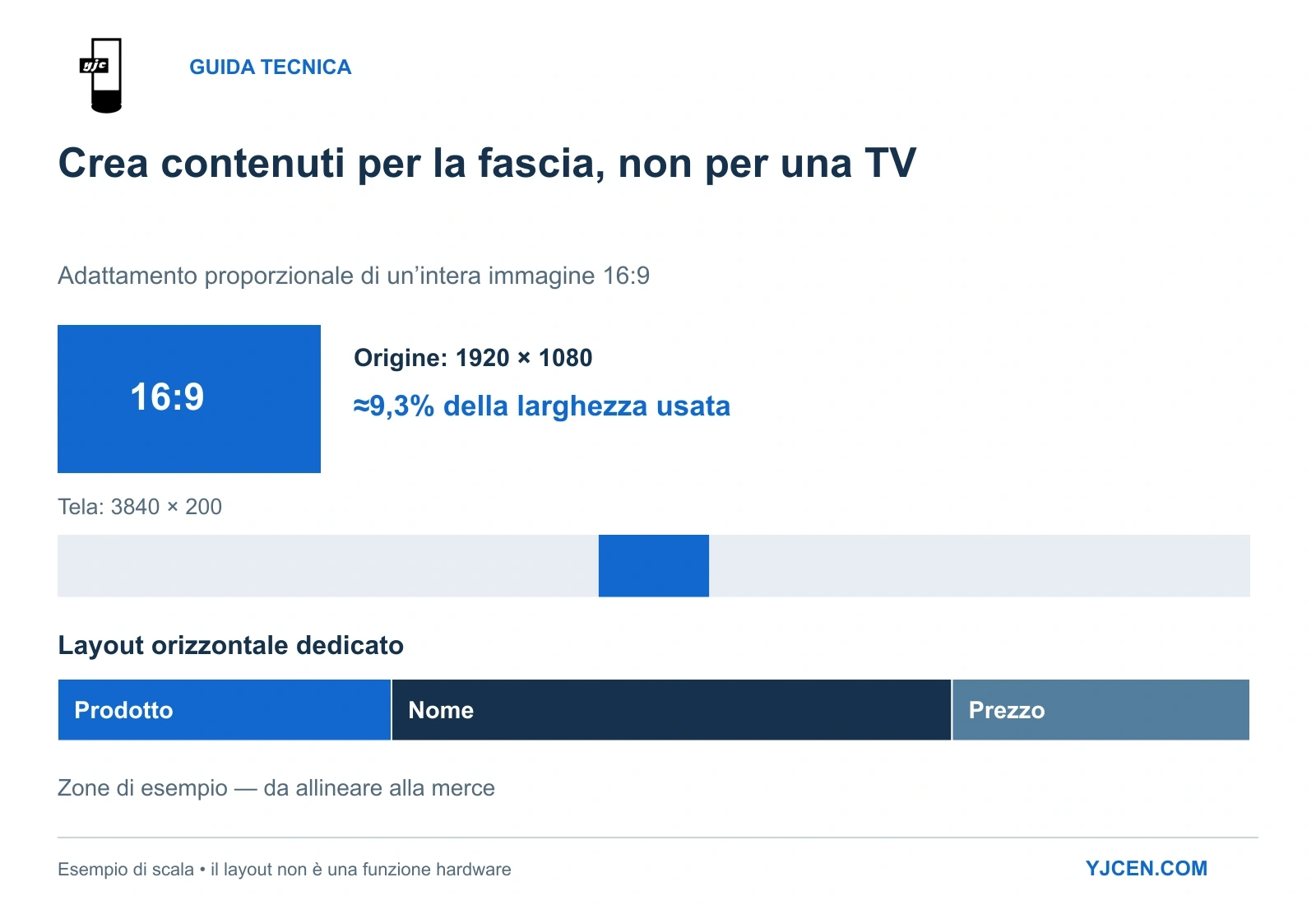

Fornisci le dimensioni native in pixel insieme alle misure dell’area attiva. Nel YJC-350-SD, 3840 × 200 pixel occupano circa 877,82 × 45,75 mm, quindi lo spazio verticale assomiglia più a una fascia di scaffale che a un manifesto su uno schermo televisivo.
Un semplice calcolo di ridimensionamento ne mostra l’effetto. Un’immagine completa da 1920 × 1080 adattata proporzionalmente a un’area di 3840 × 200 occuperebbe circa 356 × 200 pixel, usando soltanto il 9,3% della larghezza. Estenderla su tutta la fascia ne deformerebbe le proporzioni, mentre ritagliarla eliminerebbe parte della composizione.
Crea invece un impaginato orizzontale per la fascia. Dedica uno spazio distinto a immagine, nome e prezzo del prodotto e allinea le zone specifiche alla merce sottostante.
Usa le dimensioni native del pannello come riferimento grafico ed esporta i file nei formati supportati dal lettore scelto. La nostra guida ai rapporti d’aspetto dei display spiega come interagiscono grafica, zone di riproduzione e impostazioni dello schermo.
Nel prototipo mostra indicatori sui bordi e i nomi prodotto più lunghi previsti attraverso il frontale finito. In questo modo emergono sia le coperture fisiche sia i problemi dei contenuti mentre cornice e impaginato sono ancora modificabili.
7. Che cosa approvare prima della produzione in serie?
Realizza un prototipo rappresentativo con il display, i componenti di montaggio, i cavi collegati, l’illuminazione e la finitura decorativa previsti. Approvalo assemblato utilizzando le verifiche seguenti.
| Verifica del prototipo | Che cosa dimostra un risultato positivo |
|---|---|
| Montare ed estrarre il display | Fissaggi, connettori e movimento di estrazione sono accessibili dal percorso di manutenzione previsto |
| Mostrare indicatori sui bordi e contenuti finali di prova | Il frontale lascia visibile l’immagine richiesta e prezzi e nomi prodotto restano leggibili dalle posizioni previste |
| Far funzionare l’arredo completo con illuminazione e altre apparecchiature accese | La configurazione finale mantiene il display nelle condizioni operative specificate |
| Eseguire l’aggiornamento dei contenuti previsto | Il personale o il flusso via rete riesce a fornire i nuovi contenuti nella configurazione installata |
Conserva insieme la revisione approvata del disegno, il modello di display, i dettagli di montaggio, il file dei contenuti e la procedura di aggiornamento affinché le unità di serie riproducano la configurazione validata.
Un display allungato nel tuo prossimo arredo commerciale?
Per integrare un display LCD per bordo scaffale in un nuovo arredo, invia a YJCEN larghezza, altezza e profondità disponibili, un disegno frontale e laterale, l’ambiente interno previsto, la quantità e il paese d’installazione. Includi il lato di accesso per la manutenzione, la posizione di alimentazione e rete e un esempio dei contenuti.
Possiamo valutare formato e configurazione sulla base di questi elementi e fornire le relative specifiche e i disegni quotati per progettare l’arredo.
