Koop een afgewerkte YJCEN-kiosk wanneer behuizing, paneel, board, touch en montage als één gemonteerde eenheid moeten worden geleverd. Koop een open-frame LCD of touchpaneel via het OEM-pad van YJCEN wanneer uw plaatwerkteam al chassis, koelpad en peripherie-uitsparingen bezit. Projecten gaan mis wanneer niemand de eigenaar van warmtepad, LVDS vs eDP, montagegaten en betaal-/printeruitsparingen noemt — en de mismatch na tooling zichtbaar wordt. Zet elk RFQ-veld schriftelijk vast vóór sample zodat de paneelinterface bij uw chassistekening past.

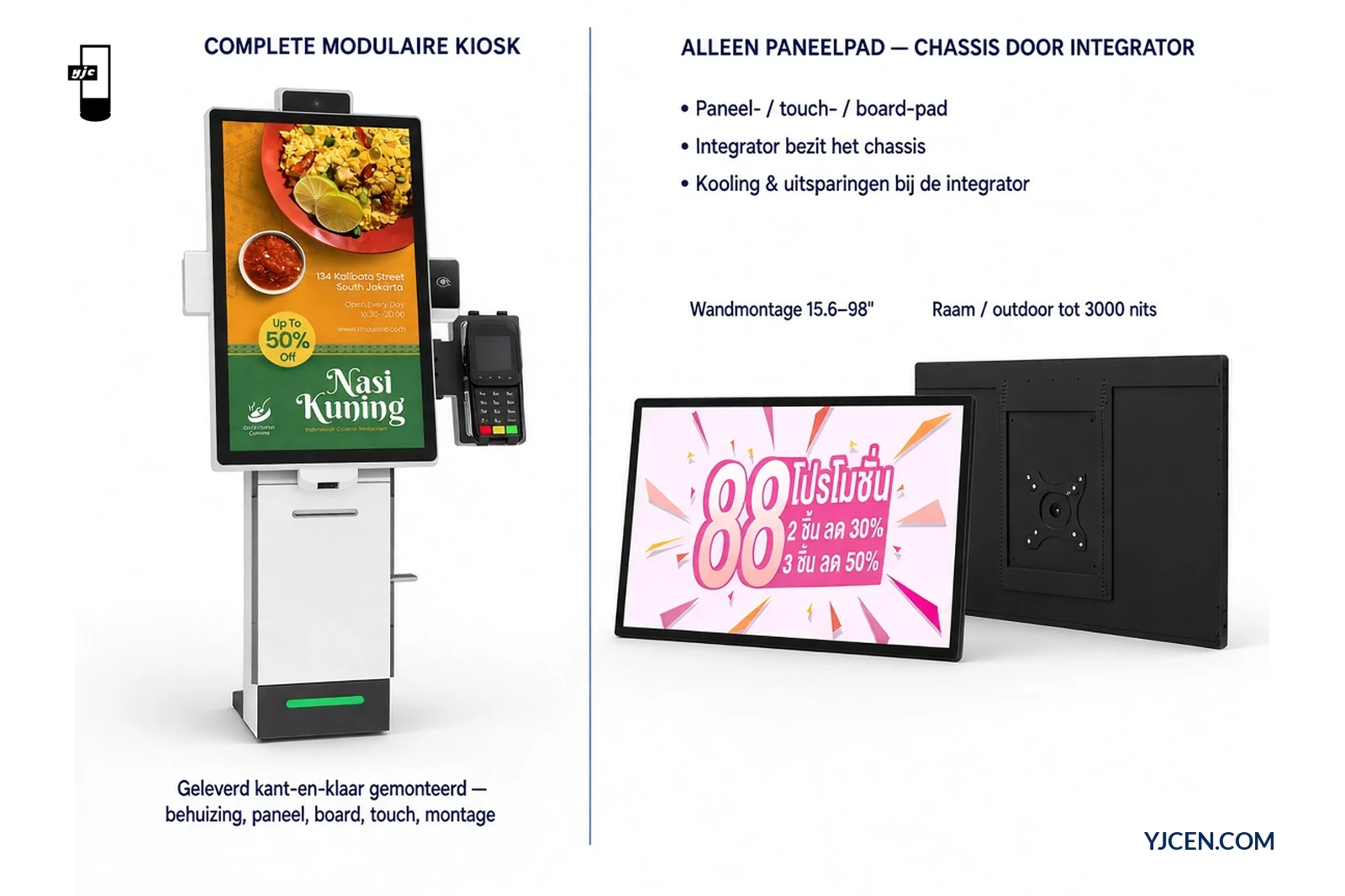

Open-frame LCD vs complete kiosk: het verschil in één minuut
Een open-frame LCD (of open-frame touchmonitor) is het paneel — met optionele PCAP- of IR-touch — zonder afgewerkte publieke behuizing. De integrator bezit het plaatstalen chassis, het koelpad en de interface-uitsparingen die de unit inbouwbaar maken in een merkspecifieke behuizing.
Een complete kiosk is afgewerkte hardware: behuizing, paneel, board, touch en montage-opties al gemonteerd voor software- en betaalintegratie. Kies compleet wanneer een catalogusconfig past — bijv. de 21,5″ Service POS Kiosk.. Kies het open-frame OEM-pad wanneer uw team het chassisontwerp al bezit.
Beslistabel: complete kioskhardware vs open-frame + integratorchassis
| Onderdeel | Complete kiosk (YJCEN) | Open-frame + integratorchassis |
|---|---|---|
| Behuizing / plaatwerk | YJCEN | Integrator |
| LCD-paneel | YJCEN | YJCEN (OEM) |
| Moederbord / SoC-board | YJCEN | YJCEN (OEM) |
| Touch (PCAP of IR) | YJCEN | YJCEN (OEM) |
| Koeling / thermisch pad | YJCEN (productontwerp) | Integrator ontwerpt het warmtepad |
| Uitsparingen voor betaling / printer / camerabevestiging | YJCEN: betaal-/printer-/cameraconfiguraties | Integrator bezit uitsparingen en maten |
| Montage (VESA / speciale gaten / stand) | YJCEN: VESA of standaard | Integrator bezit gatpatroon / stand |
| RFQ-velden die de koper moet sturen | Model · aantal · randapparatuur · bestemmingsland | Chassistekening (mm) · maat · LVDS/eDP · touch · warmtepad-eigenaar · uitsparingen · aantal · land |
Kortom: bij een complete kiosk levert YJCEN alles. Bij open-frame bezit u chassis, koeling en uitsparingen; YJCEN levert paneel, touch en board via maatwerk displaysis geen catalogus-SKU voor open-frame — we offreren per project.
Wanneer u in plaats daarvan een complete kiosk koopt
- U hebt een afgewerkte indoor selfservice-unit nodig met losneembaar scherm / standaard / camera Service POS Kiosk. at 15.6 / 21.5 / 23.8″21.5 / 23.8″, Android 11 RK3568, betaal-/printerconfigs, IP5X indoor.
- U wilt een catalogus-selfservice-reeks zonder plaatwerk-tooling te bezitten — selfservicekiosk.
- U heeft een afgewerkte touchkiosk nodig — zie de lijn interactive kiosk.
- Betaal-, printer- en cameramounts moeten als productconfiguraties worden verzonden, niet als uw eigen uitsnijdingen.
- U wilt VESA- of standaardmontage van YJCEN in plaats van een gatpatroon dat u zelf ontwerpt.
Voor het restaurantproject in Noord-Macedonië, waar de klant zijn eigen kassa- en betaalsystemen integreerde, leverde YJCEN twee vrijstaande 27-inch bestelterminals met Windows.
Wanneer open-frame + eigen chassis de juiste RFQ is
Kies de open-frame-OEM-uitvoering wanneer uw team zelf plaatwerk kan vervaardigen of een merkspecifieke behuizing heeft, en u de paneelinterface (LVDS vs eDP), het touchtype en het patroon van de montagegaten wilt vastleggen vóór de productie van het gereedschap.
Wat het OEM-pad dekt:
- Wandschermen 15.6–98″
- Vloerstaand 32–86″
- Stretched-Displays vanaf 23.1″
- Raam / buiten tot 3000 nits
- Touch: PCAP or IR
- Fabriek / documenten: ISO 9001-gecertificeerd kwaliteitsmanagement; alle producten zijn CE-, RoHS-, FCC- en ETL-gecertificeerd; CB-documentatie beschikbaar; 3 jaar garantie; samples vanaf 1
Leg de paneelinterface vroeg vast — LVDS vs eDP — zodat chassis en board vóór tooling één pinout delen. Zet de gekozen interface op de RFQ met de chassistekening in mm.
Warmte- en siteregels voor uw chassis
Zet dit in het chassistekeningpakket:
- Noem de eigenaar van het warmtepad op de RFQ. Bij open-frame-builds ontwerpt de integrator het warmtepad. Geef omgeving max op de installatielocatie, afgedicht vs geventileerd chassis, en of achter het paneel convectiespeling is gereserveerd.
- Stem helderheid af op de echte lichtomgeving. Indoor-kiosken draaien op standaardhelderheid. Voor raam- of outdoor-builds gaan OEM-panelen tot 3000 nits — schrijf 3000 nits doel in nits op de RFQ.
- Leg montagegaten vast vóór tooling. Stuur de chassisreferentietekening in mm mm / VESA / standaardinterface). Laat gat-afstand niet als mondelinge notitie nadat het plaatwerk is gesneden.
- Bemeting peripherie-uitsparingen vanaf W×H×D van elk apparaat. Openingen voor betaalterminal, printer en camera hebben W×H×D mm W×H×D mm de RFQ nodig zodat paneelbezel en plaatwerk overeenkomen.
- Plan service-toegang in het chassis, niet na installatie. Voor- of achterservicedeuren, kabeluitgang en boardwisselspeling horen op de chassistekening met de paneelomtrek.
- Alle YJCEN-producten zijn CE-, RoHS-, FCC- en ETL-gecertificeerd. Certificeringsdocumenten, waaronder CB-documentatie, zijn op aanvraag beschikbaar. Maattekeningen in PDF-formaat vindt u onder Downloads.
Modulaire selfservicekiosk: IP5X voor indoor gebruik. Een open-frame-build krijgt zijn IP van uw behuizing, dus vermeld uw behuizing-IP-doel op de RFQ.
Board, OS en offline-afspelen
Optie met complete kiosk: Modulaire selfservicekiosk — Android 11 on RK3568. Zet CMS-login, app-rechten en de lokale contentmap vast vóór site-overdracht zodat een WAN-uitval het scherm niet leegt.
Open-frame: plaatsen een Android- of Windows-board per project. Vermeld OS, opslag en interfaces (LVDS/eDP, USB/HDMI) op de RFQ.
Offline- / lokale-playback-fail-safe (beide paden):
- Laad de goedgekeurde playlist vooraf in lokale opslag (eMMC / SSD / USB-media zoals geconfigureerd) zodat de unit blijft spelen wanneer LAN of mobiel wegvalt.
- Bevestig dat het board kan terugvallen op een USB- of HDMI-ingangspad als de netwerkspeler offline is.
- Documenteer wie lokale media na installatie bijwerkt (SI vs eindgebruiker-IT) en hoe vaak het lokale pakket wordt ververst.
- Voor touch-builds: geef PCAP PCAP or IR en coverglasdikte zodat de frontstack overeenkomt met de firmware-verwachtingen van het board.
Bereid de integratietekeningen voor
Bemaat moduleomtrek, actief beeldvlak en behuizingsuitsparing afzonderlijk vanaf één referentie. Een doorsnede moet inbouwdiepte, beugels, uitstekende aansluitingen en kabelbuigruimte tonen. Daarmee worden botsingen zichtbaar die een vooraanzicht of schermdiagonaal alleen niet laat zien.

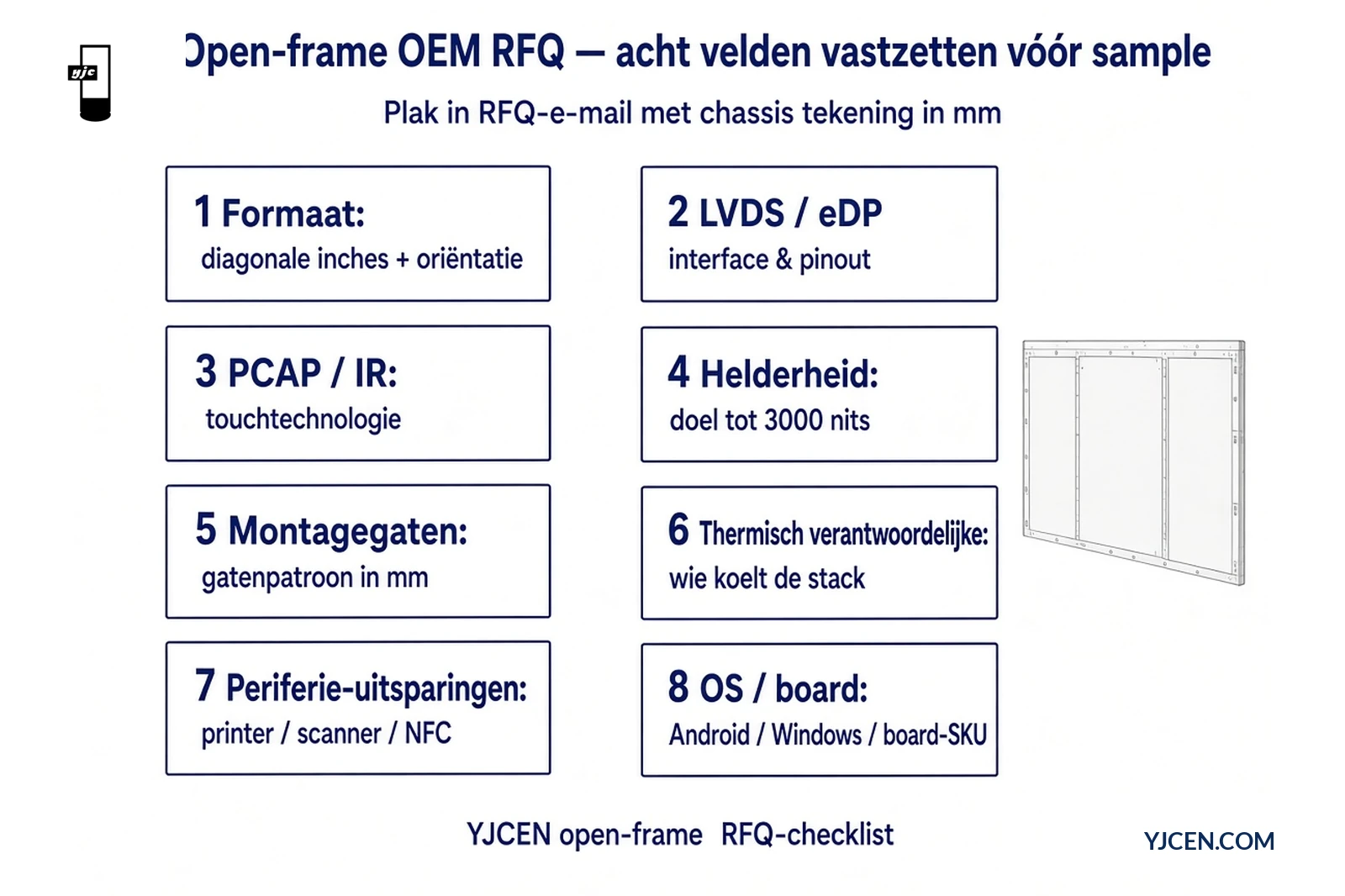

- Open-frame OEM RFQ-checklist met acht velden inclusief LVDS/eDP, PCAP/IR, montagegaten in mm en helderheid tot 3000 nits
- Interface: LVDS or eDP
- Touch: PCAP or IReDP — zie LVDS vs eDP
- Helderheidsdoel (indoor vs vitrine/outdoor; outdoor/vitrine tot 3000 nits 3000 nits het OEM-pad)
- Helderheidsdoel (indoor vs raam/buiten; buiten/raam tot 3000 nitsmm)
- Thermisch: omgeving max, afgedicht vs geventileerd chassis, eigenaar van het warmtepad
- Thermisch: ambient max, afgedicht vs geventileerd W×H×D mmwie het warmtepad ontwerpt
- OS / board: Android- of Windows-eis; lokaal-playback- / offlineplan
- OS /RoHS / FCC / ETL /Windows-eis
FAQ
Wat is een open-frame monitor in een kioskproject?
Het is het LCD-paneel zonder afgewerkte behuizing, met optionele PCAP- of IR-touch. De integrator levert chassis, koeling en uitsparingen; YJCEN levert paneel, touch en board via maatwerk displays. Zet LVDS/eDP en gatpatroon op de RFQ vóór sample zodat tooling bij het paneel past.
Moet ik een complete kiosk of een open-frame paneel kopen?
Koop compleet wanneer behuizing, paneel, board, touch en montage gemonteerd moeten worden geleverd; koop open-frame wanneer u het chassis bezit. Gebruik de cataloguslijnen voor complete kiosken wanneer betaal-, printer- en montage-opties al geconfigureerd moeten zijn. Koop open-frame-OEM wanneer uw team het plaatwerk-chassisontwerp al bezit en koeling, uitsparingen en service toegang in de behuizingstekening overneemt.
Kan ik een open-frame-paneel uit de catalogus bestellen?
Nee. We offreren open-frame per project via maatwerk displays: wand 15,6–98″, vloer 32–86″, Stretched-Displays vanaf 23,1″ en raam-/outdoor-builds tot 3000 nits, met PCAP of IR. Voeg de chassistekening in mm toe en vermeld LVDS of eDP op de RFQ.
Wie ontwerpt de koeling als ik open-frame koop?
U — de integrator bezit het open-frame-warmtepad. Schrijf ambient max, afgedicht vs belucht chassis en achterspeling op de RFQ met de chassistekening in mm. YJCEN offerteert paneel en board tegen die tekening zodat warmtepad-eigenaarschap vóór sample vaststaat, en het sitepakket noemt wie na installatie de luchtstroom bezit.
Kan YJCEN PCAP of IR leveren op een open-frame bouw?
Ja — PCAP of IR. Vermeld het touchtype en de coverglasdikte op de RFQ zodat de frontstack bij de boardfirmware past. Complete kiosken komen met touch al gemonteerd als u frontglas en bezelstack niet zelf op het chassis wilt ontwerpen.
