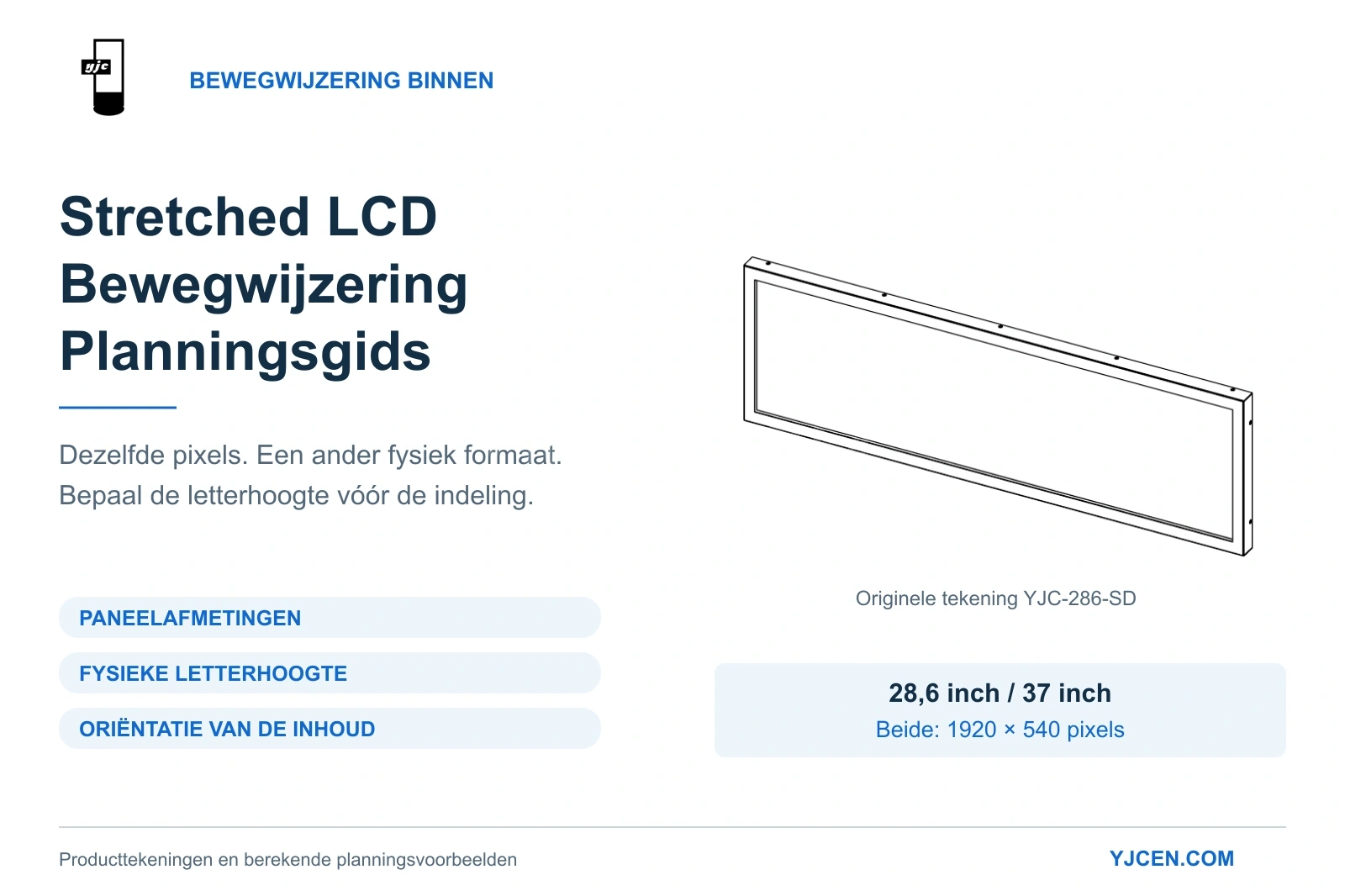

Bewegwijzering binnen vraagt om samenhang tussen paneelmaten, fysieke letterhoogte en inhoudsoriëntatie. Het productaanzicht komt uit een originele technische tekening van YJCEN.
De kern: Een stretched LCD, een langwerpig display, is een praktische keuze voor plaatselijke routeaanwijzingen binnen. De technische gegevens van YJCEN voor het LCD-display in balkformaat laten zien dat de modellen van 28,6 en 37 inch beide een native resolutie van 1920 × 540 pixels hebben. Het model van 37 inch biedt dus geen extra pixels, maar toont bij dezelfde pixelhoogte fysiek grotere letters. Stem die letterhoogte af op de kijkafstand en de installatie-eisen.
1. Bepaal de concrete taak van elk wegwijsscherm
Geef elk langwerpig scherm één taak die past bij de locatie. Op een kruispunt moet het bijvoorbeeld direct de route naar klantenservice of het afhaalpunt aangeven, zonder dat bezoekers iets hoeven te bedienen.
Houd bestemmingen en richtingpijlen tegelijkertijd zichtbaar. Een wisselende reclame-afspeellijst laat bezoekers wachten op de benodigde route-informatie. Voor doorzoekbare huurdersoverzichten of interactieve verdiepingsplattegronden volstaat een standaard stretched LCD niet; raadpleeg onze planningsgids voor digitale bewegwijzering.

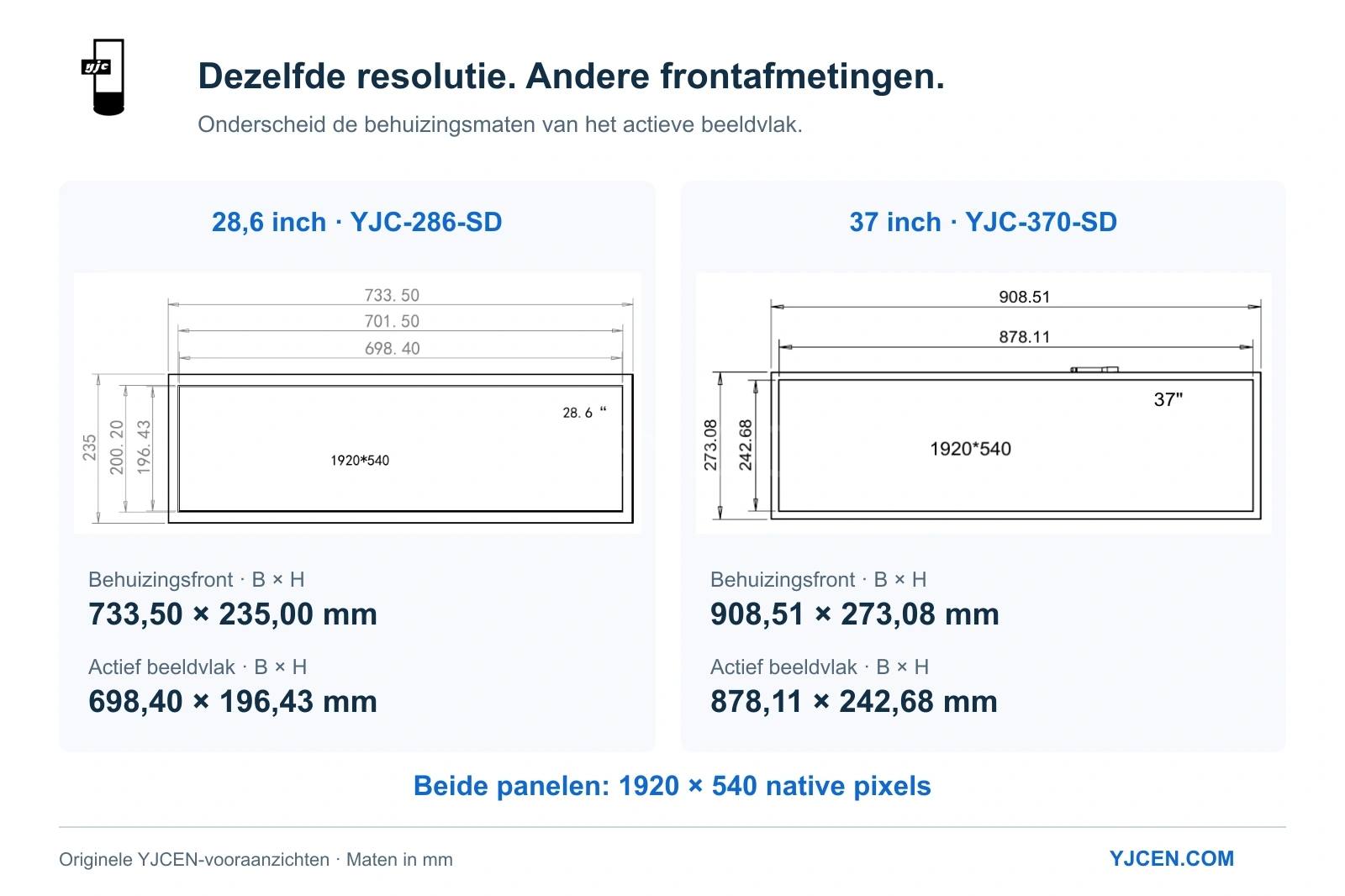

2. Paneelresolutie tegenover fysieke behuizingsmaten
Een veelgemaakte ontwerpfout is aannemen dat een groter scherm meer pixels biedt. De YJCEN-modellen van 28,6 en 37 inch hebben beide een paneel van 1920 × 540. Het verschil zit in het fysieke actieve beeldvlak en de benodigde inbouwruimte.
| Specificatie | 28,6-inchmodel (YJC-286-SD) | 37-inchmodel (YJC-370-SD) |
|---|---|---|
| Native paneelresolutie | 1920 × 540 pixels | 1920 × 540 pixels |
| Actief beeldvlak (liggend B×H) | 698,40 × 196,43 mm | 878,11 × 242,68 mm |
| Behuizingsfront (liggend B×H) | 733,50 × 235,00 mm | 908,51 × 273,08 mm |
| Ondersteunde stand | Staand of liggend | Staand of liggend |
| Gebruiksomgeving | Binnen | Binnen |
Technische bronnen: YJCEN specificaties van het 28,6-inchmodel en specificaties van het 37-inchmodel.

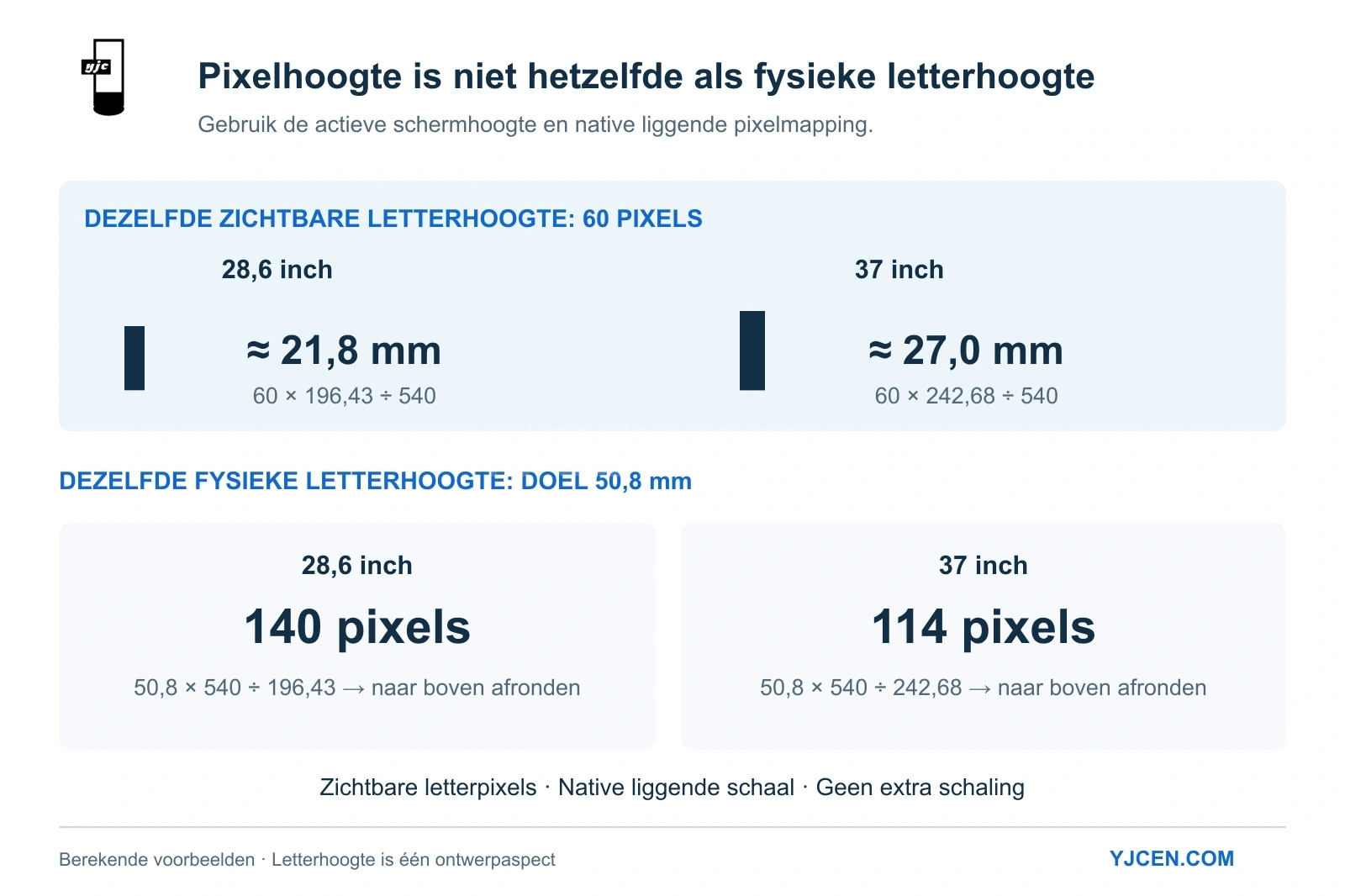

De fysieke letterhoogte berekenen: Bij een liggend beeld dat zonder extra schaling op de native resolutie wordt weergegeven, berekent u de fysieke hoogte met de zichtbare letterpixels, niet met de ingestelde lettergrootte in de software: Fysieke hoogte (mm) = (zichtbare letterhoogte in pixels × actieve schermhoogte in mm) ÷ aantal verticale paneelpixels.
Voor een ongeschaalde letter van 60 pixels hoog: 28,6-inchmodel: 60 × 196,43 ÷ 540 = circa 21,8 mm 37-inchmodel: 60 × 242,68 ÷ 540 = circa 27,0 mm
Kies het model van 37 inch wanneer de kijkafstand grotere fysieke letters vraagt. Gebruik het model van 28,6 inch wanneer de wandruimte beperkt is.
3. Letterhoogte en kijkafstand volgens de Amerikaanse ADA-eisen
Bepaal de vereiste fysieke letterhoogte voordat u de indeling vastlegt. Een letter die op de werkmonitor goed leesbaar lijkt, kan na hoge montage niet meer aan de eisen voldoen.
Voor projecten in de Verenigde Staten koppelen de richtlijnen voor bewegwijzering van de U.S. Access Board de letterhoogte aan de montagehoogte en kijkafstand. Ligt de basislijn van visuele tekens boven 70 inch en maximaal 10 voet boven de vloer, bij een horizontale kijkafstand van minder dan 15 voet, dan is de voorgeschreven minimumhoogte 2 inch (50,8 mm). De kijkafstand wordt gemeten tot een obstakel dat dichterbij komen verhindert; alleen de letterhoogte toont niet aan dat ook aan de overige toepasselijke eisen is voldaan.
Pixels voor letters van 50,8 mm (2 inch):
| Model | Berekening van benodigde pixels | Minimale zichtbare letterhoogte (naar boven afgerond) |
|---|---|---|
| 28,6 inch | 50,8 × 540 ÷ 196,43 | 140 verticale pixels |
| 37 inch | 50,8 × 540 ÷ 242,68 | 114 verticale pixels |
Voor deze doelhoogte van 50,8 mm in een ongeschaalde liggende indeling gebruikt het 37-inchpaneel minder verticale pixels (114 tegenover 140). Daardoor blijft meer hoogte over voor regelafstand of tweetalige tekst.

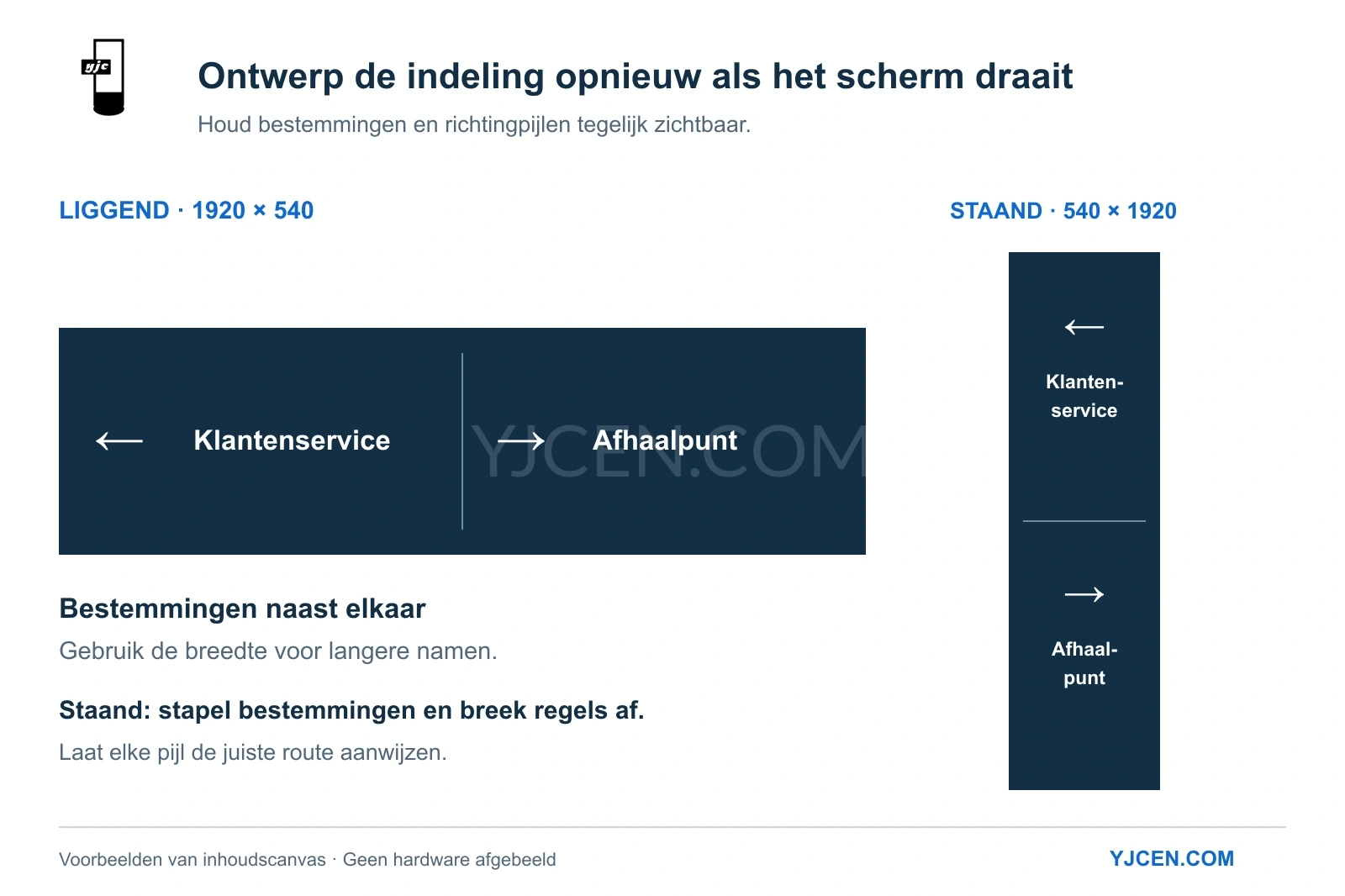

4. Logisch canvas: liggende en staande indeling
Een andere fysieke schermstand verandert het logische inhoudscanvas. Een liggend canvas van 1920 × 540 wordt staand 540 × 1920, waardoor veel minder ruimte per tekstregel beschikbaar is.
| Indelingskenmerk | 1920 × 540 (liggend) | 540 × 1920 (staand) |
|---|---|---|
| Plaatsing van bestemmingen | Bestemmingen naast elkaar | Bestemmingen onder elkaar |
| Plaats van de pijlen | Naast de bestemmingsnaam | Boven de naam voor maximale tekstbreedte |
| Tekstopmaak | Eén regel wanneer de tekst past | Vaak regelafbrekingen nodig |
Draai een afgewerkte liggende afbeelding niet simpelweg om. Ontwerp de staande indeling opnieuw en laat de pijlen naar de juiste routes wijzen. Essentiële aanwijzingen moeten ook zonder uitsluitend kleurgebruik begrijpelijk zijn, volgens het principe uit de W3C-richtlijnen voor toegankelijkheid.
5. Weergaveconfiguratie en netwerkintegratie
De YJCEN stretched LCD-modellen van 28,6 en 37 inch werken met Android 11, ondersteunen media laden via USB en bieden wifi/LAN. De gedocumenteerde configuratie gebruikt de ingebouwde Android-speler; een HDMI-ingang staat niet vermeld in de specificaties van deze modellen.
Inhoud controleren vóór ingebruikname:
- Canvasmapping: Toon een testbeeld op volledige resolutie (1920×540 of 540×1920) met hoekmarkeringen en een aanduiding voor de bovenkant om oriëntatie en schaling te controleren.
- Randen controleren: Controleer dat de schermrand geen bestemmingsnamen of belangrijke pijlpunten afsnijdt.
- Fysieke leesbaarheid: Meet de letterhoogte op het actieve beeldvlak van het geplaatste scherm in plaats van af te gaan op de software-instelling.
- Herstarttest: Controleer na een geplande herstart of de bedoelde toepassing, oriëntatie en inhoud terugkomen; leg benodigde opstartinstellingen vast.
Meer uitleg over schaling of rotatie vindt u in onze gids voor beeldverhoudingen bij digital signage.
Stretched displays inkopen voor uw integratieproject?
Voor een aanvraag voor ultrabrede LCD-displays: geef ons technische team de montagehoogte, beschikbare inbouwmaten, kijkafstand en eisen voor besturingssysteem en CMS door.
Met deze gegevens kan YJCEN het actieve beeldvlak afstemmen op de gevraagde fysieke letterhoogte en een gerichte offerte voor uw project maken.
