Achetez un kiosque YJCEN fini lorsque enceinte, dalle, carte, tactile et montage doivent partir en une seule unité assemblée. Achetez un LCD ou moniteur tactile open-frame via le parcours OEM YJCEN lorsque votre équipe tôlerie possède déjà le châssis, le chemin thermique et les découpes périphériques. Les projets dérapent quand personne ne nomme le propriétaire du chemin thermique, LVDS vs eDP, des trous de montage et des découpes paiement/imprimante — et l’écart apparaît après outillage. Verrouillez chaque champ RFQ par écrit avant l’échantillon pour que l’interface dalle corresponde à votre plan de châssis.

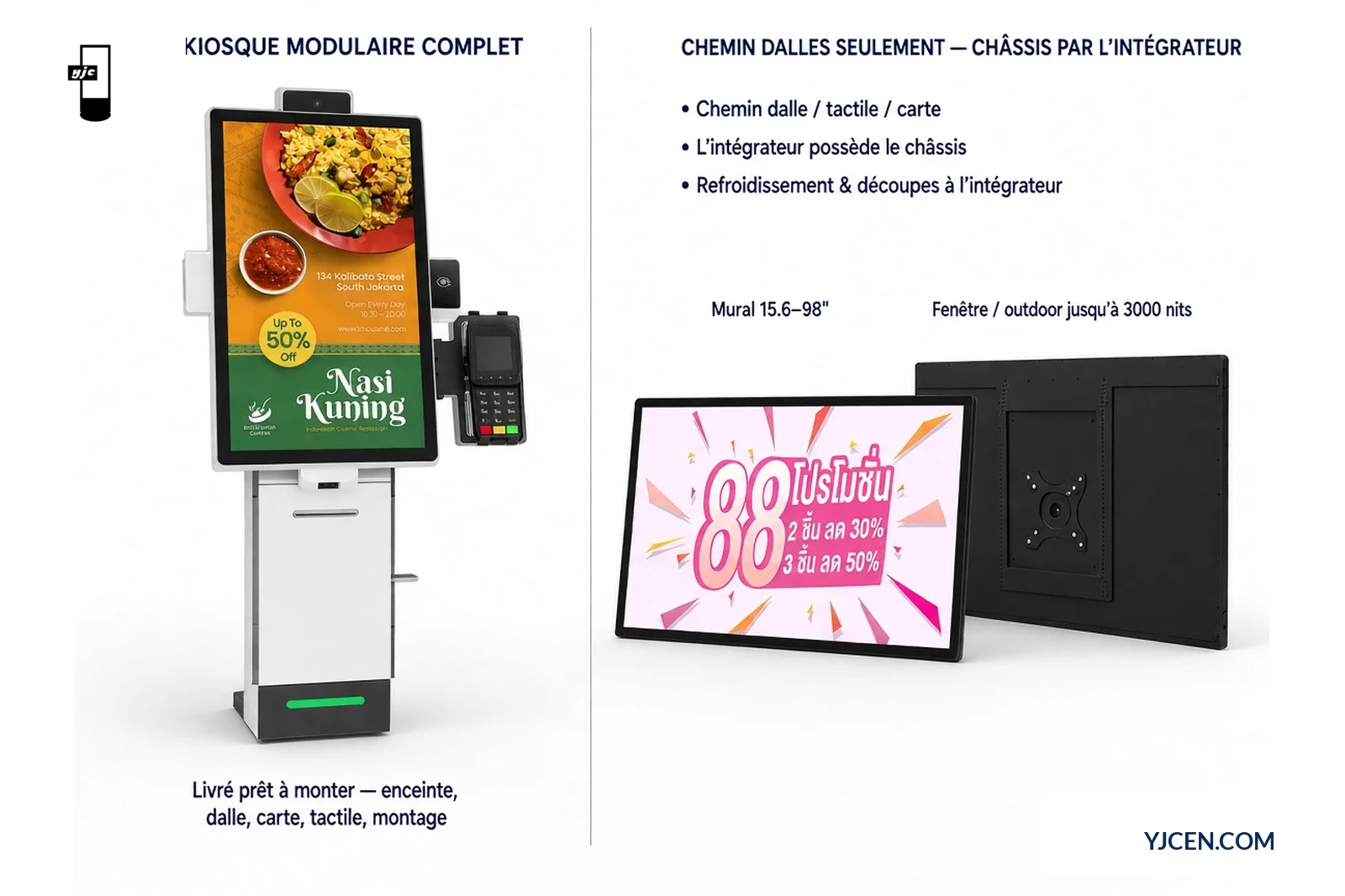

LCD open frame vs kiosque complet : la différence en une minute
An Un LCD open frame (ou moniteur tactile open frame) est la dalle — avec tactile PCAP ou IR en option — sans boîtier public fini. L’intégrateur possède le châssis tôlerie, le chemin de refroidissement et les découpes d’interfaces qui rendent l’unité installable dans un habillage de marque.
A Un kiosque complet est du matériel fini : enceinte, dalle, carte, tactile et options de montage déjà assemblés pour l’intégration logicielle et paiement. Choisissez complet lorsqu’une configuration catalogue convient — p. ex. le Self Service POS Kiosk 21,5″. Choisissezle parcours OEM open-frame lorsque votre équipe possède déjà la conception du châssis.
Tableau de décision : matériel kiosque complet vs open frame + châssis intégrateur
| Élément | Kiosque complet (YJCEN) | Open frame + châssis intégrateur |
|---|---|---|
| Enceinte / tôlerie | YJCEN | Intégrateur |
| Dalle LCD | YJCEN | YJCEN (OEM) |
| Carte mère / SoC | YJCEN | YJCEN (OEM) |
| Tactile (PCAP ou IR) | YJCEN | YJCEN (OEM) |
| Refroidissement / chemin thermique | YJCEN (conception produit) | L’intégrateur conçoit le chemin thermique |
| Découpes paiement / imprimante / montage caméra | YJCEN : configs paiement / imprimante / caméra | L’intégrateur possède découpes et cotes |
| Montage (VESA / trous custom / pied) | YJCEN : VESA ou pied | L’intégrateur possède le schéma de trous / le pied |
| Champs RFQ que l’acheteur doit envoyer | Modèle · qté · périphériques · pays de destination | Plan châssis (mm) · taille · LVDS/eDP · tactile · propriétaire thermique · découpes · qté · pays |
En bref : sur un kiosque complet, YJCEN fournit tout. En open-frame, vous possédez châssis, refroidissement et découpes ; YJCEN fournit dalle, tactile et carte via custom custom display solutionspas de SKU catalogue open-frame — nous cotons par projet.
Quand acheter plutôt un kiosque complet
- Vous avez besoin d’une unité self-service indoor finie avec écran / pied / caméra détachables POS Kiosk 21,5″. Choisissez at 15.6 / 21.5 / 23.8″21,5 / 23,8″, Android 11 RK3568, configs paiement/imprimante, IP5X indoor.
- Vous voulez une gamme self-service catalogue sans outillage tôlerie — self-service kiosk.
- Vous avez besoin d’un kiosque tactile fini — voir la gamme interactive kiosk.
- Les supports paiement, imprimante et caméra doivent partir en configurations produit, pas en découpes propres.
- You want YJCEN’s VESA or stand mounting rather than a hole pattern you design.
Quand open frame + châssis propre est la bonne RFQ
Utilisez le chemin OEM open frame lorsque votre équipe a déjà la capacité tôlerie ou un boîtier de marque, et que l’interface dalle (LVDS vs eDP),LVDS vs eDPde tactile et le plan de perçage doivent être verrouillés avant l’outillage.
Ce que couvre le parcours OEM :
- Écrans muraux 15.6–98″
- Sur pied 32–86″
- Stretched from 23.1″
- Fenêtre / extérieur jusqu’à 3000 nits
- Tactile : PCAP or IR
- Usine / docs : ISO 9001 ; CE; RoHS / FCC / ETL / CB ;; 3 ans ; échantillons àpartir de 1
Verrouillez tôt l’interface dalle — LVDS vs eDP — pour que châssis et carte partagent un seul pinout avant outillage. Indiquez l’interface choisie sur le RFQ avec le plan châssis en mm.
Règles thermiques et de site pour votre châssis
Inscrivez ceci dans le pack de plans de châssis :
- Nommez le responsable du chemin thermique sur le RFQ. Pour les builds open frame, l’intégrateur conçoit le chemin thermique. Indiquez l’ambiance max sur site, châssis étanche vs ventilé, et si un dégagement de convection arrière est réservé derrière la dalle.
- Adaptez la luminosité à l’environnement lumineux réel. Les kiosques indoor tournent à leur luminosité standard. Pour des builds vitrine ou outdoor, les dalles OEM vont jusqu’à 3000 nits 3000 nits votre cible en nits sur le RFQ.
- Verrouillez les trous de montage avant outillage. Envoyez le plan de référence châssis mm mm (schéma de trous / VESA / interface pied). Ne laissez pas l’entraxe comme note verbale après découpe de la tôle.
- Dimensionnez les découpes périphériques d’après le W×H×D de chaque appareil. Les ouvertures terminal de paiement, imprimante et caméra exigent W×H×D mm W×H×D mm RFQ pour que le cadre dalle et la tôle concordent.
- Planifiez l’accès service dans le châssis, pas après installation. Portes de service avant ou arrière, sortie de câbles et dégagement de remplacement de carte appartiennent au plan châssis avec le contour dalle.
- Demandez les documents CE / RoHS / FCC / ETL / CB avec le devis si votre pays de destination les exige. Les PDF de cotes sont sur.
Les modular self-service kiosk est IP5X is IP5X usage indoor. Un build open-frame tire son IP de votre enceinte — indiquez donc votre cible IP d’enceinte sur le RFQ.
Carte, OS et lecture hors ligne
Parcours kiosque complet : Les modular self-service kiosk est IP5X Android 11 Android 11 on RK3568login CMS, permissions d’apps et le dossier de contenu local avant la remise de site pour qu’une coupure WAN ne vide pas l’écran.
Open-frame : nous montons une carte Android ou Windows par projet. Indiquez OS, stockage et interfaces (LVDS/eDP, USB/HDMI) sur le RFQ.
Fail-safe de lecture hors ligne / locale (les deux chemins) :
- Préchargez la playlist approuvée en stockage local (eMMC / SSD / support USB selon configuration) pour que l’unité continue de lire si le LAN ou le cellulaire tombe.
- Confirmez que la carte peut basculer vers une entrée USB ou HDMI si le lecteur réseau est hors ligne.
- Documentez qui met à jour les médias locaux après installation (SI vs IT client final) et à quelle fréquence le pack local est rafraîchi.
- Pour les builds tactiles, indiquez PCAP or IR IR et l’épaisseur du verre de couverture pour que la pile avant corresponde aux attentes firmware de la carte.
Checklist RFQ avant devis (à coller dans l’e-mail)

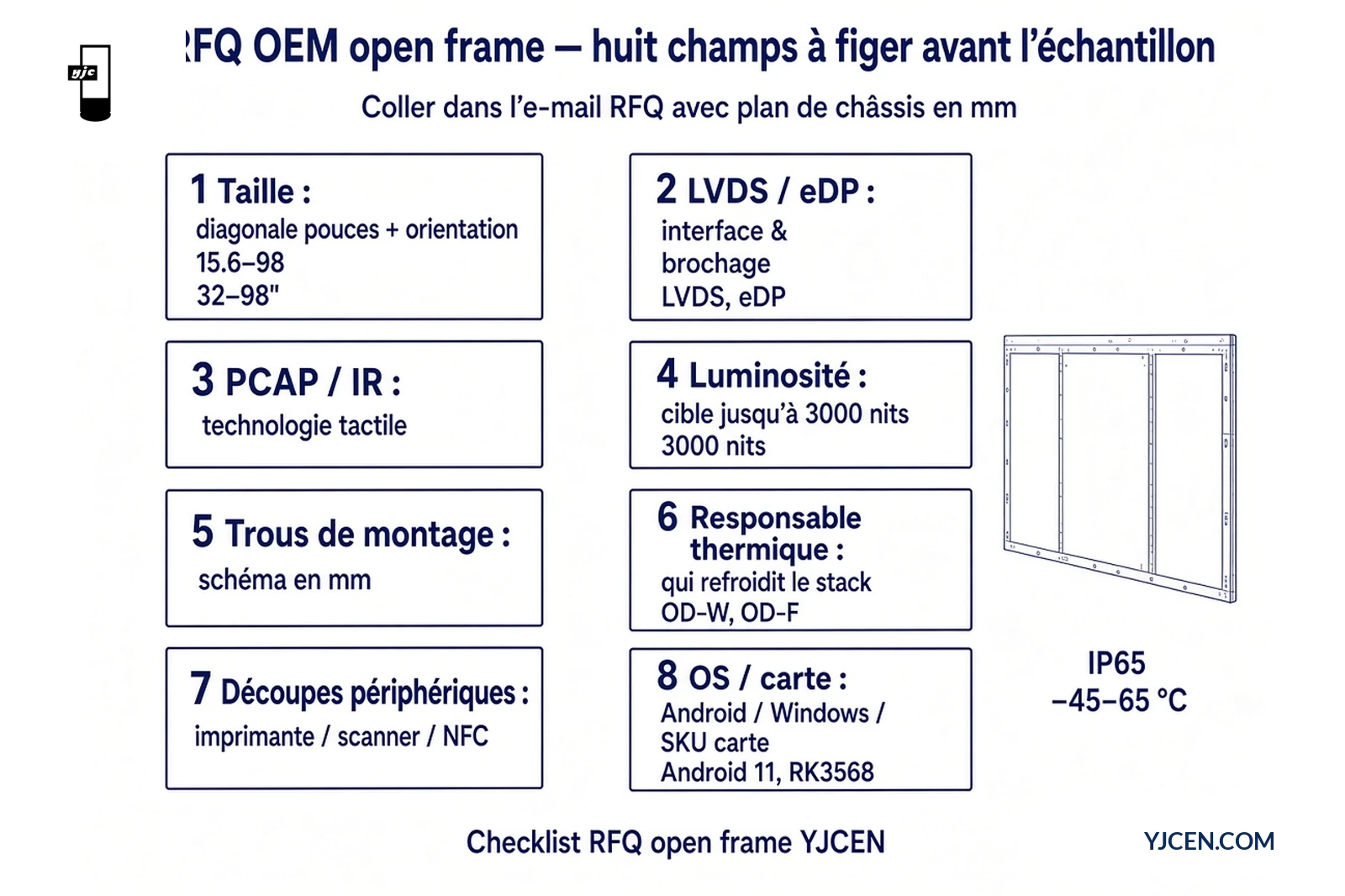

- Checklist RFQ OEM open frame à huit champs incluant LVDS/eDP, PCAP/IR, trous de montage en mm et luminosité jusqu’à 3000 nits
- Interface : LVDS or eDP
- Tactile : PCAP or IRou eDP — voir LVDS vs eDP
- Cible de luminosité (indoor vs vitrine/outdoor ; outdoor/vitrine jusqu’à 3000 nits 3000 nits chemin OEM)
- Cible de luminosité (intérieur vs fenêtre/extérieur ; extérieur/fenêtre jusqu’à 3000 nitsmm)
- Thermique : ambiance max, châssis étanche vs ventilé, responsable du chemin thermique
- Thermique : max ambiant, châssis étanche vs W×H×D mmconçoit le chemin thermique
- OS / carte : exigence Android ou Windows ; plan de lecture locale / hors ligne
- OS /RoHS / FCC / ETL / CB ;ou Windows
FAQ
Qu’est-ce qu’un moniteur open frame dans un projet kiosque ?
C’est la dalle LCD sans enceinte finie, avec tactile PCAP ou IR en option. L’intégrateur fournit châssis, refroidissement et découpes ; YJCEN fournit dalle, tactile et carte via custom display solutions. Inscrivez LVDS/eDP et schéma de trous sur le RFQ avant l’échantillon pour que l’outillage corresponde à la dalle.
Dois-je acheter un kiosque complet ou une dalle open frame ?
Achetez complet lorsque enceinte, dalle, carte, tactile et montage doivent partir assemblés ; achetez open-frame lorsque vous possédez le châssis. Utilisez les gammes catalogue de kiosques complets lorsque paiement, imprimante et options de montage doivent déjà être configurés. Achetez OEM open-frame lorsque votre équipe possède déjà la conception tôlerie du châssis et prendra refroidissement, découpes et accès service sur le plan d’enceinte.
Puis-je commander une dalle open-frame depuis le catalogue ?
Non. Nous cotons l’open frame par projet via custom display solutions: mural 15,6–98″, sol 32–86″, Stretched-Displays dès 23,1″, et constructions vitrine/extérieur jusqu’à 3000 nits, avec PCAP ou IR. Joignez le plan châssis en mm et indiquez LVDS ou eDP sur le RFQ.
Qui conçoit le refroidissement si j’achète open frame ?
Vous — l’intégrateur possède le chemin thermique open-frame. Inscrivez ambiant max, châssis étanche vs ventilé et dégagement arrière sur le RFQ avec le plan de châssis en mm. YJCEN cote dalle et carte sur ce plan pour verrouiller la propriété du chemin thermique avant l’échantillon, et le pack de site nomme qui possède le flux d’air après install.
Quels champs RFQ envoyer pour un devis OEM open frame ?
Envoyez 12 champs avant l’échantillon open frame. Couvrez taille, orientation, résolution, LVDS ou eDP, PCAP ou IR, luminosité, trous de montage en mm, responsable du chemin thermique, découpes périphériques L×H×P mm, OS/carte, plan hors ligne, et docs de certif. plus qté d’échantillons. Joignez le plan châssis et tirez les PDF de cotes sur si besoin.
YJCEN peut-elle fournir PCAP ou IR sur une construction open frame ?
Oui — PCAP ou IR. Indiquez le type de tactile et l’épaisseur du verre de couverture sur le RFQ pour que la stack avant corresponde au firmware de la carte. Les kiosques complets sont livrés avec le tactile déjà monté si vous ne voulez pas concevoir vous-même le verre avant et le cadre sur le châssis.
