Compre un kiosco YJCEN terminado cuando el recinto, panel, placa, táctil y montaje deban enviarse como una unidad ensamblada. Compre un LCD o panel táctil open-frame por la ruta OEM de YJCEN cuando su equipo de chapa ya posea el chasis, la ruta térmica y los recortes de periféricos. Los proyectos fallan cuando nadie nombra al dueño de la ruta térmica, LVDS vs eDP, los agujeros de montaje y los recortes de pago/impresora — y el desajuste aparece tras el utillaje. Bloquee cada campo de RFQ por escrito antes de la muestra para que la interfaz del panel coincida con su plano de chasis.

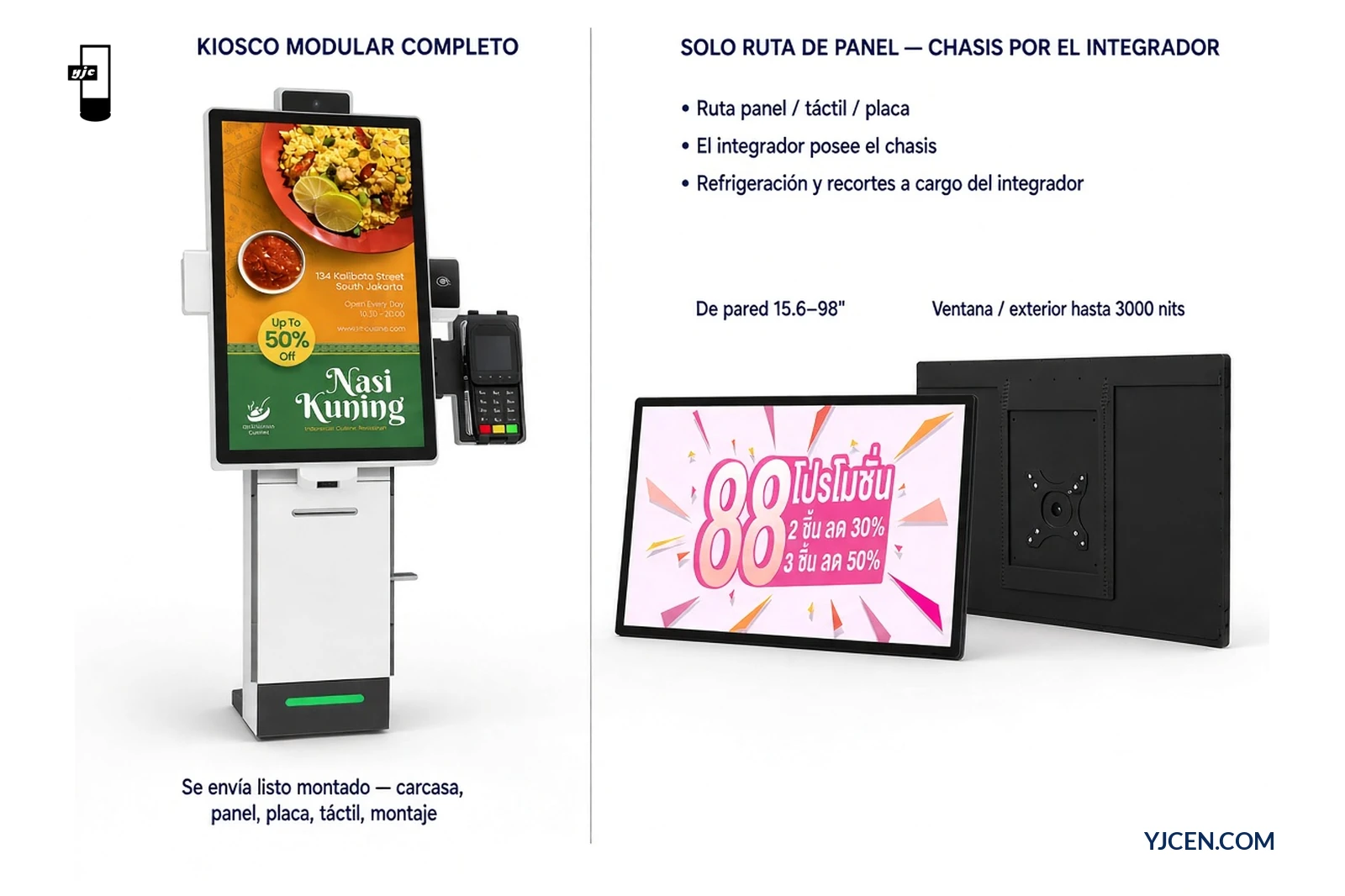

LCD open-frame vs kiosco completo: la diferencia en un minuto
Un LCD open frame (o monitor táctil open-frame) es el panel — con táctil PCAP o IR opcional — sin carcasa pública acabada. El integrador posee el chasis de chapa, la vía de refrigeración y los recortes de interfaz que hacen la unidad integrable en una carcasa de marca.
Un kiosco completo es hardware acabado: carcasa, panel, placa, táctil y opciones de montaje ya ensambladas para software y pago. Elija completo cuando encaje una config de catálogo — p. ej. el 21,5″ Kiosk de 21,5″. Elija. Elija la ruta OEM open-frame cuando su equipo ya posee el diseño del chasis.
Tabla de decisión: hardware de kiosco completo vs open-frame + chasis del integrador
| Pieza | Kiosco completo (YJCEN) | Open-frame + chasis del integrador |
|---|---|---|
| Recinto / chapa | YJCEN | Integrador |
| Panel LCD | YJCEN | YJCEN (OEM) |
| Placa base / SoC | YJCEN | YJCEN (OEM) |
| Táctil (PCAP o IR) | YJCEN | YJCEN (OEM) |
| Refrigeración / ruta térmica | YJCEN (diseño de producto) | El integrador diseña la ruta térmica |
| Recortes para pago / impresora / montaje de cámara | YJCEN: configs de pago / impresora / cámara | El integrador posee recortes y cotas |
| Montaje (VESA / agujeros a medida / soporte) | YJCEN: VESA o pie | El integrador posee el patrón de agujeros / el soporte |
| Campos RFQ que el comprador debe enviar | Modelo · cant. · periféricos · país de destino | Plano de chasis (mm) · tamaño · LVDS/eDP · táctil · responsable térmico · recortes · cant. · país |
En resumen: en un kiosco completo YJCEN suministra todo. En open-frame, usted posee chasis, refrigeración y recortes; YJCEN suministra panel, táctil y placa a soluciones de display a medidasolutions. No hay SKU de catálogo open-frame — cotizamos por proyecto.
Cuándo comprar en su lugar un kiosco completo
- Necesita una unidad self-service indoor terminada con pantalla / pie / cámara desmontables — Self Kiosk de 21,5″. Elija at 15.6 / 21.5 / 23.8″23.8″, Android 11 RK3568, configs de pago/impresora, IP5X indoor.
- Quiere una gama self-service de catálogo sin poseer utillaje de chapa kiosco de autoservicio.
- Necesita un kiosco táctil terminado — vea la línea interactive de esta gama.
- Los montajes de pago, impresora y cámara deben enviarse como configuraciones de producto, no como sus propios recortes.
- Quiere el montaje VESA o de pie de YJCEN en lugar de un patrón de agujeros que usted diseña.
En el proyecto de restaurante en Macedonia del Norte, YJCEN suministró dos terminales de pedidos de pie de 27 pulgadas con Windows, y el cliente integró sus propios sistemas de TPV y pago.
Cuándo open frame + chasis propio es la RFQ correcta
Use la vía OEM open frame cuando su equipo ya tenga capacidad de chapa o una carcasa de marca, y necesite fijar la interfaz del panel (LVDS vsLVDS vs eDPtipo de táctil y el patrón de orificios de montaje antes la fabricación del utillaje.
Qué cubre la ruta OEM:
- Pantallas murales 15.6–98″
- De pie 32–86″
- Stretched-Displays desde 23.1″
- Ventana / exterior hasta 3000 nits
- Táctil: PCAP PCAP or IR
- Fábrica / documentación: Gestión de la calidad certificada según ISO 9001; todos los productos están certificados CE / RoHS / FCC / ETL; documentación CB disponible; garantía de 3 años; muestras a partir de 1
Fije pronto la interfaz del panel — LVDS vs eDP — para que chasis y placa compartan un pinout antes del tooling. Ponga la interfaz elegida en el RFQ con el plano del chasis en mm.
Reglas térmicas y de obra para su chasis
Incluya esto en el paquete de planos del chasis:
- Nombre al responsable de la ruta térmica en el RFQ. En builds open-frame el integrador diseña la ruta térmica. Indique ambiente máx. en el emplazamiento, chasis sellado vs ventilado, y si se reserva holgura de convección trasera detrás del panel.
- Ajuste el brillo al entorno de luz real. Los kioscos indoor funcionan con su brillo estándar. Para builds de escaparate o outdoor, los paneles OEM llegan a 3000 nits 3000 nits su objetivo en nits en el RFQ.
- Fije los agujeros de montaje antes del tooling. Envíe el plano de referencia del mm en mm (patrón de agujeros / VESA / interfaz de pie). No deje el espaciado como nota verbal después de cortar la chapa.
- Dimensionar los recortes de periféricos según el W×H×D de cada dispositivo. Las aberturas de terminal de pago, impresora y cámara necesitan W×H×D mm en el RFQ para que el bisel del panel y la chapa coincidan.
- Planifique el acceso de servicio en el chasis, no después de instalar. Puertas de servicio frontales o traseras, salida de cables y holgura para cambio de placa van en el plano del chasis con el contorno del panel.
- Todos los productos YJCEN están certificados CE, RoHS, FCC y ETL. Los documentos de certificación, incluida la documentación CB, están disponibles previa solicitud. Los planos de dimensiones en PDF están en la sección Descargas.
Kiosco self-service modular: IP5X para uso indoor. Un build open-frame obtiene su IP de su recinto, así que indique el objetivo de IP del recinto en el RFQ.
Placa, SO y reproducción offline
Opción de quiosco completo: Kiosco self-service modular — Androide 11 on RK3568. Bloquee el login CMS, permisos de apps y la carpeta de contenido local antes de la entrega en obra para que una caída de WAN no deje la pantalla en blanco.
Open-frame: una placa Android o Windows por proyecto. Indique SO, almacenamiento e interfaces (LVDS/eDP, USB/HDMI) en el RFQ.
Fail-safe de reproducción offline / local (ambas rutas):
- Precargue la playlist aprobada en almacenamiento local (eMMC / SSD / medio USB según configuración) para que la unidad siga reproduciendo cuando caiga LAN o celular.
- Confirme que la placa puede caer a una ruta de entrada USB o HDMI si el reproductor de red está offline.
- Documente quién actualiza los medios locales tras la instalación (SI vs IT del usuario final) y con qué frecuencia se refresca el paquete local.
- En builds táctiles, indique PCAP PCAP or IR y el espesor del cristal frontal para que el stack frontal coincida con las expectativas de firmware de la placa.
Prepare los planos de integración
Acote por separado el contorno del módulo, el área activa y el recorte de la carcasa desde una referencia común. Una sección debe incluir profundidad instalada, soportes, saliente de conectores y espacio de curvatura de cables. Así se detectan interferencias que una vista frontal o la diagonal por sí solas no muestran.

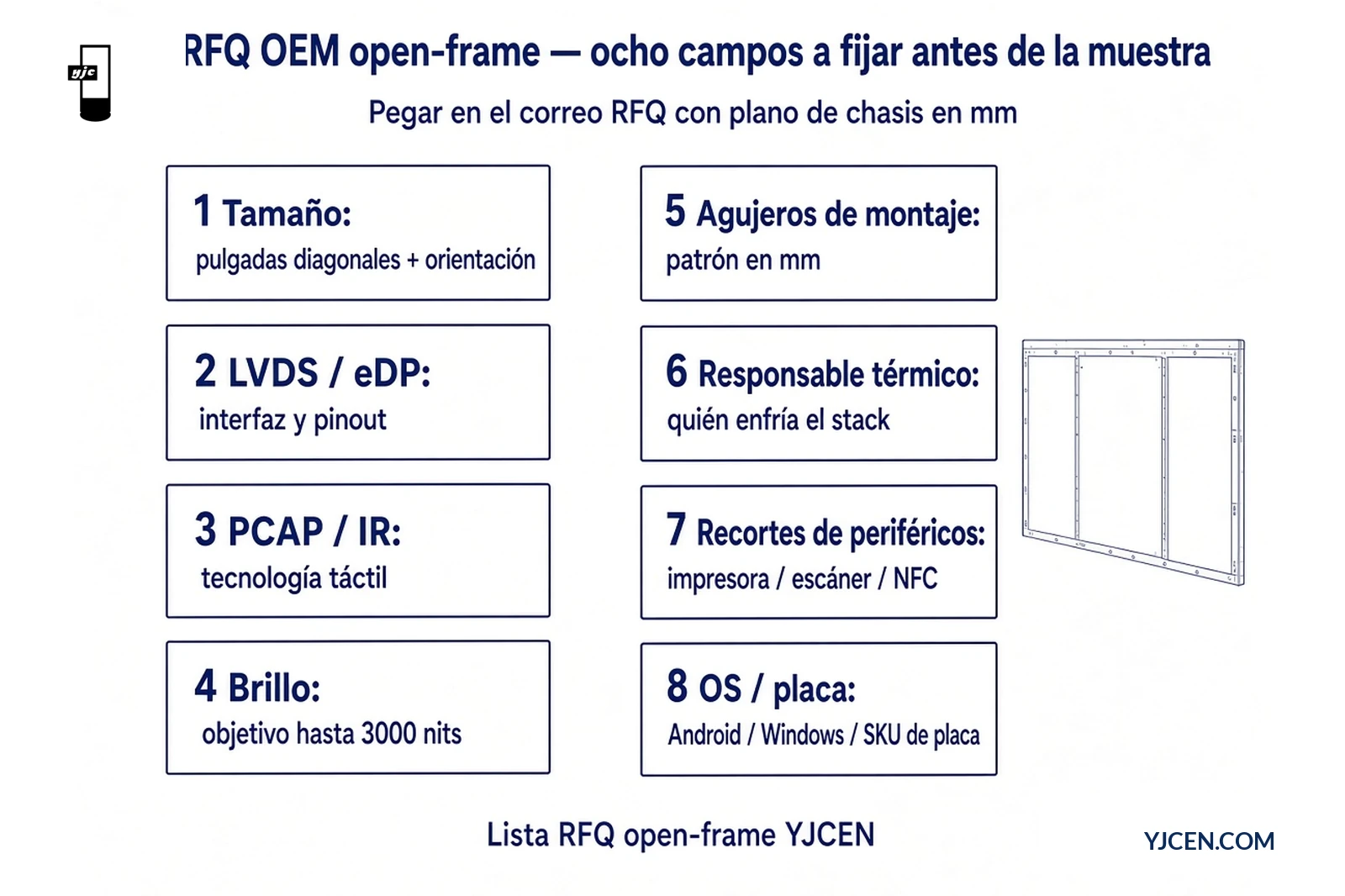

- Checklist RFQ OEM open frame de ocho campos con LVDS/eDP, PCAP/IR, orificios de montaje en mm y brillo hasta 3000 nits
- Interfaz: LVDS LVDS or eDP
- Táctil: PCAP PCAP or IReDP — ver LVDS vs eDP
- Objetivo de brillo (indoor vs escaparate/outdoor; outdoor/escaparate hasta 3000 nits 3000 nits la ruta OEM)
- Objetivo de brillo (interior vs ventana/exterior; exterior/ventana hasta 3000 nitsmm)
- Térmico: ambiente máx., chasis sellado vs ventilado, responsable de la ruta térmica
- Térmico: máx. ambiente, chasis sellado vs mm enquién diseña la ruta térmica
- SO / placa: requisito Android o Windows; plan de reproducción local / offline
- SO /RoHS / FCC / ETL / CB;o Windows
FAQ
¿Qué es un monitor open frame en un proyecto de kiosco?
Es el panel LCD sin recinto terminado, con táctil PCAP o IR opcional. El integrador suministra chasis, refrigeración y recortes; YJCEN suministra panel, táctil y placa a través de soluciones de display a medida. Ponga LVDS/eDP y el patrón de agujeros en el RFQ antes de la muestra para que el utillaje coincida con el panel.
¿Debo comprar un kiosco completo o un panel open frame?
Compre completo cuando recinto, panel, placa, táctil y montaje deban enviarse ensamblados; compre open-frame cuando usted posea el chasis. Use las líneas de catálogo de kiosco completo cuando necesite pago, impresora y opciones de montaje ya configuradas. Compre OEM open-frame cuando su equipo ya posea el diseño de chasis en chapa y asuma refrigeración, recortes y acceso de servicio en el plano del recinto.
¿Puedo pedir un panel open-frame del catálogo?
No. Cotizamos open-frame por proyecto a través de soluciones de display a medida: pared 15,6–98″, suelo 32–86″, Stretched-Displays desde 23,1″ y construcciones de escaparate/exterior hasta 3000 nits, con PCAP o IR. Adjunte el plano del chasis en mm e indique LVDS o eDP en el RFQ.
¿Quién diseña la refrigeración si compro open frame?
Usted — el integrador posee la ruta térmica open-frame. Escriba ambiente máx., chasis sellado vs ventilado y holgura trasera en el RFQ con el plano de chasis en mm. YJCEN cotiza panel y placa contra ese plano para bloquear la propiedad de la ruta térmica antes de la muestra, y el paquete de obra nombra quién posee el flujo de aire tras la instalación.
¿Puede YJCEN suministrar PCAP o IR en una construcción open frame?
Sí — PCAP o IR. Indique el tipo táctil y el espesor del cristal de cubierta en el RFQ para que el apilado frontal coincida con el firmware de la placa. Los kioscos completos llevan el táctil ya montado si no quiere diseñar usted el cristal frontal y el bisel en el chasis.
