Köp en färdig YJCEN-kiosk när kapsling, panel, kort, touch och montering ska levereras som en sammansatt enhet. Köp en open-frame LCD eller touchpanel via YJCEN:s OEM-väg när ert plåtlag redan äger chassi, kylväg och periferiurtag. Projekt misslyckas när ingen namnger ägaren av värmeledningen, LVDS vs eDP, monteringshål och betal-/skrivarurtag — och avvikelsen syns efter verktyg. Lås varje RFQ-fält skriftligt före sample så att panelgränssnittet matchar er chassiritning.
Open-frame LCD vs komplett kiosk: skillnaden på en minut
En open-frame LCD (eller open-frame touchmonitor) är panelen — med valfri PCAP- eller IR-touch — utan färdigt publik hus. Integratören äger plåtchassit, kylvägen och gränssnittsurtagen som gör enheten monterbar i ett märkesspecifikt hus.
En komplett kiosk är färdig hårdvara: hus, panel, kort, touch och monteringsval redan monterade för mjukvara och betalning. Välj komplett när en katalogkonfig passar — t.ex. 21,5″ Self Service POS. Välj open-frame OEM-vägen när ert team redan äger chassidesignen.

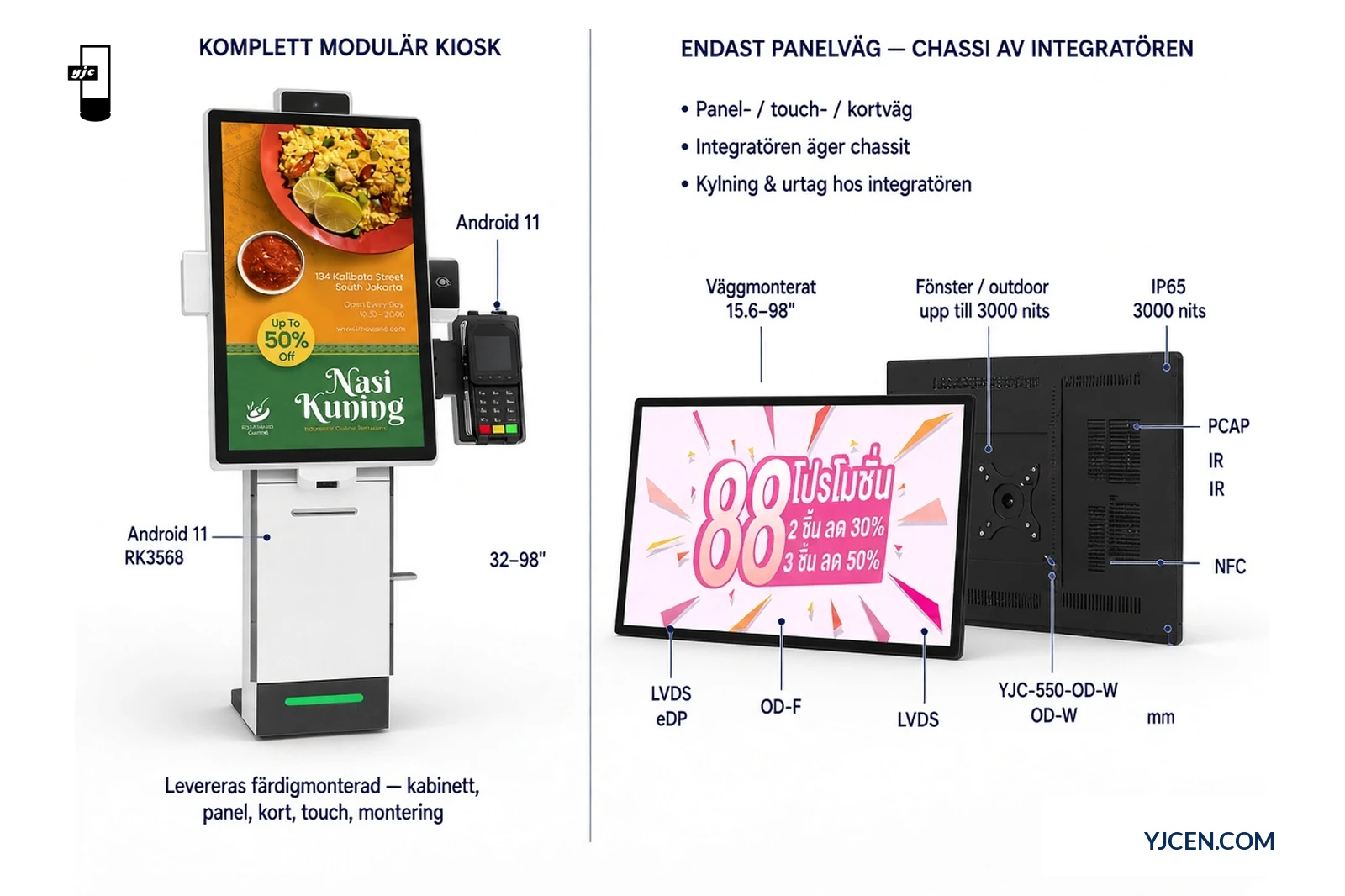

Beslutstabell: komplett kioskmaskinvara vs open-frame + integratörschassi
| Del | Komplett kiosk (YJCEN) | Open-frame + integratörschassi |
|---|---|---|
| Kapsling / plåt | YJCEN | Integratör |
| LCD-panel | YJCEN | YJCEN (OEM) |
| Moderkort / SoC-kort | YJCEN | YJCEN (OEM) |
| Touch (PCAP eller IR) | YJCEN | YJCEN (OEM) |
| Kylning / värmeväg | YJCEN (produktdesign) | Integratören ritar värmevägen |
| Urtag för betalning / skrivare / kamerafäste | YJCEN: betal-/skrivar-/kamerakonfigurationer | Integratören äger urtag och mått |
| Montering (VESA / specialhål / stativ) | YJCEN: VESA eller stativ | Integratören äger hålmönster / stativ |
| RFQ-fält som köparen måste skicka | Modell · antal · tillbehör · destinationsland | Chassiritning (mm) · storlek · LVDS/eDP · touch · värmeledningsägare · urtag · antal · land |
Kort sagt: på en komplett kiosk levererar YJCEN allt. På open-frame äger ni chassi, kylning och urtag; YJCEN levererar panel, touch och kort via anpassade displaylösningarfinns ingen katalog-SKU för open-frame — vi offertberäknar per projekt.
När ni i stället ska köpa en komplett kiosk
- Ni behöver en färdig inomhus self-service-enhet med avtagbar skärm / stativ / kamera — Self Service POS at 15.6 / 21.5 / 23.8″21.5 / 23.8″, Android 11 RK3568, betal-/skrivarkonfigurationer, IP5X inomhus.
- Ni vill ha ett katalogsortiment för selfservice utan att äga plåtverktyg självbetjäningskiosk.
- Ni behöver en färdig touchkiosk — se linjen interactive i denna produktserie.
- Betal-, skrivar- och kameramontage måste skickas som produktkonfigurationer, inte som egna urtag.
- Ni vill ha YJCEN:s VESA- eller stativmontering i stället för ett hålmönster ni ritar själva.
Till restaurangprojektet i Nordmakedonien, där kunden integrerade sina egna kassa- och betalsystem, levererade YJCEN två fristående 27-tums beställningsterminaler med Windows.
När open-frame + eget chassi är rätt RFQ
Använd open-frame OEM-vägen när ert team redan har plåtkapacitet eller ett varumärkesspecifikt hölje, och behöver låsaLVDS vs eDP(LVDS vs eDP), touchtyp och monteringshålmönster före verktygstillverkningen.
Vad OEM-vägen täcker:
- Väggmonterade skärmar 15.6–98″
- Golvstående 32–86″
- Stretched-Displays från 23.1″
- Fönster / utomhus till 3000 nits
- Touch: PCAP or IR
- Fabrik / dokument: ISO 9001-certifierad kvalitetsledning; alla produkter är CE-, RoHS-, FCC- och ETL-certifierade; CB-dokumentation finns tillgänglig; 3 års garanti; prover från 1
Lås panelgränssnittet tidigt — LVDS vs eDP — så att chassi och kort delar en pinout före tooling. Ange valt gränssnitt på RFQ med chassiritningen i mm.
Värme- och platsregler för ert chassi
Lägg detta i chassiritningspaketet:
- Namnge värmeledningsägaren på RFQ. För open-frame-byggen ritar integratören värmeledningen. Ange omgivning max på installationsplatsen, tätat vs ventilerat chassi, och om bakre konvektionsutrymme reserveras bakom panelen.
- Anpassa ljusstyrkan till den verkliga ljusmiljön. Inomhuskiosker kör standardljusstyrka. För fönster- eller utomhusbyggen går OEM-paneler upp till 3000 nits — skriv 3000 nits mål i nits på RFQ.
- Lås monteringshål före tooling. Skicka chassireferensritning i mm (hålmönster mm VESA / stativgränssnitt). Lämna inte hålavstånd som muntlig not efter att plåten är kapad.
- Dimensionera periferiurtag från varje enhets W×H×D. Öppningar för betalterminal, skrivare och kamera behöver W×H×D mm på RFQ så att panelram och plåt stämmer.
- Planera serviceåtkomst i chassit, inte efter installation. Främre eller bakre servicedörrar, kabelutgång och kortbytesutrymme hör hemma på chassiritningen med panelens kontur.
- Alla YJCEN-produkter är CE-, RoHS-, FCC- och ETL-certifierade. Certifieringsdokument, inklusive CB-dokumentation, finns på begäran. Måttritningar i PDF-format finns under Nedladdningar.
Modulär självbetjäningskiosk: IP5X för inomhusbruk. Ett open-frame-bygge får sin IP från er kapsling, så ange kapslingens IP-mål på RFQ.
Kort, OS och offlinespelning
Alternativ med komplett kiosk: Modulär självbetjäningskiosk — Android 11 on RK3568. Lås CMS-inloggning, appbehörigheter och den lokala innehållsmappen före platsöverlämning så att ett WAN-bortfall inte tömmer skärmen.
Open-frame: monterar ett Android- eller Windows-kort per projekt. Ange OS, lagring och gränssnitt (LVDS/eDP, USB/HDMI) på RFQ.
Offline- / lokal-uppspelningens fail-safe (båda vägarna):
- Förladda den godkända spellistan till lokal lagring (eMMC / SSD / USB-media enligt konfiguration) så att enheten fortsätter spela när LAN eller mobil faller bort.
- Bekräfta att kortet kan falla tillbaka till en USB- eller HDMI-ingångsväg om nätverksspelaren är offline.
- Dokumentera vem som uppdaterar lokal media efter installation (SI vs slutanvändar-IT) och hur ofta det lokala paketet uppdateras.
- För touch-byggen: ange PCAP or IR eller IR och täckglasets tjocklek så att frontstacken matchar kortets firmwareförväntningar.
Förbered integrationsritningarna
Måttsätt modulens yttermått, aktiv bildyta och höljets öppning separat från en gemensam referens. En sektionsvy bör visa installationsdjup, fästen, kontakternas utstick och kabelböjutrymme. Den visar kollisioner som en frontvy eller skärmdiagonal ensam inte avslöjar.

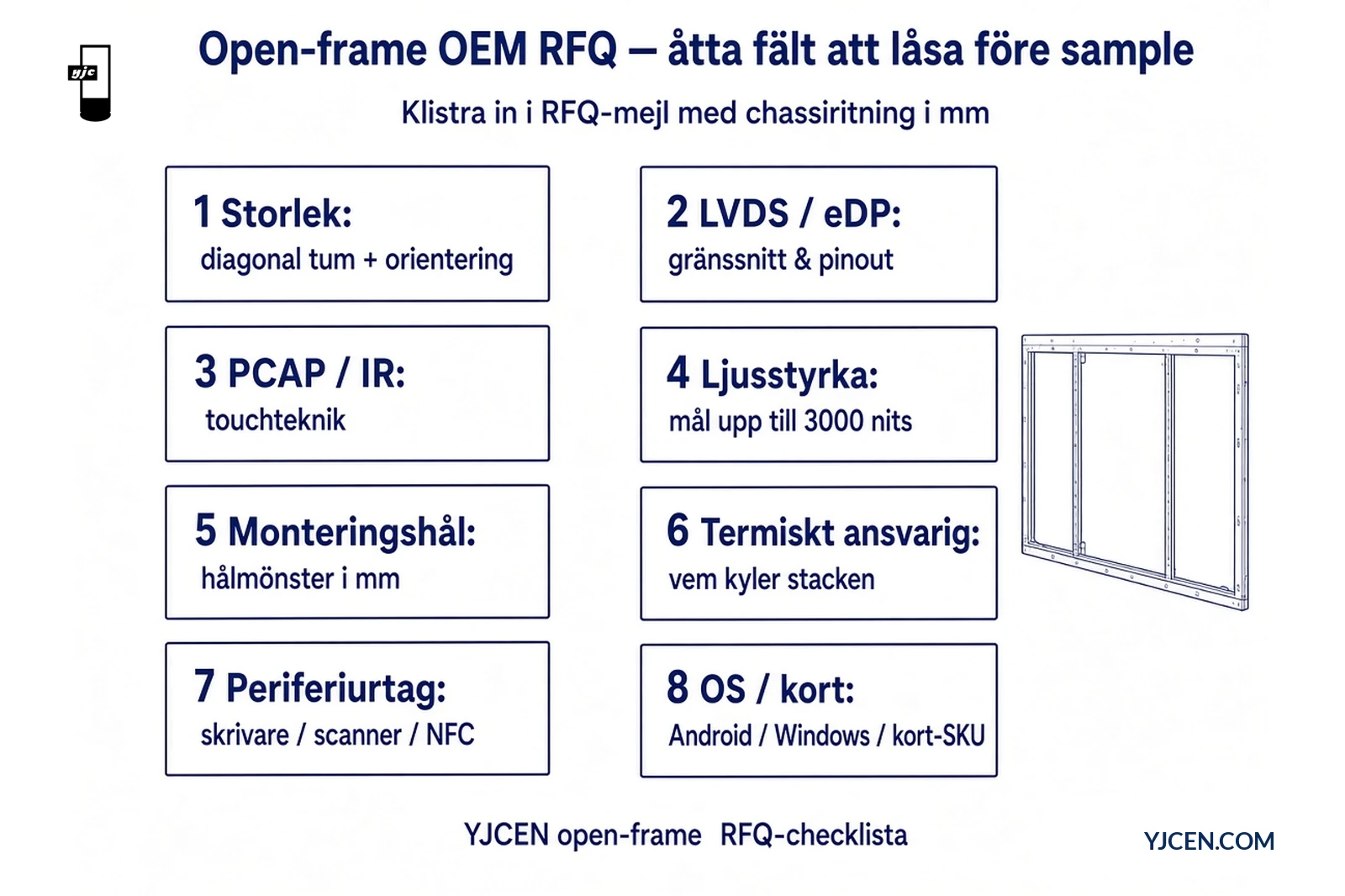

- Open-frame OEM RFQ-checklista med åtta fält inklusive LVDS/eDP, PCAP/IR, monteringshål i mm och ljusstyrka upp till 3000 nits
- Gränssnitt: LVDS LVDS or eDP
- Touch: PCAP or IReDP — se LVDS vs eDP
- Ljusstyrkemål (inomhus vs skyltfönster/utomhus; utomhus/skyltfönster upp till 3000 3000 nits på OEM-vägen)
- Ljusstyrkemål (inomhus vs fönster/utomhus; utomhus/fönster upp till 3000 nitsmm)
- Termiskt: omgivning max, tätat vs ventilerat chassi, värmeledningsägare
- Termiskt: ambient max, tätat vs ventilerat mmvem som designar värmevägen
- OS / kort: Android- eller Windows-krav; lokal uppspelning / offlineplan
- OS /RoHS / FCC / ETL /Windows-krav
Vanliga frågor
Vad är en open-frame-monitor i ett kioskprojekt?
Det är LCD-panelen utan färdig kapsling, med valfri PCAP- eller IR-touch. Integratören levererar chassi, kylning och urtag; YJCEN levererar panel, touch och kort via anpassade displaylösningar. Ange LVDS/eDP och hålmönster på RFQ före sample så att verktyg matchar panelen.
Ska jag köpa en komplett kiosk eller en open-frame-panel?
Köp komplett när kapsling, panel, kort, touch och montering ska levereras sammansatta; köp open-frame när ni äger chassit. Använd kataloglinjerna för kompletta kiosker när betalning, skrivare och monteringsalternativ redan ska vara konfigurerade. Köp open-frame-OEM när ert team redan äger plåtchassidesignen och tar kylning, urtag och serviceåtkomst i kapslingsritningen.
Kan jag beställa en open-frame-panel från katalogen?
Nej. Vi offererar open-frame per projekt via anpassade displaylösningar: vägg 15,6–98″, golv 32–86″, Stretched-Displays från 23,1″ och fönster-/utomhusbyggen upp till 3000 nits, med PCAP eller IR. Bifoga chassiritningen i mm och ange LVDS eller eDP på RFQ.
Vem ritar kylningen om jag köper open-frame?
Ni — integratören äger open-frame-värmeledningen. Skriv ambient max, tätat vs ventilerat chassi och bakre spel på RFQ med chassiritningen i mm. YJCEN offertberäknar panel och kort mot den ritningen så att värmeledningsägarskapet låses före sample, och platspaketet namnger vem som äger luftflödet efter installation.
Kan YJCEN leverera PCAP eller IR på ett open-frame-bygge?
Ja — PCAP eller IR. Ange touchtyp och täckglasets tjocklek på RFQ så att frontstacken matchar kortets firmware. Kompletta kiosker levereras med touch redan monterad om du inte vill rita frontglas och ramstack själv på chassit.
Nästa steg
Kontakta YJCEN för installationsråd Kontakta YJCEN för installationsråd och priser.
