Acquistate un chiosco YJCEN finito quando involucro, pannello, scheda, touch e montaggio devono spedire come un’unica unità assemblata. Acquistate un LCD o pannello touch open-frame tramite il percorso OEM YJCEN quando il vostro team di lattoneria possiede già telaio, percorso termico e ritagli periferici. I progetti falliscono quando nessuno nomina il proprietario di percorso termico, LVDS vs eDP, fori di montaggio e ritagli pagamento/stampante — e la discrepanza emerge dopo l’attrezzaggio. Bloccate ogni campo RFQ per iscritto prima del campione così l’interfaccia pannello corrisponde al disegno del telaio.
LCD open-frame vs chiosco completo: la differenza in un minuto
Un LCD open-frame (o monitor touch open-frame) è il pannello — con touch PCAP o IR opzionale — senza enclosure pubblica finita. L’integratore possiede lo chassis in lamiera, il percorso di raffreddamento e i ritagli di interfaccia che rendono l’unità installabile in un housing di marca.
Un chiosco completo è hardware finito: enclosure, pannello, board, touch e opzioni di montaggio già assemblati per software e pagamento. Scegliete completo quando una config di catalogo va bene — es. il 21,5″ Kiosk da 21,5″. Scegliete. Scegliete il percorso OEM open-frame quando il team possiede già il design dello chassis.

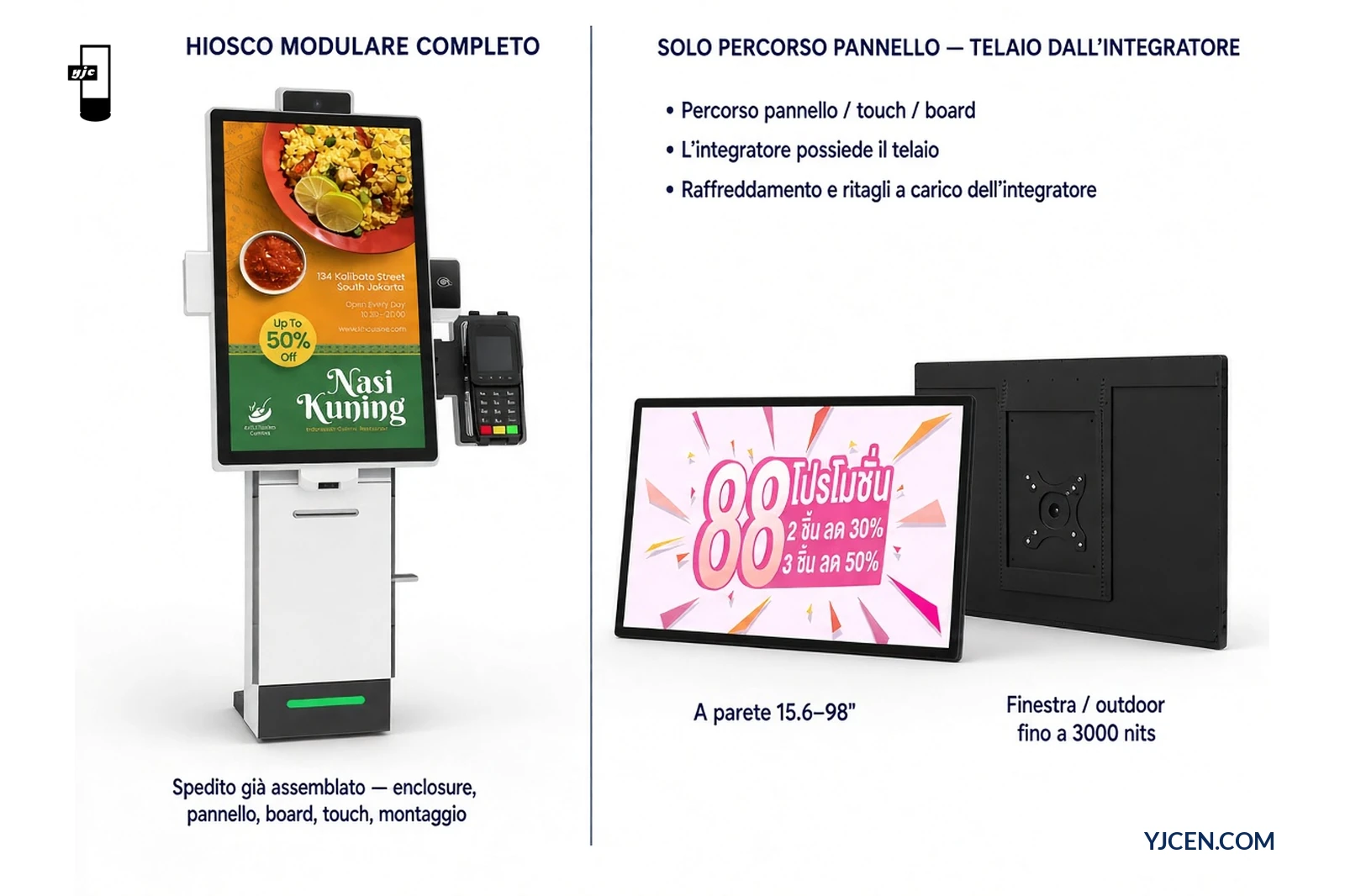

Tabella di decisione: hardware chiosco completo vs open-frame + telaio integratore
| Parte | Chiosco completo (YJCEN) | Open-frame + telaio integratore |
|---|---|---|
| Involucro / lamiera | YJCEN | Integrator |
| Pannello LCD | YJCEN | YJCEN (OEM) |
| Scheda madre / SoC | YJCEN | YJCEN (OEM) |
| Touch (PCAP o IR) | YJCEN | YJCEN (OEM) |
| Raffreddamento / percorso termico | YJCEN (design prodotto) | L’integratore progetta il percorso termico |
| Ritagli per pagamento / stampante / montaggio camera | YJCEN: config pagamento / stampante / camera | L’integratore possiede ritagli e quote |
| Montaggio (VESA / fori custom / stand) | YJCEN: VESA o stand | L’integratore possiede il pattern fori / lo stand |
| Campi RFQ che l’acquirente deve inviare | Modello · q.tà · periferici · paese di destinazione | Disegno telaio (mm) · misura · LVDS/eDP · touch · responsabile termico · ritagli · q.tà · paese |
In breve: su un chiosco completo YJCEN fornisce tutto. In open-frame, voi possedete telaio, raffreddamento e ritagli; YJCEN fornisce pannello, touch e scheda tramite soluzioni display su misuraesiste uno SKU di catalogo open-frame — quotiamo per progetto.
Quando acquistare invece un chiosco completo
- Serve un’unità self-service indoor finita con schermo / stand / camera staccabili — Self Kiosk da 21,5″. Scegliete at 15.6 / 21.5 / 23.8″/ 23.8″, Android 11 RK3568, config pagamento/stampante, IP5X indoor.
- Volete una gamma self-service da catalogo senza possedere utensileria per lamiera chiosco self-service.
- Serve un chiosco touch finito — vedi la linea interactive di questa gamma.
- I montaggi pagamento, stampante e telecamera devono partire come configurazioni prodotto, non come ritagli vostri.
- Volete il montaggio VESA o stand YJCEN invece di un pattern di fori che progettate voi.
Nel progetto del ristorante in Macedonia del Nord, YJCEN ha fornito due terminali per ordinazioni da pavimento da 27 pollici con Windows, mentre il cliente ha integrato i propri sistemi di cassa e pagamento.
Quando open frame + telaio proprio è la RFQ giusta
Usate il percorso OEM open frame quando il vostro team ha già capacità di lamiera o un involucro di marca, e dovete fissare interfaccia pannelloLVDS vs eDPeDP), tipo di touch e pattern fori di montaggio la realizzazione delle attrezzature.
Cosa copre il percorso OEM:
- Schermi a 15.6–98″
- A pavimento 32–86″
- Stretched-Displays da 23.1″
- Finestra / outdoor fino a 3000 nits
- Touch: PCAP or IR
- Stabilimento / documenti: Gestione della qualità certificata ISO 9001; tutti i prodotti sono certificati CE / RoHS / FCC / ETL; documentazione CB disponibile; garanzia di 3 anni; campioni a partire da 1
Bloccate presto l’interfaccia pannello — LVDS vs eDP — così telaio e scheda condividono un pinout prima del tooling. Mettete l’interfaccia scelta sul RFQ con il disegno telaio in mm.
Regole termiche e di cantiere per il vostro telaio
Inserite questi punti nel pacchetto disegni del telaio:
- Nominate il responsabile del percorso termico sul RFQ. Nei build open-frame l’integratore progetta il percorso termico. Indicate ambiente max sul sito, chassis sigillato vs ventilato, e se è riservato spazio di convezione posteriore dietro il pannello.
- Adattate la luminosità all’ambiente luce reale. I chioschi indoor usano la luminosità standard. Per build vetrina o outdoor, i pannelli OEM arrivano a 3000 nits 3000 nits il target in nits sul RFQ.
- Bloccate i fori di montaggio prima del tooling. Inviate il disegno di riferimento telaio mm mm (schema fori / VESA / interfaccia stand). Non lasciate il passo fori come nota verbale dopo il taglio della lamiera.
- Dimensionate i ritagli periferici dal W×H×D di ciascun dispositivo. Le aperture per terminale di pagamento, stampante e camera W×H×D mm W×H×D mm sul RFQ così cornice pannello e lamiera concordano.
- Pianificate l’accesso di servizio nel telaio, non dopo l’installazione. Porte di servizio anteriori o posteriori, uscita cavi e spazio per cambio scheda appartengono al disegno telaio con il contorno pannello.
- Tutti i prodotti YJCEN sono certificati CE, RoHS, FCC ed ETL. I documenti di certificazione, inclusa la documentazione CB, sono disponibili su richiesta. I disegni dimensionali in PDF sono disponibili nella sezione Download.
Kiosk self-service modulare: IP5X per uso indoor. Un build open-frame ottiene l’IP dal vostro involucro, quindi indicate il target IP dell’involucro sul RFQ.
Scheda, OS e riproduzione offline
Soluzione con chiosco completo: Kiosk self-service modulare — Android 11 on RK3568. Bloccate login CMS, permessi app e la cartella contenuti locali prima del passaggio di cantiere così un drop WAN non lascia lo schermo vuoto.
Open-frame: una scheda Android o Windows per progetto. Indicate OS, storage e interfacce (LVDS/eDP, USB/HDMI) sul RFQ.
Fail-safe di riproduzione offline / locale (entrambi i percorsi):
- Precaricate la playlist approvata nello storage locale (eMMC / SSD / supporto USB come configurato) così l’unità continua a riprodurre quando cadono LAN o cellulare.
- Confermate che la scheda può ripiegare su un ingresso USB o HDMI se il player di rete è offline.
- Documentate chi aggiorna i media locali dopo l’installazione (SI vs IT dell’utente finale) e quanto spesso si aggiorna il pacchetto locale.
- Per i build touch, indicate PCAP or IR IR e lo spessore del vetro di copertura così lo stack frontale coincide con le aspettative firmware della scheda.
Preparare i disegni d’integrazione
Quotare separatamente ingombro del modulo, area attiva e apertura dell’involucro da un riferimento comune. Una sezione deve includere profondità installata, staffe, sporgenza dei connettori e spazio di curvatura dei cavi. Rivela interferenze che la sola vista frontale o diagonale non mostra.

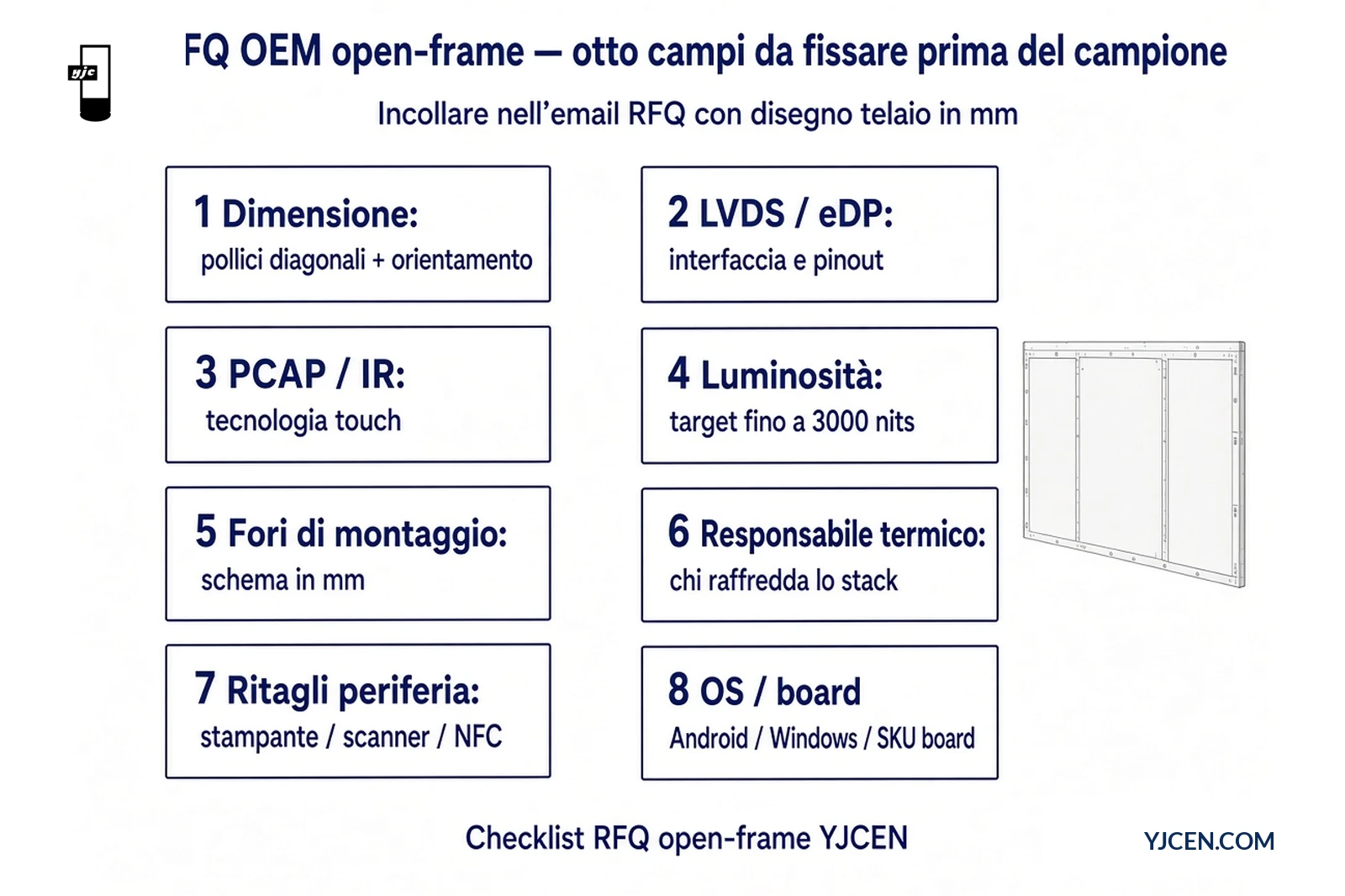

- Checklist RFQ OEM open frame a otto campi con LVDS/eDP, PCAP/IR, fori di montaggio in mm e luminosità fino a 3000 nit
- Interfaccia: LVDS LVDS or eDP
- Touch: PCAP or IReDP — vedi LVDS vs eDP
- Obiettivo di luminosità (indoor vs vetrina/outdoor; outdoor/vetrina fino a 3000 3000 nits sul percorso OEM)
- Obiettivo luminosità (indoor vs finestra/outdoor; outdoor/finestra fino a 3000 nitmm)
- Termico: ambiente max, chassis sigillato vs ventilato, responsabile del percorso termico
- Termico: max ambiente, telaio sigillato vs W×H×D mmchi progetta il percorso termico
- OS / scheda: requisito Android o Windows; piano di riproduzione locale / offline
- OS /RoHS / FCC / ETL /o Windows
FAQ
Cos’è un monitor open frame in un progetto chiosco?
È il pannello LCD senza involucro finito, con touch PCAP o IR opzionale. L’integratore fornisce telaio, raffreddamento e ritagli; YJCEN fornisce pannello, touch e scheda tramite soluzioni display su misura. Inserite LVDS/eDP e pattern fori sul RFQ prima del campione così l’attrezzaggio corrisponde al pannello.
Devo acquistare un chiosco completo o un pannello open frame?
Acquistate completo quando involucro, pannello, scheda, touch e montaggio devono spedire assemblati; acquistate open-frame quando possedete il telaio. Usate le linee di catalogo chiosco completo quando servono pagamento, stampante e opzioni di montaggio già configurate. Acquistate OEM open-frame quando il vostro team possiede già il design del telaio in lamiera e gestirà raffreddamento, ritagli e accesso di servizio sul disegno involucro.
Posso ordinare un pannello open-frame dal catalogo?
No. Quotiamo open-frame per progetto tramite soluzioni display su misura: parete 15,6–98″, pavimento 32–86″, Stretched-Displays da 23,1″ e costruzioni vetrina/outdoor fino a 3000 nits, con PCAP o IR. Allegate il disegno del telaio in mm e indicate LVDS o eDP sul RFQ.
Chi progetta il raffreddamento se compro open frame?
Voi — l’integratore possiede il percorso termico open-frame. Scrivete ambient max, telaio sigillato vs ventilato e gioco posteriore sul RFQ con il disegno telaio in mm. YJCEN quota pannello e scheda su quel disegno così la proprietà del percorso termico è bloccata prima del campione, e il pacchetto di cantiere nomina chi possiede il flusso d’aria dopo l’installazione.
YJCEN può fornire PCAP o IR su una costruzione open frame?
Sì — PCAP o IR. Indicate il tipo di touch e lo spessore del vetro di copertura sul RFQ così lo stack frontale corrisponde al firmware della scheda. I chioschi completi arrivano con il touch già montato se non volete progettare voi il vetro frontale e la cornice sul telaio.
