Compre um quiosque YJCEN acabado quando gabinete, painel, placa, touch e montagem devem sair como uma unidade montada. Compre um LCD ou painel touch open-frame pela rota OEM da YJCEN quando sua equipe de chapa já possui chassis, caminho térmico e recortes de periféricos. Projetos falham quando ninguém nomeia o dono do caminho térmico, LVDS vs eDP, furos de montagem e recortes de pagamento/impressora — e o descompasso aparece após o ferramental. Trave cada campo de RFQ por escrito antes da amostra para a interface do painel bater com o desenho do chassis.

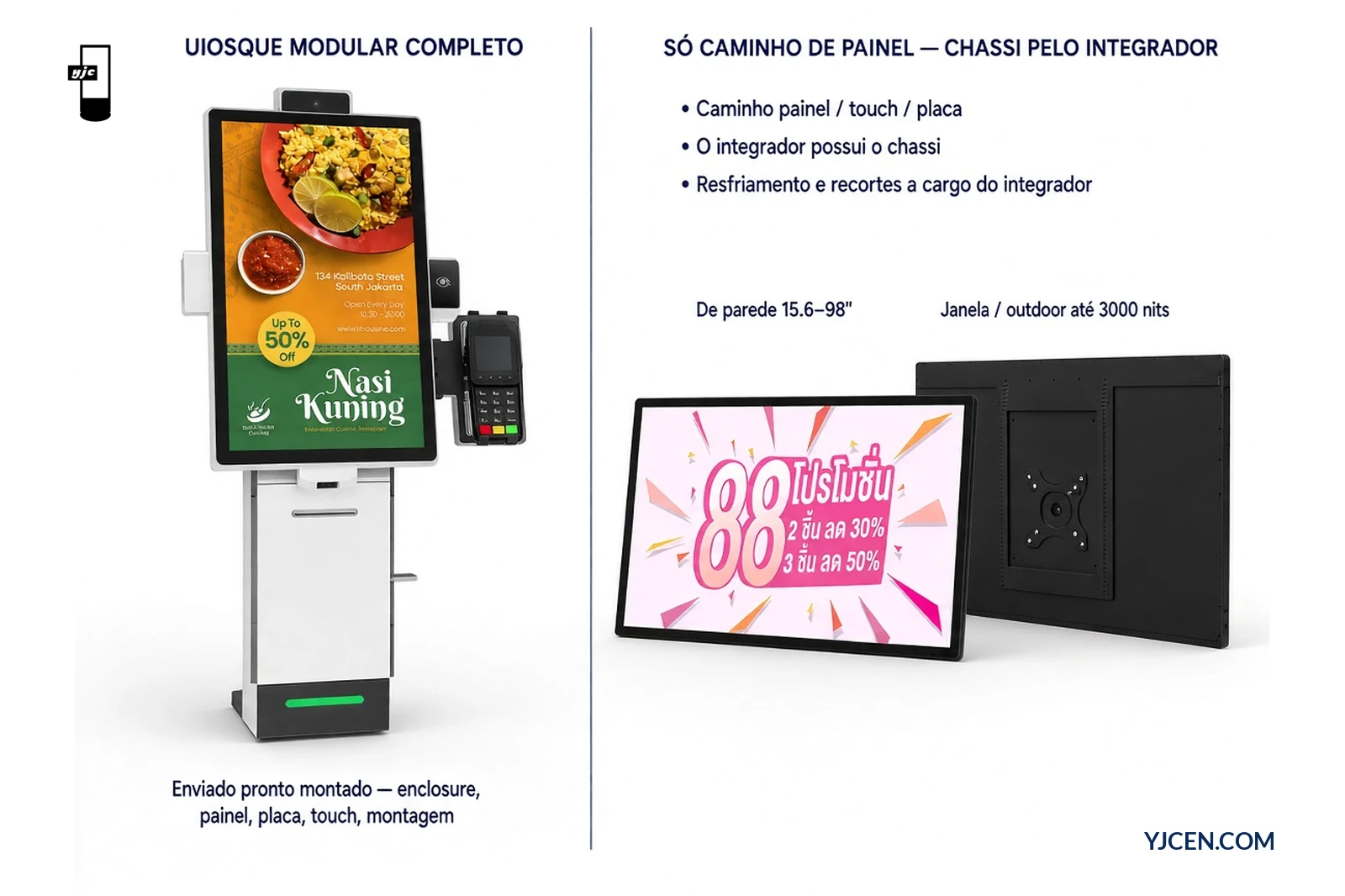

LCD open-frame vs quiosque completo: a diferença em um minuto
Um LCD open-frame (ou monitor touch open-frame) é o painel — com toque PCAP ou IR opcional — sem gabinete público acabado. O integrador possui o chassi de chapa, o caminho térmico e os recortes de interface que tornam a unidade instalável em um gabinete da marca.
Um quiosque completo é hardware acabado: gabinete, painel, placa, toque e opções de montagem já montados para software e pagamento. Escolha completo quando uma config de catálogo serve — p.ex. o 21,5″ Kiosk de 21,5″. Escolha. Escolha o caminho OEM open-frame quando sua equipe já possui o design do chassi.
Tabela de decisão: hardware de quiosque completo vs open-frame + chassis do integrador
| Peça | Quiosque completo (YJCEN) | Open-frame + chassis do integrador |
|---|---|---|
| Gabinete / chapa | YJCEN | Integrador |
| Painel LCD | YJCEN | YJCEN (OEM) |
| Placa-mãe / SoC | YJCEN | YJCEN (OEM) |
| Touch (PCAP ou IR) | YJCEN | YJCEN (OEM) |
| Refrigeração / caminho térmico | YJCEN (design de produto) | O integrador projeta o caminho térmico |
| Recortes para pagamento / impressora / montagem de câmera | YJCEN: configs de pagamento / impressora / câmera | O integrador possui recortes e cotas |
| Montagem (VESA / furos sob medida / pedestal) | YJCEN: VESA ou pedestal | O integrador possui o padrão de furos / o pedestal |
| Campos de RFQ que o comprador deve enviar | Modelo · qtd. · periféricos · país de destino | Desenho do chassis (mm) · tamanho · LVDS/eDP · touch · responsável térmico · recortes · qtd. · país |
Em resumo: em um quiosque completo a YJCEN fornece tudo. Em open-frame, você possui chassis, refrigeração e recortes; a YJCEN fornece painel, touch e soluções de display sob medidasolutions. Não há SKU de catálogo open-frame — cotamos por projeto.
Quando comprar em vez disso um quiosque completo
- Você precisa de uma unidade self-service indoor acabada com tela / pedestal / câmera destacáveis Kiosk de 21,5″. Escolha at 15.6 / 21.5 / 23.8″21.5 / 23.8″, Android 11 RK3568, configs de IP5X indoor.
- Quer uma gama self-service de catálogo sem possuir ferramentaria de chapa totem de autoatendimento.
- Você precisa de um quiosque touch acabado — veja a linha interactive desta linha.
- As montagens de pagamento, impressora e câmara devem seguir como configurações de produto, não como recortes próprios.
- Você quer a montagem VESA ou pedestal da YJCEN em vez de um padrão de furos que você projeta.
No projeto de restaurante na Macedônia do Norte, a YJCEN forneceu dois terminais de pedidos de piso de 27 polegadas com Windows, e o cliente integrou seus próprios sistemas de PDV e pagamento.
Quando open frame + chassis próprio é a RFQ correta
Use a via OEM open frame quando a sua equipa já tem capacidade de chapa ou um gabinete de marca, e precisa fixar a interface do painel (LVDS vsLVDS vs eDPtipo de touch e o padrão de furos de montagem antes a fabricação do ferramental.
O que a rota OEM cobre:
- Ecrãs de 15.6–98″
- De piso 32–86″
- Stretched-Displays a partir de 23.1″
- Janela / exterior até 3000 nits
- Touch: PCAP or IR
- Fábrica / documentos: Gestão da qualidade certificada conforme a ISO 9001; todos os produtos são certificados CE / RoHS / FCC / ETL; documentação CB disponível; garantia de 3 anos; amostras a partir de 1
Trave cedo a interface do painel — LVDS vs eDP — para que chassis e placa compartilhem um pinout antes do tooling. Coloque a interface escolhida no RFQ com o desenho do chassis em mm.
Regras térmicas e de obra para o seu chassis
Coloque isto no pacote de desenhos do chassis:
- Nomeie o responsável pelo caminho térmico no RFQ. Em builds open-frame o integrador projeta o caminho térmico. Informe ambiente máx. no local, chassis selado vs ventilado, e se há folga de convecção traseira reservada atrás do painel.
- Combine o brilho com o ambiente de luz real. Quiosques indoor rodam no brilho padrão. Para builds de vitrine ou outdoor, painéis OEM vão até 3000 nits 3000 nits o alvo em nits no RFQ.
- Trave os furos de montagem antes do tooling. Envie o desenho de referência do mm em mm (padrão de furos / VESA / interface do pedestal). Não deixe o espaçamento como nota verbal depois de cortar a chapa.
- Dimensione recortes de periféricos a partir do W×H×D de cada dispositivo. Aberturas de terminal de pagamento, impressora e câmera precisam de W×H×D mm no RFQ para o bisel do painel e a chapa coincidirem.
- Planeje o acesso de serviço no chassis, não após a instalação. Portas de serviço dianteiras ou traseiras, saída de cabos e folga para troca de placa pertencem ao desenho do chassis com o contorno do painel.
- Todos os produtos YJCEN têm certificações CE, RoHS, FCC e ETL. Os documentos de certificação, incluindo a documentação CB, estão disponíveis mediante solicitação. Os desenhos dimensionais em PDF estão disponíveis na seção Arquivos para download.
Kiosk self-service modular: IP5X para uso indoor. Um build open-frame obtém o IP do seu gabinete, então declare o alvo de IP do gabinete no RFQ.
Placa, SO e reprodução offline
Opção de totem completo: Kiosk self-service modular — Android 11 on RK3568. Trave login do CMS, permissões de apps e a pasta de conteúdo local antes da entrega no site para uma queda de WAN não apagar a tela.
Open-frame: uma placa Android ou Windows por projeto. Declare SO, armazenamento e interfaces (LVDS/eDP, USB/HDMI) no RFQ.
Fail-safe de reprodução offline / local (ambos os caminhos):
- Pré-carregue a playlist aprovada no armazenamento local (eMMC / SSD / mídia USB conforme configurado) para que a unidade continue tocando quando LAN ou celular cair.
- Confirme que a placa pode cair para um caminho de entrada USB ou HDMI se o player de rede estiver offline.
- Documente quem atualiza a mídia local após a instalação (SI vs TI do usuário final) e com que frequência o pacote local é atualizado.
- Em builds touch, declare PCAP PCAP or IR e a espessura do vidro de cobertura para que o stack frontal combine com as expectativas de firmware da placa.
Prepare os desenhos de integração
Dimensione separadamente contorno do módulo, área ativa e recorte do gabinete a partir de uma referência comum. Uma seção deve incluir profundidade instalada, suportes, projeção dos conectores e espaço para curvar cabos. Assim aparecem interferências que uma vista frontal ou a diagonal sozinha não mostra.

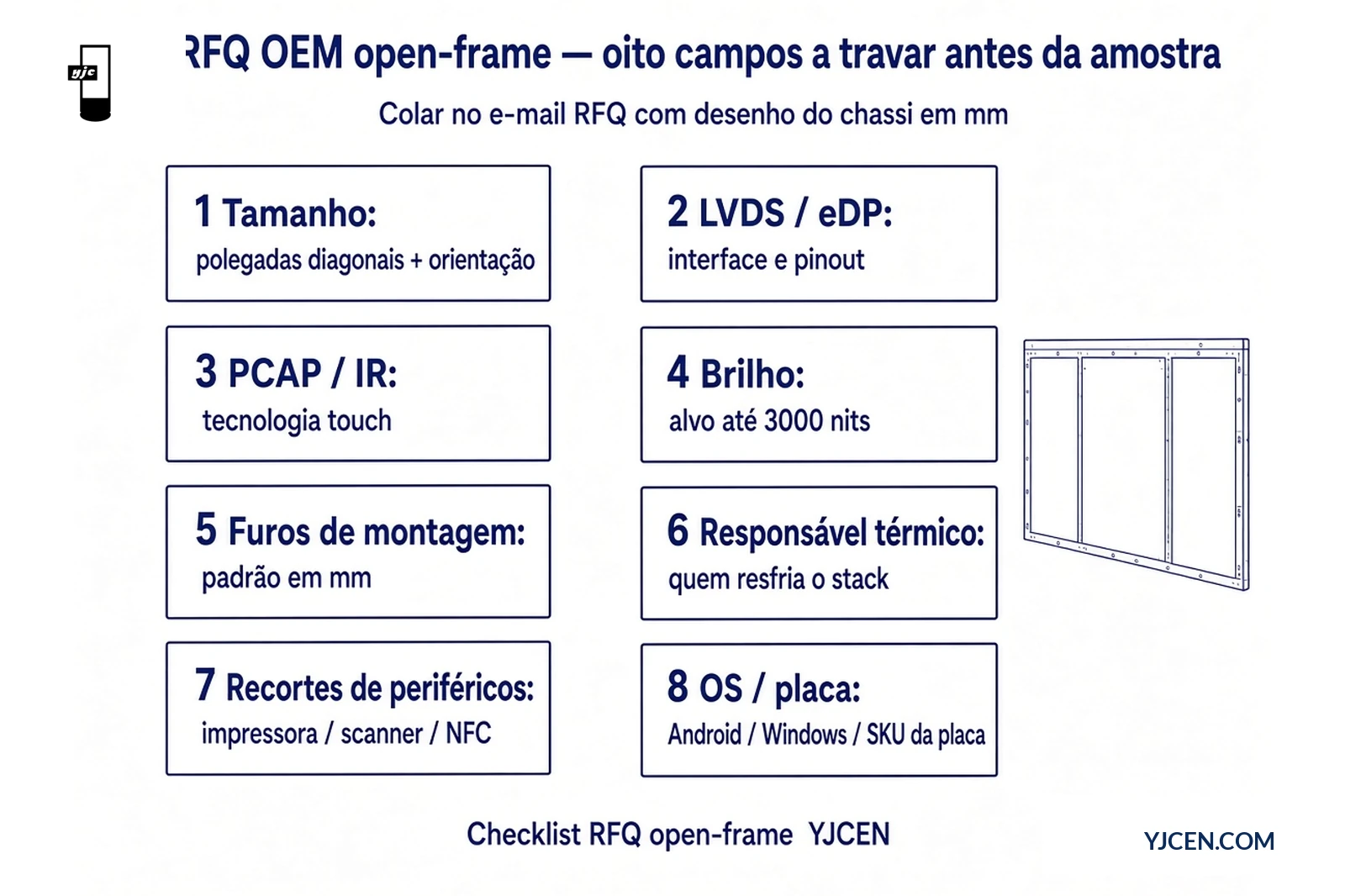

- Checklist de RFQ OEM open frame com oito campos incluindo LVDS/eDP, PCAP/IR, furos de montagem em mm e brilho até 3000 nits
- Interface: LVDS or eDP
- Touch: PCAP or IReDP — ver LVDS vs eDP
- Meta de brilho (indoor vs vitrine/outdoor; outdoor/vitrine até 3000 3000 nits no caminho OEM)
- Meta de brilho (interior vs janela/exterior; exterior/janela até 3000 nitsmm)
- Térmico: ambiente máx., chassis selado vs ventilado, responsável pelo caminho térmico
- Térmico: máx. ambiente, chassis selado vs W×H×D mmquem projeta o caminho térmico
- SO / placa: requisito Android ou Windows; plano de reprodução local / offline
- SO /RoHS / FCC / ETL / CB;ou Windows
FAQ
O que é um monitor open frame num projeto de quiosque?
É o painel LCD sem gabinete acabado, com touch PCAP ou IR opcional. O integrador fornece chassis, refrigeração e recortes; a YJCEN fornece painel, touch e placa via soluções de display sob medida. Coloque LVDS/eDP e o padrão de furos no RFQ antes da amostra para o ferramental bater com o painel.
Devo comprar um quiosque completo ou um painel open frame?
Compre completo quando gabinete, painel, placa, touch e montagem devem sair montados; compre open-frame quando você possui o chassis. Use as linhas de catálogo de quiosque completo quando precisar de pagamento, impressora e opções de montagem já configuradas. Compre OEM open-frame quando sua equipe já possui o design de chassis em chapa e ficará com refrigeração, recortes e acesso de serviço no desenho do gabinete.
Posso pedir um painel open-frame do catálogo?
Não. Cotamos open-frame por projeto através de soluções de display sob medida: parede 15,6–98″, piso 32–86″, Stretched-Displays a partir de 23,1″ e construções de vitrine/outdoor até 3000 nits, com PCAP ou IR. Anexe o desenho do chassis em mm e indique LVDS ou eDP no RFQ.
Quem projeta a refrigeração se eu compro open frame?
Você — o integrador possui o caminho térmico open-frame. Escreva ambiente máx., chassis vedado vs ventilado e folga traseira no RFQ com o desenho do chassis em mm. A YJCEN cotiza painel e placa contra esse desenho para travar a propriedade do caminho térmico antes da amostra, e o pacote de obra nomeia quem possui o fluxo de ar após a instalação.
A YJCEN pode fornecer PCAP ou IR numa construção open frame?
Sim — PCAP ou IR. Declare o tipo de touch e a espessura do vidro de cobertura no RFQ para que o stack frontal combine com o firmware da placa. Quiosques completos vêm com o touch já montado se não quiser projetar o vidro frontal e o bisel no chassis.
