Die Installation einer Outdoor-Menütafel für den Drive-through beginnt bereits vor der Anlieferung. Der Integrator muss sicherstellen, dass die gewählte Konfiguration zum Standort passt, Stromversorgung und Kabelwege auf das Gerät abgestimmt sind und der Empfänger die erforderlichen Fundament- und Elektroarbeiten organisiert hat.
Die Schutzart IP66 und eine Helligkeit von 3.000 Nits sind wichtige Auswahlkriterien. Sie legen jedoch weder die Position des Standfußes noch die Leistungsaufnahme der gesamten Konfiguration oder den erforderlichen Wartungsfreiraum fest.
Eine hilfreiche Installationscheckliste überführt Produktspezifikationen in bestätigte Zeichnungen, Anschlussanforderungen und klar zugewiesene Verantwortlichkeiten.
Als Praxisbeispiel verwendet dieser Leitfaden YJCENs 55-Zoll-Modell der digitale Menütafel für den Drive-through von YJCEN als Praxisbeispiel. Er behandelt außerdem zwei bei YJCEN aufgetretene Installationsprobleme: unerwünschte Spalten durch eine falsche Montagereihenfolge sowie nach der Installation nicht funktionierende Displays aufgrund von Verdrahtungs- oder Versorgungsproblemen.
Kurzleitfaden: Wichtige Hardwareprüfungen für die Drive-through-Installation
Vor der Einsatzplanung des Montageteams:
- Geräte und Anordnung bestätigen. Displayanzahl, Outdoor-Spezifikationen und Abmessungen mit Bestellung und Standort abgleichen.
- Verantwortlichkeiten vor Ort festlegen. Zuständigkeiten für Fundamentplanung, Prüfung der örtlichen Windlasten und Verankerung sowie Elektroanschluss benennen.
- Stromversorgung und Kabeleinführung von unten abstimmen. Maximale Leistungsaufnahme, Kabelwege und mitgelieferte Kabellängen prüfen.
- Jedes Display vor der Montage testen. Die Stromversorgung vor Ort prüfen und anschließend jedes Display einzeln einschalten.
- Die dokumentierte Montagereihenfolge einhalten. Während der Montage die Ausrichtung prüfen und den Zugang zur Rückseite freihalten.
- Das betriebsbereite System übergeben. Inhaltszuordnung, Quellenwahl, Wartungszugang und Dokumentation prüfen.
1. Outdoor-Spezifikationen und Displayanordnung bestätigen
Zunächst die Produktspezifikationen mit der vorgesehenen Installation abgleichen. Anschließend die Arbeiten vor Ort anhand der zutreffenden Konfigurationszeichnung koordinieren.
Für diese Drive-through-Menütafel von YJCEN sind folgende Spezifikationen bestätigt:
| Merkmal | Bestätigte Spezifikation |
|---|---|
| Bildschirmdiagonale | 55 Zoll je Display |
| Auflösung | 3840 × 2160 Pixel je Display, UHD |
| Helligkeit | 3.000 Nits |
| Schutzart | IP66 |
| Betrachtungswinkel, horizontal / vertikal | 178° / 178° |
| Ablesbarkeit mit polarisierter Sonnenbrille | Unterstützt |
| Bildschirmausrichtung | Hochformat |
| Konfigurationen | Ein, zwei oder drei Displays |
| Integriertes System | Android 11 |
| Externer Videoeingang | HDMI IN |
| Automatische Helligkeitsregelung | Umgebungslichtsensor |
| Temperaturmanagement | Intelligente Temperaturregelung, intelligente Lüftersteuerung und Überhitzungsschutz |
| Angegebene Betriebstemperatur | −45°C bis +65°C |
Die tatsächliche Leseposition anhand der Sichtbarkeitsspezifikationen planen
Das Display hat einen angegebenen Betrachtungswinkel von 178° horizontal und 178° vertikal und lässt sich mit polarisierter Sonnenbrille ablesen.
Diese Eigenschaften sind relevant, wenn Fahrer aus unterschiedlichen Richtungen an die Menütafel heranfahren. Bei der Planung sollte das tatsächliche Menü jedoch vom vorgesehenen Haltepunkt aus geprüft werden, auch aus einer seitlich versetzten Position.
Montagehöhe, Ausrichtung und Schriftgröße müssen weiterhin zum Standort passen. Ein großer Betrachtungswinkel bedeutet nicht, dass kleine Menütexte aus jedem Winkel und jeder Entfernung gleich gut lesbar sind.
Bei der Inbetriebnahme die Ablesbarkeit mit polarisierter Sonnenbrille sowie Sonnenlicht, Reflexionen und mögliche Hindernisse zwischen Fahrer und Display prüfen.
Die Gesamtmaße der Konfiguration prüfen
Zusätzliche Displays schaffen mehr getrennte Flächen für Menüinhalte, verändern aber auch die Gesamtbreite und die maximale Leistungsaufnahme.
Die aktuellen Konfigurationszeichnungen zeigen:

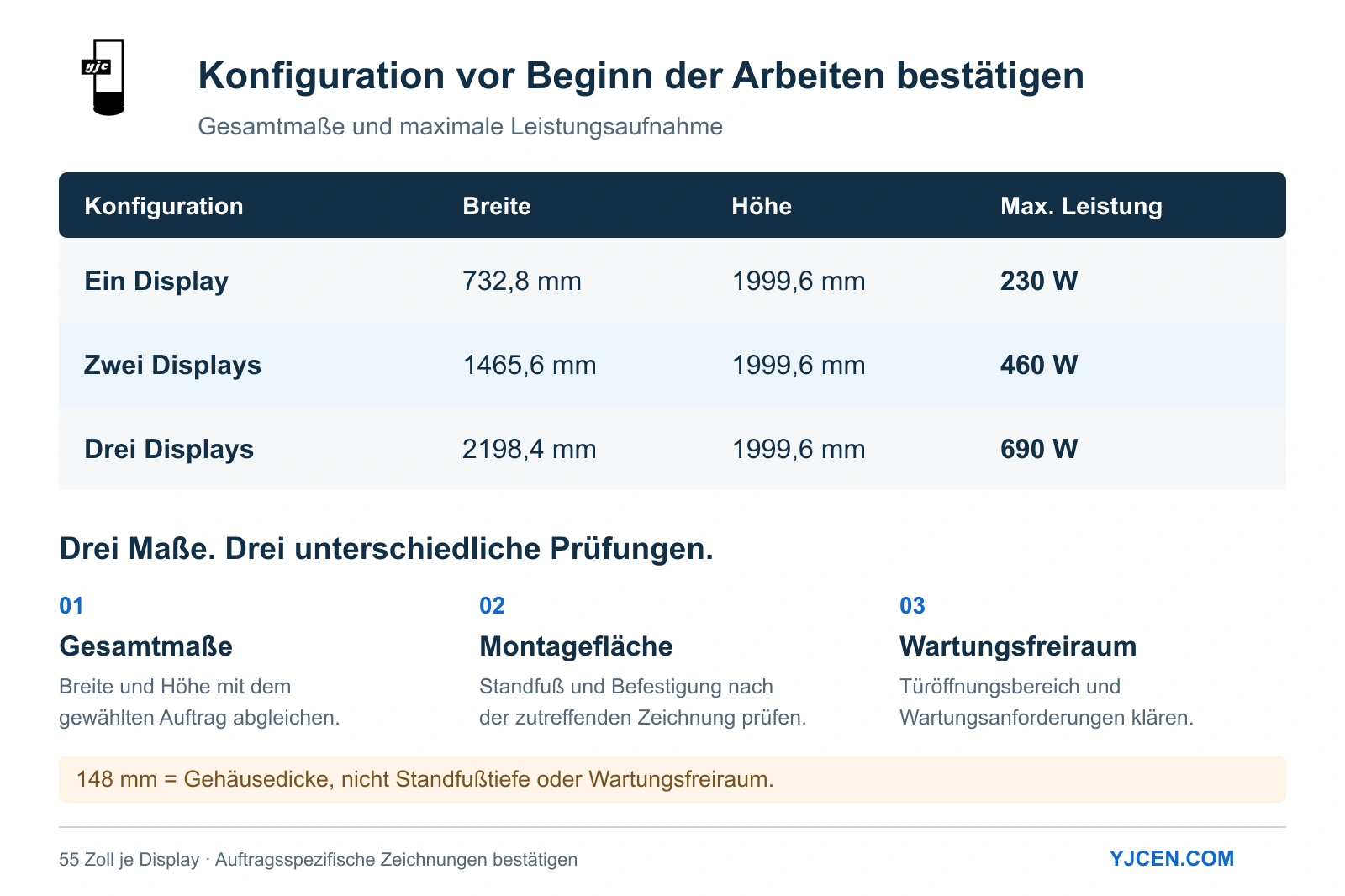

| Konfiguration | Gesamtbreite | Gesamthöhe |
|---|---|---|
| Ein Display | 732,8 mm | 1999,6 mm |
| Zwei Displays | 1465,6 mm | 1999,6 mm |
| Drei Displays | 2198,4 mm | 1999,6 mm |
Die vorhandenen Zeichnungen gelten weiterhin für aktuelle Lieferungen. Bei kundenspezifischen Anforderungen vor der Koordination der Arbeiten vor Ort klären, welche Zeichnung für den Auftrag gilt.
Drei Maße sind getrennt zu betrachten:
- Gesamtmaße: die gesamte Breite und Höhe der Anlage.
- Montagefläche: Standfuß und Befestigungspositionen.
- Wartungsfreiraum: der zum Öffnen der rückseitigen Türen und für Servicearbeiten benötigte Platz.
Das dokumentierte Maß von 148 mm bezeichnet die Dicke des Displaygehäuses. Es ist weder die gesamte Tiefe des Standfußes noch ein vorgeschriebener rückseitiger Freiraum.
Eine realisierte Mehrdisplay-Anordnung finden Sie in unserem europäischen Projekt mit Drive-through-Menütafeln mit jeweils zwei Displays. Dort kamen zwei Einheiten mit jeweils zwei 55-Zoll-Displays im Hochformat zum Einsatz. Nutzen Sie das Projekt als Anordnungsbeispiel und gleichen Sie Abmessungen sowie Befestigungsdetails mit Ihren eigenen Auftragszeichnungen ab.
2. IP66-Schutz und vorgesehene Kabeleinführung aufeinander abstimmen
IP66 ist die bestätigte Schutzart des Displays. Die Installationsplanung muss außerdem die vorgesehene Gehäuse- und Anschlussanordnung erhalten.

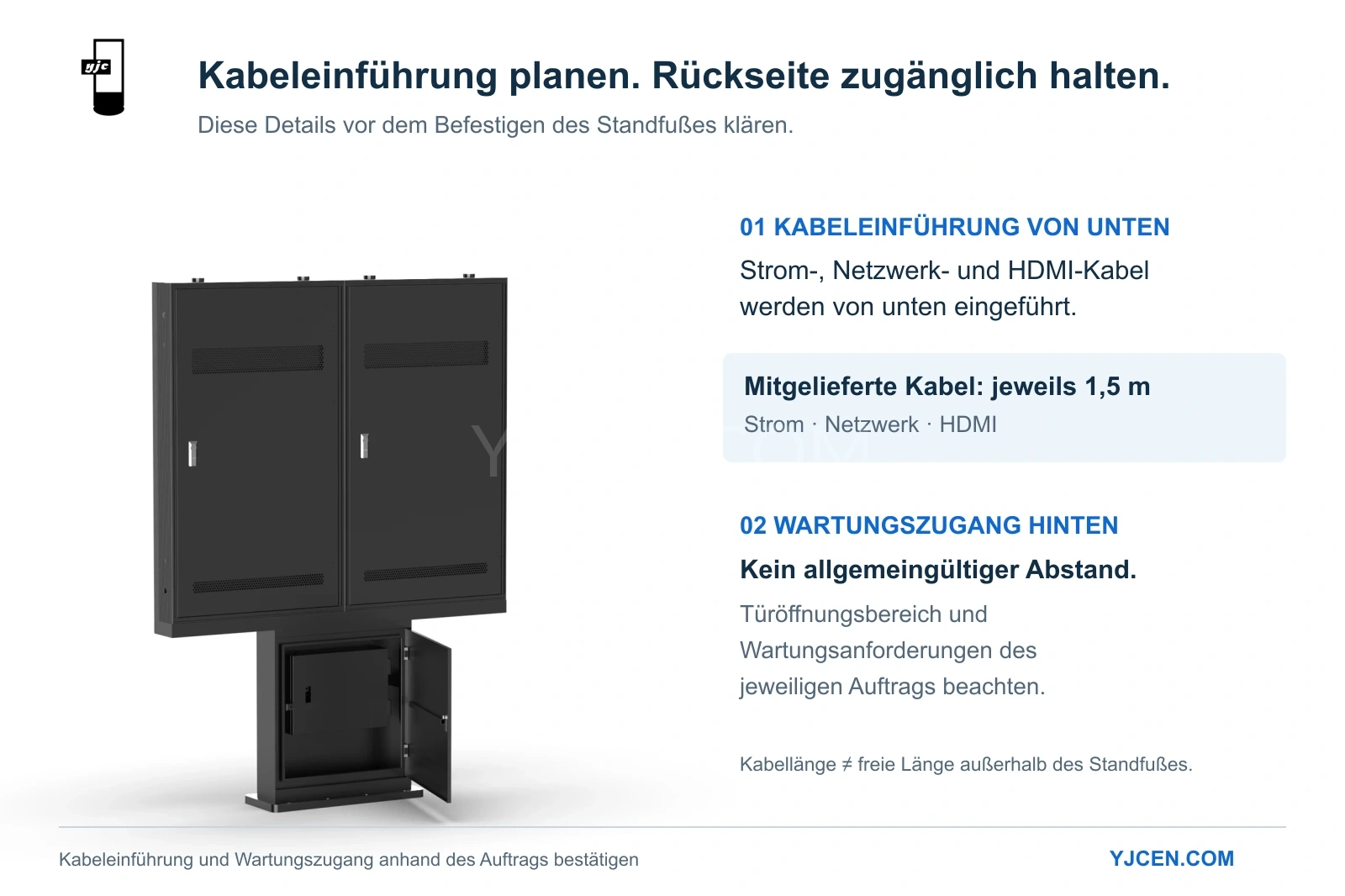

Die Einführung der Strom-, Netzwerk- und HDMI-Kabel erfolgt bei diesem Produkt von unten. Stimmen Sie die Einführungsposition vor dem Befestigen mit dem Standfuß und den Befestigungspunkten ab.
Zu bestätigen ist:
- Wo die bauseitigen Kabel unterhalb des Standfußes ankommen.
- Ob diese Position der zutreffenden Zeichnung entspricht.
- Ob der geplante Kabelweg mit Befestigungspositionen kollidiert.
- Ob gewünschte Änderungen an Kabeleinführung oder Gehäuse eine Herstellerbestätigung erfordern.
Die Schutzart IP66 erlaubt nicht, ohne Prüfung zusätzliche Öffnungen anzubringen oder die Kabeleinführung zu ändern. Falls eine Anpassung erforderlich ist, stimmen Sie diese vor der Installation mit dem Hersteller ab.
Mitgelieferte Kabellängen mit dem geplanten Verlauf abgleichen
| Mitgeliefertes Kabel | Bestätigte Länge |
|---|---|
| Stromkabel | 1,5 m |
| Netzwerkkabel | 1,5 m |
| HDMI-Kabel | 1,5 m |
Diese Angaben bezeichnen die Länge der mitgelieferten Kabel. Sie bedeuten nicht, dass nach der Verlegung noch 1,5 m außerhalb des Standfußes verfügbar sind.
Die tatsächlichen Anschlusspositionen prüfen und die Kabelanzahl anhand des jeweiligen Auftrags bestätigen. Eine markierte Kabeleinführung und ein Anschlussplan helfen dem Montageteam mehr als der allgemeine Hinweis, dass sich in der Nähe ein Stromanschluss befindet.
3. Auftragsspezifisches Befestigungsmaterial und Verantwortlichkeiten prüfen
Standfüße, Halterungen und Ankerlisten können sich zwischen Konfigurationen mit einem, zwei oder drei Displays unterscheiden. Auch Kundenanforderungen können den Lieferumfang beeinflussen.
Verwenden Sie Zeichnungen und Packliste des jeweiligen Auftrags; eine Zubehörliste gilt nicht automatisch für jede Installation.
Die aktuelle Montageanleitung zeigt eine Anlage mit zwei Displays. Sie erläutert die Reihenfolge; die angegebenen Bauteilmengen sind jedoch kein allgemeingültiger Verpackungsstandard.
Vor dem Versand bestätigen:
- Die Ausführung von Standfuß und Tragkonstruktion.
- Art und Anzahl der mitgelieferten Halterungen, Befestigungsmittel und Anker.
- Alle Komponenten, die der Empfänger vor Ort beschaffen muss.
- Die Zeichnungen und Montageanleitungen für das Team vor Ort.
- Ob kundenspezifische Anforderungen die Befestigung oder Montage beeinflussen.
Die Verantwortung des Empfängers für die Arbeiten vor Ort ausdrücklich festlegen
Bei der hier beschriebenen Lieferung organisiert der Empfänger eigenverantwortlich folgende Arbeiten:
| Arbeit | Zu klärende Zuständigkeit |
|---|---|
| Fundamentplanung und -herstellung | Wer das Fundament für den tatsächlichen Standort plant und vorbereitet |
| Prüfung örtlicher Windlasten und Verankerung | Wer die Befestigung anhand der örtlichen Bedingungen prüft |
| Elektroanschluss vor Ort | Wer die bauseitige Stromversorgung vorbereitet und anschließt |
Koordiniert der Integrator das Projekt für einen Endkunden, müssen diese Aufgaben konkreten Verantwortlichen zugewiesen werden.
Eine mitgelieferte Ankerliste benennt die enthaltenen Komponenten. Sie belegt allein nicht, dass Fundament und Verankerung für den Projektstandort geprüft wurden.
4. Die richtige maximale Leistungsaufnahme für die gewählte Konfiguration verwenden
Die bestätigte maximale Leistungsaufnahme beträgt 230 W je Display.
| Konfiguration | Maximale Leistungsaufnahme |
|---|---|
| Ein Display | 230 W |
| Zwei Displays | 460 W |
| Drei Displays | 690 W |
Die Angabe von 460 W in der Dokumentation bezieht sich auf die Konfiguration mit zwei Displays. Sie gilt weder für ein einzelnes Display noch als Höchstwert für alle Konfigurationen.
Die Anlage hat eine gemeinsame Stromzuführung. Der dokumentierte Eingang beträgt AC 100–240 V, 50/60 Hz.
Teilen Sie der für den Elektroanschluss zuständigen Stelle die gewählte Konfiguration, maximale Leistungsaufnahme und zugehörige Gerätedokumentation mit. Diese Werte bezeichnen die maximale Leistung, nicht den durchschnittlichen Energieverbrauch im täglichen Betrieb.
Wird das Projekt von zwei auf drei Displays erweitert, müssen Angebot, Anordnungsmaße, Leistungsangaben und Auftragsunterlagen gemeinsam angepasst werden.
5. Stromversorgung prüfen und jedes Display vor der Montage testen

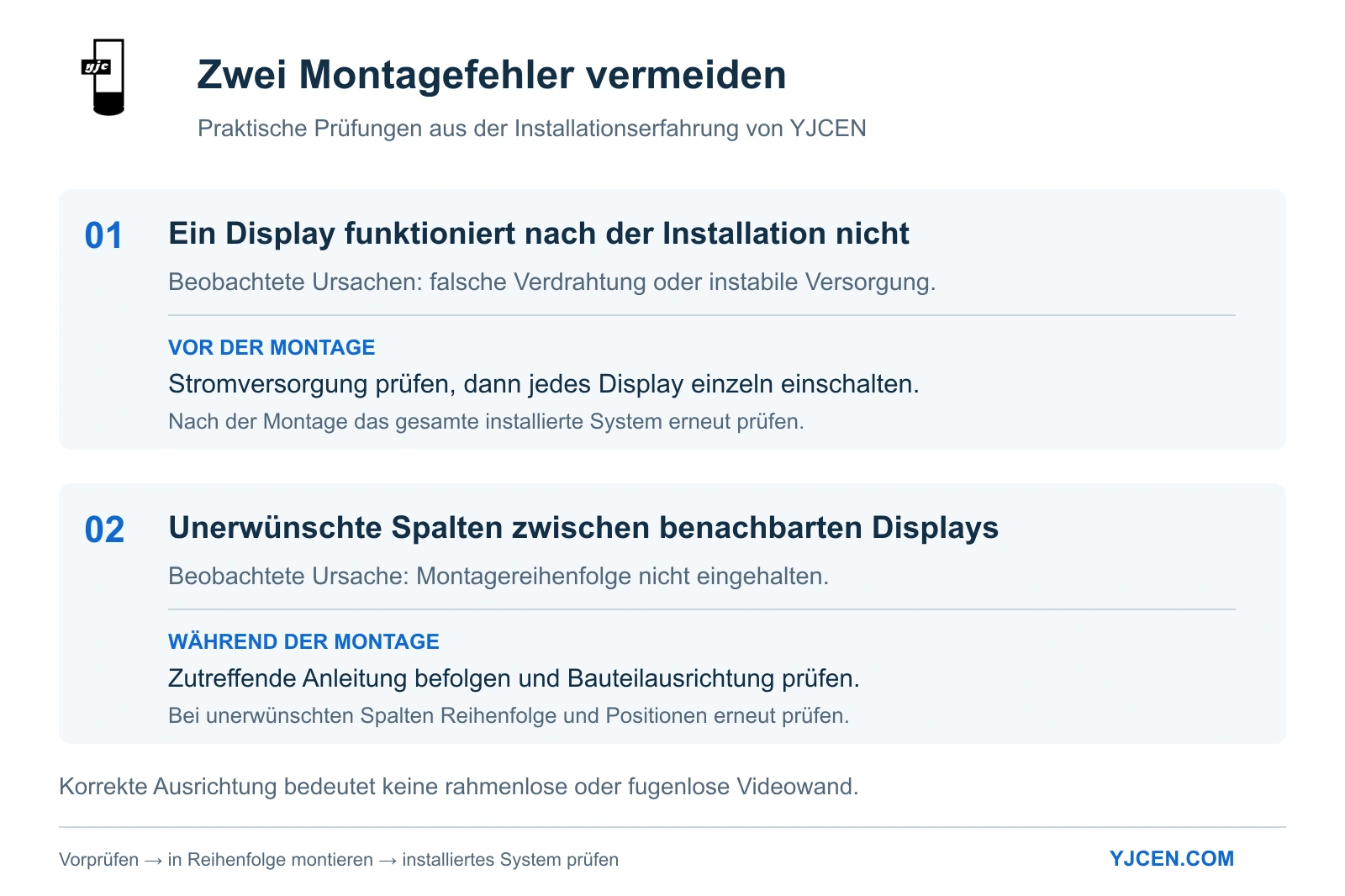

Bei YJCEN sind Fälle aufgetreten, in denen Displays nach der Installation aufgrund falscher Verdrahtung oder einer instabilen Stromversorgung nicht funktionierten.
Daraus ergibt sich die praktische Empfehlung, die Funktion zunächst zu prüfen, bevor die Displays Teil der vollständigen Anlage werden.
Schritt 1: Stromversorgung vor Ort prüfen
Lassen Sie vor der Installation durch die zuständige Elektrofachkraft prüfen, ob die Stromversorgung stabil und für die Geräte geeignet ist.
Schritt 2: Jedes Display einzeln einschalten und prüfen
Vor der Endmontage jedes Display mit Strom versorgen und bestätigen, dass es sich einschalten lässt und der Bildschirm aufleuchtet.
Dokumentieren Sie die geprüften Displays, damit sich die Ergebnisse später ihren endgültigen Einbaupositionen zuordnen lassen.
Schritt 3: Das installierte System testen
Nach Montage und Anschluss prüfen, ob alle Displays mit den bauseitigen Anschlüssen und der vorgesehenen Inhaltsquelle funktionieren.
| Prüfung | Was sie bestätigt |
|---|---|
| Einzelprüfung vor der Montage | Jedes Display lässt sich vor der Installation einschalten |
| Prüfung des installierten Systems | Die fertige Anlage funktioniert mit den bauseitigen Anschlüssen und der vorgesehenen Inhaltsquelle |
Funktioniert ein Display nach der Installation nicht, bietet das frühere Ergebnis einen hilfreichen Anhaltspunkt für die Fehlersuche. Verdrahtung und Versorgung sind zu prüfen, kommen jedoch nicht als einzige Ursachen infrage.
Warten Sie mit der ersten Einschaltprüfung nicht bis zum Abschluss der gesamten Installation.
6. Die Montagereihenfolge einhalten, um unerwünschte Spalten zu vermeiden
Ein weiteres von YJCEN beobachtetes Problem sind unerwünschte Spalten zwischen benachbarten Displays.
Eine in der Praxis festgestellte Ursache war eine falsche Montagereihenfolge: Die Anlage wurde nicht in der von der Anleitung vorgegebenen Reihenfolge montiert.
So lässt sich dieses Risiko verringern:
- Vor Beginn die für den Auftrag geltende Anleitung lesen.
- Die vorgegebene Reihenfolge für Standfuß, Träger, Rahmen und Displays einhalten.
- Während der Montage Bauteilpositionen und Displayausrichtung mit der Zeichnung abgleichen.
- Bei einem unerwünschten Spalt vor dem Fortfahren Reihenfolge und Bauteilpositionen erneut prüfen.
Diese Prüfung betrifft durch falsche Montage verursachte Spalten. Sie ist keine Zusage einer rahmenlosen oder fugenlosen Videowand.
Auch korrekt spezifizierte Geräte müssen richtig montiert werden. Die dokumentierte Reihenfolge ist entscheidend für die vorgesehene mechanische Anordnung.
7. Inhaltsquelle und Displaypositionen bestätigen
Die dokumentierte Konfiguration umfasst ein integriertes Android-11-System sowie einen HDMI-Eingang für eine externe Quelle.
Wird eine externe Quelle an HDMI IN angeschlossen, schaltet das Display automatisch darauf um. Die Eingänge lassen sich auch mit der Fernbedienung wechseln.
Vor der Inbetriebnahme den vorgesehenen Betrieb abstimmen:
| Betriebsart | Zu prüfen |
|---|---|
| Integriertes Android-System | Die vorgesehenen Inhalte sind bereit und werden korrekt angezeigt |
| Externe HDMI-Quelle | Das Quellgerät des Kunden steht für eine tatsächliche Wiedergabeprüfung bereit |
| Eingangsumschaltung | Der Empfänger weiß, wie er die gewünschte Quelle mit der Fernbedienung auswählt |
Menütafeln mit zwei oder drei Displays zeigen üblicherweise auf jedem Display unterschiedliche Inhalte, etwa Menükategorien, Kombiangebote oder Werbeinformationen.
Erstellen Sie eine einfache Zuordnungsliste für die Inhalte. Definieren Sie links, Mitte und rechts aus der Blickrichtung des Kunden, damit Inhalts- und Montageteam dieselbe Orientierung verwenden.
Bei der Abnahme bestätigen, dass auf jedem Display der richtige Inhalt erscheint. Das Menü von der vorgesehenen Fahrerposition aus prüfen, einschließlich Preisen, Produktnamen und sonstigen für die Bestellung erforderlichen Angaben.
8. Wartungszugang erhalten und Übergabe abschließen
Eine Anlage kann an ihren vorgesehenen Platz passen und trotzdem schwer zu warten sein.
Es gibt keinen allgemeingültigen rückseitigen Mindestabstand für alle Aufträge. Den benötigten Platz anhand des Türöffnungsbereichs und der Wartungsanforderungen des jeweiligen Auftrags bestätigen.
Vor der endgültigen Befestigung prüfen, ob Wände, Zäune, Bepflanzung oder benachbarte Geräte die rückseitigen Türen oder erforderliche Wartungsarbeiten behindern könnten.
Die Installation mit einem auftragsspezifischen Übergabeprotokoll abschließen:
| Übergabepunkt | Zu bestätigen |
|---|---|
| Produktkonfiguration | Displayanzahl, Abmessungen und bestätigte Spezifikationen entsprechen der Bestellung |
| Mitgelieferte Komponenten | Standfuß, Halterungen und Zubehör stimmen mit der Packliste überein |
| Arbeiten vor Ort | Die zuständigen Parteien des Empfängers haben den Abschluss der Fundament- und Elektroarbeiten bestätigt |
| Montage | Die Anlage entspricht der zutreffenden Zeichnung und ihre Ausrichtung wurde geprüft |
| Systembetrieb | Alle Displays lassen sich einschalten und zeigen Inhalte korrekt an |
| Inhalt und Ablesbarkeit | Die Inhalte sind richtig zugeordnet und wesentliche Menüangaben sind von der vorgesehenen Fahrerposition aus lesbar |
| Quellenwahl | Die vorgesehene Quelle funktioniert und der Empfänger versteht die Eingangsumschaltung |
| Wartungszugang | Rückseitige Türen und erforderliche Wartungsbereiche bleiben zugänglich |
| Dokumentation | Zeichnungen, Anleitungen und Support-Kontaktdaten sind verfügbar |
Offene Punkte, zuständige Parteien und vereinbarte Folgemaßnahmen dokumentieren.
Häufig gestellte Fragen
Reichen IP66 und 3.000 Nits aus, um die Installation zu planen?
Nein. Diese Produktspezifikationen sind wichtig, doch der Plan muss auch Konfigurationsmaße, Standortposition, Fundamentanforderungen, Stromversorgung, Kabeleinführung von unten und Wartungszugang berücksichtigen.
Lässt sich das Display mit polarisierter Sonnenbrille ablesen?
Ja. Die Produktdokumentation bestätigt die Ablesbarkeit mit polarisierter Sonnenbrille. Prüfen Sie dies bei der Inbetriebnahme von der vorgesehenen Fahrerposition aus anhand des tatsächlichen Menüs, der Displayposition und der örtlichen Bedingungen.
Entfällt bei einem Betrachtungswinkel von 178° die Prüfung der Displayposition?
Nein. Der angegebene Betrachtungswinkel beträgt horizontal und vertikal 178°. Die Lesbarkeit des Menüs hängt aber auch von Abstand, Schriftgröße, Displayposition und örtlichen Bedingungen ab.
Bezeichnet das Maß von 148 mm die gesamte Tiefe des Standfußes?
Nein. Es bezeichnet die Dicke des Displaygehäuses. Details zu Standfuß und Befestigung finden Sie in der zutreffenden Zeichnung.
Für welche Konfiguration gilt die Angabe von 460 W?
Sie gilt für zwei Displays. Die maximale Leistungsaufnahme beträgt 230 W für ein Display, 460 W für zwei und 690 W für drei Displays.
Ist das Montagezubehör für jede Konfiguration identisch?
Nein. Standfüße, Halterungen und Anker hängen von Konfiguration und Kundenanforderungen ab. Verwenden Sie Packliste und Zeichnungen des jeweiligen Auftrags.
Was ist bei unerwünschten Spalten zwischen Displays zu prüfen?
Prüfen Sie die zutreffende Anleitung, die Montagereihenfolge und die Bauteilpositionen. YJCEN hat Spalten beobachtet, die durch eine falsche Reihenfolge bei Mehrdisplay-Anlagen entstanden sind.
Warum jedes Display vor der Montage testen?
Eine einzelne Einschaltprüfung bestätigt, dass jedes Display vor der Installation aufleuchtet. Anschließend muss auch das vollständige System mit den bauseitigen Anschlüssen und der vorgesehenen Inhaltsquelle getestet werden.
Wie viel Wartungsfreiraum ist hinter der Anlage nötig?
Es gibt keinen allgemeingültigen Wert. Bestätigen Sie den Freiraum anhand des Türöffnungsbereichs und der Wartungsanforderungen des jeweiligen Auftrags.
