A instalação de um painel de cardápio externo para drive-thru começa antes da chegada do equipamento. O integrador precisa confirmar que a configuração escolhida cabe no local, que a alimentação e os trajetos dos cabos são compatíveis com o equipamento e que o destinatário organizou os serviços de fundação e elétrica necessários.
O grau de proteção IP66 e o brilho de 3.000 nits são critérios importantes de escolha. Sozinhos, porém, não definem onde posicionar o pedestal, a potência necessária para o conjunto nem o espaço de manutenção.
Um checklist útil transforma especificações em desenhos confirmados, requisitos de conexão e responsabilidades claras.
Este guia usa como exemplo prático o painel de cardápio digital para drive-thru de 55 polegadas da YJCEN. Também aborda dois problemas encontrados em instalações: vãos indesejados por sequência incorreta de montagem e telas que não funcionavam após a instalação devido a problemas no cabeamento ou na alimentação.
Guia rápido: verificações de hardware para a instalação no drive-thru
Antes de agendar a equipe de instalação:
- Confirme o equipamento e a disposição. Compare quantidade de telas, especificações para uso externo e dimensões com o pedido e o local.
- Defina as responsabilidades no local. Identifique quem organizará o projeto da fundação, a verificação das cargas de vento locais e da ancoragem e a conexão elétrica.
- Coordene alimentação e entrada inferior dos cabos. Confira potência máxima, trajetos e comprimentos fornecidos.
- Teste cada tela antes da montagem. Verifique a alimentação do local e depois confirme o acionamento de cada tela separadamente.
- Siga a sequência documentada. Confira o alinhamento durante a montagem e preserve o acesso traseiro.
- Entregue um sistema em funcionamento. Verifique a distribuição do conteúdo, a seleção da fonte, o acesso para manutenção e a documentação.
1. Confirme as especificações para uso externo e a disposição das telas
Primeiro compare as especificações do produto com a instalação planejada. Depois use o desenho da configuração aplicável para coordenar o local.
As especificações confirmadas deste painel de cardápio YJCEN são:
| Item | Especificação confirmada |
|---|---|
| Tamanho da tela | 55 polegadas por tela |
| Resolução | 3840 × 2160 pixels por tela, UHD |
| Brilho | 3.000 nits |
| Grau de proteção | IP66 |
| Ângulo de visão, horizontal / vertical | 178° / 178° |
| Visibilidade com óculos de sol polarizados | Compatível |
| Orientação | Retrato |
| Configurações | Uma, duas ou três telas |
| Sistema integrado | Android 11 |
| Entrada de vídeo externa | HDMI IN |
| Controle automático de brilho | Sensor de luz ambiente |
| Gerenciamento térmico | Controle inteligente de temperatura e ventiladores, e proteção contra superaquecimento |
| Temperatura de operação especificada | De −45°C a +65°C |
Use as especificações de visibilidade para planejar a posição real de leitura
O display tem ângulo de visão especificado de 178° na horizontal e 178° na vertical e permite visualização com óculos de sol polarizados.
Essas características são relevantes para motoristas que se aproximam de posições diferentes. Ao planejar a disposição, porém, verifique o cardápio real a partir do ponto de parada previsto, inclusive em posição descentralizada.
Altura, orientação e tamanho do texto ainda precisam se adequar ao local. Um amplo ângulo de visão não significa que textos pequenos serão igualmente legíveis de qualquer ângulo ou distância.
No comissionamento, inclua uma verificação com óculos de sol polarizados, além de conferir incidência solar, reflexos e obstáculos entre o motorista e a tela.

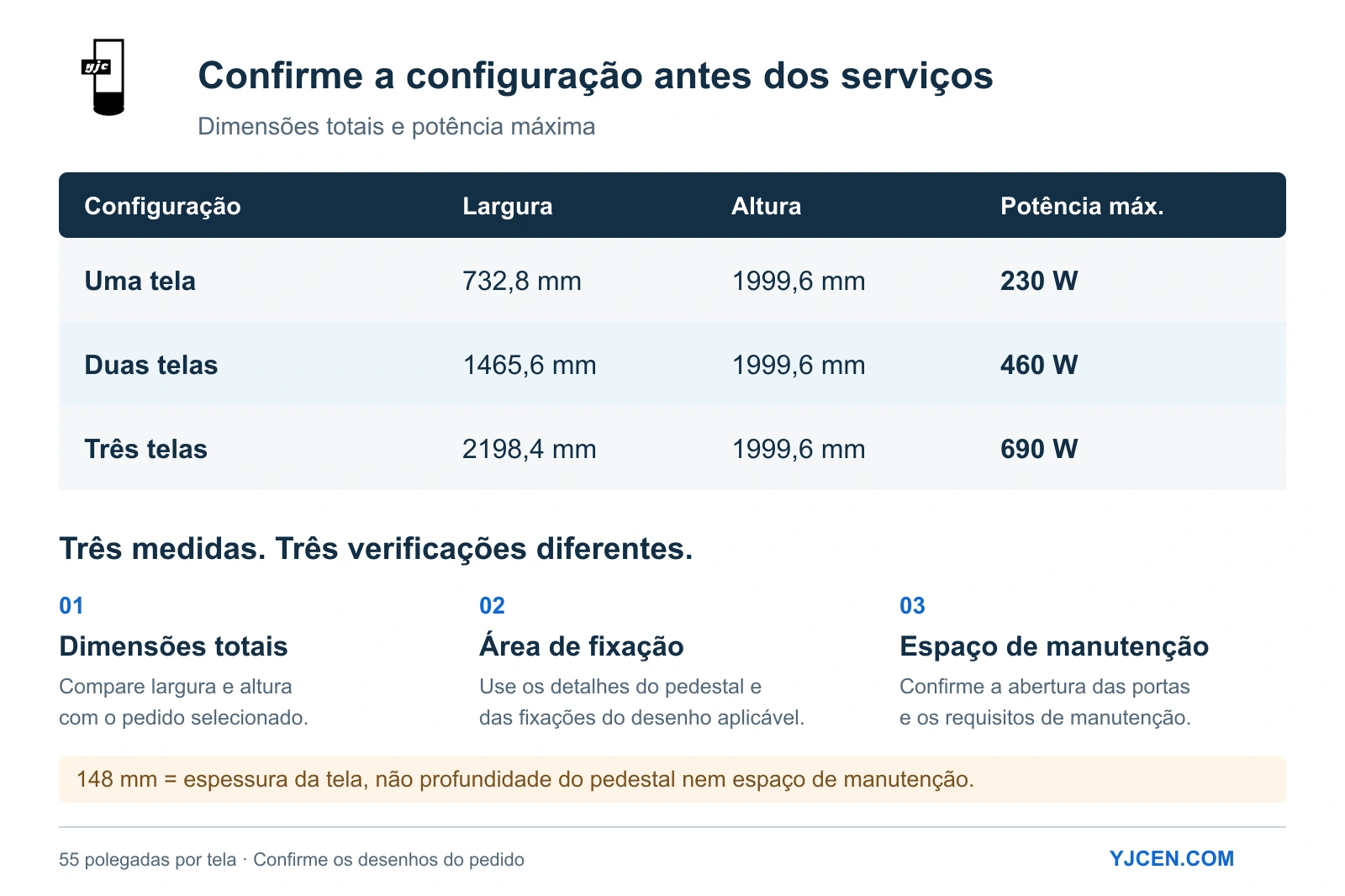

Confira as dimensões da configuração completa
Adicionar telas cria mais áreas independentes para o cardápio, mas também altera a largura do conjunto e a potência máxima.
Os desenhos atuais indicam:
| Configuração | Largura total | Altura total |
|---|---|---|
| Uma tela | 732,8 mm | 1999,6 mm |
| Duas telas | 1465,6 mm | 1999,6 mm |
| Três telas | 2198,4 mm | 1999,6 mm |
Os desenhos existentes continuam válidos para os fornecimentos atuais. Quando houver requisitos personalizados, confirme o desenho aplicável antes de coordenar os serviços no local.
Separe três medidas:
- Dimensões do conjunto: largura e altura totais do equipamento.
- Área de fixação: pedestal e posições dos pontos de fixação.
- Espaço de manutenção: área necessária para abrir as portas traseiras e executar os serviços.
A medida documentada de 148 mm é a espessura do corpo da tela. Ela não representa a profundidade total do pedestal nem o afastamento traseiro exigido.

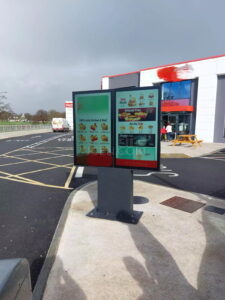

Para conhecer uma instalação real, veja nosso projeto europeu de cardápios drive-thru com duas telas. Foram utilizadas duas unidades, cada uma com duas telas de 55 polegadas em retrato. Use o projeto como referência de disposição, confirmando dimensões e fixações nos desenhos do seu próprio pedido.
2. Coordene a proteção IP66 com a entrada de cabos prevista
IP66 é o grau de proteção confirmado do display. O plano de instalação também deve preservar a configuração prevista do gabinete e das conexões.

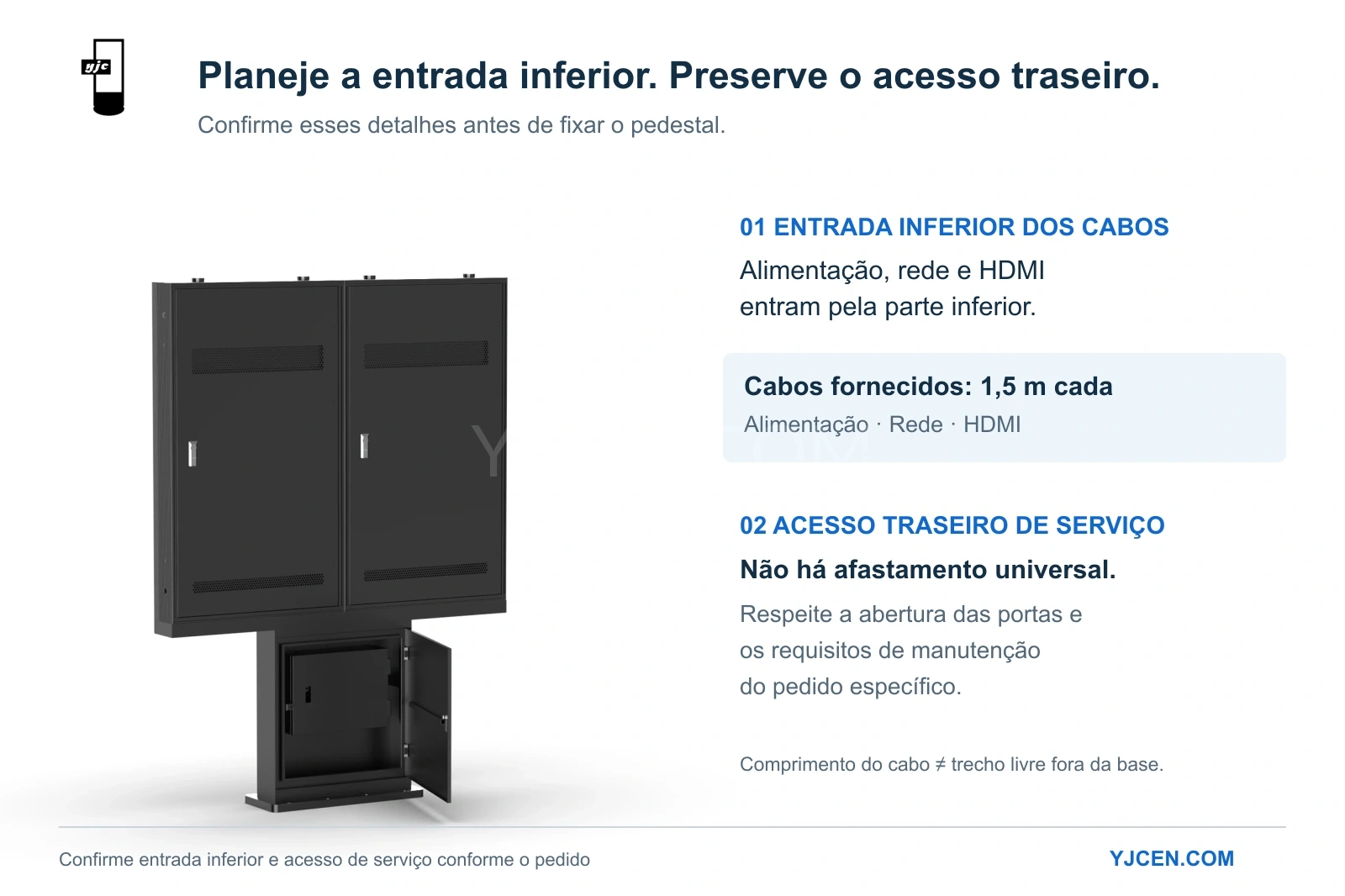

Os cabos de alimentação, rede e HDMI entram neste produto pela parte inferior. Coordene a posição de entrada com o pedestal e as fixações antes de prender o equipamento.
Confirme:
- Onde os cabos do local chegarão sob o pedestal.
- Se a posição corresponde ao desenho aplicável.
- Se o trajeto previsto interfere nos pontos de fixação.
- Se alguma alteração solicitada na entrada ou no gabinete exige confirmação do fabricante.
A classificação IP66 não autoriza a abertura de furos ou alterações na entrada dos cabos sem análise. Se houver necessidade de modificação, confirme a solução com o fabricante antes da instalação.
Compare os comprimentos fornecidos com o trajeto planejado
| Cabo fornecido | Comprimento confirmado |
|---|---|
| Cabo de alimentação | 1,5 m |
| Cabo de rede | 1,5 m |
| Cabo HDMI | 1,5 m |
Esses valores indicam o comprimento dos cabos fornecidos. Não significam que sobrarão 1,5 m fora do pedestal após a passagem.
Verifique as posições reais das conexões e confirme as quantidades de cabos conforme o pedido. Um ponto de entrada marcado e um plano de conexão ajudam mais a equipe do que uma indicação genérica de alimentação disponível nas proximidades.
3. Verifique os componentes de montagem do pedido e as responsabilidades locais
Pedestais, suportes e listas de chumbadores podem variar entre configurações de uma, duas e três telas. Os requisitos do cliente também podem afetar o fornecimento.
Use os desenhos e a lista de volumes do pedido específico, sem presumir que uma única lista de acessórios vale para todas as instalações.
O manual atual ilustra a montagem de duas telas. Ele explica a sequência, mas suas quantidades de componentes não são um padrão universal de fornecimento.
Antes do envio, confirme:
- A disposição do pedestal e da estrutura de suporte.
- Os tipos e as quantidades de suportes, fixadores e chumbadores fornecidos.
- Os componentes que o destinatário deverá adquirir localmente.
- Os desenhos e as instruções que a equipe usará.
- Se requisitos personalizados afetam a fixação ou a montagem.
Deixe claras as responsabilidades do destinatário no local
Na condição de fornecimento descrita aqui, o destinatário é responsável por organizar os seguintes serviços:
| Serviço | Responsabilidade a confirmar |
|---|---|
| Projeto e execução da fundação | Quem projetará e preparará a fundação para o local real |
| Verificação das cargas de vento locais e da ancoragem | Quem avaliará a fixação conforme as condições locais |
| Conexão elétrica no local | Quem preparará e conectará a alimentação |
Se o integrador coordena o projeto para um cliente final, atribua essas tarefas a responsáveis específicos.
Uma lista de chumbadores fornecidos identifica os componentes incluídos. Sozinha, não comprova que fundação e ancoragem foram avaliadas para o local do projeto.
4. Use a potência máxima correta para a configuração escolhida
A potência máxima confirmada é de 230 W por tela.
| Configuração | Potência máxima |
|---|---|
| Uma tela | 230 W |
| Duas telas | 460 W |
| Três telas | 690 W |
O valor de 460 W na documentação corresponde à configuração de duas telas. Não é o valor de uma tela nem um máximo válido para todas as configurações.
O equipamento utiliza uma entrada de alimentação comum. A entrada documentada é AC 100–240 V, 50/60 Hz.
Informe a configuração escolhida, a potência máxima e a documentação ao responsável pela conexão elétrica. Esses valores representam potência máxima, não o consumo médio de energia na operação diária.
Se o projeto passar de duas para três telas, atualize em conjunto orçamento, dimensões, dados elétricos e documentos do pedido.
5. Verifique a alimentação e teste cada tela antes da montagem

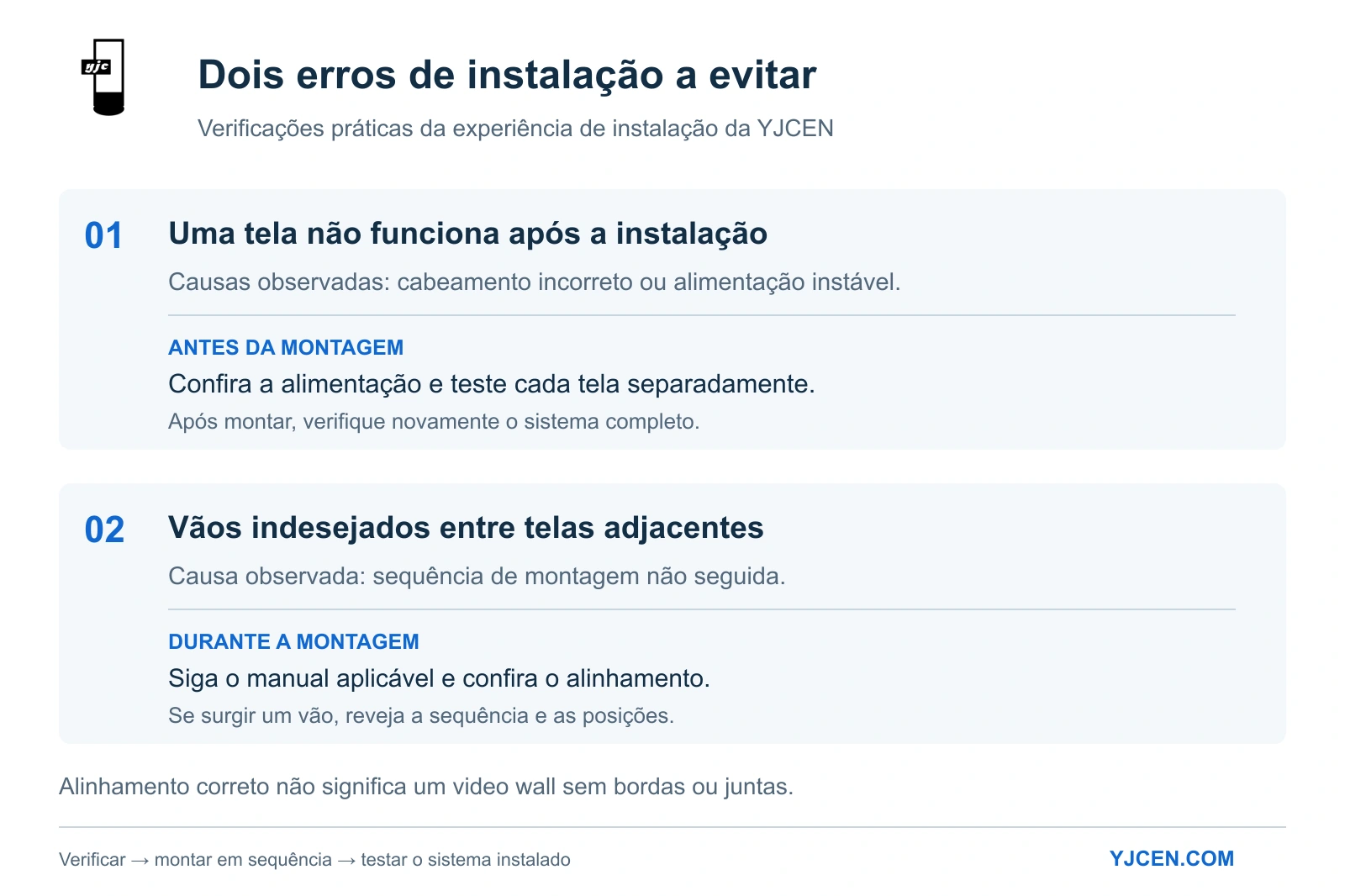

A YJCEN encontrou telas que não funcionavam após a instalação devido a cabeamento incorreto ou alimentação instável no local.
A orientação prática é realizar uma verificação inicial antes de incorporar as telas ao conjunto completo.
Etapa 1: verificar a alimentação do local
Antes da instalação, peça ao responsável elétrico que confirme a estabilidade da alimentação e sua adequação ao equipamento.
Etapa 2: testar cada tela separadamente
Antes da montagem final, energize cada tela e confirme que ela inicia e que o display acende.
Registre quais telas foram verificadas para relacionar os resultados às posições definitivas.
Etapa 3: testar o sistema instalado
Após a montagem e a conexão, verifique todas as telas com as conexões do local e a fonte de conteúdo prevista.
| Verificação | O que confirma |
|---|---|
| Teste individual antes da montagem | Cada tela liga antes da instalação |
| Teste do sistema instalado | A instalação completa funciona com as conexões do local e a fonte prevista |
Se uma tela não funcionar após a instalação, o resultado inicial oferece uma referência para o diagnóstico. Cabeamento e alimentação devem ser investigados, mas não são as únicas causas possíveis.
Não deixe o primeiro teste de acionamento para depois de concluir toda a instalação.
6. Siga a sequência de montagem para evitar vãos indesejados
Outro problema observado pela YJCEN é o surgimento de vãos indesejados entre telas adjacentes.
Uma causa encontrada na prática foi a sequência incorreta: o equipamento não havia sido montado na ordem indicada nas instruções.
Para reduzir esse risco:
- Leia as instruções aplicáveis ao pedido antes de começar.
- Siga a sequência indicada para pedestal, suportes, estruturas e telas.
- Durante a montagem, confira as posições dos componentes e o alinhamento com o desenho.
- Se surgir um vão indesejado, reveja a sequência e as posições antes de continuar.
Essa verificação trata de vãos causados por montagem incorreta. Não significa que o produto forme um video wall sem bordas ou sem juntas.
Mesmo um equipamento especificado corretamente precisa ser montado de forma correta. Seguir a sequência documentada contribui para obter a disposição mecânica prevista.
7. Confirme a fonte de conteúdo e as posições das telas
A configuração documentada inclui Android 11 integrado e uma entrada HDMI para fonte externa.
Ao conectar uma fonte externa à HDMI IN, a tela muda automaticamente para essa fonte. O controle remoto também permite trocar as entradas.
Antes do comissionamento, combine a operação prevista:
| Modo de operação | O que verificar |
|---|---|
| Sistema Android integrado | O conteúdo previsto está pronto e é exibido corretamente |
| Fonte HDMI externa | O equipamento de origem do cliente está disponível para um teste real de reprodução |
| Troca de entrada | O destinatário sabe selecionar a fonte desejada com o controle remoto |
Cardápios de duas e três telas normalmente exibem conteúdos diferentes em cada uma, como categorias, combos ou promoções.
Prepare uma lista simples de distribuição dos conteúdos. Defina esquerda, centro e direita a partir da posição de visualização do cliente, para que as equipes de conteúdo e instalação usem a mesma referência.
Na aceitação, confirme o conteúdo correto em cada tela. Confira o cardápio da posição prevista do motorista, incluindo preços, nomes e informações necessárias para fazer o pedido.
8. Preserve o acesso para manutenção e conclua a entrega
Um equipamento pode caber no espaço designado e ainda ser difícil de manter.
Não existe um afastamento traseiro universal para todos os pedidos. Confirme o espaço conforme a abertura das portas e os requisitos de manutenção do pedido específico.
Antes da fixação definitiva, verifique se paredes, cercas, vegetação ou equipamentos próximos podem bloquear as portas traseiras ou os serviços necessários.
Finalize com um registro de entrega específico do pedido:
| Item de entrega | O que verificar |
|---|---|
| Configuração do produto | Quantidade de telas, dimensões e especificações confirmadas correspondem ao pedido |
| Componentes fornecidos | Pedestal, suportes e acessórios correspondem à lista de volumes |
| Serviços no local | Os responsáveis do destinatário confirmaram a conclusão da fundação e dos serviços elétricos |
| Montagem | O equipamento corresponde ao desenho aplicável e o alinhamento foi verificado |
| Operação do sistema | Todas as telas ligam e exibem o conteúdo corretamente |
| Conteúdo e visibilidade | Os conteúdos estão nas posições corretas e as informações essenciais são legíveis da posição prevista do motorista |
| Seleção da fonte | A fonte prevista funciona e o destinatário compreende a troca de entrada |
| Acesso para manutenção | As portas traseiras e as áreas de serviço permanecem acessíveis |
| Documentação | Desenhos, instruções e contatos de suporte estão disponíveis |
Registre as pendências, os responsáveis e o acompanhamento combinado.
Perguntas frequentes
IP66 e 3.000 nits são suficientes para definir o plano de instalação?
Não. São especificações importantes, mas o plano também precisa abordar dimensões, posicionamento, fundação, alimentação, entrada inferior dos cabos e acesso para manutenção.
É possível visualizar a tela com óculos de sol polarizados?
Sim. A documentação especifica essa possibilidade. No comissionamento, faça a verificação da posição prevista do motorista, considerando o cardápio real, a posição da tela e as condições do local.
O ângulo de visão de 178° elimina a necessidade de conferir a posição?
Não. O ângulo especificado é de 178° na horizontal e na vertical, mas a legibilidade também depende da distância, do texto, da posição e das condições do local.
A medida de 148 mm indica toda a profundidade do pedestal?
Não. Ela indica a espessura do corpo da tela. Consulte o desenho aplicável para os detalhes do pedestal e das fixações.
A qual configuração correspondem os 460 W?
À configuração de duas telas. A potência máxima é de 230 W para uma tela, 460 W para duas e 690 W para três.
Os acessórios de montagem são iguais em todas as configurações?
Não. Pedestais, suportes e chumbadores variam conforme a configuração e os requisitos do cliente. Use a lista de volumes e os desenhos do pedido específico.
O que verificar se aparecerem vãos indesejados entre as telas?
Confira as instruções aplicáveis, a sequência de montagem e as posições dos componentes. A YJCEN encontrou vãos causados pela montagem de conjuntos com várias telas na ordem errada.
Por que testar cada tela antes da montagem?
O teste individual confirma que cada tela acende antes da instalação. Depois, o sistema completo também deve ser testado com as conexões do local e a fonte prevista.
Quanto espaço de manutenção é necessário atrás do equipamento?
Não há um valor universal. Confirme o espaço conforme a abertura das portas e os requisitos de manutenção do pedido.
