L’installazione di un menu board da esterno per drive-through inizia prima che l’attrezzatura arrivi sul posto. L’integratore deve verificare che la configurazione scelta sia adatta all’ubicazione, che alimentazione e percorsi dei cavi corrispondano all’apparecchiatura e che il destinatario abbia organizzato le opere di fondazione ed elettriche necessarie.
Il grado di protezione IP66 e la luminosità di 3.000 nit sono criteri importanti. Da soli, però, non definiscono la posizione del piedistallo, la potenza richiesta dall’intera configurazione o lo spazio da lasciare per la manutenzione.
Una checklist utile traduce le specifiche in disegni confermati, requisiti di collegamento e responsabilità chiare.
Questa guida usa come esempio pratico il menu board digitale per drive-through da 55 pollici di YJCEN. Include inoltre due problemi riscontrati durante l’installazione: spazi indesiderati causati da una sequenza di montaggio errata e display non funzionanti dopo l’installazione per problemi di cablaggio o alimentazione.
Guida rapida: controlli hardware essenziali per l’installazione drive-through
Prima di programmare l’intervento della squadra:
- Confermare attrezzatura e disposizione. Verificare numero di display, specifiche per esterni e dimensioni rispetto all’ordine e al sito.
- Assegnare le responsabilità in cantiere. Individuare chi organizza il progetto delle fondazioni, la verifica dei carichi di vento locali e degli ancoraggi, e il collegamento elettrico.
- Coordinare alimentazione e ingresso inferiore dei cavi. Verificare potenza massima, percorsi e lunghezze dei cavi forniti.
- Provare ogni display prima del montaggio. Controllare l’alimentazione del sito, quindi verificare l’accensione di ciascun display separatamente.
- Seguire la sequenza documentata. Controllare l’allineamento durante il montaggio e mantenere libero l’accesso posteriore.
- Consegnare un sistema funzionante. Verificare posizione dei contenuti, selezione delle sorgenti, accesso manutentivo e documentazione.
1. Confermare le specifiche per esterni e la disposizione dei display
Confrontare innanzitutto le specifiche con l’installazione prevista. Coordinare poi i lavori tramite il disegno della configurazione applicabile.
Le specifiche confermate per questo menu board YJCEN sono:
| Voce | Specifica confermata |
|---|---|
| Diagonale | 55 pollici per display |
| Risoluzione | 3840 × 2160 pixel per display, UHD |
| Luminosità | 3.000 nit |
| Grado di protezione | IP66 |
| Angolo di visione, orizzontale / verticale | 178° / 178° |
| Visibilità con occhiali da sole polarizzati | Supportata |
| Orientamento | Verticale |
| Configurazioni | Uno, due o tre display |
| Sistema integrato | Android 11 |
| Ingresso video esterno | HDMI IN |
| Regolazione automatica della luminosità | Sensore di luce ambientale |
| Gestione termica | Controllo intelligente della temperatura e delle ventole, e protezione dal surriscaldamento |
| Temperatura operativa dichiarata | Da −45°C a +65°C |
Usare le specifiche di visibilità per pianificare la posizione reale di lettura
Il display ha un angolo di visione dichiarato di 178° in orizzontale e 178° in verticale ed è visibile indossando occhiali da sole polarizzati.
Queste caratteristiche sono utili per gli automobilisti che si avvicinano da posizioni diverse. Durante la progettazione, tuttavia, verificare il menu effettivo dal punto di arresto previsto, anche da una posizione decentrata.
Altezza, orientamento e dimensioni del testo devono comunque essere adatti al sito. Un ampio angolo di visione non significa che i testi piccoli siano ugualmente leggibili da ogni angolazione o distanza.
Durante la messa in servizio, effettuare una prova con occhiali da sole polarizzati e controllare luce solare, riflessi ed eventuali ostacoli tra conducente e display.

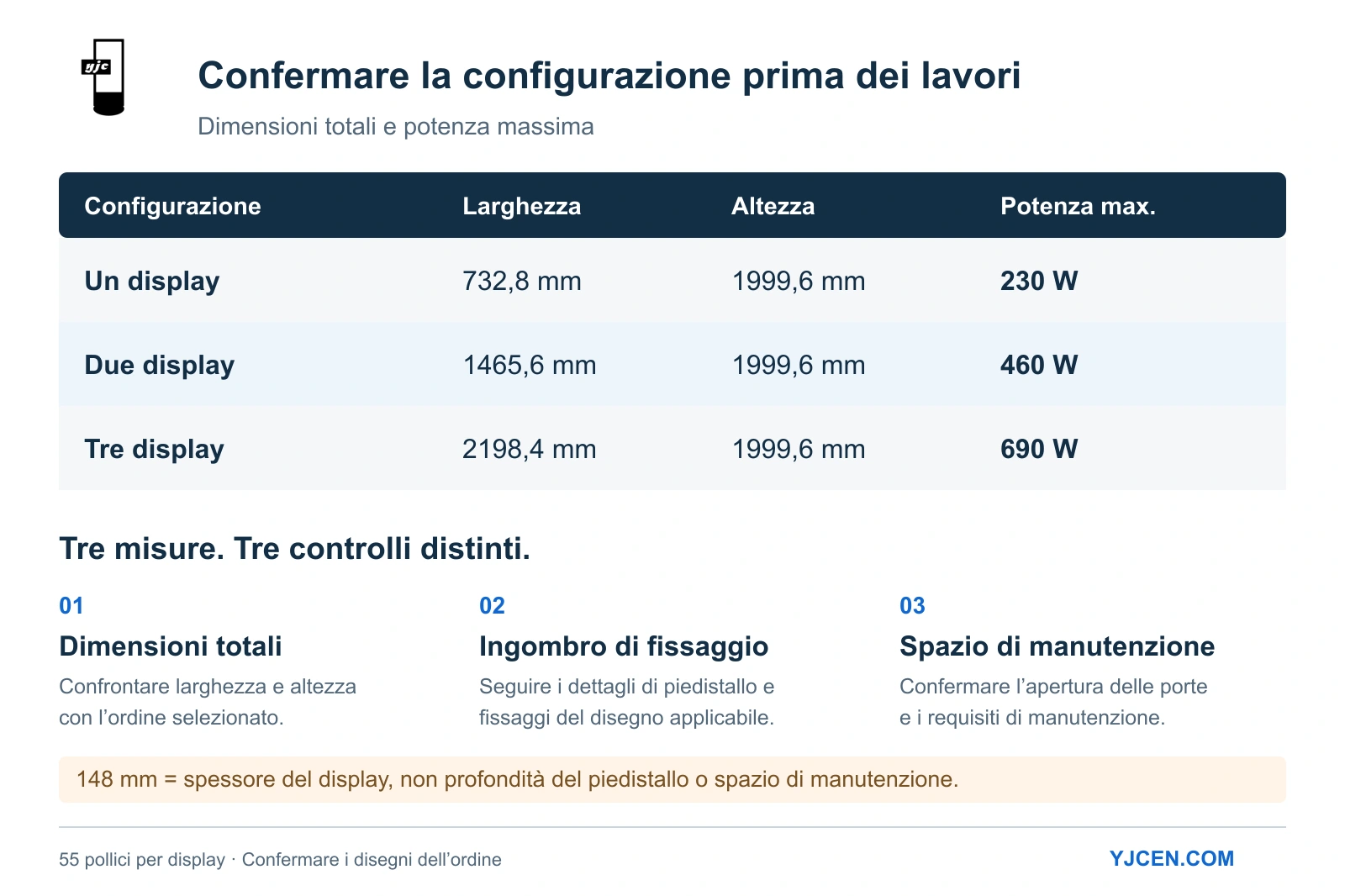

Verificare le dimensioni della configurazione completa
Aggiungere display crea più aree distinte per i contenuti, ma cambia anche la larghezza dell’insieme e la potenza massima.
I disegni attuali riportano:
| Configurazione | Larghezza totale | Altezza totale |
|---|---|---|
| Un display | 732,8 mm | 1999,6 mm |
| Due display | 1465,6 mm | 1999,6 mm |
| Tre display | 2198,4 mm | 1999,6 mm |
I disegni esistenti restano applicabili alle forniture attuali. Se l’ordine include requisiti personalizzati, confermare il disegno pertinente prima di coordinare i lavori.
Distinguere tre misure:
- Dimensioni dell’insieme: larghezza e altezza complessive dell’apparecchiatura.
- Ingombro di fissaggio: piedistallo e posizioni dei fissaggi.
- Spazio di manutenzione: area necessaria per aprire le porte posteriori ed effettuare gli interventi.
La quota documentata di 148 mm indica lo spessore del corpo del display. Non indica l’intera profondità del piedistallo né lo spazio richiesto sul retro.
Per una disposizione già realizzata, consultare il nostro progetto europeo di menu board drive-through a due display. Il progetto comprendeva due unità, ciascuna con due display verticali da 55 pollici. Usarlo come riferimento di disposizione, confermando dimensioni e fissaggi sui disegni del proprio ordine.
2. Coordinare la protezione IP66 con l’ingresso cavi previsto
IP66 è il grado di protezione confermato del display. Il piano di installazione deve anche preservare la disposizione prevista dell’involucro e dei collegamenti.

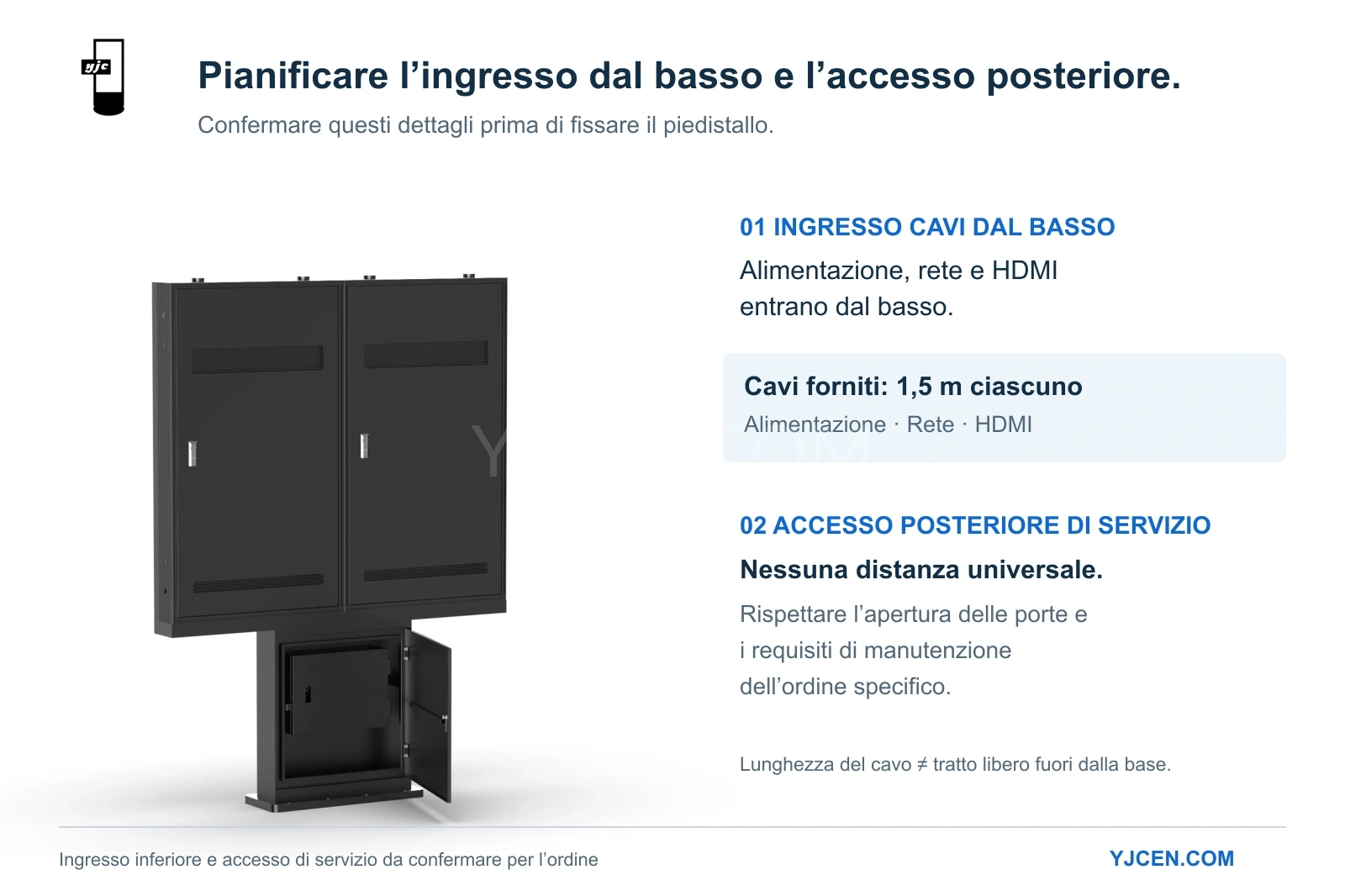

I cavi di alimentazione, rete e HDMI entrano nel prodotto dal basso. Coordinare il punto di ingresso con piedistallo e fissaggi prima di bloccare l’attrezzatura.
Confermare:
- Dove arrivano i cavi del sito sotto il piedistallo.
- Se la posizione corrisponde al disegno applicabile.
- Se il percorso previsto interferisce con i punti di fissaggio.
- Se modifiche richieste all’ingresso o all’involucro necessitano della conferma del produttore.
Il grado IP66 non autorizza ad aggiungere aperture o modificare l’ingresso cavi senza verifica. Se il progetto richiede una modifica, concordarla con il produttore prima dell’installazione.
Confrontare le lunghezze fornite con il percorso previsto
| Cavo fornito | Lunghezza confermata |
|---|---|
| Cavo di alimentazione | 1,5 m |
| Cavo di rete | 1,5 m |
| Cavo HDMI | 1,5 m |
Questi valori indicano la lunghezza dei cavi forniti. Non significano che, dopo il passaggio, restino disponibili 1,5 m all’esterno del piedistallo.
Verificare le posizioni reali dei collegamenti e confermare le quantità di cavi in base all’ordine. Un ingresso segnato e un piano dei collegamenti aiutano la squadra più di una generica indicazione di alimentazione disponibile nelle vicinanze.
3. Verificare i fissaggi specifici dell’ordine e le responsabilità in cantiere
Piedistalli, staffe ed elenchi degli ancoraggi possono differire tra configurazioni a uno, due e tre display. Anche i requisiti del cliente possono incidere sulla fornitura.
Usare i disegni e la distinta di imballaggio dell’ordine specifico, senza presumere che un unico elenco di accessori valga per tutte le installazioni.
Il manuale attuale illustra il montaggio di due display. Spiega la sequenza, ma le quantità indicate non costituiscono uno standard universale di fornitura.
Prima della spedizione, confermare:
- La disposizione del piedistallo e della struttura di supporto.
- Tipi e quantità di staffe, elementi di fissaggio e ancoraggi forniti.
- I componenti che il destinatario deve procurare localmente.
- I disegni e le istruzioni destinati alla squadra in cantiere.
- L’eventuale impatto dei requisiti personalizzati sul fissaggio o sul montaggio.
Esplicitare le responsabilità del destinatario sul sito
Per la fornitura qui descritta, il destinatario è responsabile dell’organizzazione dei seguenti lavori:
| Lavoro | Responsabilità da confermare |
|---|---|
| Progettazione e realizzazione delle fondazioni | Chi progetta e prepara le fondazioni per il sito effettivo |
| Verifica dei carichi di vento locali e degli ancoraggi | Chi verifica i fissaggi rispetto alle condizioni locali |
| Collegamento elettrico sul posto | Chi prepara e collega l’alimentazione del sito |
Se l’integratore coordina il progetto per un cliente finale, assegnare questi compiti a soggetti identificati.
L’elenco degli ancoraggi forniti identifica i componenti inclusi. Da solo non dimostra che fondazioni e ancoraggi siano stati verificati per il sito del progetto.
4. Utilizzare la potenza massima corretta per la configurazione scelta
La potenza massima confermata è di 230 W per display.
| Configurazione | Potenza massima |
|---|---|
| Un display | 230 W |
| Due display | 460 W |
| Tre display | 690 W |
Il valore di 460 W nella documentazione si riferisce alla configurazione con due display. Non è il valore di un singolo display né un massimo valido per ogni configurazione.
L’apparecchiatura utilizza un ingresso di alimentazione comune. L’ingresso documentato è AC 100–240 V, 50/60 Hz.
Fornire configurazione scelta, potenza massima e documentazione al responsabile del collegamento elettrico. I valori indicano la potenza massima, non il consumo energetico medio nel funzionamento quotidiano.
Se il progetto passa da due a tre display, aggiornare insieme preventivo, dimensioni, dati elettrici e documenti dell’ordine.
5. Controllare l’alimentazione e provare ogni display prima del montaggio

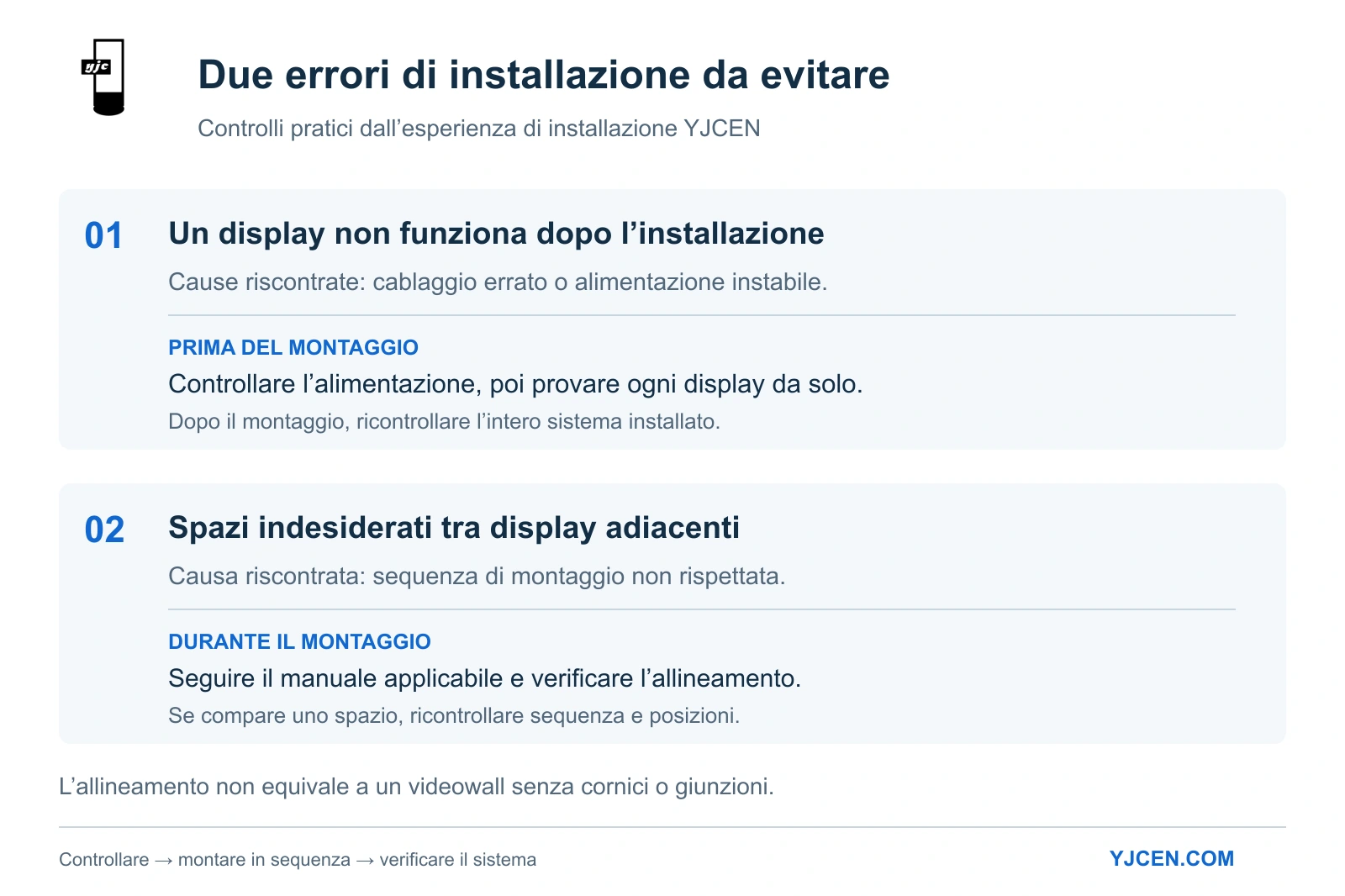

YJCEN ha riscontrato display non funzionanti dopo l’installazione a causa di cablaggi errati o di un’alimentazione instabile sul sito.
L’indicazione pratica è effettuare un controllo iniziale prima di integrare i display nell’insieme completo.
Passaggio 1: controllare l’alimentazione del sito
Prima dell’installazione, far verificare al responsabile elettrico che l’alimentazione sia stabile e adatta all’apparecchiatura.
Passaggio 2: provare ogni display separatamente
Prima del montaggio definitivo, alimentare ciascun display e verificare che si avvii e che lo schermo si illumini.
Registrare i display controllati per collegare i risultati alle posizioni finali.
Passaggio 3: provare il sistema installato
Dopo montaggio e collegamento, verificare tutti i display con le connessioni del sito e la sorgente di contenuto prevista.
| Controllo | Cosa conferma |
|---|---|
| Prova individuale prima del montaggio | Ogni display si accende prima dell’installazione |
| Prova del sistema installato | L’installazione completa funziona con le connessioni del sito e la sorgente prevista |
Se un display non funziona dopo l’installazione, il risultato iniziale è un riferimento utile per la diagnosi. Cablaggio e alimentazione vanno verificati, ma non sono le uniche cause possibili.
Non rimandare la prima prova di accensione al completamento dell’intera installazione.
6. Seguire la sequenza di montaggio per evitare spazi indesiderati
Un altro problema rilevato da YJCEN è la presenza di spazi indesiderati tra display adiacenti.
Una causa osservata è stata una sequenza errata: l’apparecchiatura non era stata montata nell’ordine prescritto dalle istruzioni.
Per ridurre il rischio:
- Leggere le istruzioni applicabili all’ordine prima di iniziare.
- Seguire la sequenza indicata per piedistallo, supporti, telai e display.
- Durante il montaggio, confrontare posizioni e allineamento con il disegno.
- Se compare uno spazio indesiderato, ricontrollare sequenza e posizioni prima di proseguire.
Il controllo riguarda spazi causati da un montaggio errato. Non implica che il prodotto formi un videowall senza cornici o giunzioni.
Anche un’apparecchiatura correttamente specificata deve essere montata correttamente. La sequenza documentata contribuisce a ottenere la disposizione meccanica prevista.
7. Confermare la sorgente dei contenuti e le posizioni dei display
La configurazione documentata include Android 11 integrato e un ingresso HDMI per una sorgente esterna.
Collegando una sorgente esterna a HDMI IN, il display passa automaticamente a tale sorgente. Gli ingressi si possono selezionare anche con il telecomando.
Prima della messa in servizio, concordare il funzionamento previsto:
| Modalità operativa | Cosa controllare |
|---|---|
| Sistema Android integrato | I contenuti previsti sono pronti e vengono visualizzati correttamente |
| Sorgente HDMI esterna | Il dispositivo sorgente del cliente è disponibile per una prova reale di riproduzione |
| Commutazione degli ingressi | Il destinatario sa selezionare la sorgente desiderata con il telecomando |
I menu board a due o tre display mostrano solitamente contenuti diversi su ogni schermo, come categorie, offerte combinate o promozioni.
Preparare un semplice elenco di assegnazione dei contenuti. Definire sinistra, centro e destra dal punto di vista del cliente, così che i gruppi di lavoro condividano lo stesso riferimento.
In fase di accettazione, confermare il contenuto corretto su ogni display. Controllare il menu dalla posizione prevista del conducente, inclusi prezzi, nomi dei prodotti e informazioni necessarie per ordinare.
8. Preservare l’accesso per la manutenzione e completare la consegna
Un’apparecchiatura può entrare nello spazio assegnato ma risultare comunque difficile da manutenere.
Non esiste una distanza posteriore universale per tutti gli ordini. Confermare lo spazio in base all’ingombro di apertura delle porte e ai requisiti di manutenzione dell’ordine specifico.
Prima del fissaggio definitivo, verificare che muri, recinzioni, vegetazione o apparecchiature vicine non ostacolino le porte posteriori o gli interventi richiesti.
Concludere con un verbale di consegna specifico per l’ordine:
| Voce di consegna | Verifica |
|---|---|
| Configurazione del prodotto | Numero di display, dimensioni e specifiche confermate corrispondono all’ordine |
| Componenti forniti | Piedistallo, staffe e accessori corrispondono alla distinta di imballaggio |
| Lavori sul sito | I responsabili del destinatario hanno confermato il completamento delle fondazioni e dei lavori elettrici |
| Montaggio | L’attrezzatura corrisponde al disegno applicabile e l’allineamento è stato verificato |
| Funzionamento del sistema | Tutti i display si accendono e visualizzano correttamente i contenuti |
| Contenuti e visibilità | I contenuti sono nelle posizioni corrette e le informazioni essenziali sono leggibili dalla posizione prevista del conducente |
| Selezione della sorgente | La sorgente prevista funziona e il destinatario comprende la commutazione degli ingressi |
| Accesso per la manutenzione | Porte posteriori e aree di intervento restano accessibili |
| Documentazione | Disegni, istruzioni e recapiti dell’assistenza sono disponibili |
Registrare eventuali punti aperti, responsabili e azioni successive concordate.
Domande frequenti
IP66 e 3.000 nit bastano a definire il piano di installazione?
No. Sono specifiche importanti, ma il piano deve considerare anche dimensioni, posizionamento, fondazioni, alimentazione, ingresso inferiore dei cavi e manutenzione.
Il display è visibile con occhiali da sole polarizzati?
Sì. La documentazione lo specifica. Durante la messa in servizio, verificarlo dalla posizione prevista del conducente con il menu effettivo e le reali condizioni del sito.
L’angolo di visione di 178° elimina la necessità di controllare la posizione?
No. L’angolo dichiarato è di 178° in orizzontale e verticale, ma la leggibilità dipende anche da distanza, testo, posizione e condizioni del sito.
La quota di 148 mm indica l’intera profondità del piedistallo?
No. Indica lo spessore del corpo del display. Consultare il disegno applicabile per piedistallo e fissaggi.
A quale configurazione si riferiscono i 460 W?
Alla configurazione con due display. La potenza massima è di 230 W per un display, 460 W per due e 690 W per tre.
Gli accessori di montaggio sono identici per tutte le configurazioni?
No. Piedistalli, staffe e ancoraggi variano secondo configurazione e requisiti del cliente. Usare distinta e disegni dell’ordine specifico.
Cosa controllare se compaiono spazi indesiderati tra i display?
Controllare istruzioni applicabili, sequenza e posizioni dei componenti. YJCEN ha osservato spazi causati dal montaggio di insiemi a più display nell’ordine sbagliato.
Perché provare ogni display prima del montaggio?
La prova individuale conferma che ogni display si illumina prima dell’installazione. Successivamente occorre provare anche il sistema completo con i collegamenti del sito e la sorgente prevista.
Quanto spazio di manutenzione serve sul retro?
Non esiste un valore universale. Confermarlo in base all’apertura delle porte e ai requisiti di manutenzione dell’ordine.
