تركيب شاشات قوائم خارجية للطلب من السيارة: قائمة تحقق لمُكاملي الأنظمة

يبدأ تركيب شاشة قوائم طعام خارجية لخدمة الطلب من السيارة قبل وصول المعدات إلى الموقع. على مُكامل الأنظمة التأكد من ملاءمة التكوين المختار للمكان، وتوافق التغذية الكهربائية ومسارات الكابلات مع المعدات، وتنظيم الجهة المستلمة لأعمال الأساسات والكهرباء المطلوبة.

تُعد درجة الحماية IP66 والسطوع البالغ 3,000 شمعة/م² معيارين مهمين للاختيار. لكنهما لا يحددان وحدهما موضع القاعدة، أو القدرة اللازمة للتكوين الكامل، أو المساحة المطلوبة للصيانة.

تحوّل قائمة التحقق المفيدة مواصفات المنتج إلى رسومات معتمدة ومتطلبات توصيل ومسؤوليات واضحة.

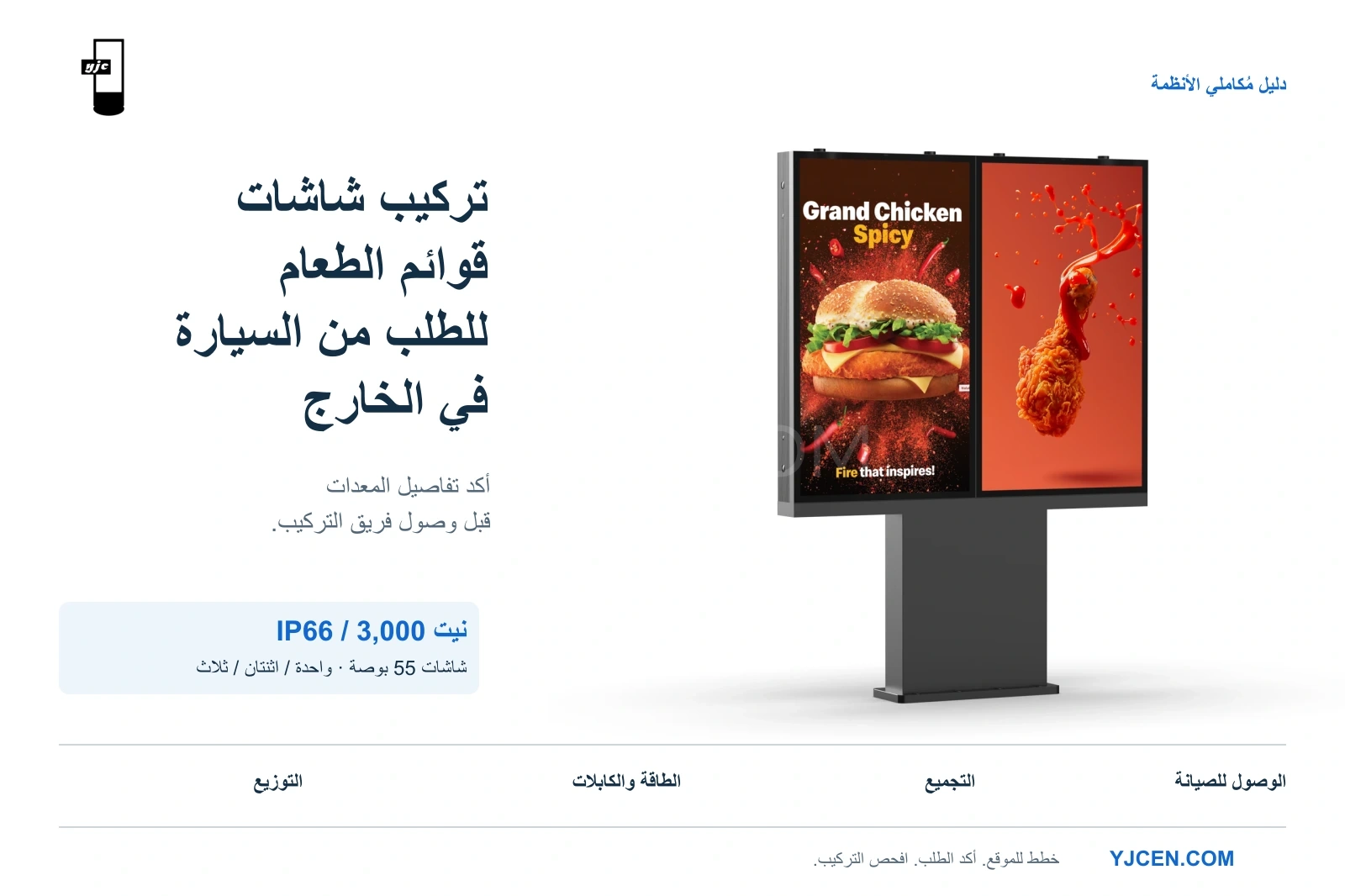

يستخدم هذا الدليل شاشة قوائم الطعام الرقمية لخدمة الطلب من السيارة مقاس 55 بوصة من YJCEN مثالاً عملياً. ويتناول أيضاً مشكلتين واجهتهما YJCEN: فجوات غير مقصودة بسبب تسلسل تجميع خاطئ، وشاشات لم تعمل بعد التركيب بسبب التوصيلات أو التغذية الكهربائية.

1. تأكيد المواصفات الخارجية وتوزيع الشاشات

ابدأ بمطابقة مواصفات المنتج مع التركيب المقصود. ثم استخدم رسم التكوين المناسب لتنسيق أعمال الموقع.

المواصفات المؤكدة لشاشة قوائم الطعام هذه من YJCEN هي:

استخدام مواصفات الرؤية لتخطيط موضع القراءة الفعلي

تبلغ زاوية الرؤية المحددة 178° أفقياً و178° رأسياً مع دعم الرؤية أثناء ارتداء النظارات الشمسية المستقطبة.

تفيد هذه الخصائص السائقين الذين يقتربون من مواضع مختلفة. ومع ذلك، تحقق أثناء التخطيط من القائمة الفعلية من نقطة التوقف المتوقعة، بما في ذلك الموضع غير المقابل لمركز الشاشة.

يجب أن يناسب ارتفاع الشاشة واتجاهها وحجم النص ظروف الموقع. ولا تعني زاوية الرؤية الواسعة أن النص الصغير سيكون بالوضوح نفسه من كل زاوية أو مسافة.

أدرج اختباراً بالنظارات الشمسية المستقطبة أثناء التشغيل الأولي، مع فحص ضوء الشمس والانعكاسات وأي عوائق بين السائق والشاشة.

التحقق من أبعاد التكوين الكامل

تتيح إضافة شاشات مساحات منفصلة أكثر للمحتوى، لكنها تغيّر أيضاً عرض التجميع والقدرة القصوى.

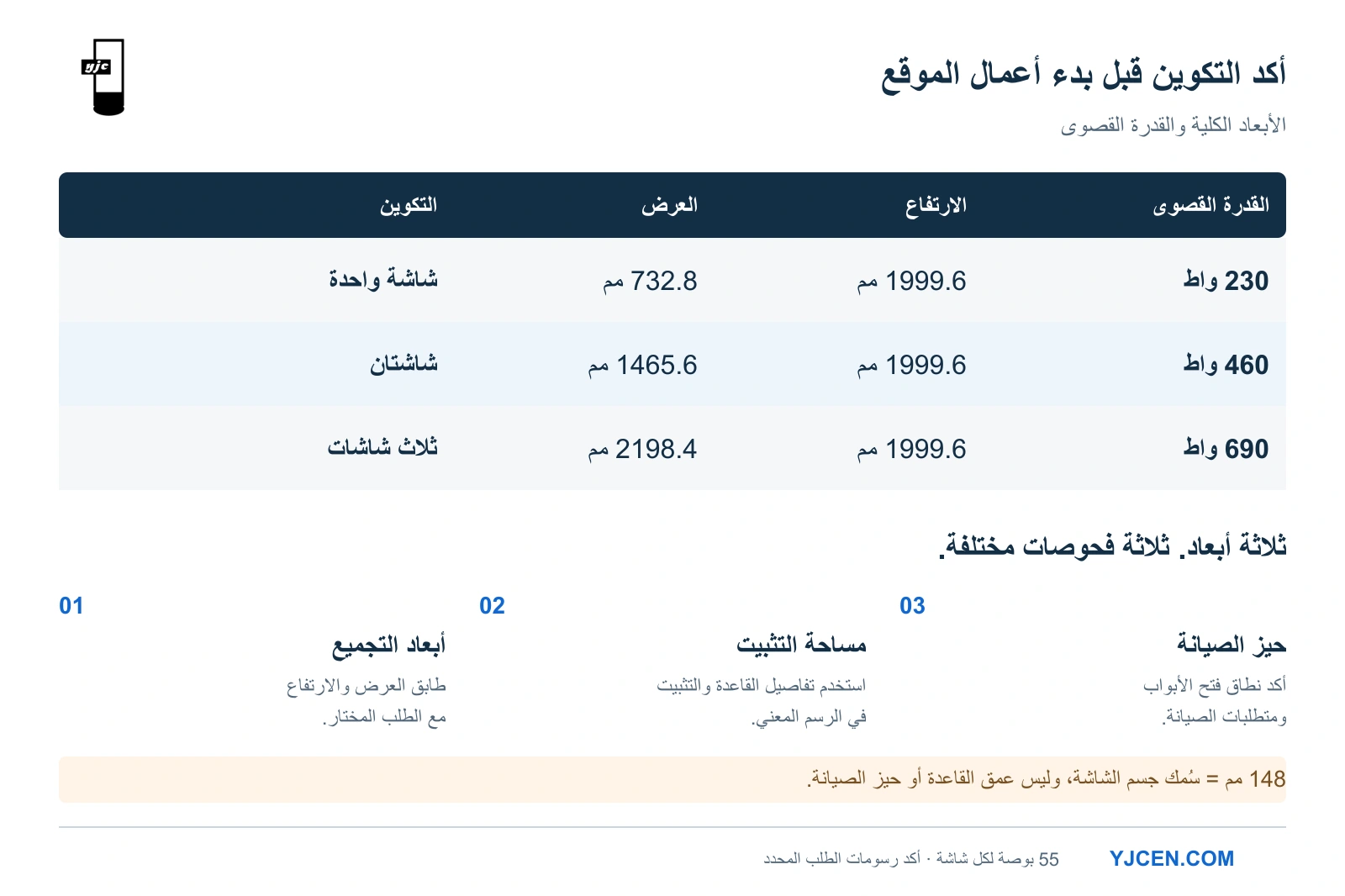

توضح رسومات التكوين الحالية ما يلي:

تظل الرسومات الحالية صالحة للشحنات الحالية. وإذا تضمّن الطلب متطلبات خاصة، فأكد الرسم المعني قبل تنسيق أعمال الموقع.

ميّز بين ثلاثة أنواع من الأبعاد:

• أبعاد التجميع: العرض والارتفاع الكليان للمعدات.
• مساحة التثبيت: القاعدة ومواضع تثبيتها.
• حيز الصيانة: المساحة اللازمة لفتح الأبواب الخلفية وتنفيذ أعمال الخدمة.

يشير البعد الموثق البالغ 148 مم إلى سُمك جسم الشاشة. ولا يمثل عمق القاعدة الكامل أو المسافة المطلوبة خلفها.

للاطلاع على تركيب منفذ، انظر مشروعنا الأوروبي لقوائم الطلب من السيارة المزودة بشاشتين. استخدم المشروع وحدتين، تضم كل منهما شاشتين رأسيتين مقاس 55 بوصة. استفد منه مرجعاً للتوزيع، مع تأكيد الأبعاد والتثبيت وفق رسومات طلبك.

2. تنسيق حماية IP66 مع ترتيب دخول الكابلات

IP66 هي درجة الحماية المؤكدة للشاشة. ويجب أن تحافظ خطة التركيب أيضاً على ترتيب الهيكل والتوصيلات المصمم للمعدات.

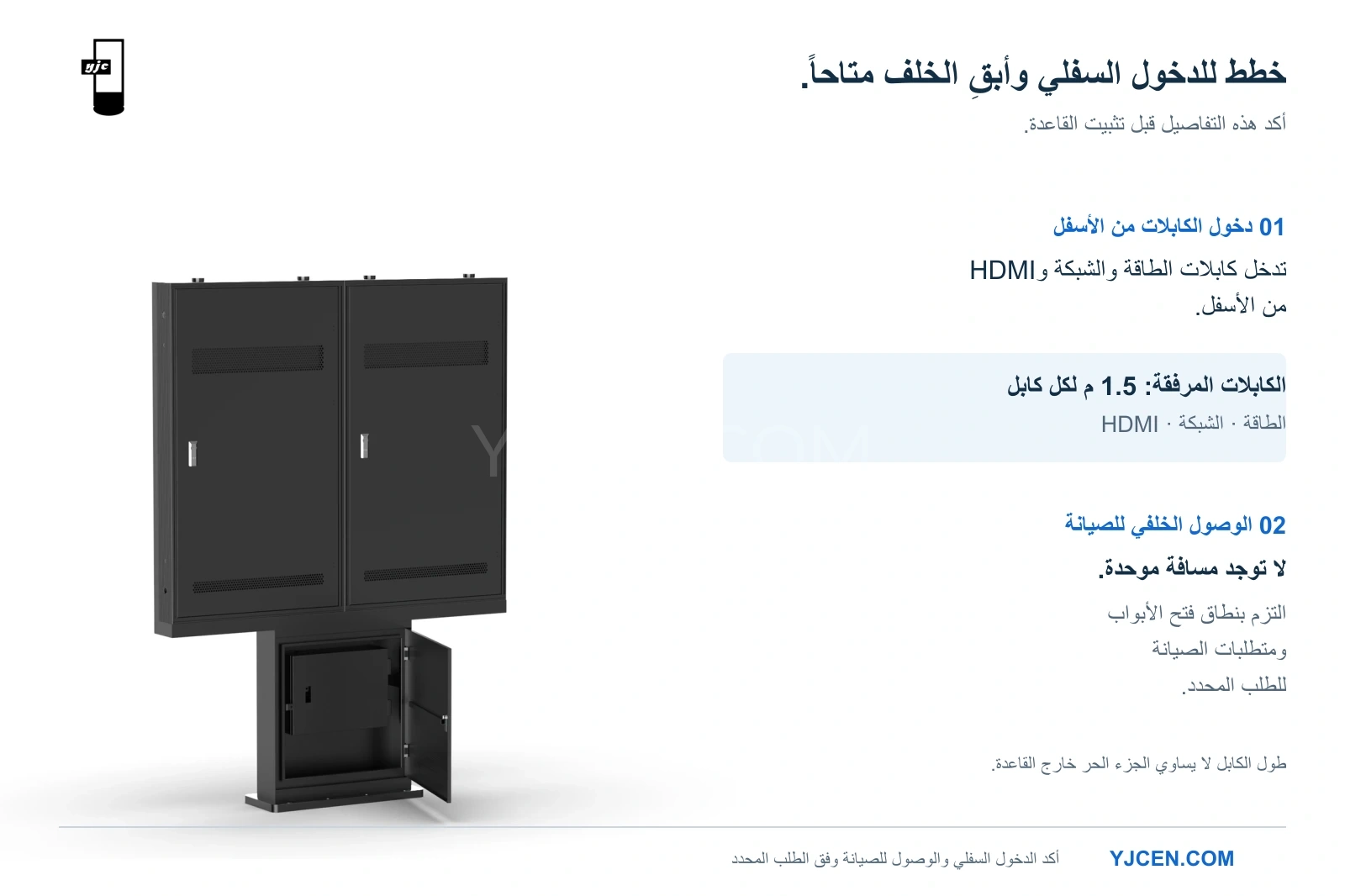

تدخل كابلات الطاقة والشبكة وHDMI إلى هذا المنتج من الأسفل. نسّق موضع الدخول مع القاعدة ومواضع التثبيت قبل تثبيت المعدات.

أكد ما يلي:

• موضع وصول كابلات الموقع أسفل القاعدة.
• مطابقة هذا الموضع للرسم المعني.
• عدم تعارض المسار المقترح مع نقاط التثبيت.
• الحاجة إلى موافقة الشركة المصنعة على أي تعديل في نقطة الدخول أو الهيكل.

لا تعني درجة IP66 السماح بإضافة فتحات أو تغيير ترتيب دخول الكابلات دون مراجعة. إذا تطلب المشروع تعديلاً، فأكده مع الشركة المصنعة قبل التركيب.

مقارنة أطوال الكابلات المرفقة بالمسار المخطط

تصف هذه القيم أطوال الكابلات المرفقة. ولا تعني بقاء 1.5 م متاحة خارج القاعدة بعد تمريرها.

تحقق من مواضع التوصيل الفعلية وأكد أعداد الكابلات وفق الطلب المحدد. إن تحديد نقطة الدخول وخطة التوصيل أكثر فائدة للفريق من ملاحظة عامة تفيد بوجود كهرباء قريبة.

3. التحقق من مكونات التثبيت الخاصة بالطلب ومسؤوليات الموقع

قد تختلف القواعد والحوامل وقوائم مسامير التثبيت بين تكوينات الشاشة الواحدة والشاشتين والثلاث شاشات. وقد تؤثر متطلبات العميل أيضاً في المكونات الموردة.

استخدم رسومات الطلب المحدد وقائمة التعبئة، ولا تفترض أن قائمة ملحقات واحدة تنطبق على كل تركيب.

يوضح دليل التركيب الحالي تجميعاً من شاشتين. وهو يشرح التسلسل، لكن أعداد مكوناته ليست معيار توريد عاماً.

قبل الشحن، أكد:

• ترتيب القاعدة وهيكل الدعم.
• أنواع وأعداد الحوامل وعناصر الربط ومسامير التثبيت المرفقة.
• أي مكونات يتعين على المستلم توفيرها محلياً.
• الرسومات وتعليمات التركيب التي سيستخدمها فريق الموقع.
• ما إذا كانت المتطلبات المخصصة تؤثر في التثبيت أو التجميع.

توضيح مسؤوليات المستلم في الموقع

في ترتيب التوريد الموضح هنا، يتحمل المستلم مسؤولية تنظيم الأعمال التالية:

إذا كان مُكامل الأنظمة ينسق المشروع للعميل النهائي، فأسند هذه المهام إلى جهات مسؤولة محددة.

تحدد قائمة مسامير التثبيت المرفقة المكونات المشمولة. لكنها لا تثبت بمفردها مراجعة الأساسات والتثبيت لظروف موقع المشروع.

4. استخدام القدرة القصوى الصحيحة للتكوين المختار

القدرة القصوى المؤكدة هي 230 واط لكل شاشة.

تشير قيمة 460 واط في الوثائق إلى تكوين الشاشتين. وهي ليست قيمة الشاشة الواحدة ولا حداً أقصى لجميع التكوينات.

تستخدم المعدات مدخل تغذية كهربائية موحداً. والمدخل الموثق هو AC 100–240 V، 50/60 Hz.

زوّد المسؤول عن التوصيل الكهربائي بالتكوين المختار والقدرة القصوى والوثائق ذات الصلة. تصف هذه القيم القدرة القصوى، لا متوسط استهلاك الطاقة في التشغيل اليومي.

إذا تغير المشروع من شاشتين إلى ثلاث، فحدّث عرض السعر والأبعاد وبيانات الطاقة ووثائق الطلب معاً.

5. فحص تغذية الموقع واختبار كل شاشة قبل التجميع

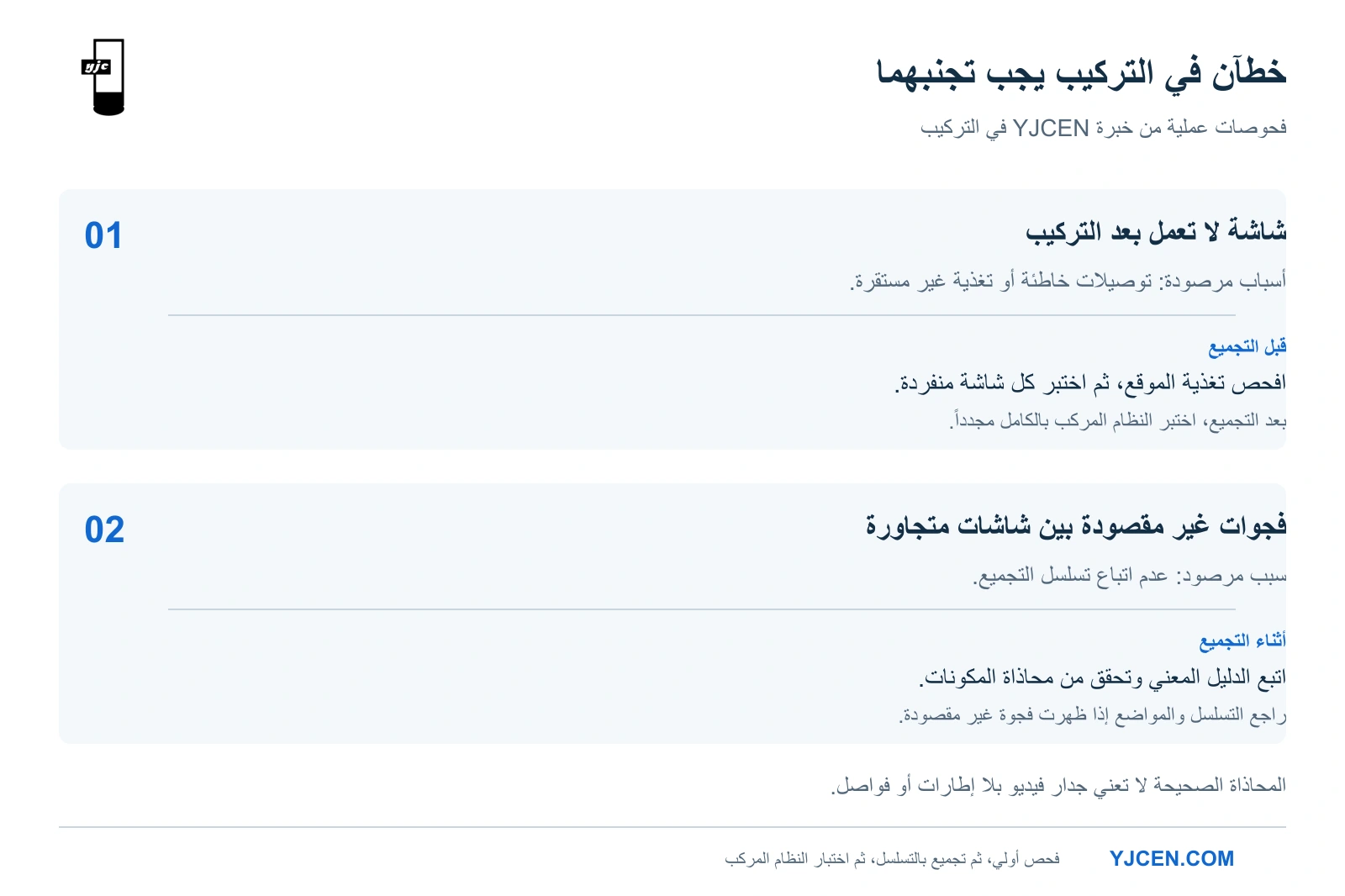

واجهت YJCEN شاشات لم تعمل بعد التركيب بسبب توصيلات خاطئة أو تغذية كهربائية غير مستقرة.

الدرس العملي هو تنفيذ فحص تشغيل أولي قبل إدماج الشاشات في التجميع الكامل.

الخطوة 1: فحص تغذية الموقع

قبل التركيب، اطلب من المسؤول عن الأعمال الكهربائية التحقق من استقرار التغذية وملاءمتها للمعدات.

الخطوة 2: اختبار كل شاشة على حدة

قبل التجميع النهائي، وصّل كل شاشة بالطاقة للتأكد من تشغيلها وإضاءة العرض.

سجّل الشاشات التي جرى فحصها لربط النتائج بمواضع تركيبها النهائية.

الخطوة 3: اختبار النظام المركب

بعد التجميع والتوصيل، تحقق من عمل جميع الشاشات باستخدام توصيلات الموقع ومصدر المحتوى المقصود.

إذا لم تعمل شاشة بعد التركيب، توفر النتيجة السابقة مرجعاً للتشخيص. ينبغي فحص التوصيلات والتغذية، لكنهما ليستا السببين المحتملين الوحيدين.

لا تؤجل اختبار التشغيل الأول إلى ما بعد اكتمال التركيب كله.

6. اتباع تسلسل التجميع لتجنب الفجوات غير المقصودة

من المشكلات الأخرى التي رصدتها YJCEN ظهور فجوات غير مقصودة بين شاشات متجاورة.

كان أحد الأسباب العملية تسلسل تجميع خاطئ؛ إذ لم تُركب المعدات بالترتيب المحدد في التعليمات.

لتقليل هذا الخطر:

1. راجع تعليمات الطلب المعني قبل البدء.
2. اتبع التسلسل المحدد للقاعدة والدعامات والإطارات والشاشات.
3. تحقق أثناء التجميع من مواضع المكونات ومحاذاة الشاشات وفق الرسم.
4. إذا ظهرت فجوة غير مقصودة، فراجع التسلسل والمواضع قبل المتابعة.

يتعلق هذا الفحص بالفجوات الناتجة عن التجميع الخاطئ. ولا يعني أن المنتج يشكل جدار فيديو بلا إطارات أو فواصل.

حتى المعدات المطابقة للمواصفات تحتاج إلى تجميع صحيح. واتباع التسلسل الموثق جزء من تحقيق الترتيب الميكانيكي المقصود.

7. تأكيد مصدر المحتوى ومواضع الشاشات

يتضمن التكوين الموثق نظام Android 11 مدمجاً ومدخل HDMI لمصدر خارجي.

يؤدي توصيل مصدر خارجي بمنفذ HDMI IN إلى انتقال الشاشة إليه تلقائياً. ويمكن أيضاً تبديل المداخل باستخدام جهاز التحكم عن بُعد.

قبل التشغيل الأولي، اتفق على طريقة التشغيل المقصودة:

تعرض ترتيبات الشاشتين والثلاث شاشات عادة محتوى مختلفاً على كل شاشة، مثل فئات القائمة أو الوجبات المجمعة أو العروض الترويجية.

أعد قائمة بسيطة لتوزيع المحتوى. حدد اليسار والوسط واليمين من موضع رؤية العميل، حتى يستخدم فريقا المحتوى والتركيب المرجع نفسه.

أثناء الاستلام، أكد ظهور المحتوى الصحيح على كل شاشة. راجع القائمة من موضع السائق المقصود، بما يشمل الأسعار وأسماء المنتجات والمعلومات اللازمة للطلب.

8. الحفاظ على الوصول للصيانة وإتمام التسليم

قد تلائم المعدات المساحة المحددة ومع ذلك يصعب إجراء صيانتها.

لا توجد قيمة موحدة للمسافة الخلفية لجميع الطلبات. أكد المساحة وفق نطاق فتح الأبواب ومتطلبات صيانة الطلب المحدد.

قبل التثبيت النهائي، تحقق من عدم إعاقة الجدران أو الأسوار أو النباتات أو المعدات القريبة للأبواب الخلفية أو أعمال الصيانة اللازمة.

أكمل التركيب بسجل تسليم خاص بالطلب:

سجّل البنود المعلقة والجهة المسؤولة والمتابعة المتفق عليها.
